NB-ioT的工作状态和工作模式

目录

1. 声明

2. NB的工作状态

3. NB的工作模式

---

1. 声明

NB-ioT全名为Niubility Internet of Things，就是物联网，下文简称为NB。

2. NB的工作状态

NB可以将工作状态分为三种：

1. CONNECT状态：该状态下仅能发送数据。

2. IDLE状态：该状态下仅能接收数据。。

3. PSM状态：该状态下既不能发送数据也不能接收数据。平台与设备之间互相不能找到对方。

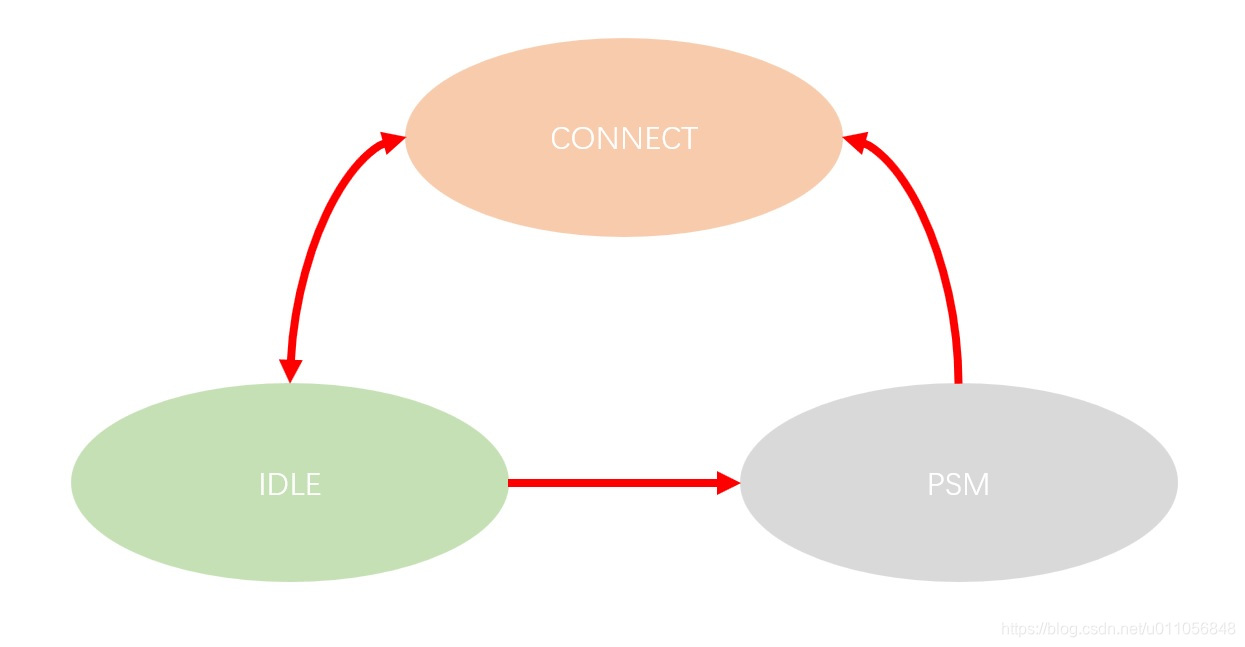

NB的工作状态之间存在一种特定的切换关系，理解这三种工作状态后就能加深后续的理解，如下图：

3. NB的工作模式

由于NB的工作状态的不同合理的搭配，出现不同的工作模式，不同厂商的NB产品的工作模式会有一些叫法上的区别，但是实质性的工作模式还是大致分为三种的：

1.PSM工作模式：全名为Power Saving Mode，就是省电模式。当设备处于PSM模式中的PSM状态时，设备是不能收到的平台下发数据，只有设备进行一次的数据发送使自己进入到CONNECT状态再转到IDLE状态时才能接收到平台下发数据。

注意：这也是为什么大多数人使用NB设备时需要先进行一次数据发送才能待会平台的下发数据的原因。

2.DRX工作模式：全名为Discontinuous Reception，就是不连续接收模式。在DRX模式中的IDLE状态中能较为实时的接收到平台的下发数据，设备在此状态时可以设备接收平台数据是“实时”的，当然这个“实时”是由DRX周期决定的，DRX周期设置的较小，接收平台的下发数据时延越小。

3.eDRX工作模式：全名为extended Discontinuous Reception，就是不连续接收的扩展模式。很容易发现DRX模式与eDRX模式的不同。eDRX模式的不同就是IDLE状态是维持PTW后进入一段不进行接收数据的IDLE状态，所以eDRX模式的接收数据的时延不但有DRX周期决定，还有eDRX周期决定。
