lora calculator的使用

lora calculator可以用来估算lora数据包在空中的传输时间，而利用空中传输时间我们有可以计算出lora的传输距离等问题。

首先，semtech针对不同的芯片分别作了不同的lora calculator，比如针对126x系列，是1261calculator；针对127x系列，使用的是其相应的计算器；针对128x系列也有相应的计算器。这里我们以126x系列为例说明：

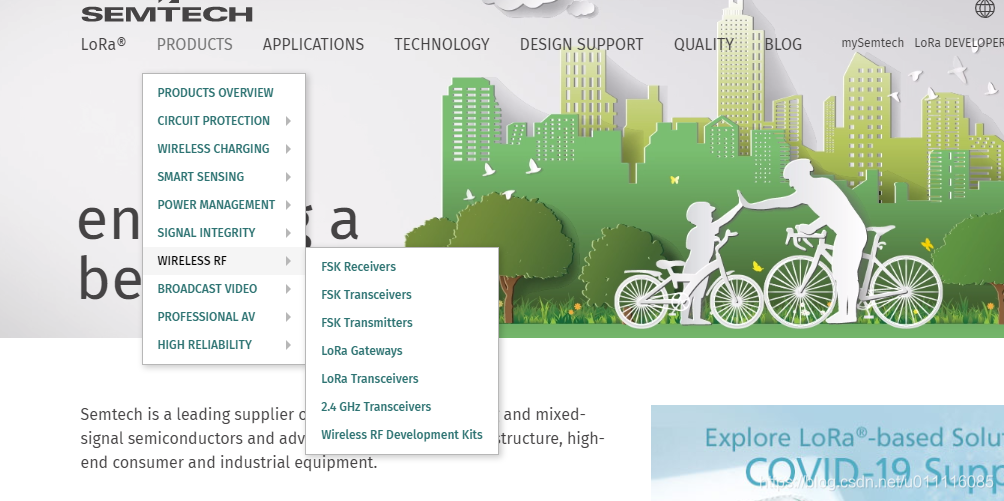

首先，下载lora calculator，进入semtech官网：https://www.semtech.com/  ，依次进入PRODUCTS->WIRESS RF->LORa Rransceivers,进入后选择SX1261，在1261的Datasheets and Resources中，可以看到SX1261 lora calculator，下载安装即可。具体如下图所示

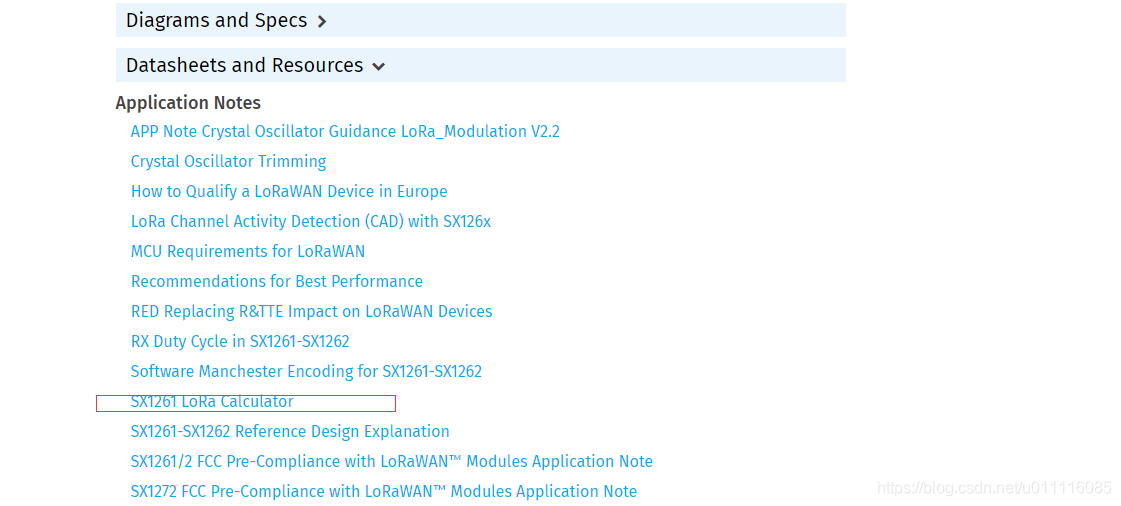

进入1261芯片说明主页：

软件的使用：

打开软件，左边选择lora，分别设置选择lora信号的SF扩频因子、符号速率、和信号带宽。

信号带宽：LoRaWAN主要使用了125kHz信号带宽设置，但其他专用协议可以利用其他的信号带宽（BW）设置，私有协议可直接走500k

编码率(CR)：LoRaWAN协议要求为4/5，可以根据自己的需要来设，建议使用默认的4/5,具体含义见 <射频基础知识和传输方程>章节

信号带宽（BW）、符号速率（RS）和数据速率（DR）的关系：

理论上， Rs=BW/(2^SF)、DR= SF*( BW/2^SF)*CR，但建议你使用Semtech LoRa调制解调器计算器按照不同的配置选型评估数据速率和传输时间。改变BW、SF和CR也就改变了链路预算和传输时间，需要在电池寿命和距离上做个权衡

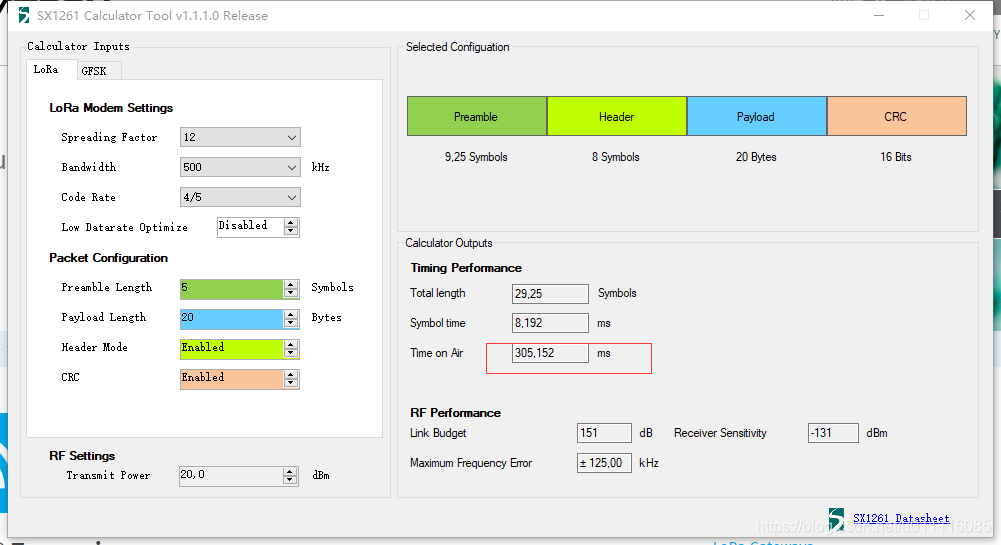

红色部分即空中数据传输时间，此外还有接收灵敏度、链路预算、晶振最大偏移等参数
