本插件通过导入地质勘察数据，在revit中生成地质实体模型，主要功能如下：

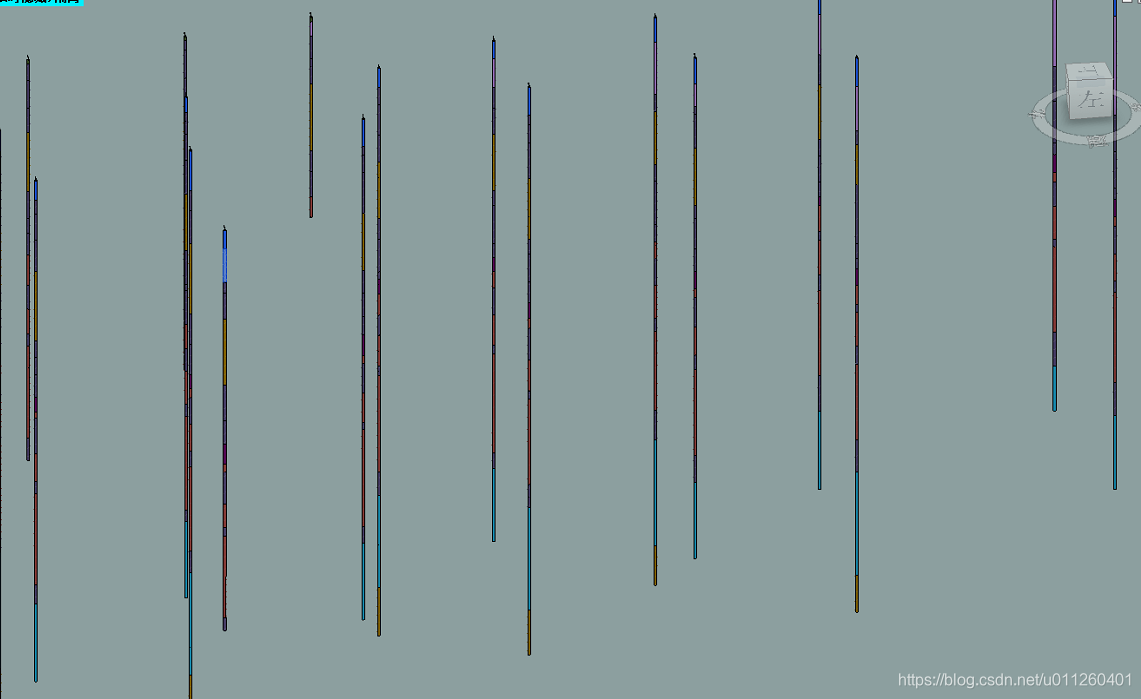

1、导入地质勘察数据，并在Revit中生成相关的实体模型。

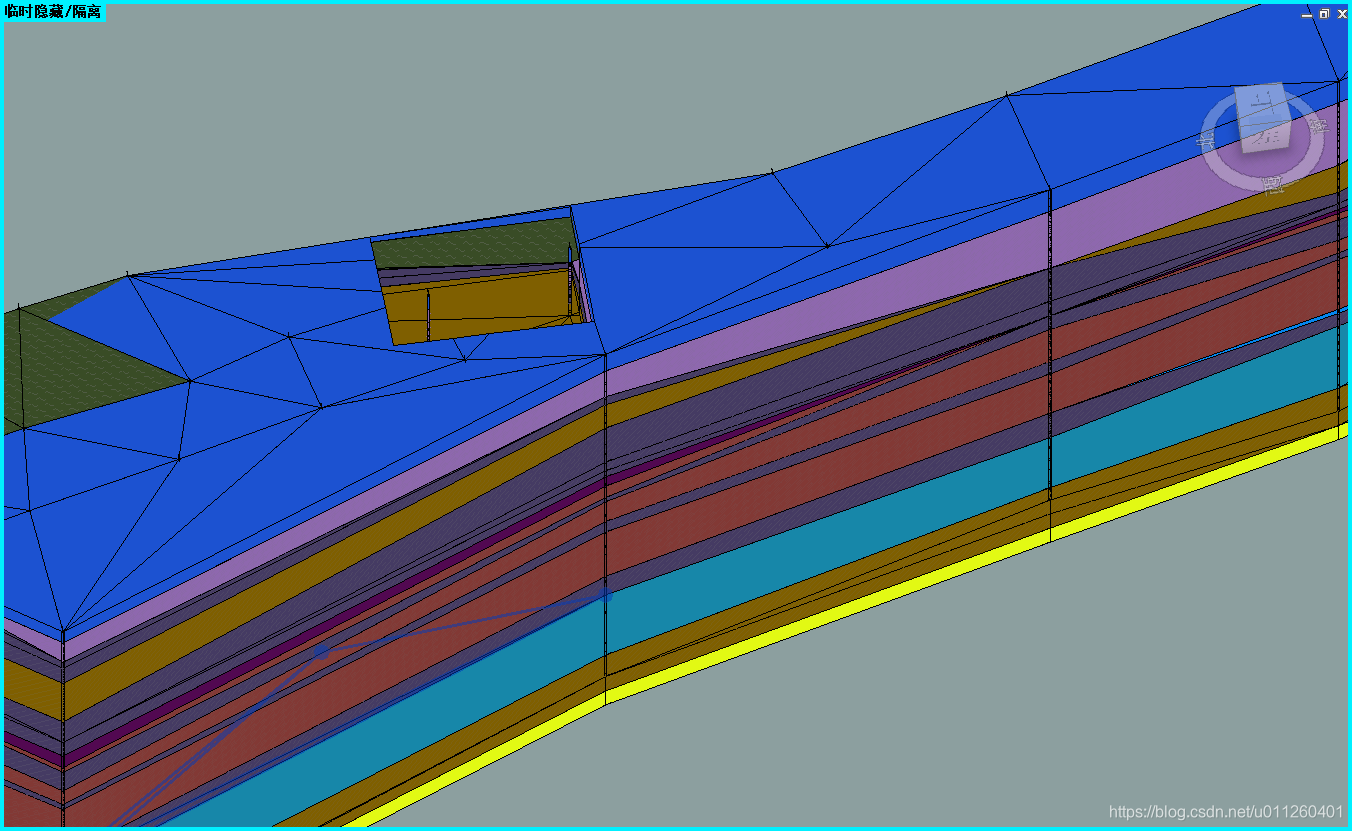

2、根据导入的勘探数据，生成地质层实体模型

3、挖填方计算，可实现各个图层具体的挖填方量计算

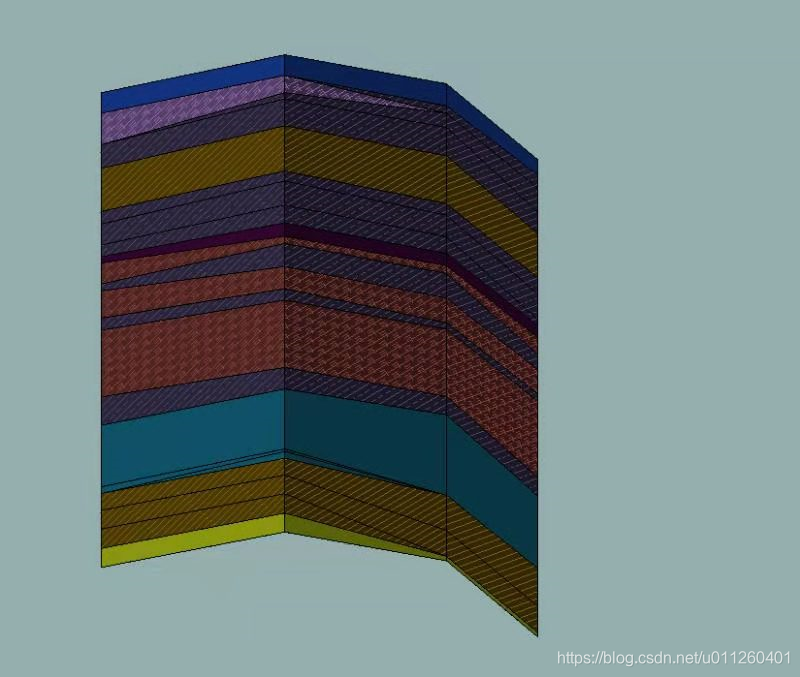

4、三维剖面，形象展示地质层结构
