土石方工程量的核算往往是
工程预算与结算中的争议与焦点,运用BIM建模的方法模拟土石方的开挖与回填,让人直观有效地开展土石方的挖运分析与计算,能做到土方平衡计算的精确化与精细化,并且大大节约争议的时间,对项目成本管控发挥了重要作用。一

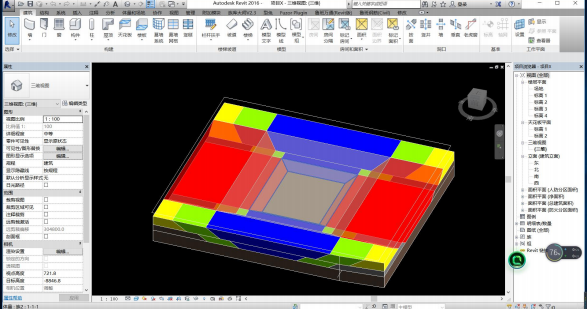

思路分析使用BIM技术进行土石方分析,一方面可以很
直观的看到土石方开挖过程中所遇到的问题;另一方面可以通过REVIT
精确的计算挖填土方量,从而估算出具体需要的土方车辆与人员。
![c64a24940687e3b99f641a794d1640c4.png](https://img-blog.csdnimg.cn/img_convert/c64a24940687e3b99f641a794d1640c4.png)
二

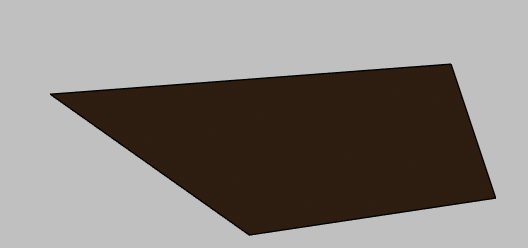

建模步骤第一步:生成地形,导入地形文件或添加点文件直接生成地形。
![8bcd89eb42a6ab790c8badde20a7998b.png](https://img-blog.csdnimg.cn/img_convert/8bcd89eb42a6ab790c8badde20a7998b.png)

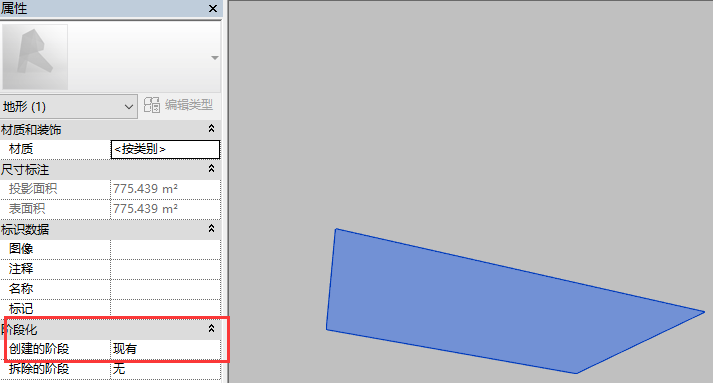

第二步:选择地形,在左侧属性对话框中将“创建的阶段”设定为“现有”。
![1fb55ec7ff16e905ec15f9f0b1c864c2.png](https://img-blog.csdnimg.cn/img_convert/1fb55ec7ff16e905ec15f9f0b1c864c2.png)

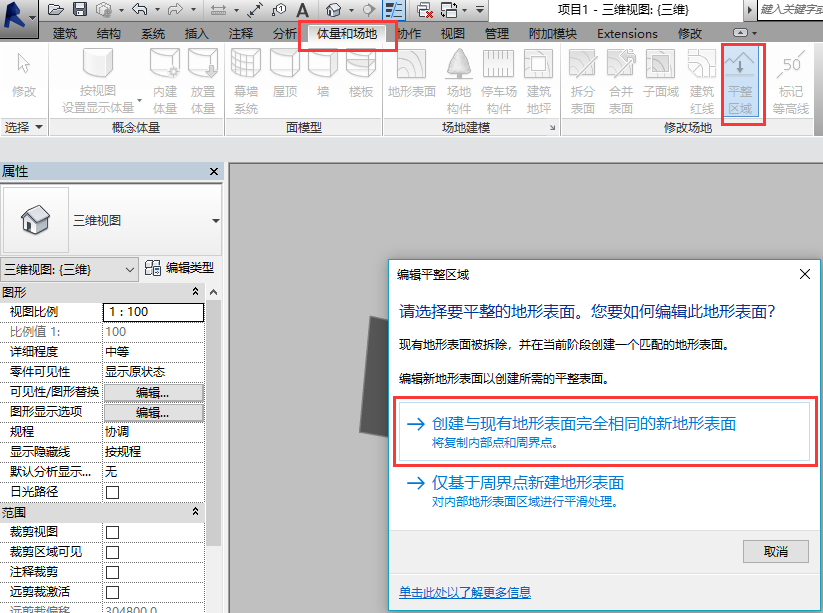

第三步:单击“体量和场地”选项卡“平整区域”命令,弹出对话框。
选择“创建与现有地形表面完全相同的新地形表面”,单击选择原有地形,再单击完成编辑完成新地形绘制。
![0658ab41546a54c09e80e401215155c8.png](https://img-blog.csdnimg.cn/img_convert/0658ab41546a54c09e80e401215155c8.png)

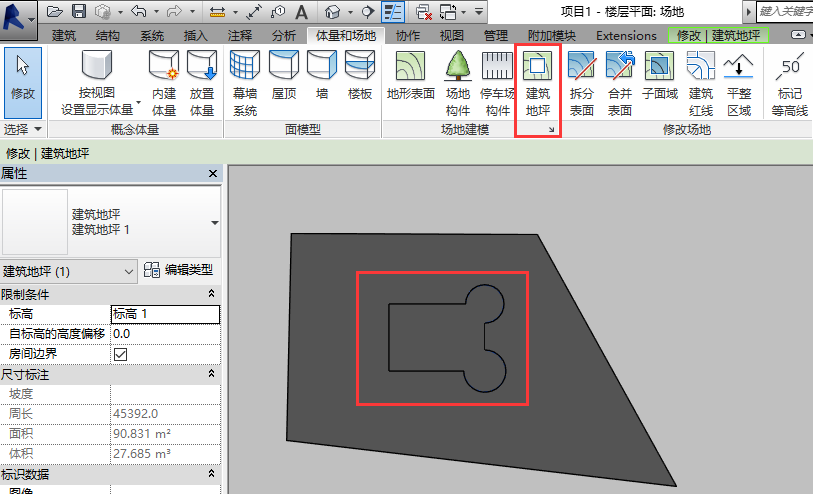

第四步:单击“体量和场地”选项卡“建筑地坪”命令 ,通过绘制面板上的工具绘制所需建筑地坪草图,在左侧属性对话框中单击“编辑类型”,在类型属性对话框中复制新的建筑地坪类型并以其用途命名,单击完成编辑完成建筑地坪绘制,依次绘制各个建筑地坪(注意:先改名称后点击完成)。
![1f8d5b11e590d9c114479f46e63619a5.png](https://img-blog.csdnimg.cn/img_convert/1f8d5b11e590d9c114479f46e63619a5.png)

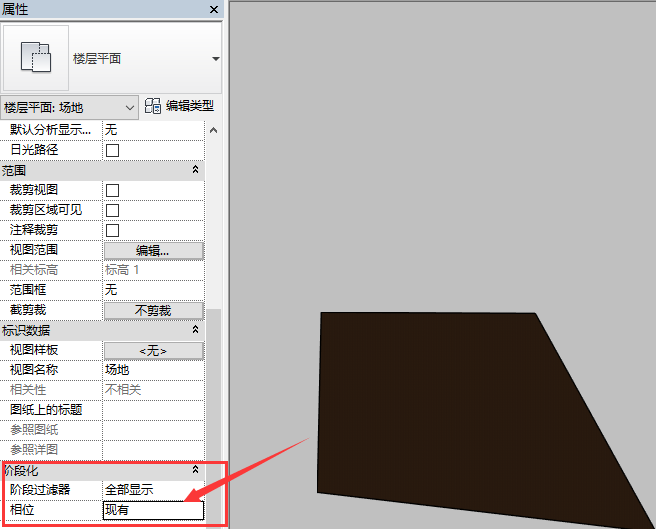

进入3D视图,在左侧视图属性对话框中将“相位”设置为“现有”
![297cf040c0e7bdbdd9173dd0d9c1686f.png](https://img-blog.csdnimg.cn/img_convert/297cf040c0e7bdbdd9173dd0d9c1686f.png)
第五
步:将属于“现有”阶段的原地形选择后删除,再次在视图属性对话框中将“相位”设置为“新构造”。属性栏“可见性/图形”按钮,在弹出的“可见性/图形替换”对话框中取消勾选“场地”中的“建筑地坪”,这样画面上将只会看见单纯的地表。
![e1d410dfca7b0bb726b59e11e90c1371.png](https://img-blog.csdnimg.cn/img_convert/e1d410dfca7b0bb726b59e11e90c1371.png)
第六
步:选择被地坪切割过后的地形,高亮选择后,在实例属性对话框中,在“标识数据”下的“名称”栏内输入这个轮廓的名称,如“歌剧院”三
计算土方量

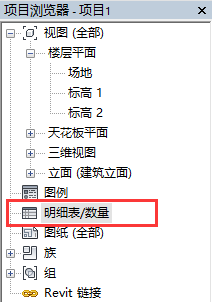

第一步:右击“项目浏览器”中的“明细表/数量”按钮 ,在弹出的“新建明细表”对话框中类别选择“地形”,命名为“挖填土方明细表”
![b6d53606e0dcda07b940bbdb2ab979ab.png](https://img-blog.csdnimg.cn/img_convert/b6d53606e0dcda07b940bbdb2ab979ab.png)

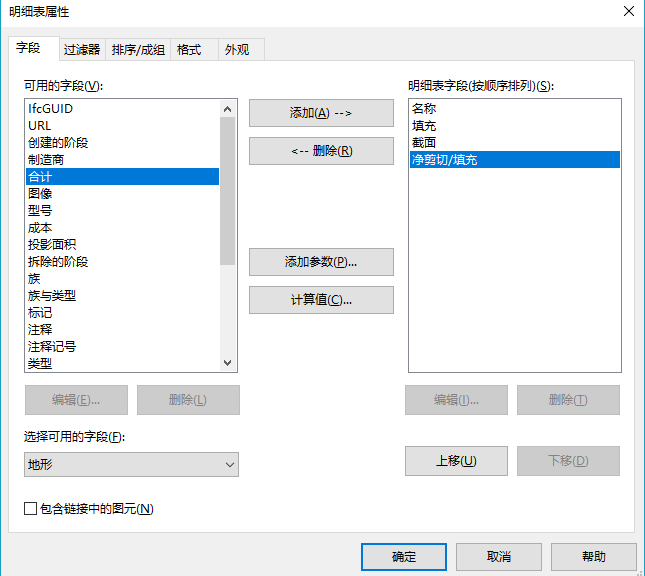

第二步:在“明细表属性”对话框“字段”选项卡中添加“名称”、“截面”、“填充”和“净剪切/填充”字段。
![d87d8557904ce97d786875ea12ffd172.png](https://img-blog.csdnimg.cn/img_convert/d87d8557904ce97d786875ea12ffd172.png)

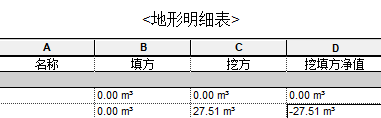

第三步:在“明细表属性”对话框“格式”选项卡中将“截面”修改为“挖方”、“填充”修改为“填方”、“净剪切/填充”修改为“挖填方净值”,并都勾选“计算总数”,点击确定,完成土方量计算。
![a59dfd0a069ec97373139a728db93d62.png](https://img-blog.csdnimg.cn/img_convert/a59dfd0a069ec97373139a728db93d62.png)
