风管分段、风管管件面积计算Revit插件使用说明

安装注册

根据安装提示按步骤进行安装，安装完成后若无账号需要在www.mxbim.com  网站上注册账号，在点击适用或者购买后方可使用。插件安装包见本Revit 管件面积计算 风管分段工具

软件使用

软件成功安装后，启动Revit软件后，在附加模块中，可以看到风管深化面板，主要包括风管管件面积和风管分段功能。

初次使用时会提示无授权并且要求登录，点击确定后会跳转网站进行登录，按要求登录并获得授权后即可使用。

风管管件面积功能：

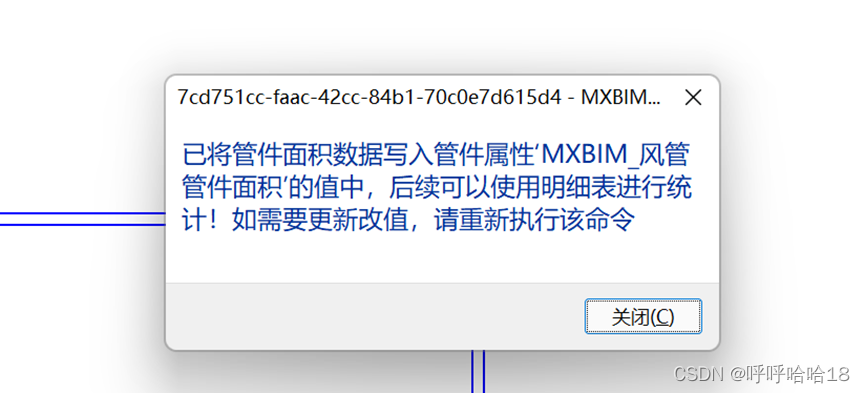

点击命令，弹出如下提示即表示命令已成功执行。

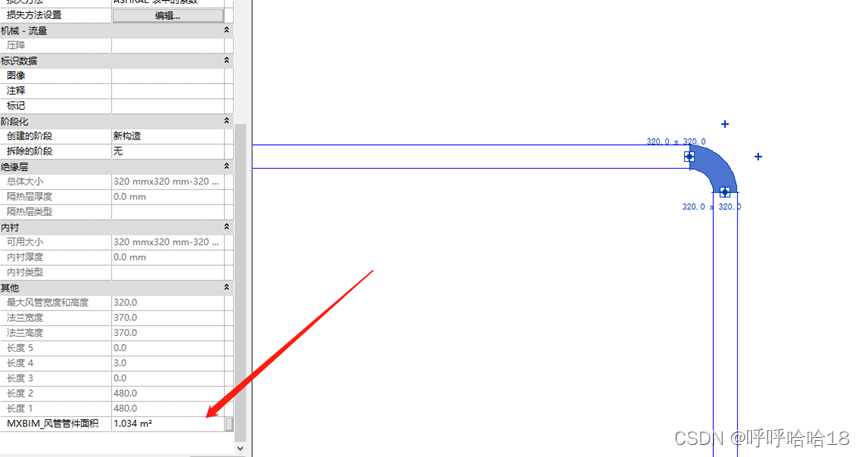

命令执行完成后，我们可以观察到模型中所有的风格弯头均添加了一个新的“MXBIM_风管管件面积”参数并已赋值，该值即为该风管管件的面积。

后续可以使用Revit明细表的功能统计模型中所有的风格弯头的面积。

风管分段功能：

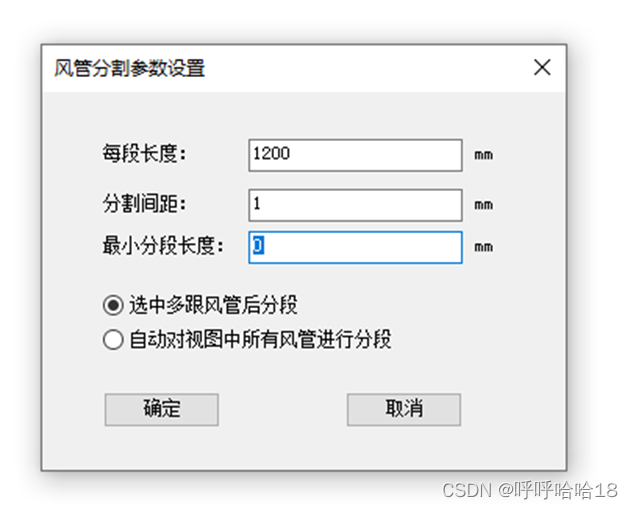

点击风管分段命令，弹出如下对话框：

其中每段长度是指标注风管段的长度，分割间距可以理解为风管与风管之间连接时的施工间隙，最小分段长度可以认为是最短的风管长度。

某项目中实际使用

后续将开发

本插件后续将完善风管深化出图及算量方面相关功能，欢迎志同道合之士联系！
