capture操作手册

用户界面

---保存界面的配置信息，方便后面乱了之后恢复！

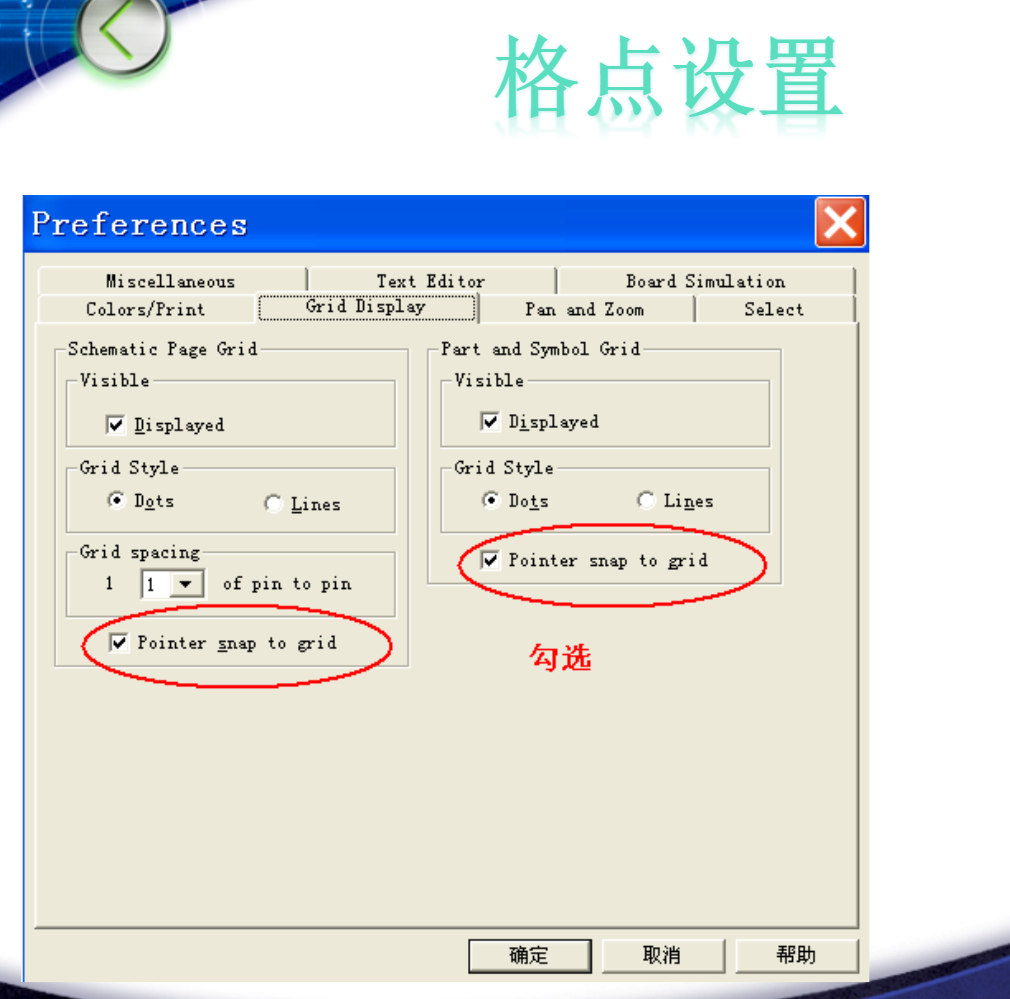

参数设置

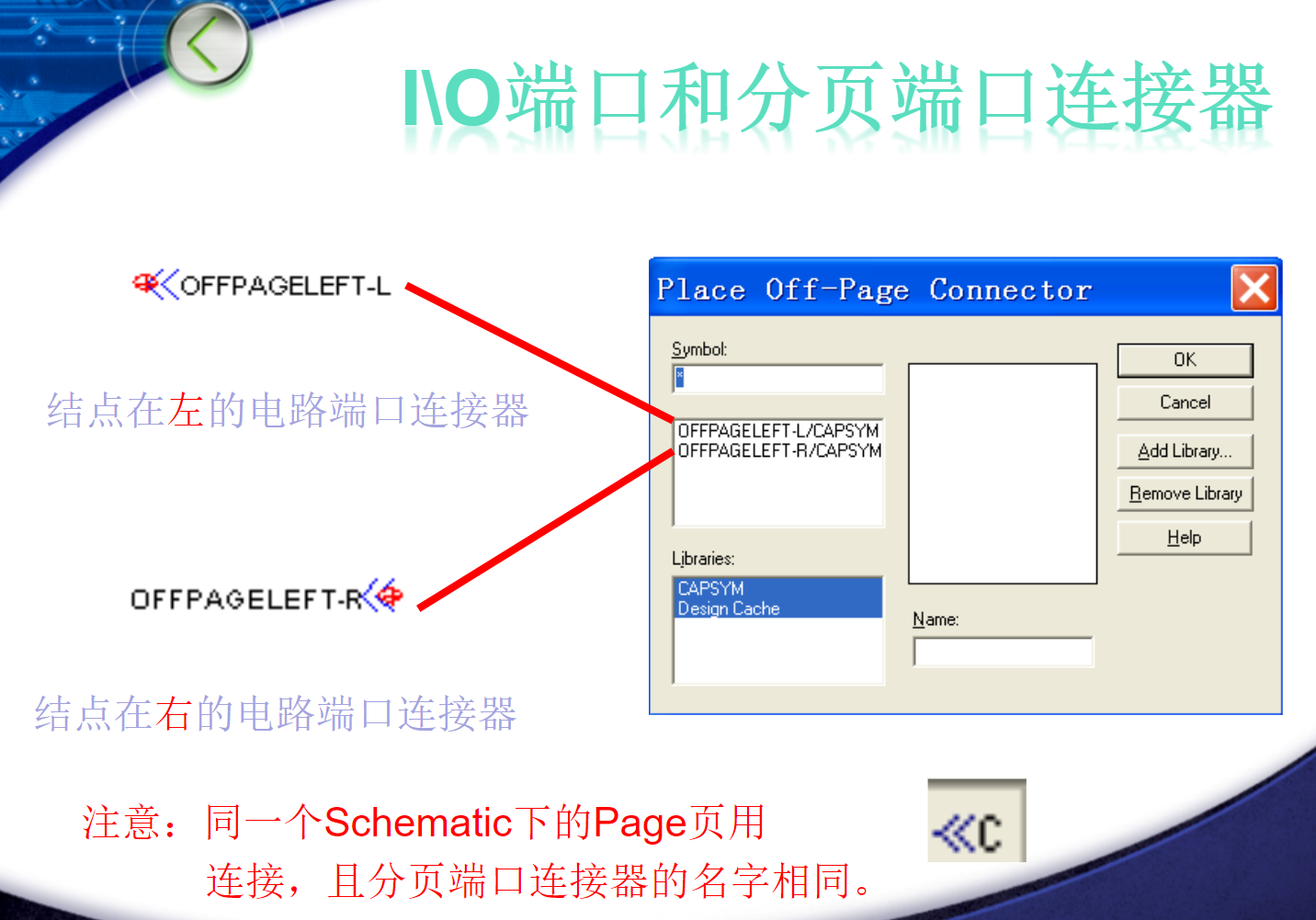

分页端口连接器

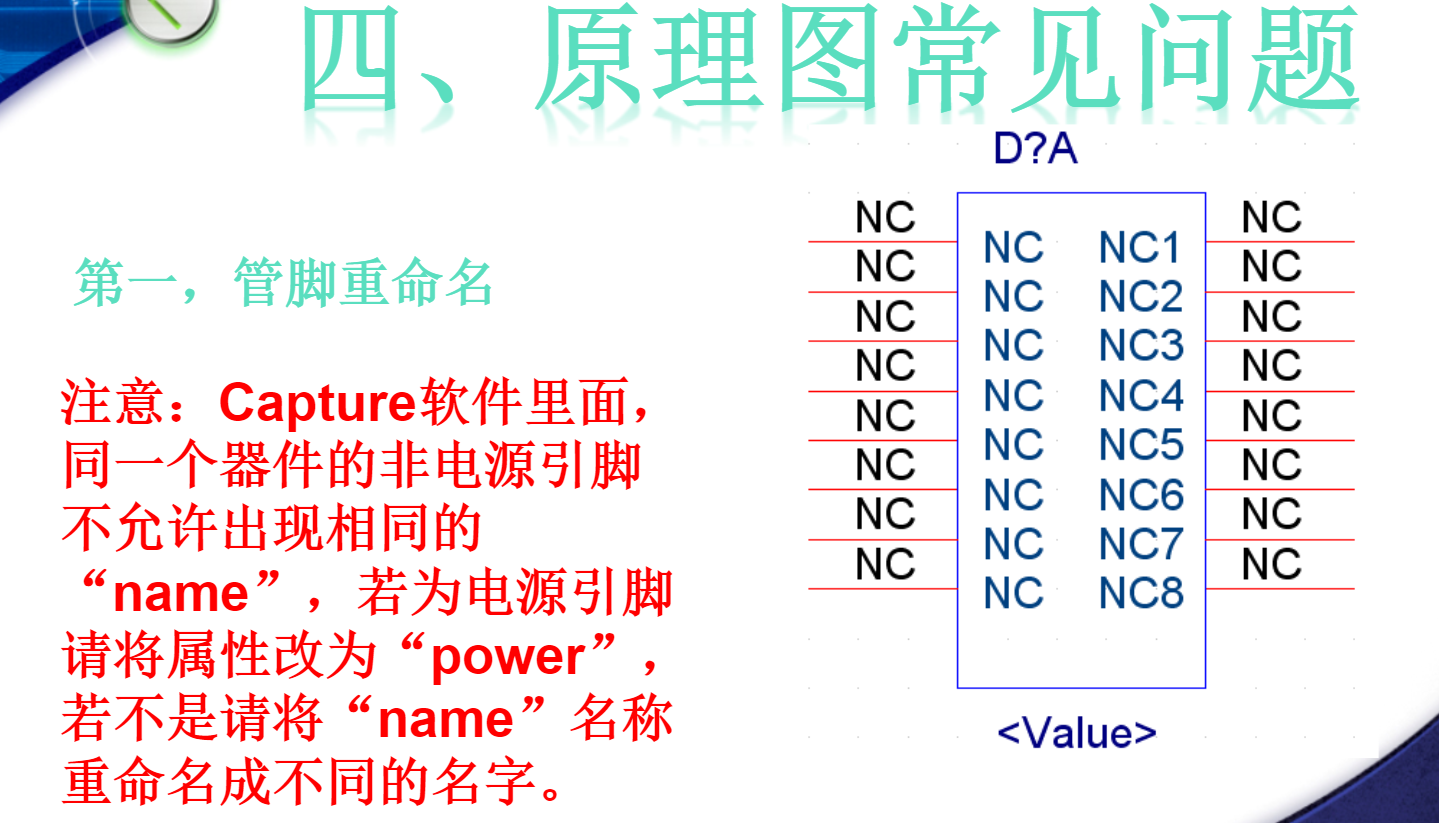

• 同一个器件的不同Part需要从同一个路径库里面调用，要不然后期在PCB设计过程中会出现错误。在原理图Copy的时候需要尤其注意。
• 相同的电源网络名字相同。2.5V   +2.5V时不同的电源网络；

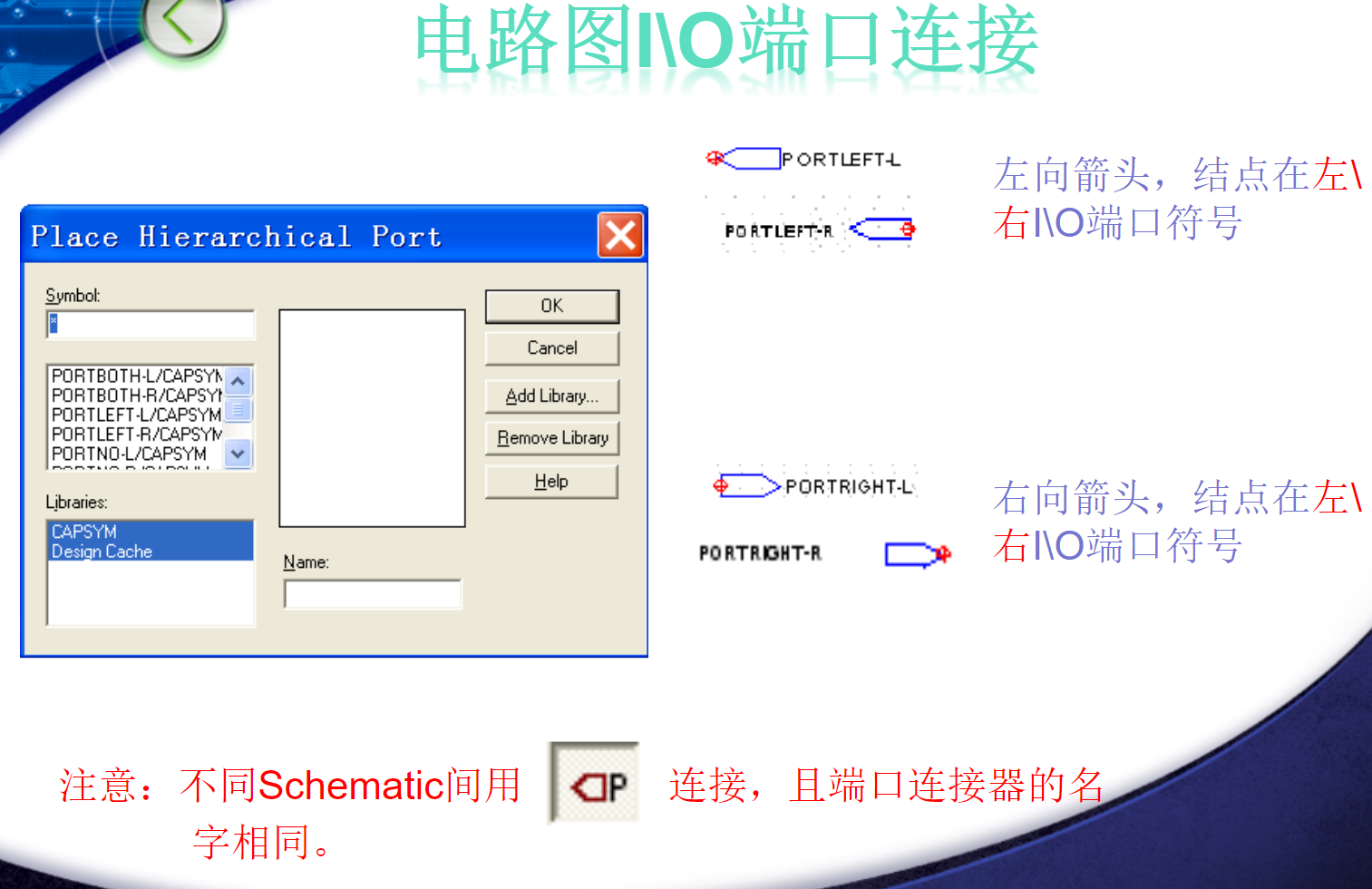

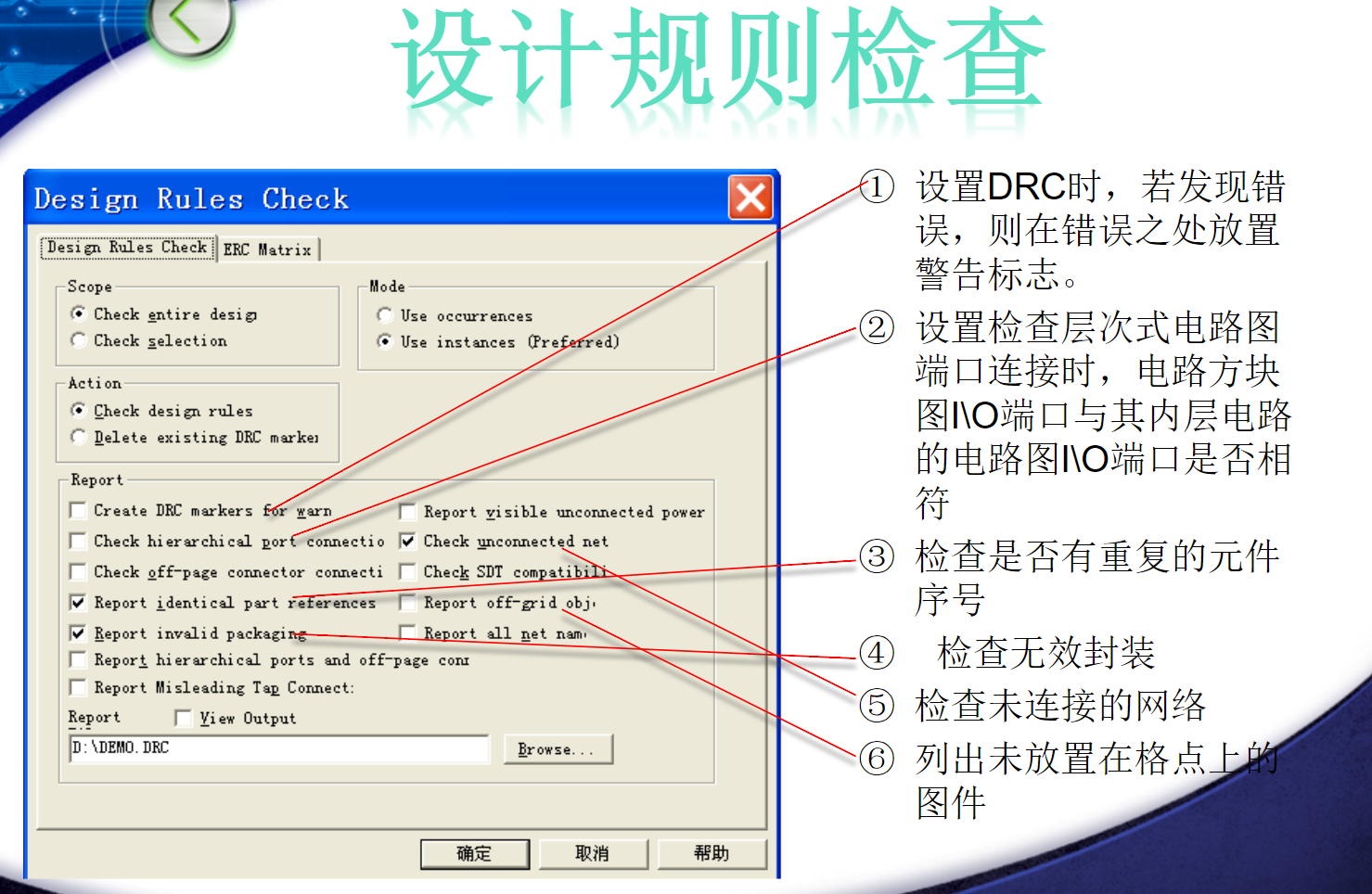

• Port口的运用需要成对使用，输入输出属性设置正确，以免软件报错和影响原理图阅读。

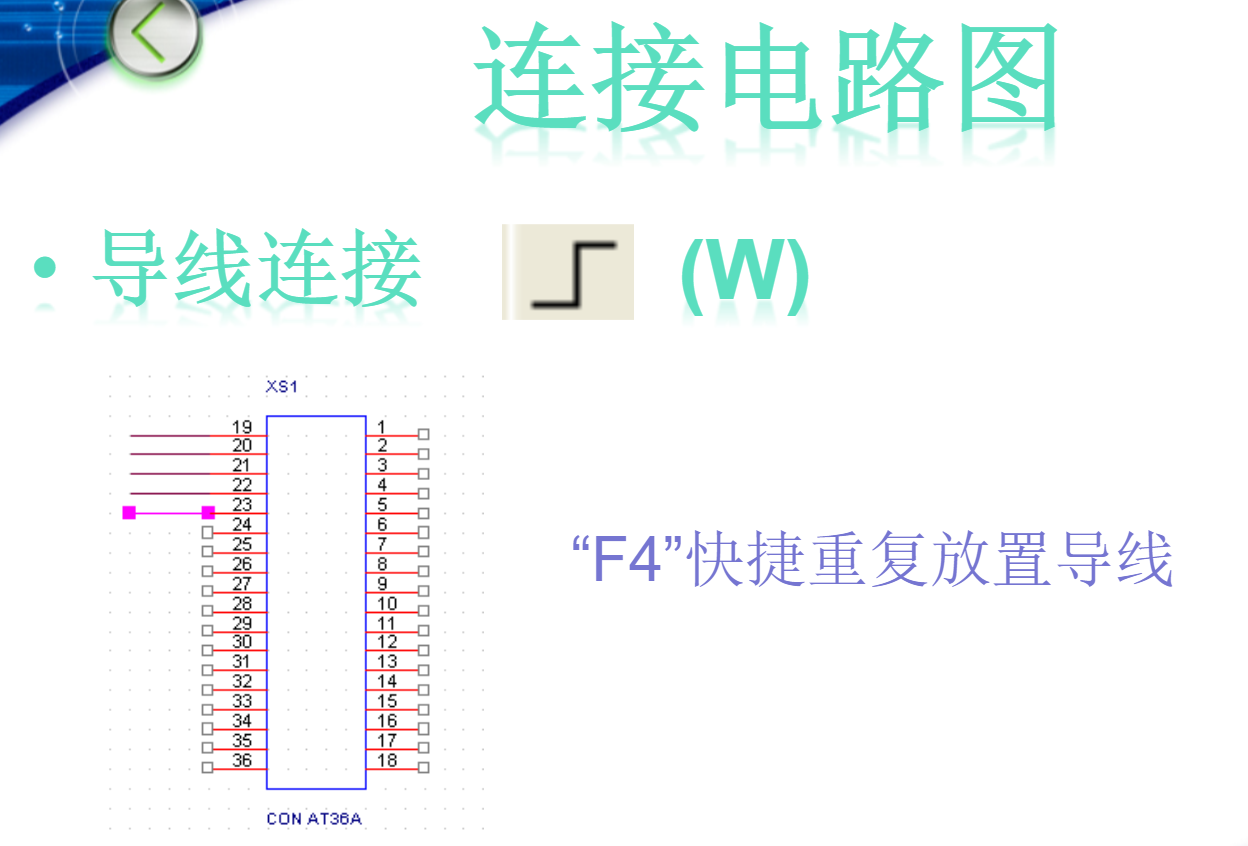

• TOP图连接错误直接会导致最终PCB设计错误。综合以往经验，大概有60%的非技术问题出在这个环节，需要尤其注意！！！----常见问题时block中名字A[0..15],net标记下是A[15..0]。或者干脆是不一样的名字，然后线只是给了net,没有wire连在一起。
• 当使用框架原理图的时候，分子文件夹修改、增减了port符号时，TOP图里面需要同步更新，以免导致网络连接错误或者漏连接的情况！-----子图修改了，在top中block  synz UP!!!UP!!!

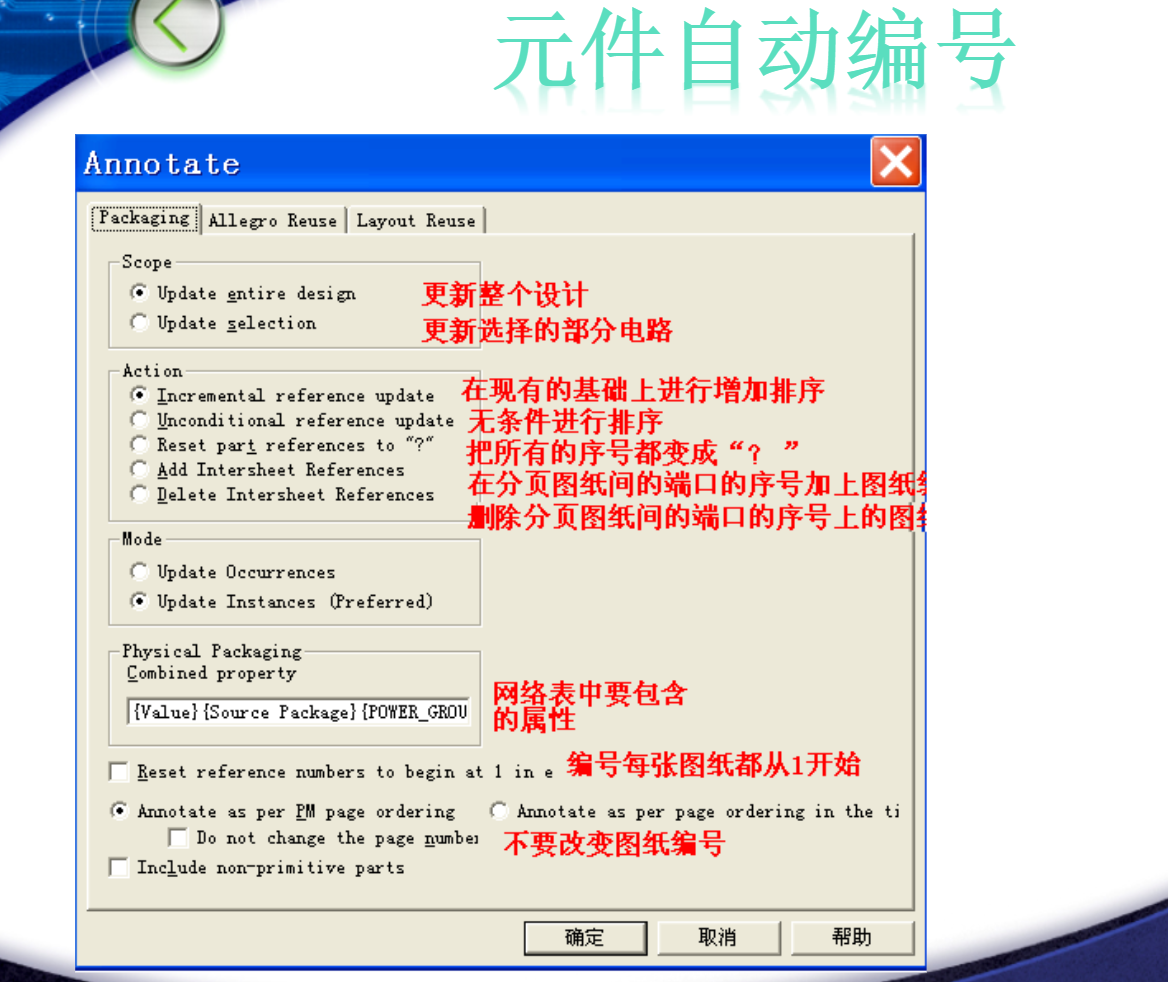

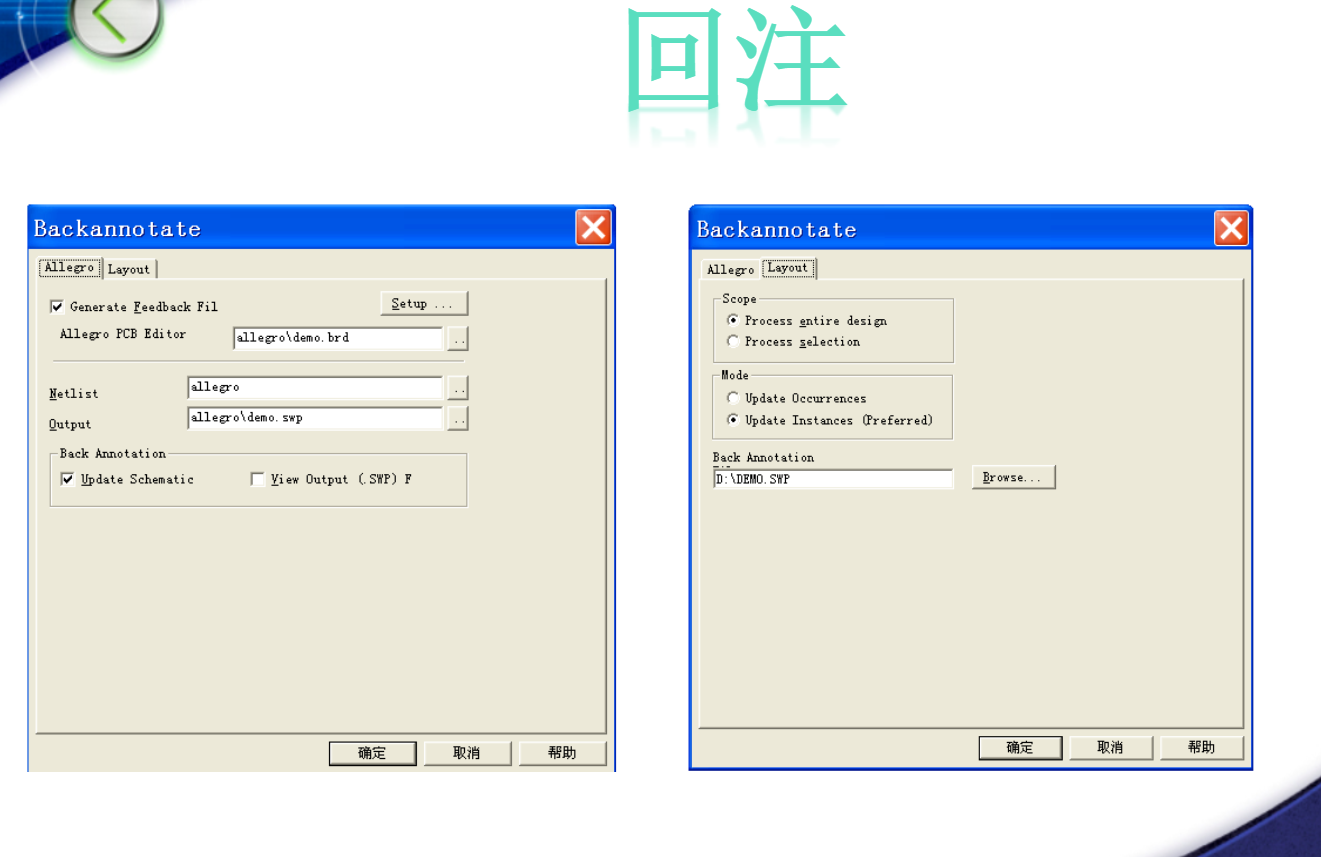

• 在PCB布局已经开始后修改原理图时，不要对器件重新编号。
