Capture绘图标准化

1. 元器件及网络图形符号规范

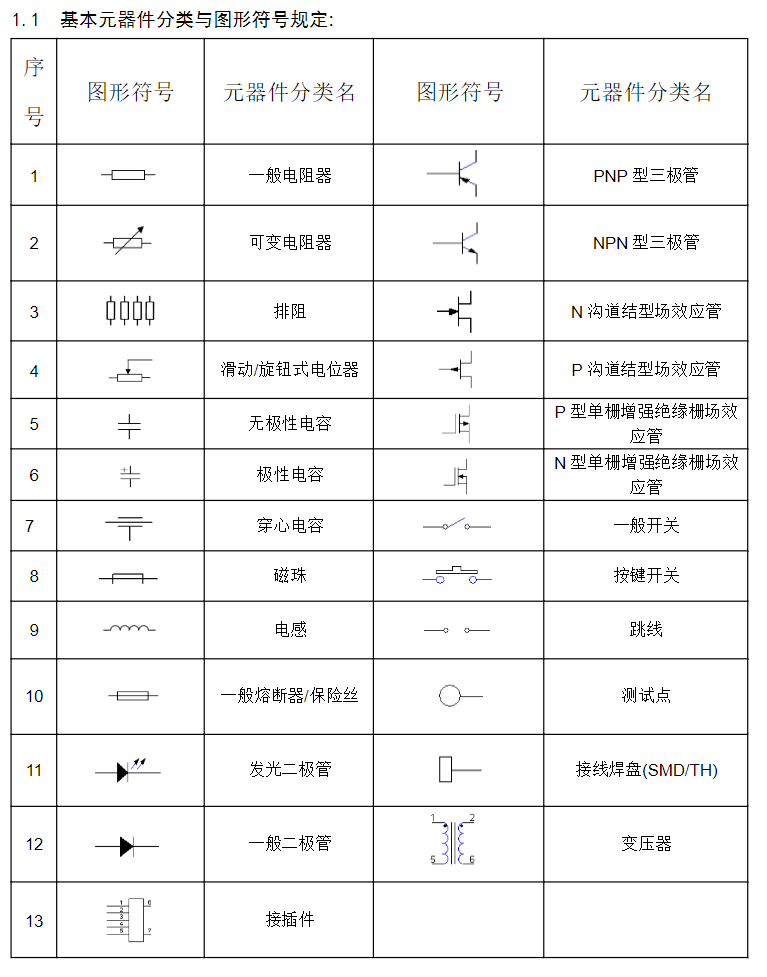

   1. 基本元器件分类与图形符号规定:

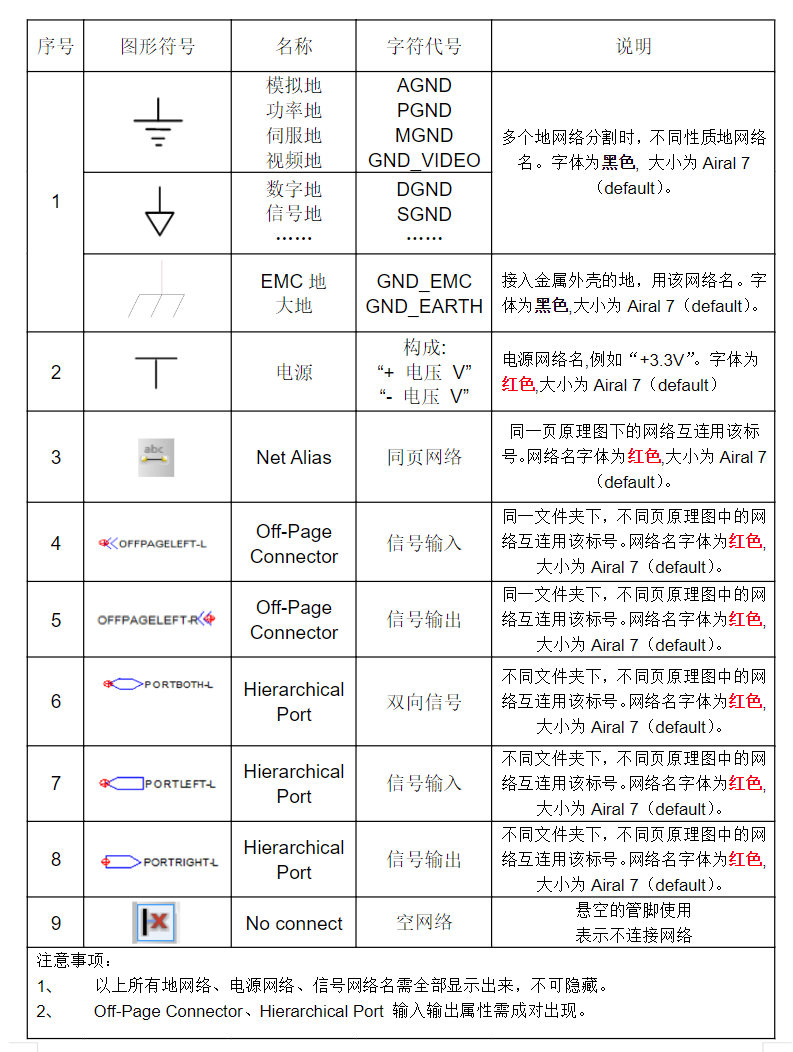

1. 1. 网络标号规范：

注意事项： 以上所有地网络、电源网络、信号网络名需全部显示出来，不可隐藏。 Off-Page Connector、Hierarchical Port 输入输出属性需成对出现。 使用“Hierarchical Port”时，需要在TOP图中用“Net Alias”连接。

1. 常用元器件位号命名规范

位号	中文名称
B	磁珠
C	无极性电容器、有极性电容器、穿心电容器
D	数字集成电路芯片，如： 处理器：单片机、ARM、DSP； 存储芯片：FLASH、DDR； 可编程逻辑器件：CPLD、FPGA； 其他：LVDS、光耦合器 等等。
F	保护器件，如：限流保护、限压保护、熔断器、保险丝。
G
