Revit模型导出有两种方式可以选择,第一种是通过Cesiumlab导出3dTile格式数据,第二种是通过BimAngleEngine导出3dTile格式数据。这两个工具都是收费的,Cesiumlab暂时可试用7天,BimAngleEngine暂时可试用30天。下面说明两种插件如何使用。

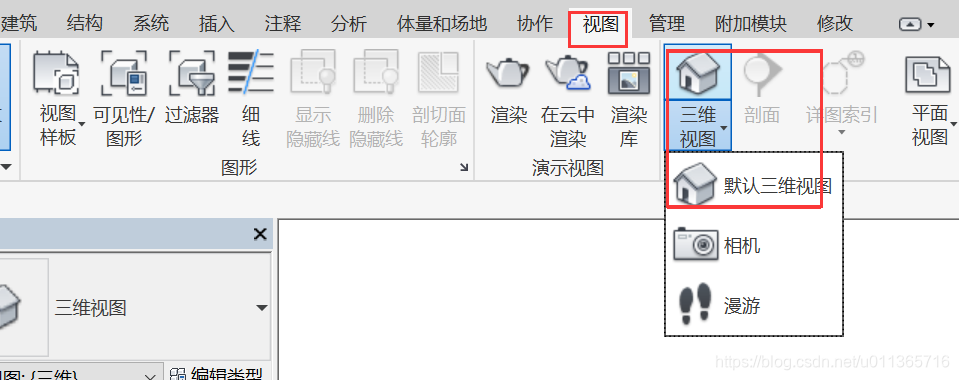

1、在revit中打开模型,在菜单栏中找到视图——三维视图然后选择默认三维视图即可。

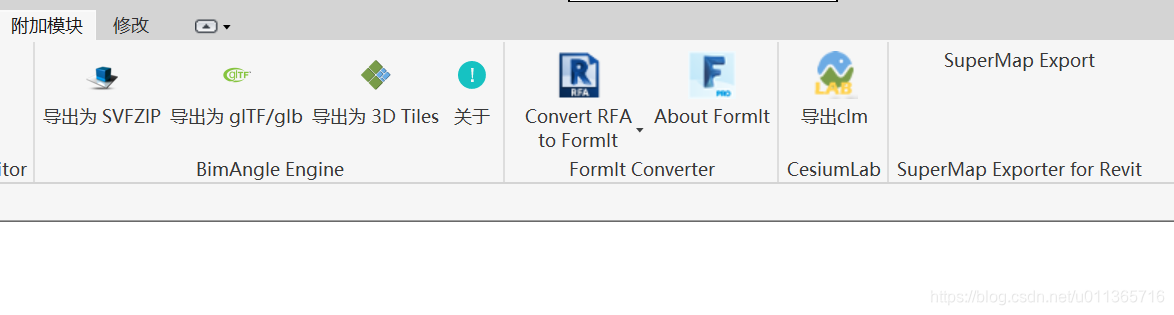

然后在菜单栏中选择附加模块,自己安装的插件都在这里。

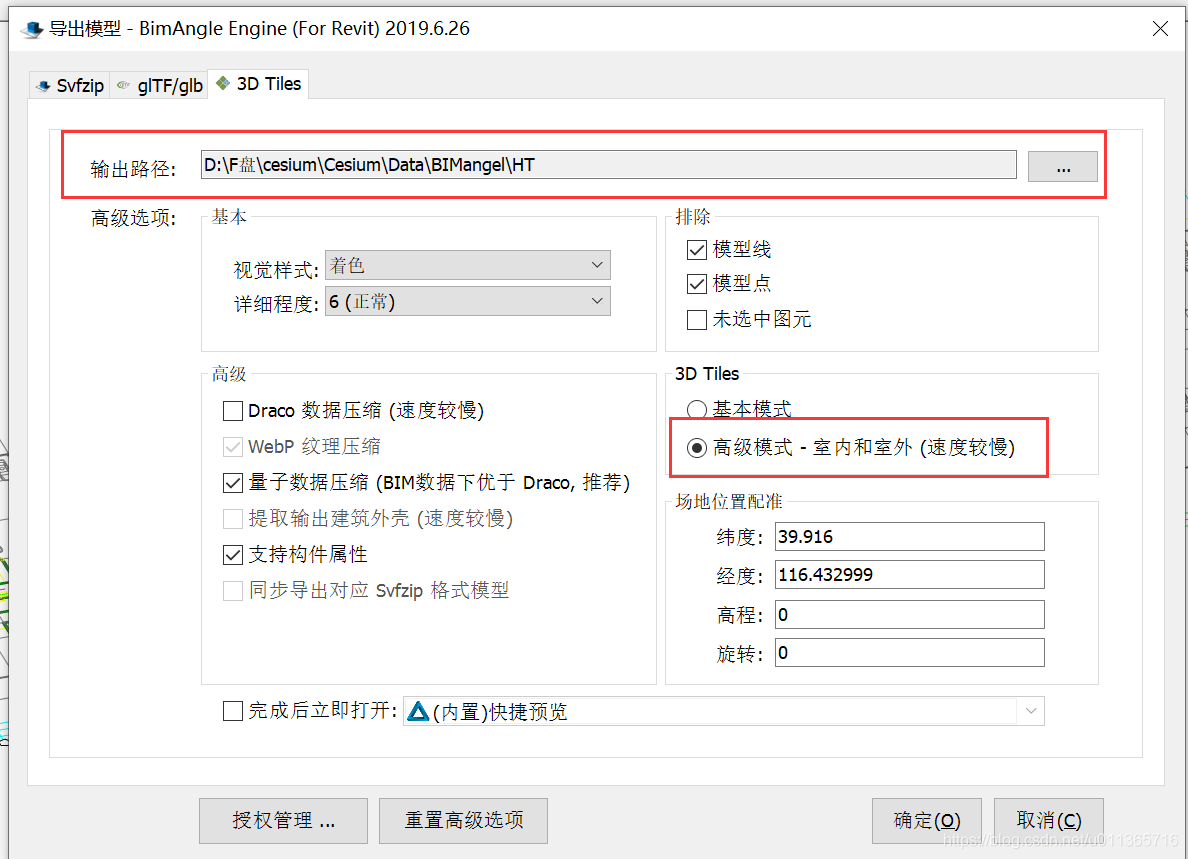

2、首先选择BimAngle Engine下的导出为3D Tiles。选择保存路径,模式一点要选择高级模式,否则不能浏览模型的内部结构。之后点击确定即可。

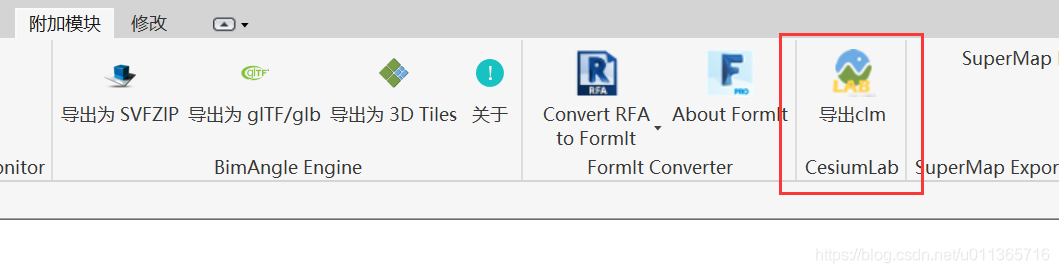

3、通过cesiumlab导出3D Tile格式数据,首先要导出中间格式.clm文件。在附加模块中选择导出clm

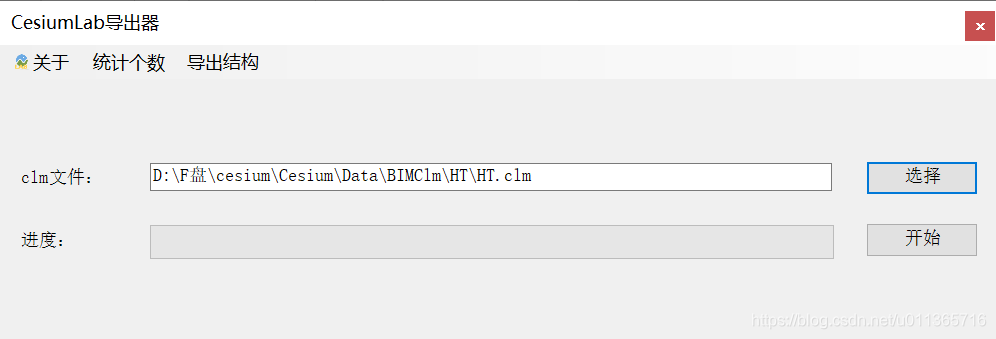

选择clm保存路径只有,点击开始即可。

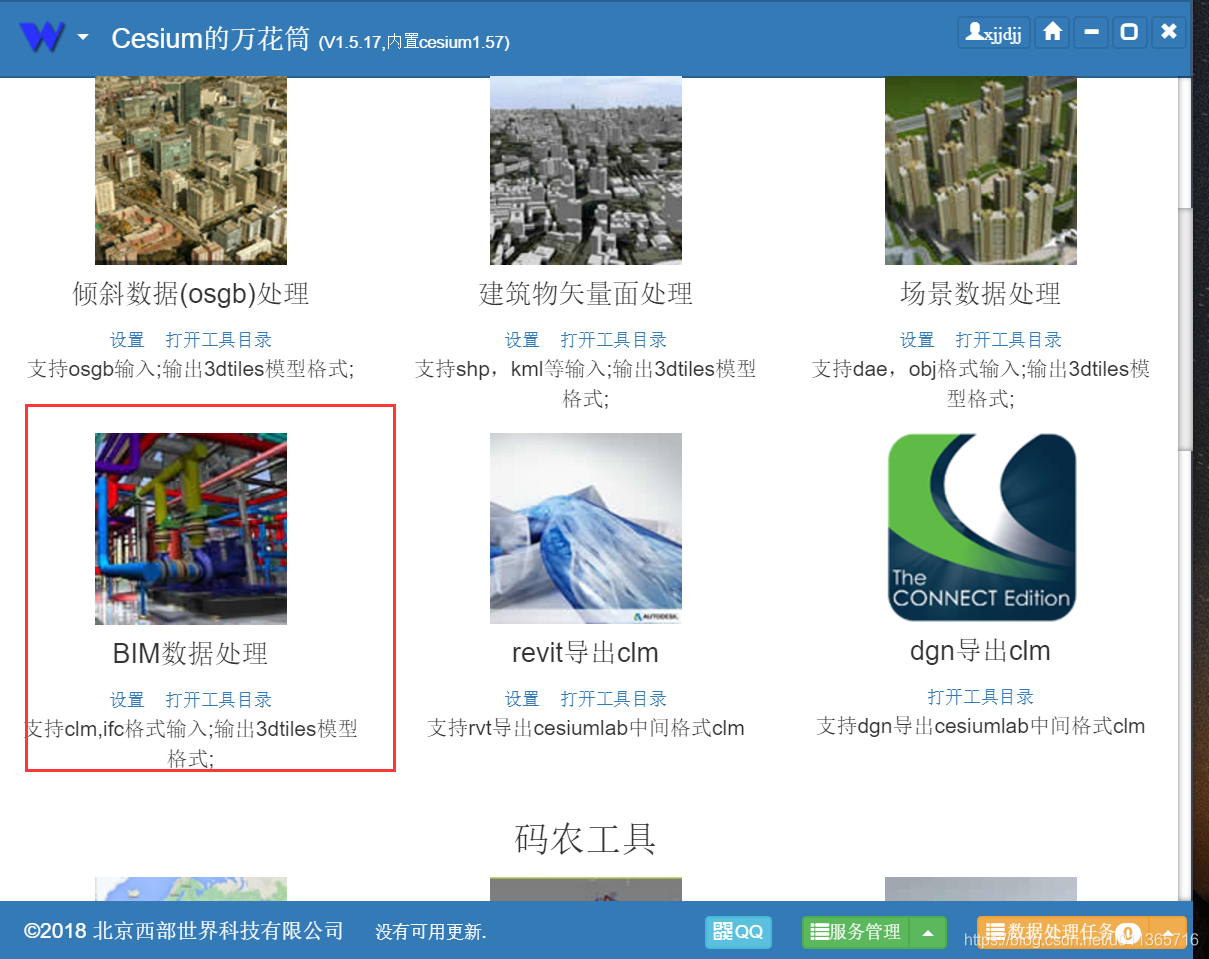

4、打开cesiumlab,选择BIM数据处理工具。

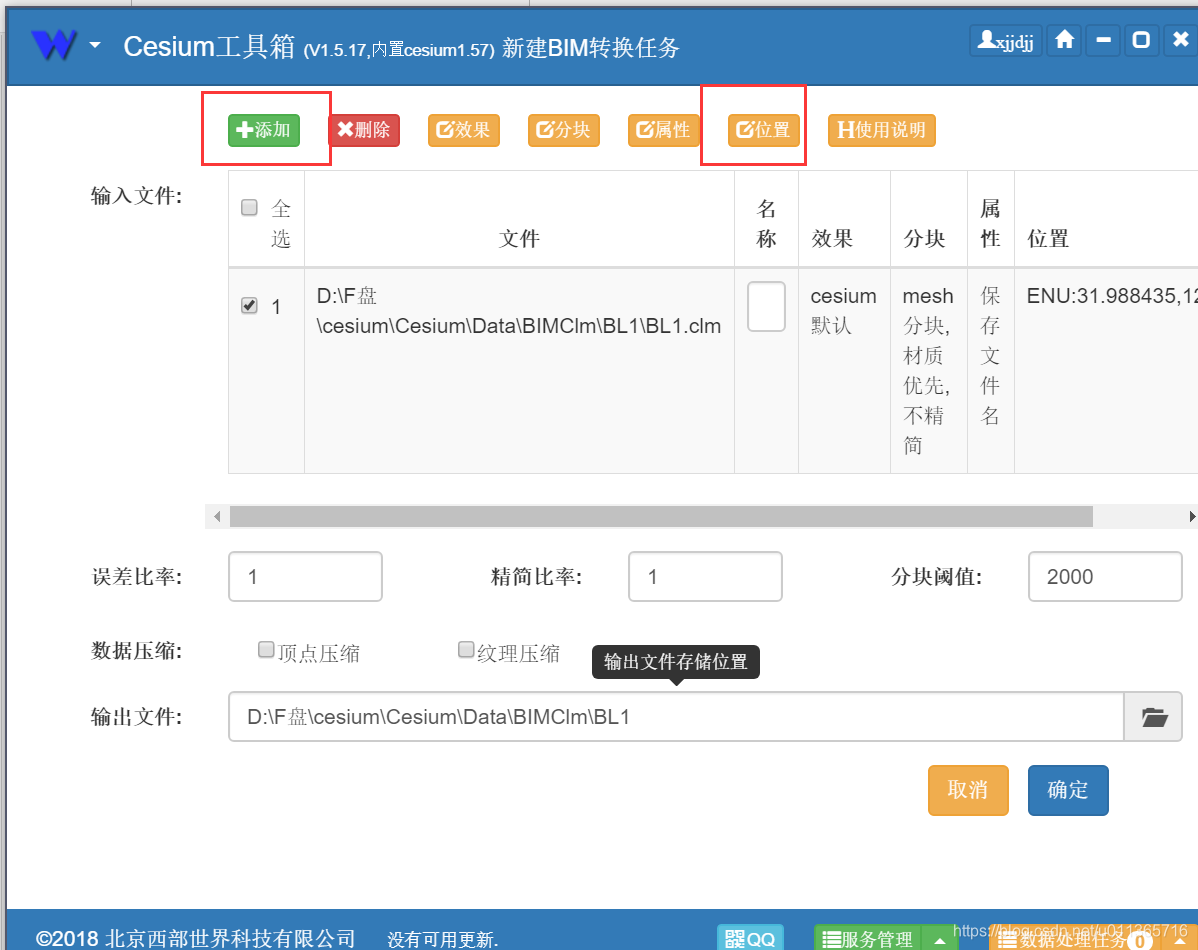

弹出如下对话框,先添加数据,然后修改其相关属性

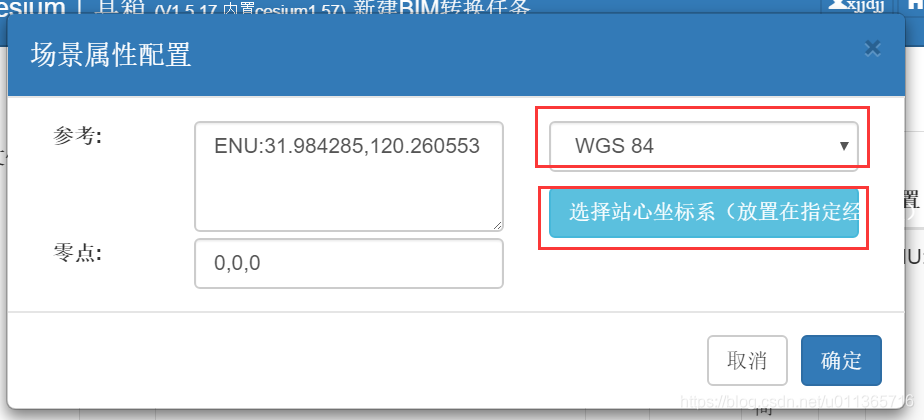

主要修改位置信息,设置坐标信息及选择站心坐标系。
之后修改输出文件保存路径点击确定即可。
注意:通过BimAngle导出的3Dtile文件建筑物表面纹理容易丢失,但是内部纹理没有丢失;通过cesiumLab导出的文件,表面纹理没有丢失,但是内部纹理丢失了。并且revit模型数据不方便进行拖拽,不好进入模型内部。若想定位到模型内部,则需要使用没有顶的模型。
