BIOS实战之读写逻辑设备（SIO）

前几天提到了SIO有关的，之前略有研究，不过确实实际只研究过小部分功能，也就做龙芯BIOS的时候参与过SIO的有关编程，因为这个东西笔记本是肯定不会用的，笔记本用EC，这个SIO也就相当于PC板上的EC了，某位大佬既然问了我这些，回去立马找了份SIO芯片的文档，仔细看了下，也算查漏补缺了，这篇主要记录读写逻辑设备的原理以及有关编程

咱们还是以IT8738芯片为例子（实际最新的芯片不得而知，手上就这一份SPEC）

下面的代码未曾实践过，只是我根据spec写出来的，没写对的烦请指正

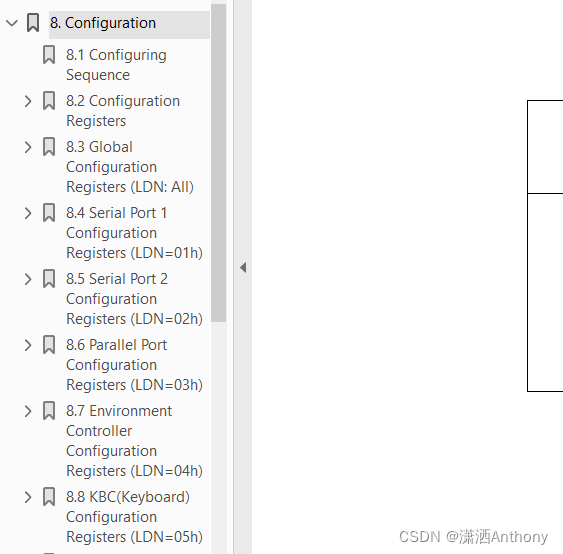

逻辑设备号（LDN），LDN在芯片文档中的配置章节有提到，我们来看下，分别是1、2、3、4、5、6、7、8、A、F、10、11、12、19

之前在SIO相关知识以及Smart Fan的初步实现文章中提到过怎么操作SIO，那么读写逻辑设备，咱们先把流程理顺一下：

1、进入PNP mode

2、选择逻辑设备

3、读取该逻辑设备的寄存器

4、写该逻辑设备某个寄存器的值

5、退出PNP mode

根据这个流程，我们可以直接写5个函数：

1、进入PNP mode

void EnterPnpMode(void)
{
  IoWrite8(0x2E, 0x87);
  IoWrite8(0x2E, 0x01);
  IoWrite8(0x2E, 0x55);
  IoWrite8(0x2E, 0x55);
  return;
}

2、选择逻辑设备

void SelectLDN (void)
{
  //LDN Selection
  unsigned int LDNumber;
  scanf("%x",&LDNumber);
  printf("Now LDN：%x",LDNumber);
  IoWrite8(0x2E,0x07);
  IoWrite8(0x2F,LDNumber);
  return;
}

3、读取该逻辑设备的寄存器

void ReadLdnRegister(void)
{
  unsigned int row,col;
  unsigned int addr=0;
  unsigned int value[16][16];
  printf("--------------------------------------------------------------\n\n");
  printf("00  01  02  03  04  05  06  07  08  09  0A  0B  0C  0D  0E  0F\n");

  for(row=0;row<16;row++)
    {
       for(col=0;col<16;col++)
       {
         IoWrite8(0x2E,addr);
         value[row][col]=IoRead8(0x2F);

         if(value[row][col]<16){
           printf("0%X  ",value[row][col]);
         }else
            {
           printf("%x  ",value[row][col]);
            }
         addr++;
        }
       printf("\n");
    }
 return;
}

4、写该逻辑设备的某个寄存器值

void WriteLdnRegister(void)
{
       char order；
       unsigned int index，data；
       printf("Do you need to write registers? YES please intput W NO input Q:");
       scanf("%c",&order);
       if(order == 'W'){
           printf("Please input Index:");
           scanf("%x",&index);
           printf("Please input Data:");
           scanf("%x",&data);

           IoWrite8(0x2E,index);
           Iowrite8(0x2F,data);
       } else
        {
          printf("Exit write ld reg:");
          return;
        }
  return;
}


5、退出Pnp mode

void ExitPnpMode (void)
{
  unsigned int  RegData = 0;
  IoWrite8(0x2E, 0x02);
  RegData = IoRead8(0x2F) | BIT1;
  IoWrite8(0x2E, 0x02);
  IoWrite8(0x2F, RegData);
  return;
}

ok，有了上述的函数，我们就可以写main函数了，整体的不写了，很容易，怎么组合怎么写，反正得在这个逻辑内，先进PNP mode，中间选择LDN，才能读写寄存器，最后退出，总体就是这样吧。
