光传感器OPT3001

        OPT3001是一款可如人眼般测量光强的单芯片照度计,测量范围0.01 lux-83k lux,使用IIC进行数据通信。它的引脚如下:

 它的应用框图如下:

         其中SCL,SDA为IIC通信脚,需接上拉电阻

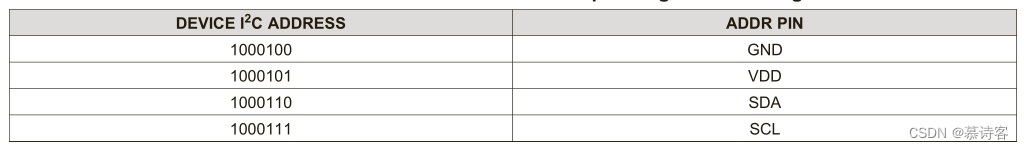

         ADDR的接线影响IIC通信地址

        INT为中断输出,可设置光强阈值并通过该引脚触发警报

        芯片采用IIC通信,有关IIC通信原理可参考:

IIC通信原理-CSDN博客文章浏览阅读298次,点赞5次,收藏8次。这样看起来,区分起止信号与数据电平是不是就更加容易些了,但是嘛由于只有一根数据线了,缺点就是无法同时收发了,因此它是半双工通信的。一般的IIC器件,比如EEPROM,此时会发送要写入或读取的地址,如往0x0000地址写入数字1,那么会先发送0x0000,等到回码后再发送0x01,之后在收到应答后结束通信。前面在讲UART时提到过通信传输所需要的几个必要条件,首先得知道什么时候通信开始,什么时候通信结束,然后就是如何去解析数据了,根据这几点,我们来谈谈IIC是如何实现通信的。从图上可以看到,IIC规定的。https://blog.csdn.net/u011436603/article/details/136007075        光强的获取也很简单,只需要读取寄存器的值,再根据寄存器各位含义稍作转换一下即可,寄存器地址及各位的含义如下:

        更具体的各位的含义就得查阅手册了,不过如果只需要获取光强的话,可以直接参考下面的代码:

u16 OPT_ReadUserReg(u8 addr) //读寄存器
{
    u8 lsb,msb;
    OPT_I2cStartCondition();
    OPT_I2cWriteByte(0x88);
    OPT_I2cWriteByte(addr);
	OPT_I2cStopCondition();

	OPT_I2cStartCondition();
	OPT_I2cWriteByte(0x89);
    msb = OPT_I2cReadByte();
	lsb=OPT_I2cReadByte();
    OPT_I2cStopCondition();
    return (msb<<8)|lsb;
}

void OPT_WriteUserReg(u8 addr,u16 value) //写寄存器
{
    OPT_I2cStartCondition();
    OPT_I2cWriteByte(0x88);
    OPT_I2cWriteByte(addr);
	OPT_I2cWriteByte((u8)(value>>8));
	OPT_I2cWriteByte((u8)(value&0x00ff));
    OPT_I2cStopCondition();
}
float OPT_ReadResult(void)
{
	u16 result;
    u16 exponent;
    u16 raw;
    raw = OPT_ReadUserReg(0x00);    //读result
    result = raw & 0x0fff;
    exponent = (raw & 0xf000) >> 12;
	return result * 0.01 *(2<<exponent);
}

float OPT_Measure(void)
{
    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();
	OPT_WriteUserReg(0x01,0xcc10); //配置寄存器
	delay_ms(800);
	return OPT_ReadResult();//获取光强
}

         OPT_Measure函数即为最终的获取函数,在这个函数里首先对芯片进行了配置,然后调用OPT_ReadResult去获取光强。而OPT_ReadResult则是读取了0x01地址,即Result寄存器的值,然后再获取E[3:0]的值。

         再然后根据手册提供的公式获取到最终的目标值

         这里提供的例程仅仅是采集了光强值,并没有用到阈值报警等,因为获取到光强后就可以自己通过软件去设定阈值以及报警事件了,并不一定需要硬件来触发,当然感兴趣的也可以自行研究。

2024.7.19补充驱动时序函数(模拟方式)

void OPT_SCL_OUTPUT(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void OPT_SCL_INPUT(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_6;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void OPT_SDA_OUTPUT(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}
void OPT_SDA_INPUT(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;

    GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_7;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOB, &GPIO_InitStructure);
}


void OPT_I2cStartCondition(void)
{
    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    OPT_SDA_HIGH();
    OPT_SCL_HIGH();
    delay_us(30);
		OPT_SDA_LOW();
    delay_us(30);
		OPT_SCL_LOW();
}
void OPT_I2cStopCondition(void)
{
    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    OPT_SDA_LOW();

    OPT_SCL_HIGH();
    delay_us(30);
    OPT_SDA_HIGH();
    delay_us(30);
		OPT_SCL_LOW();
}
void OPT_I2cAcknowledge(void)
{
    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    OPT_SDA_LOW();

    OPT_SCL_HIGH();
    delay_us(80);
    OPT_SCL_LOW();
    delay_us(80);
}
void OPT_I2cNoAcknowledge(void)
{
    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    OPT_SDA_HIGH();

    OPT_SCL_HIGH();
    delay_us(80);
    OPT_SCL_LOW();
    delay_us(80);
}

u8 OPT_I2cReadByte(void)
{
    u8 i, val = 0;

    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    OPT_SDA_HIGH();

    OPT_SDA_INPUT();

    for(i = 0; i < 8; i++)
    {
        val <<= 1;

        OPT_SCL_HIGH();

        if(Bit_SET == OPT_SDA_STATE())
        {
            val |= 0x01;
        }

        OPT_SCL_LOW();
    }

    OPT_SDA_OUTPUT();

    OPT_SDA_HIGH();

    return (val);
}

u8 OPT_I2cWriteByte(u8 byte)
{
    u8 i, ack;

    OPT_SCL_OUTPUT();
    OPT_SDA_OUTPUT();

    for(i = 0; i < 8; i++)
    {
        if(byte & 0x80)
        {
            OPT_SDA_HIGH();
        }
        else
        {
            OPT_SDA_LOW();
        }

        OPT_SCL_HIGH();
        delay_us(80);
        OPT_SCL_LOW();
        delay_us(80);

        byte <<= 1;
    }

    OPT_SDA_INPUT();

    OPT_SCL_HIGH();

    if(Bit_SET == OPT_SDA_STATE())
    {
        ack = ACK_ERROR;
    }
    else
    {
        ack = ACK_OK;
    }

    OPT_SCL_LOW();

    OPT_SDA_OUTPUT();

    OPT_SDA_HIGH();

    return (ack);
}
