A0、A1、A2、A3、A4图纸尺寸大小_图纸标准图框尺寸及折A1幅面多少

于 2024-05-15 15:53:19 发布
阅读量1.6k 收藏
点赞数 3
文章标签： 装订
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u011468564/article/details/138911685
版权

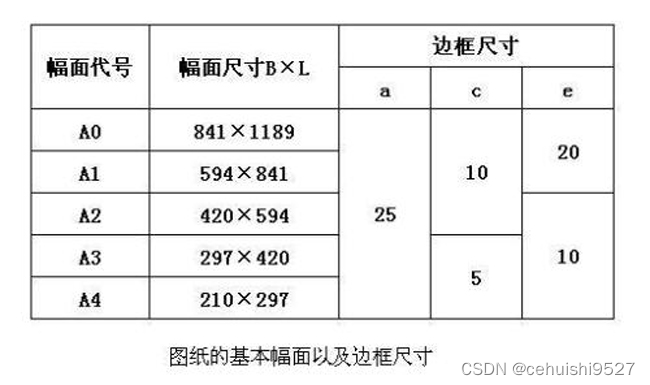

0的尺寸为1189mm×841mm，    合计：999949平方毫米    折A1幅面：2

A1的尺寸为841mm×594mm，    合计：499554平方毫米    折A1幅面：1

A2的尺寸为594mm×420mm，    合计：249480平方毫米    折A1幅面：0.5

A3的尺寸为420mm×297mm，    合计：124740平方毫米    折A1幅面：0.25

A4的尺寸为297mm×210mm      合计：62370平方毫米     折A1幅面：0.125
