实操：图片文件转图形

项目情况：一个县级区域内的地质灾害整理项目的航拍项目，需要无人机对项目区域进行动工之前的原始地貌的采集（疑点1：对方发过来的设计图纸上有原始地貌的1:500的地形图，看来项目区域是有完整的原始地形数据的，不知道为什么还要测一次？就当是三方检查验收吧。）

我们的作业人员到达测区，和施工方沟通，要求对方提供测绘的范围数据，对方提供不出来，就提供了施工图设计图纸，按说施工图设计图纸上应该标注清楚测绘区域的拐点坐标，但是实际的情况并没有标注，这样就比较尴尬了，无法获得准确的测区面积，工作一时间无法开展，停滞了。

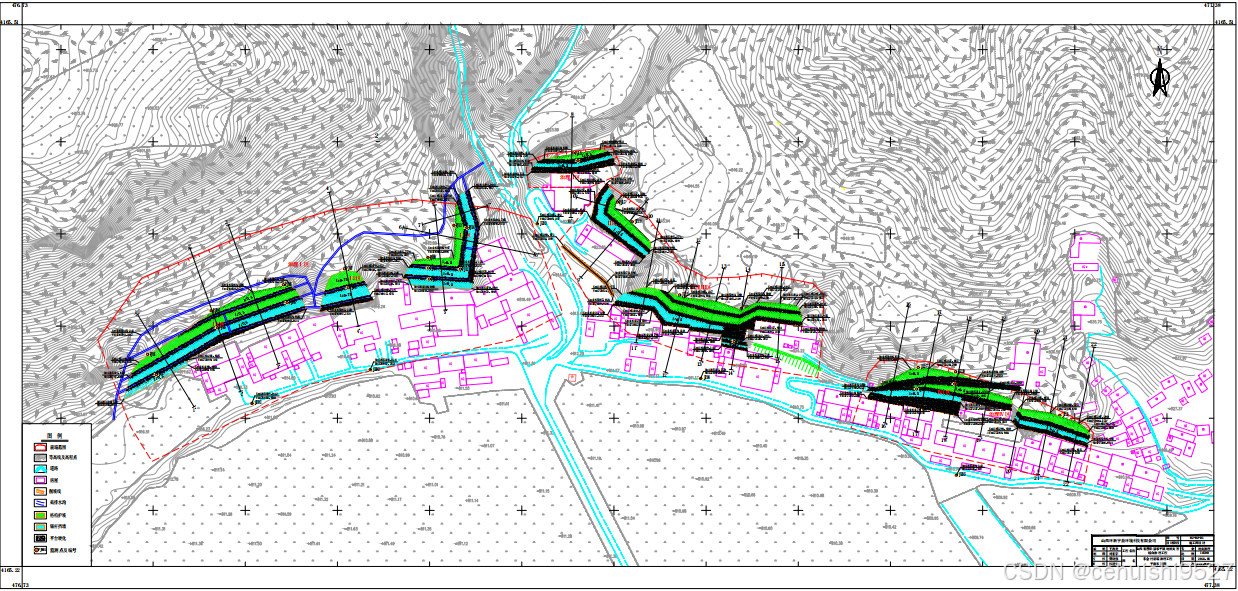

就是这么一张施工图设计图纸，按道理这种PDF版的图纸是CAD转换出来的，所以应该有CAD文件，但是沟通了数次，人家都不愿意提供，我说退而求其次呗，你只把红色的范围单独的提出来，发给我，我能正常的航拍就行，对方依旧不配合，愤怒值加倍。。。。。。

现场的人员也是什么都不懂，就知道手一指，对面的山，这句话杀伤力就大了，无奈，只能是自己利用技术尽可能的还原这个图纸。

解决方案：利用ARCGIS中的地理配准工具对图形进行空间矫正，进而可以矢量化边界，锚定的控制点是图形的角点坐标操作步骤如下：

第一步：转换PDF为JPG或TIFF文件

第二步：ARCGIS中创建点元素，选择图形的对角坐标就可以了，这也是将来地理配准的控制点要素。

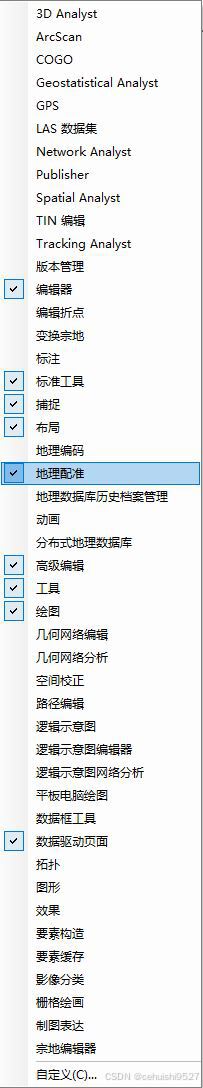

第三步：打开地理配准工具，菜单栏空白处右击，选择地理配准选项

第四步：地理配准的运用

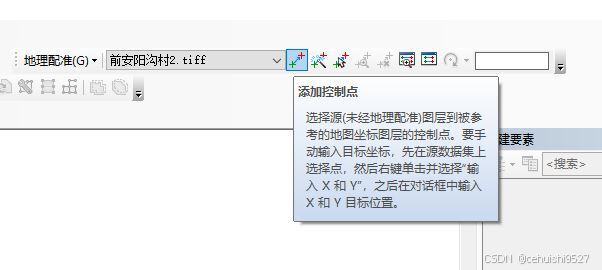

第一个按钮就是添加控制点的操作，操作步骤如下：

也就是把图像中的角点和做好的点文件建立联系，这样没有坐标的图像就变成了有坐标的TIFF文件

第五步：建立面元素，矢量图像中的红色边界，这样就可以得到测绘的范围文件了。

这个案例是典型的实际工作中会遇到的问题，很简单的问题就是对方不配合你，这个时候就是你展示专业素养的时候了，尽管世界是一个巨大的草台班子，我们还是要保持初心，尽量做好自己的专业工作。

小插曲：对方提供的PDF版的图形中有两个图纸角点坐标是一样的，这就是严重的工作失误，要不是我通过角点地理配准我也很难发现这个问题，那么既然发现了就可以做文章了，你不配合我工作，我发现你的严重错误，最后难堪的是谁，各位同学自己感受下。

总结：无论你是搞技术的还是搞商务的都应该把自己的饭碗端牢了，能伤害你的从来不是别人，而是你自己。
