基于多元宇宙算法的柔性车间调度问题求解

文章目录

基于多元宇宙算法的柔性车间调度问题求解

摘要：本文主要介绍基于多元宇宙算法的柔性车间调度问题求解

##　1.柔性作业车间调度问题
柔性作业车间调度问题（Flexible Job Shop Scheduling Problem，FJSP），是一种经典的组合优化问题。在FJSP问题中，有多个作业需要在多个机器上进行加工，每个作业由一系列工序组成，每个工序需要在特定的机器上完成。同时，每个机器一次只能处理一个工序，且每个工序的处理时间可能不同。FJSP问题的目标是找到一个最优的作业调度方案，使得所有作业的完成时间最小化。这个问题的难点在于需要考虑到多个作业，多个机器和多个工序之间的复杂关系，并且需要在有限的时间内找到最优解。
柔性作业车间调度问题（ FJSP）的描述如下：n个工件 $\left\{J, J_2, . ., J_n\right\}$ 要在 $m$ 台机器 $\left\{M_1, M_2, . ., M_m\right\}$ 上加工。每个工件包含一道或多道工序，工序顺序是预先确定的，每道工序可以在多台不同加工机器上进行加工，工序的加工时间随加工机器的不同而不同。调度目标是为每道工序选择最合适的机器，确定每台机器上各个工序的最佳加工顺序以及开工时间，使整个系统的某些性能指标达到最优。因此，柔性作业车间调度问题包含两个子问题：确定各工件的加工机器（机器选择子问题）和确定各个机器上的加工先后顺序（工序排序子问题）。

此外，在加工过程中还需要满足下面的约束条件 Q ：
（1）同一台机器同一时刻只能加工一个工件；
（2）同一工件的同一道工序在同一时刻只能被一台机器加工；
（3）每个工件的每道工序一旦开始加工不能中断；
（4）不同工件之间具有相同的优先级；
（5）不同工件的工序之间没有先后约束，同一工件的工序之间有先后约束；
（6）所有工件在零时刻都可以被加工。

1.1 约束条件

$C_1: s_{j h}+x_{i j h} \times p_{i j h} \leq c_{j h}$

其中： $\ldots, m ; j=1, \ldots, n ; h=1, \ldots, h_j$

$C_2: c_{j h} \leq s_{j(h+1)}$

其中： $\ldots, n ; h=1, \ldots, h_j-1$

$C_3: c_{j h_j} \leq C_{\max }$

其中： $\ldots, n$

$C_4: s_{j h}+p_{i j h} \leq s_{k l}+L\left(1-y_{i j h k l}\right)$

其中： $\ldots, n ; k=1, \ldots, n ; h=1, \ldots, h_j ; l=1, \ldots, h_k ; i=1, \ldots, m$

$C_5: c_{j h} \leq s_{j(h+1)}+L\left(1-y_{i k l j(h+1)}\right)$

其中： $\ldots, n ; k=0, \ldots, n ; h=1, \ldots, h_j-1 ; \quad l=1, \ldots, h_k ; \quad i=1, \ldots, m$ $h_1: \sum_{i=1}^{m_{j h}} x_{i j h}=1$
其中： $\ldots, h_j ; j=1, \ldots, n$ ；

$h_2: \sum_{j=1}^n \sum_{h=1}^{h_j} y_{i j h k l}=x_{i k l}$

其中： $\ldots, m ; k=1, \ldots, n ; l=1, \ldots, h_k$

$h_3: \sum_{i=1}^n \sum_{i=1}^{n_k} y_{i j h k l}=x_{i j h}$

其中： $\ldots, m ; j=1, \ldots, n ; \quad h=1, \ldots, h_k$

$C_6: s_{j h} \geq 0, c_{j h} \geq 0$

其中： $\ldots, n ; h=1, \ldots, h_j$
$C_1$ 和 $C_2$ 表示每一个工件的工序先后顺序约束；
$C_3$ 表示工件的完工时间的约束，即每一个工件的完工时间不可能超过总的完工时间；
$C_4$ 和 $C_5$ 表示同一时刻同一台机器只能加工一道工序；
$h_1$ 表示机器约束，即同一时刻同一道工序只能且仅能被一台机器加工；
$h_2$ 和 $h_3$ 表示存在每一台机器上可以存在循环操作；
$C_6$ 表示各个参数变量必须是正数。

$n$ ：工件总数；
$m$ ：机器总数；
$i, e$ ：机器序号， $\ldots, m$ ；
$j, k :$ 工件序号， $\ldots, n ; h_j$ ：工件 $j$ 的工序总数；
$h, l :$ 工序序号， $\ldots, h_j$ ；
$\Omega_{j h}$ ：工件 $j$ 的第 $h$ 道工序的可选加工机器集；
$m_{j h}$ ：工件 $j$ 的第 $h$ 道工序的可选加工机器数；
$O_{j h}$ ：工件 $j$ 的第 $h$ 道工序；
$M_{i j h}$ ：工件 $j$ 的第 $h$ 道工序在机器 $i$ 上加工；
$p_{i j h}$ ：工件 $j$ 的第 $h$ 道工序在机器 $i$ 上的加工时间；
$s_{j h}$ ：工件 $j$ 的第 $h$ 道工序加工开始时间；
$c_{j h}$ ：工件 $j$ 的第 $h$ 道工序加工完成时间；
$d_j$ ：工件 $j$ 的交货期；
$L$ ：一个足够大的正数；
$C_j$ ：每个工件的完成时间；
$C_{\text {max }}$ ：最大完工时间；
$T_o: T_o=\sum_{j=1}^n h_j$ ，所有工件工序总数；
$x_{i j h}=\left\{\begin{array}{l}1, \text { 如果工序 } O_{j h} \text { 选择机器 } i ; \\ 0, \text { 否则；}\end{array}\right.$
$y_{i j h k l}=\left\{\begin{array}{l}1, \text { 如果 } O_{i j h} \text { 先于 } O_{i k l} \text { 加工；} \\ 0, \text { 否则；}\end{array}\right.$

1.2约束条件

FJSP的目标函数是最大完工时间最小。完工时间是每个工件最后一道工序完成的时间，其中最大的那个时间就是最大完工时间（makespan）。它是衡量调度方案的最根本指标，主要体现车间的生产效率，如下式所示：

$f=\min \left(\max _{1 \leq j \leq n}\left(C_j\right)\right)$

2.多元宇宙算法

多元宇宙算法原理请参考：https://blog.csdn.net/u011835903/article/details/107785205

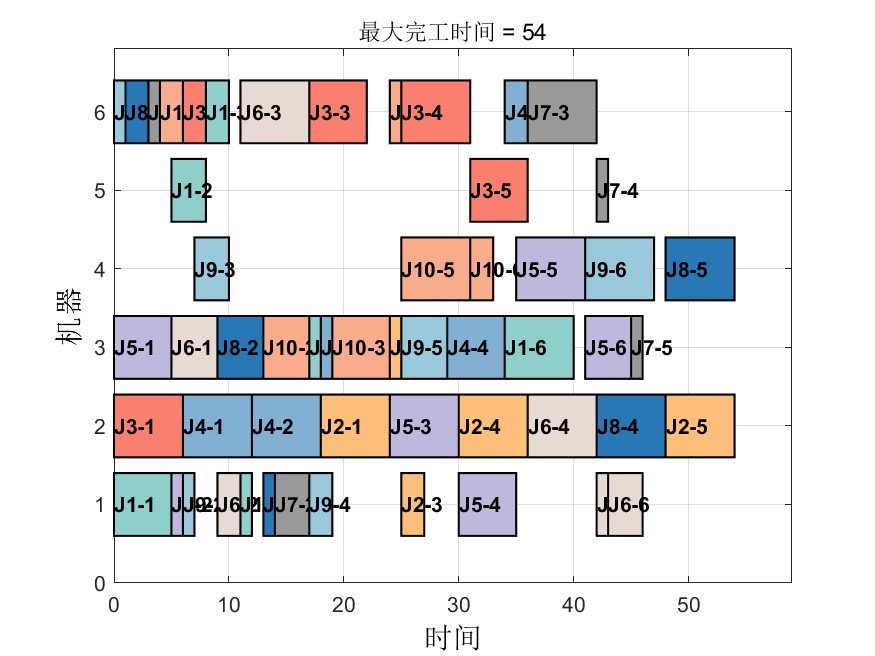

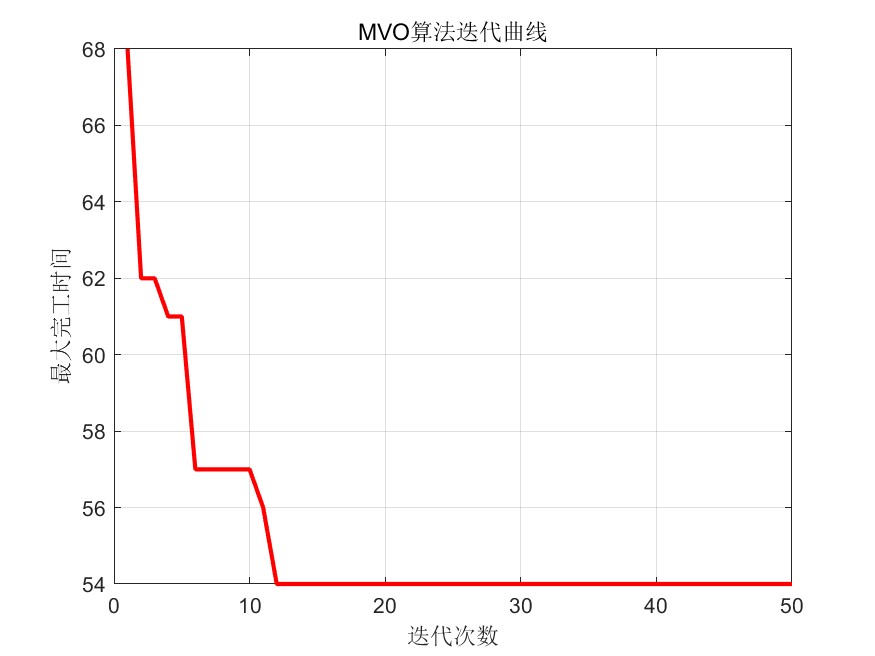

3.实验案例及结果

本文采用Brandimarte 数据集进行测试

Brandimarte 数据集是柔性作业车间调度问题（FJSP）中的一个经典数据集，用于研究和测试各种调度算法。该数据集包含了多个工件和机器的调度信息，旨在优化生产线上的任务顺序，以达到最小化完成时间、最大化效率或最小化成本等目标。Brandimarte 数据集的格式如下：第一行包含至少两个数字：第一个数字表示工件数，第二个数字表示机器数，第三个数字表示每道工序平均可有几台机器加工。接下来的每一行表示一个工件的各工序可用机器情况。

在这里插入图片描述
