本文详细解释了NPN和PNP两种类型的晶体管在导通时的电平输出，并介绍了PNP与NPN型传感器的六种类型及其接线图，包括常开、常闭和共有的工作模式。
自记：
网上有些前后内容是相反的，估计自己就没明白，此为分析后得出结论，我将NPN和PNP内容反过来了，看完后可懂

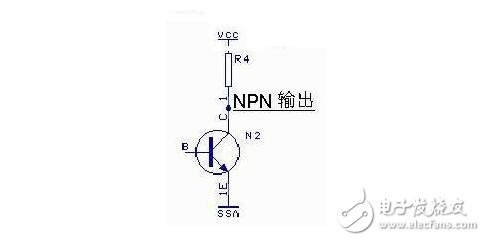

1、NPN（源型）：当导通时输出低电平
当导通时，信号输出线out和0v线连接，相当于输出低电平：0V。

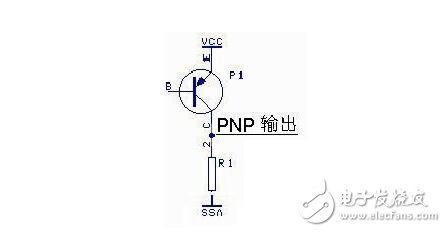

2、PNP（漏型）：当导通时输出高电平
当导通时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线，24V。
传感器：
PNP与NPN型传感器（开关型）分为六类：
1、NPN-NO（常开型）
2、NPN-NC（常闭型）
3、NPN-NC+NO（常开、常闭共有型）
4、PNP-NO（常开型）
5、PNP-NC（常闭型）
6、PNP-NC+NO（常开、常闭共有型）
PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。
1、PNP类
PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。
对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。
对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。
对于PNP-NC+NO型，其实就是多出一个输出线OUT，根据需要取舍。

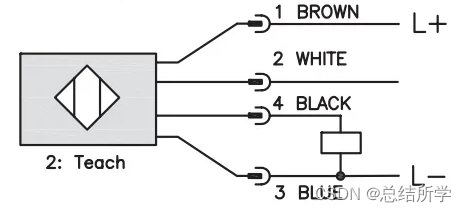

图 1. PNP 传感器接线图
2、NPN类
NPN是指当有信号触发时，信号输出线out和0v线连接，相当于输出低电平，ov。
对于NPN-NO型，在没有信号触发时，输出线是悬空的，就是0v线和out线断开。有信号触发时，发出与OV相同的电压，也就是out线和0V线连接，输出输出低电平OV。
对于NPN-NC型，在没有信号触发时，发出与0V线相同的电压，也就是out线和0V线连接，输出低电平0V。当有信号触发后，输出线是悬空的，就是0V线和out线断开。
对于NPN-NC+NO型，和NPN-NC+NO型类似，多出一个输出线OUT，及两条信号反相的输出线，根据需要取舍。

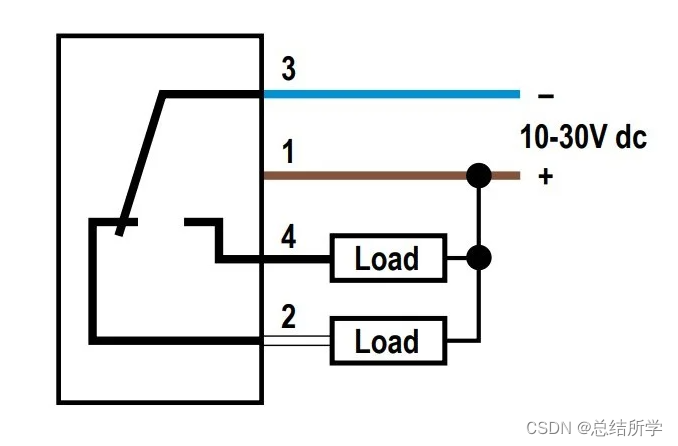

图 2.NPN 传感器接线图
