ESP826612-E芯片拥有17个GPIO引脚，但并非所有引脚在所有开发板上都可用。某些GPIO有特定功能，一些不推荐使用。了解这些GPIO的特性和限制对于有效利用ESP8266进行项目开发至关重要。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

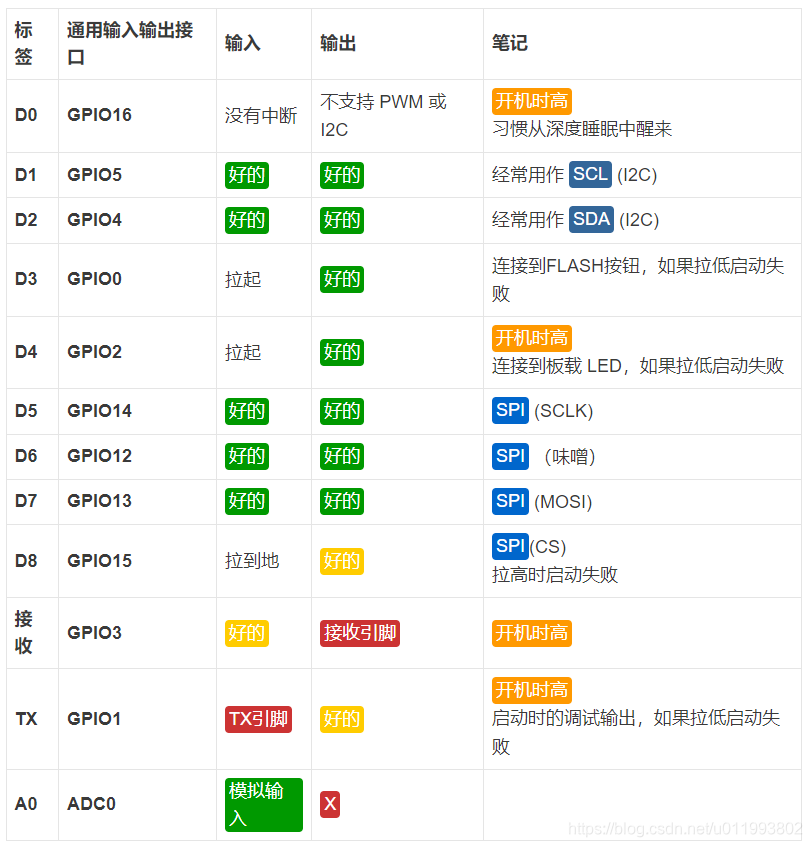

ESP8266 12-E 芯片带有 17 个 GPIO 引脚。并非所有 ESP8266 开发板都暴露了所有 GPIO，有些 GPIO 不建议使用，有些则具有非常具体的功能。
在这里插入图片描述
