工业级多模式双麦双独立通道多模式超强回音消除模组A-59

A-59是一款高性能的数字语音处理模块，针对所有免提全双工通话设备中的回音问题进行消除（AEC），并具环境噪音压制(ENC)功能，及定向拾音(BF)功能,让通话设备获得更好的语音品质。

A-59的优异处理性能，可以在消除大音量喇叭声音的同时，并最大保持全双工的流畅度，可以让语音识别及交互设备更准确的提高语音识别率。

A-59可以在监听喇叭音量95DB左右时，麦克风靠近喇叭1CM处，也能完全屏蔽喇叭回音。只要保证结构本身的稳定合理，即使喇叭及咪头的距离小于6CM，喇叭的音量大于100DB，选用A-59模组同样可以达到消除回音的效果，并最大保证通话的流畅。

A-59在具有强力消回音功能的同时，还具有远场拾音功能（AGC），在开启远场程序时，麦克风的拾音范围可以达到50-500CM(常规灵敏度-42DB麦克风),满足大空间的拾取要求.

  A-59还具有双麦双波束独立拾音功能（Beam Forming），在可以加入双麦的设备上，开启波束拾音功能后，可以实现2个不同方向的拾音波束，并且2个波束通道拾取的声音为独立输出，可以在同一个模块下，实现2人通话模式，或者实现2人独立拾音独立识别模式0

   A-59的接口丰富，可以数字音频和模拟音频输入输出，数字模拟音频混合方式使用，可以满足各类应用设备的不同接口适配，快速完成项目设计。

• 应用领域：

  主要应用各类音频通话产品，安防监控，楼宇通话，会议设备，远程报警等等。能方便快捷的与各类音频拾取系统连接。

• 智能小区，别墅门禁，智能家居通话对讲系统。
• 车载蓝牙通话系统，车载语音识别智能设备。
• 虚拟人偶对话互动及各类语音识别交互产品。
• 面对面双人短距离独立拾音记录系统。
• 定向通话拾音记录降噪设备。
• 智能远程多媒体教育通话系统，企业远程会议设备。
• 矿山矿井呼叫报警系统，银行客服通话系统，安防通话设备。
• 停车场/公共场所的门卡，自助服务系统的通话对讲。
• 监狱/医院呼叫服务通话系统。
• 电梯、企业写字楼、生产车间等广播对讲/监听系统。

• 模块电气性能指标：
• 输入电压：直流+4V～+6.5V
• 工作电流：28-30mA
• LINE OUT模拟音频输出端口阻抗10KΩ，信噪比(SNR)91dB,最大输出幅度1.5Vrms.
• LINE IN 模拟参考音频输入端口阻抗47KΩ，输入信号最大幅度1Vrms.
• 麦克风录音拾取范围:10cm-500cm（不同固件距离不同）.
• 回音消除指标:100db
• 可消除回音空间延迟时间:100mS
• 最佳状态,有效降噪指标：45dB
• 工作温度：-40度～85度（工业级温度）
• 工作湿度:相对湿度小于90%

• A-59功能特性讲解:

1. 双麦克风双波束拾音功能

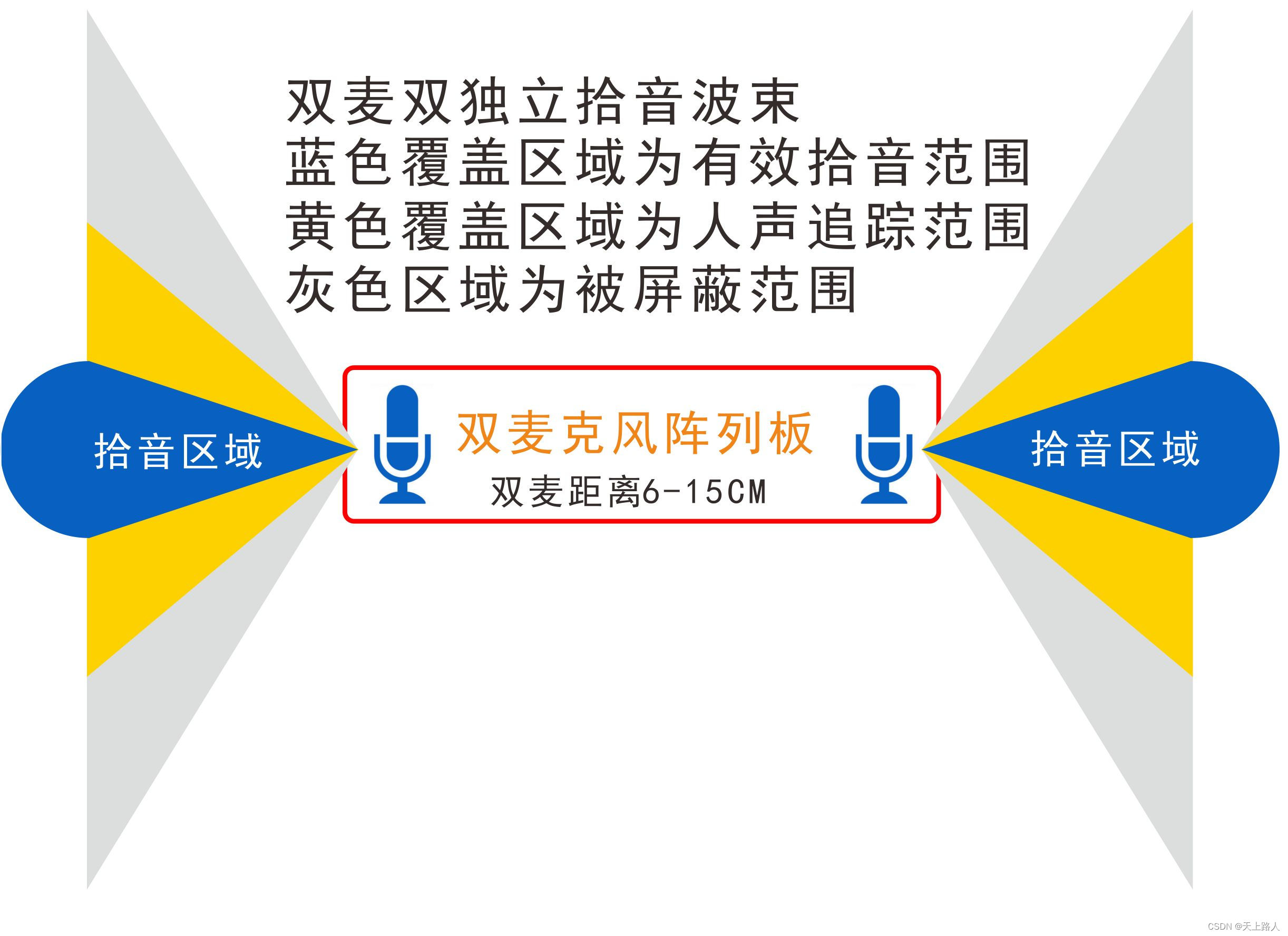

        常规模组由于芯片处理能力及算法版本因素，在使用双麦克风时，只能设计为单拾音波束的方式，而A-59模块具有的超强芯片处理能力，可以在原双麦克风硬件不变的情况下，设计出2个不同方向的拾音波束，让拾取人声的方向可选性和自由性更加方便实用。双波束拾音如下图示意。

    A-59的双拾音束功能可以按按照拾音范围的要求，覆盖2个不同角度的区域，2个拾音方向角度可以按需要调整。

拾音波束内的区域可以分为三个区域，最中间的蓝色锥形区域是拾音的主要有效区域，此范围内获取的人声信号幅度为最大。

蓝色区域2侧的黄色区域为人声跟踪区域，即有说话人在黄色范围内走动时，拾音系统会判断跟踪，此范围的人声虽然有效，但已逐渐衰减。

黄色区域2侧的灰色区域为无效区域，该范围内的任何声音会被尽量衰减屏蔽。

以上三个区域之中，蓝色区域和黄色区域的角度大小可以按需要调整，以及蓝色区域为中心的锥形拾取方向也可以按需要调整。（注意：调整角度无法硬件上设置，需由我们技术人员重新更改A-59模块工作固件参数并烧录）

2.双麦克风双通道音频独立输出功能（包括模拟音频和数字音频）

A-59模组双拾音波束模式下，可以让2个左右麦克风获取的有效音频独立从各自左右声道音频输出，如下图示意。

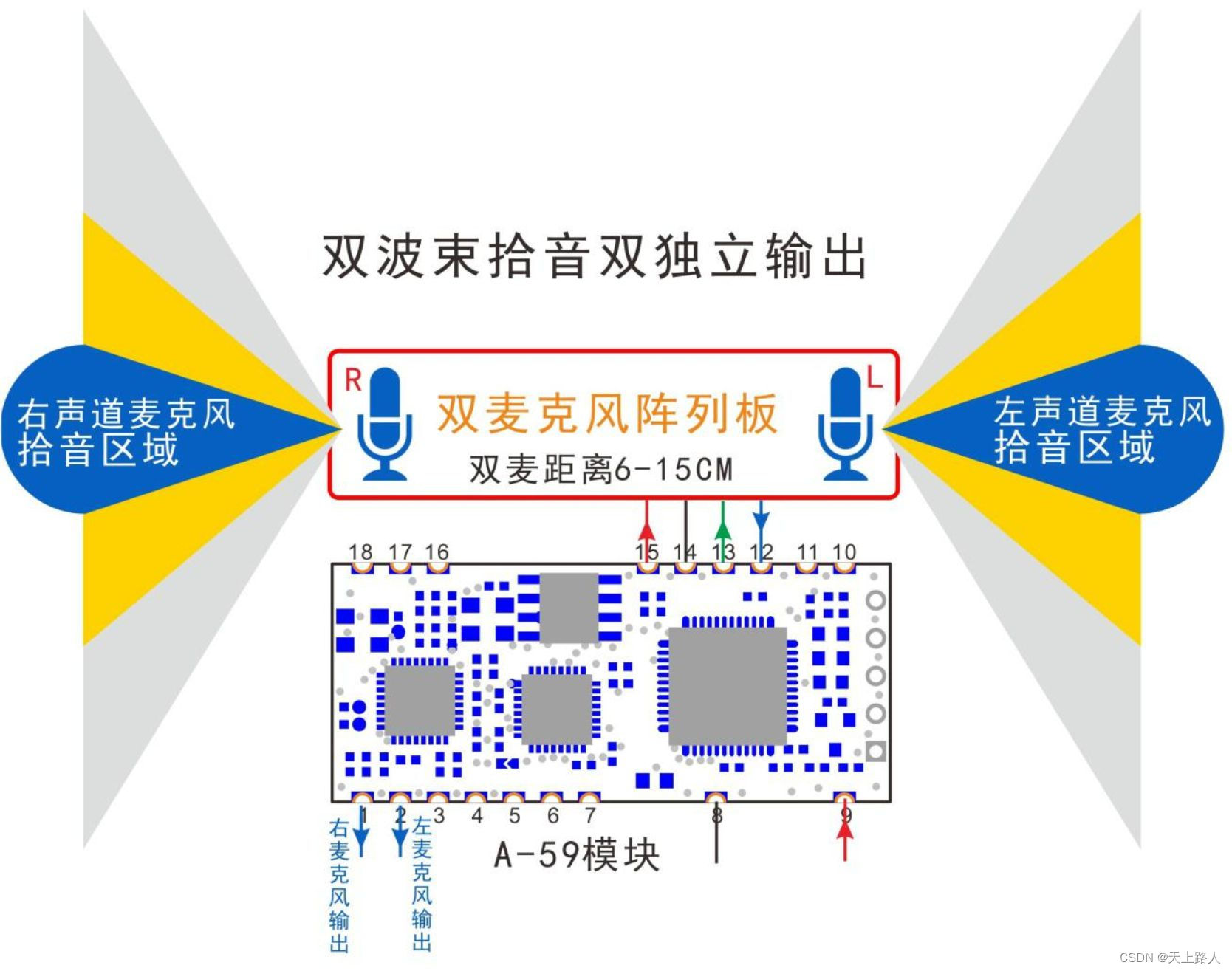

         双麦克风在分别拾取2个方向的不同声音之后，经过DSP处理之后，再从A-59模组的端口1和端口2分别输出模拟音频信号，1对应右麦克风音频，2对应左麦克风音频。

          同时在A-59模块的数字音频输出端口5, 6 ,7，也是独立的双通道独立音频输出。该数字音频为I2S格式，数据格式为主模式，采样率16K，16位，左对齐。

          双通道功能模式下，通道内都把对方的音频作为回音消除参考信号进行了采集，因此可以实现双通道之间互相全双工通话，并且无回音干扰问题。

          A-59模块所有工作模式，都支持双音频通道独立输出，也可以作为立体声全双工通话拾音降噪消回音功能使用，在某些情况下，也可以单独选用某一个声道作为工作通道。

• 回音消除应用设计说明及系统连接框图:
• 模式1
•

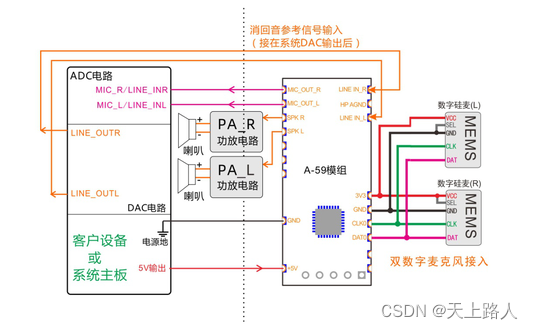

麦克风选用2个数字硅麦克风,数据格式为PDM格式。2个数字麦克风MIC0的相应脚位上可以设置为左右麦克风输入。麦克风的灵敏度常规推荐选用-26dBFS(相当于电容麦克风的-42dB规格)。在实际应用中可以根据需要的拾取距离而选择不同灵敏度规格的。

2个数字麦克风拾取的音频信号经过DSP的消回音及降噪处理后,从模组端口1和2单端方式输出,此信号可以连接到下一级系统主板的MIC 输入或LINE IN左右声道输入端口上，如果下一级的MIC输入或LINE IN是差分输入方式，则差分输入的N极（负极）悬空或接地。

A-59的LINE IN R以及LNIE IN L为消回音参考信号的左右声道输入端口,可以分别连接系统主板的左右声道功放输出端口正极，如果功放功率比较大，则需要串连电阻进行限幅衰减，以匹配LINE IN 的最大信号输入要求。

模式二

此模式与模式一基本相同，包括数字麦克风的选型和基本连接。

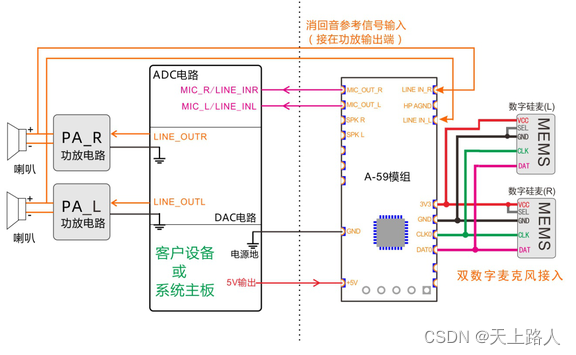

差别主要是功放电路的连接上，此模式下功放音频的输入信号连接在A-59模组的下行音频输出端口3和4。

此模式的优点是系统的上下行信号都经过A-59的内部处理，可以保证回音消除的效果更完善，以及全双工效果更流畅。

此模式需要切入功放电路和系统主芯片之间，因此此模式仅适合全新设计的主板电路，对于已经是成品主板的电路，则推荐模式一方式即可。

在不具备波束功能的固件模式下，双麦克风可以任选一个麦克风接入的方式，作为单麦克风单通道的方式使用。
