双麦克风阵列立体声双声道独立拾音降噪消回音模组

A-59双麦克风独立声道拾音测试讲解

前言

最近手头又来了个新方案,在桌面上使用两套麦克风和小音箱进行近距离两边语音输入和播放.能实现近距离的左右声道的独立拾音.两边的声音不会受对方的喇叭和麦克风干扰.

测试平台组成介绍

一,双麦克风阵列拾音降噪模组A-59

先我们使用模组型号是A-59双麦克风阵列拾音降噪模组,这个模组分两个版本,一种是自带USB声卡模组,只需要用USB数据线和具有电脑或者安卓系统的设备进行连线,方便快捷.另一种是不带USB声卡的模组,尺寸更小巧.适合一些体积小巧,没有操作系统的设备进行连接.两种各有各的优点.

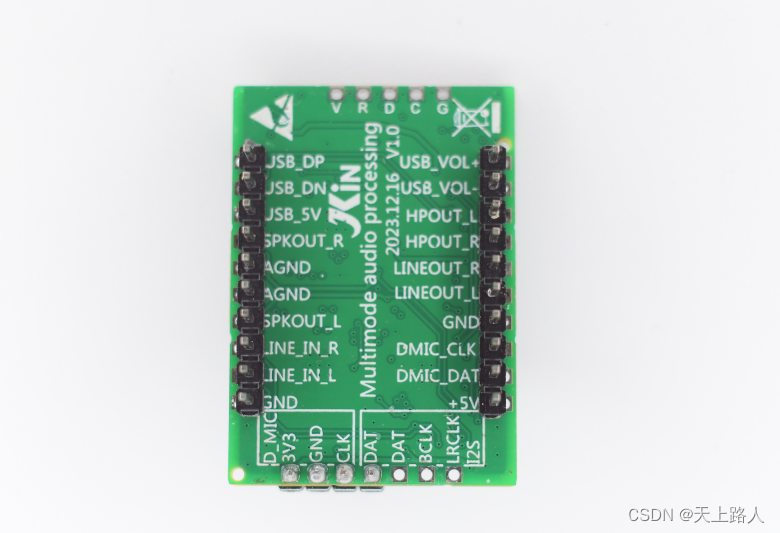

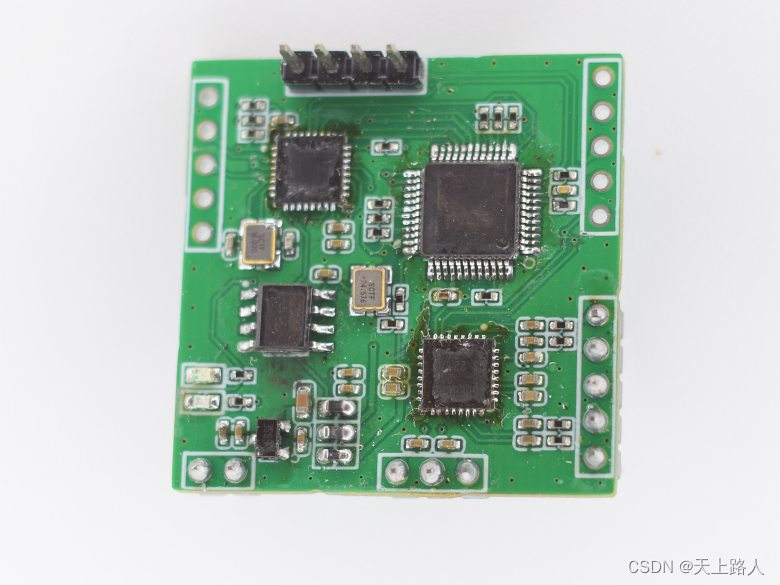

USB版本 (正面)

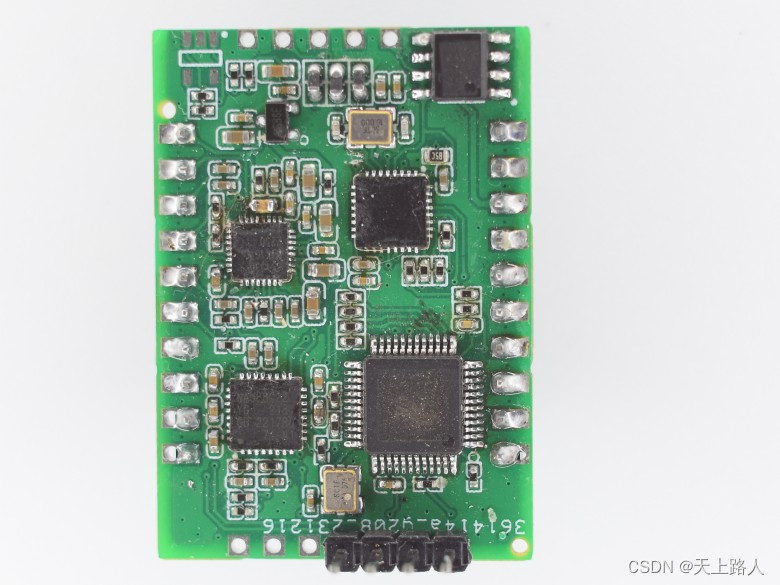

USB版本 (背面)

无USB版本 (正面)

无USB版本(背面)

 二,双数字麦克风阵列板

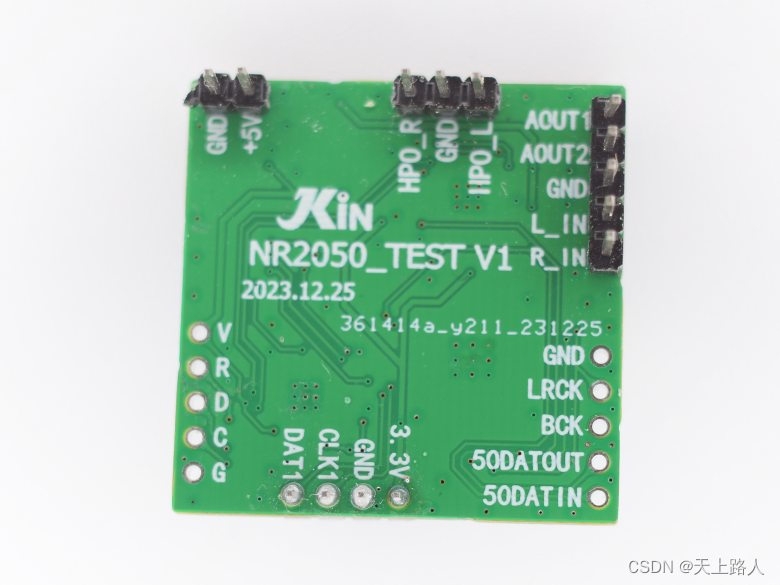

    由于双麦克风组阵列需要对两个麦克风的误差要求绝对的一致性.所以一般推荐使用数字麦克风,并且对两个麦克风的间距也需要设置,以保证两个麦克风之间不会产生相互干扰.所以麦克风板的间距要根据模组的设置距离进行适配.这次我们选择了6cm间距的麦克风进行测试.三

双麦克风阵列板

三,模组测试扩展底座

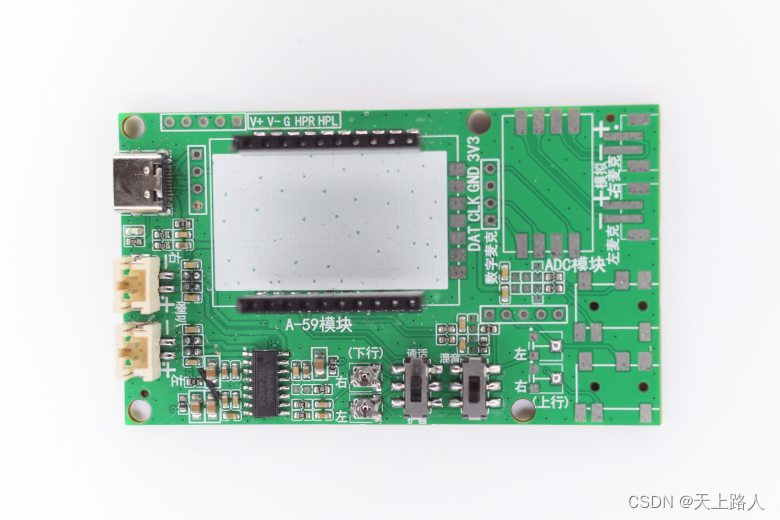

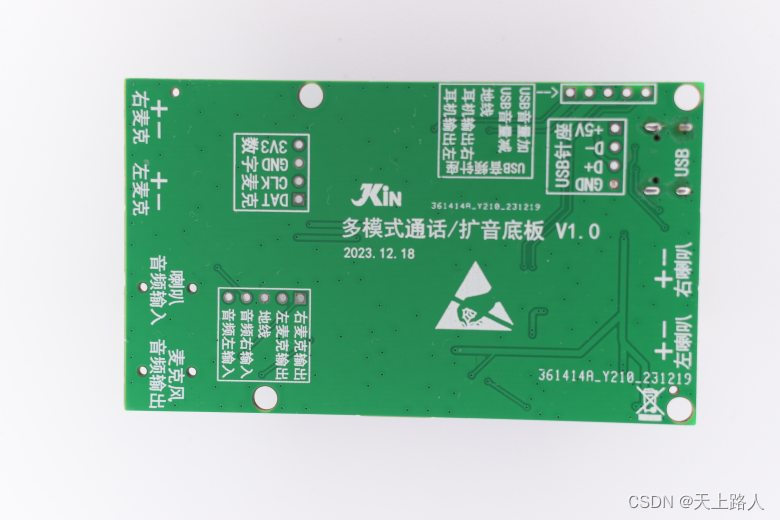

        为了配合模组的左右声道对独立的拾取,我们的测试扩展底座.设计了两个独立麦克风拾音和喇叭播放线路.并且设置了大功率的立体声功放.如果需要使用模拟麦克风进行测试.也提供了模拟麦克风转数字信号的转换板脚位和USB供电和数据接口

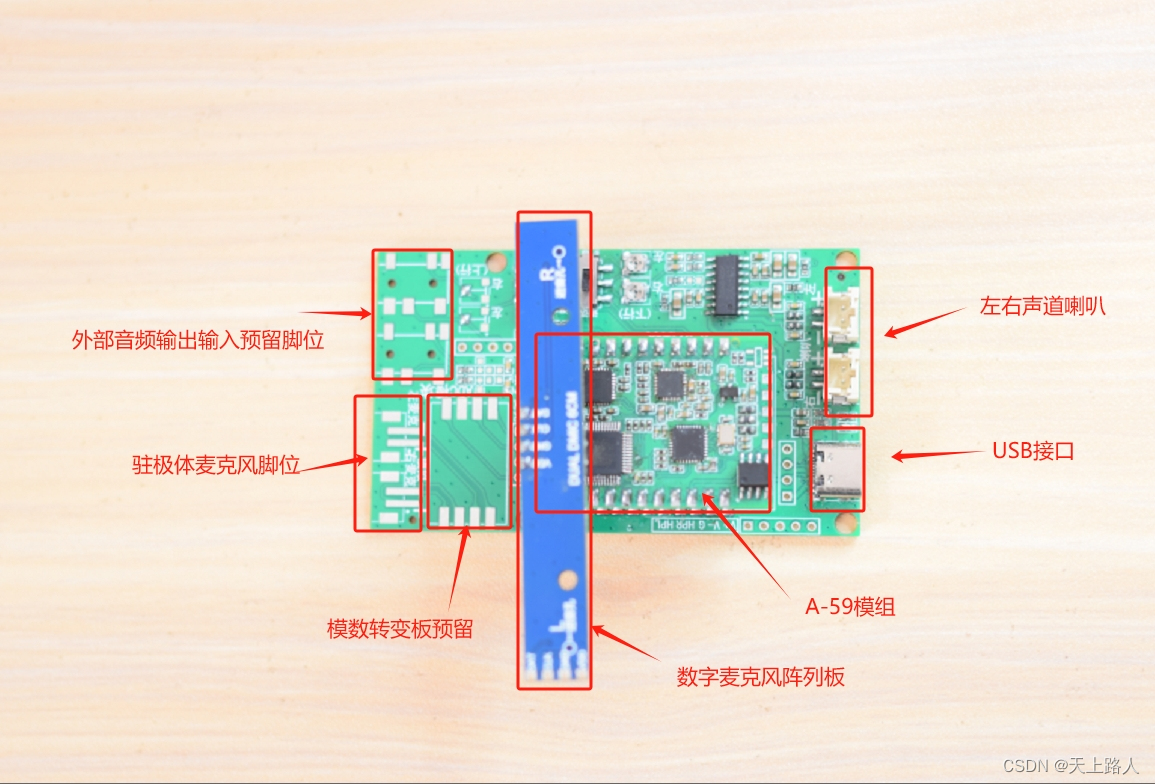

测试平台功能区介绍

模组工作原理

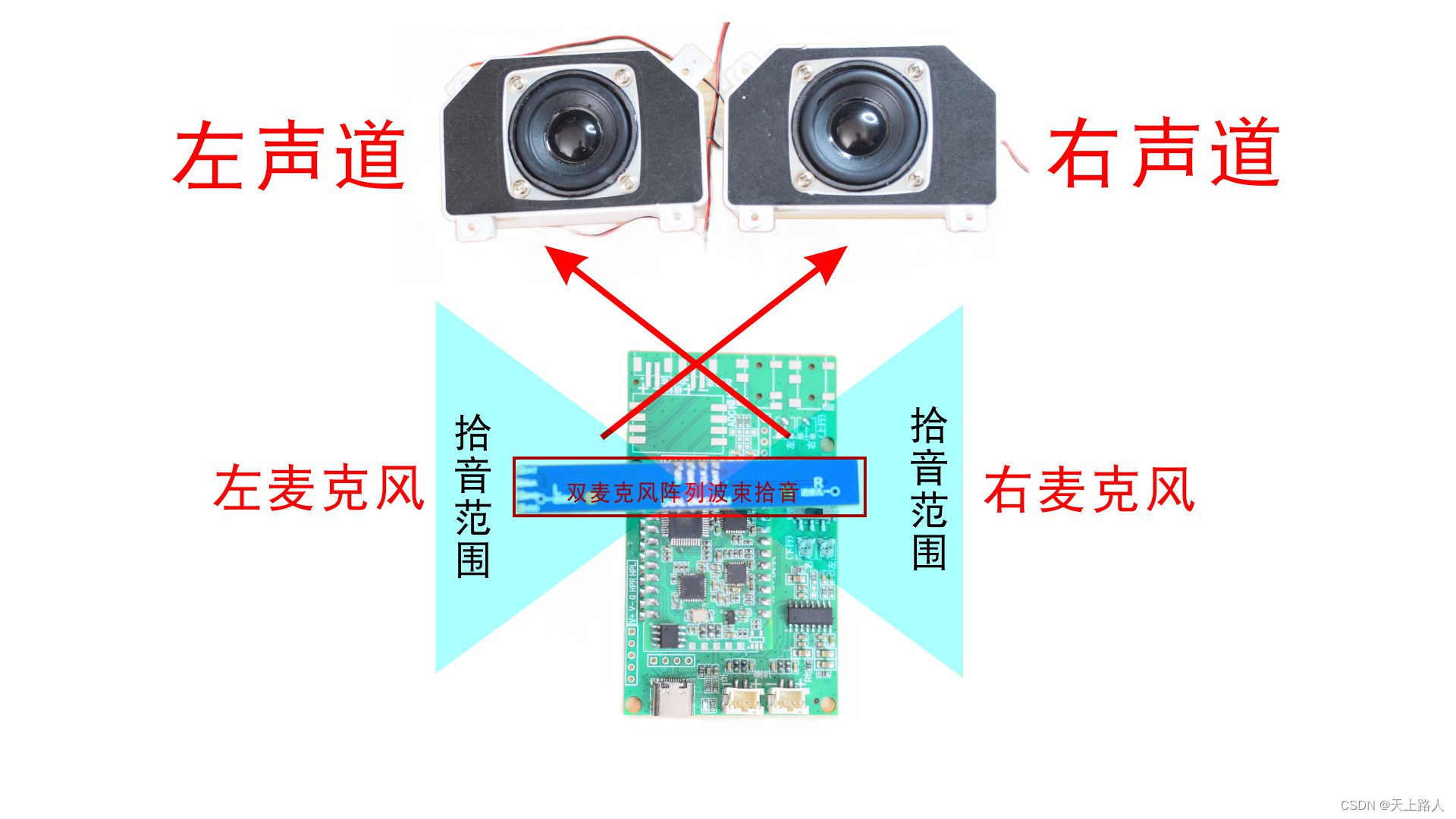

模组根据双麦克风阵列波束成型原理,会在两个麦克风的拾取范围形成一个可拾取的夹角范围,并且对于夹角以外的声音进行降噪压制.保障声音不会收录进麦克风.

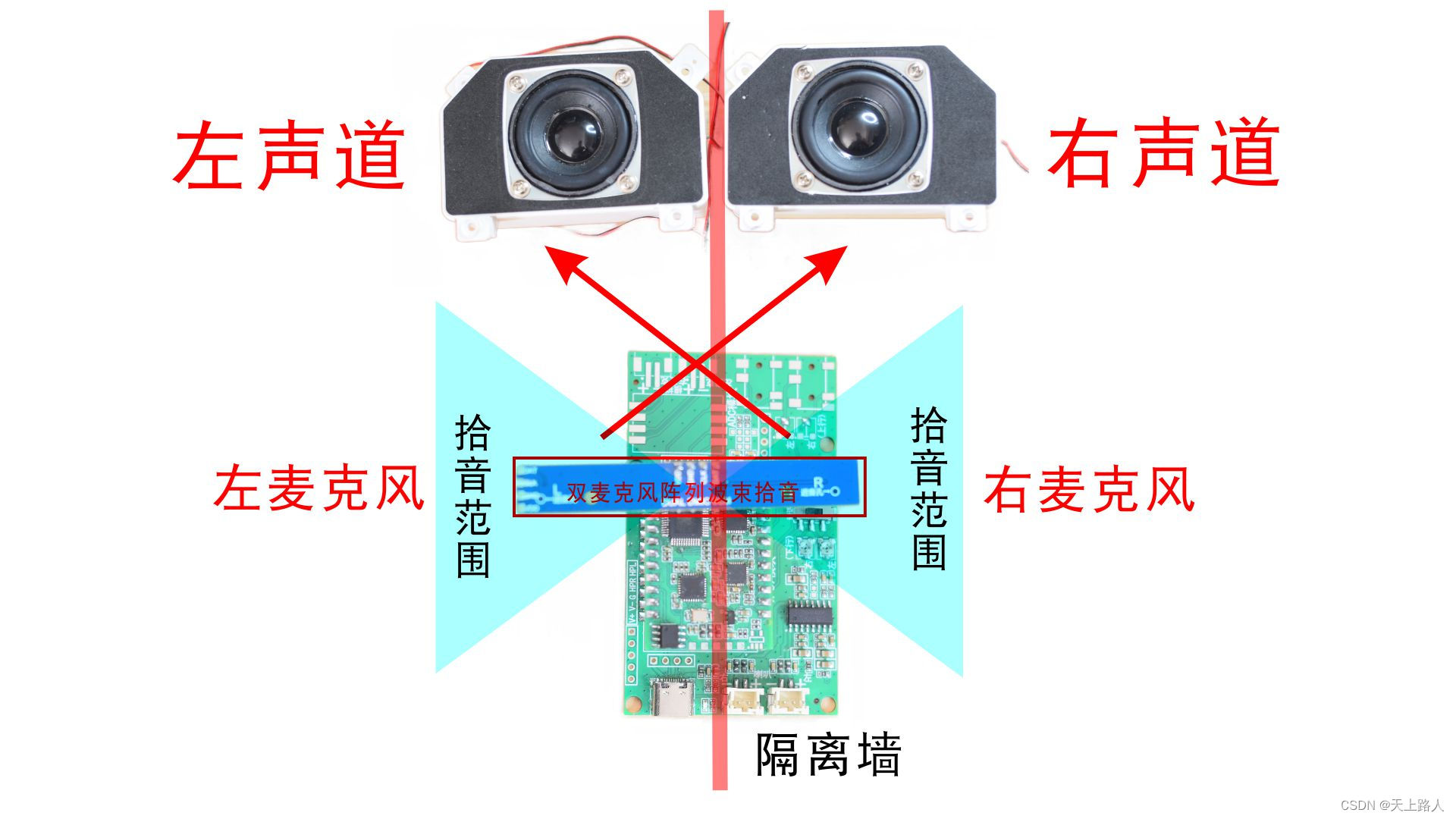

双麦克风阵列波束程序工作原理

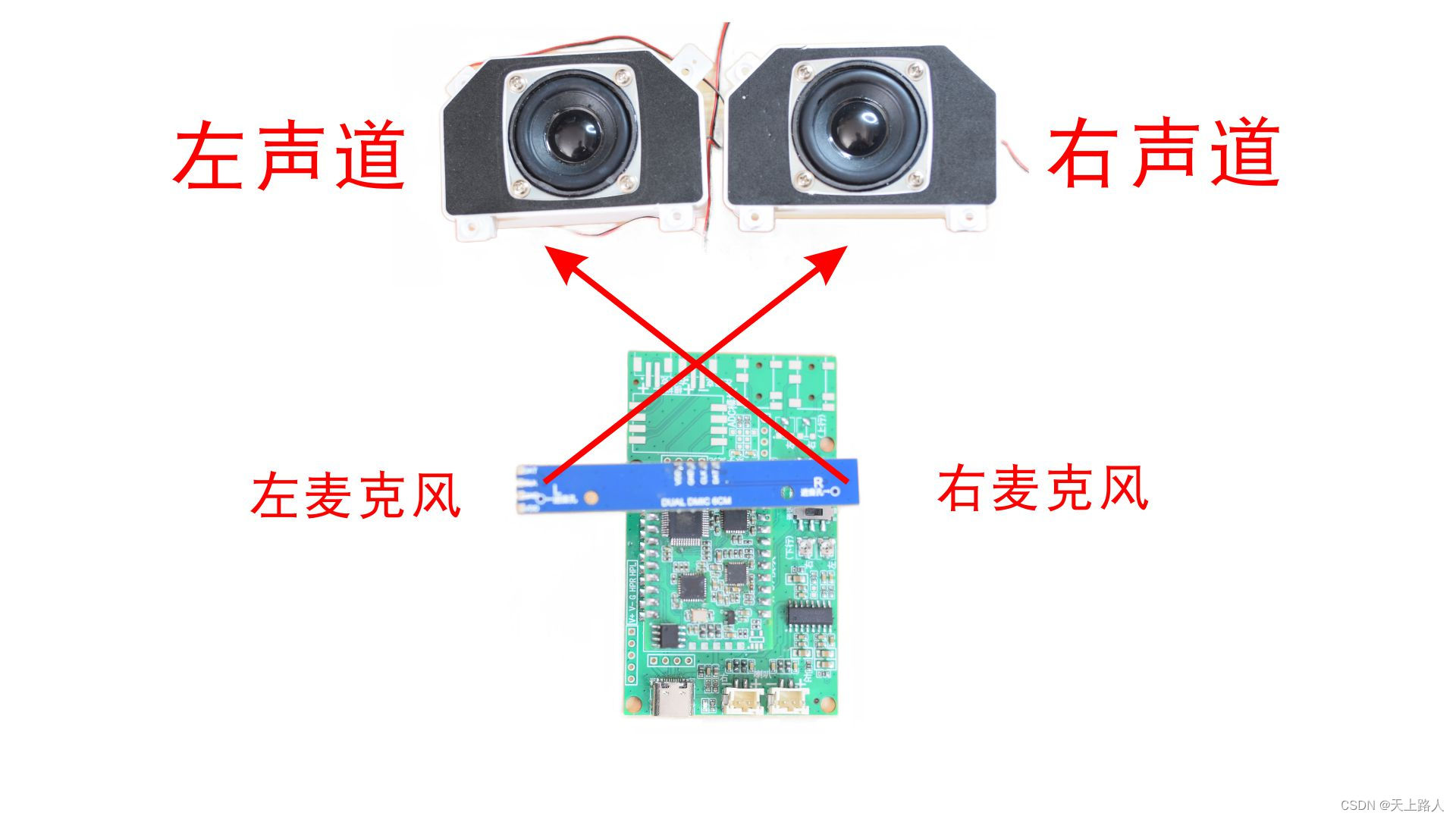

 由于两个麦克风之间是非拾音区域.所以相当于在两个麦直接形成了一道无形的隔绝墙,能有效把两边的声音进行各种隔离.

 测试过程

混合录制测试

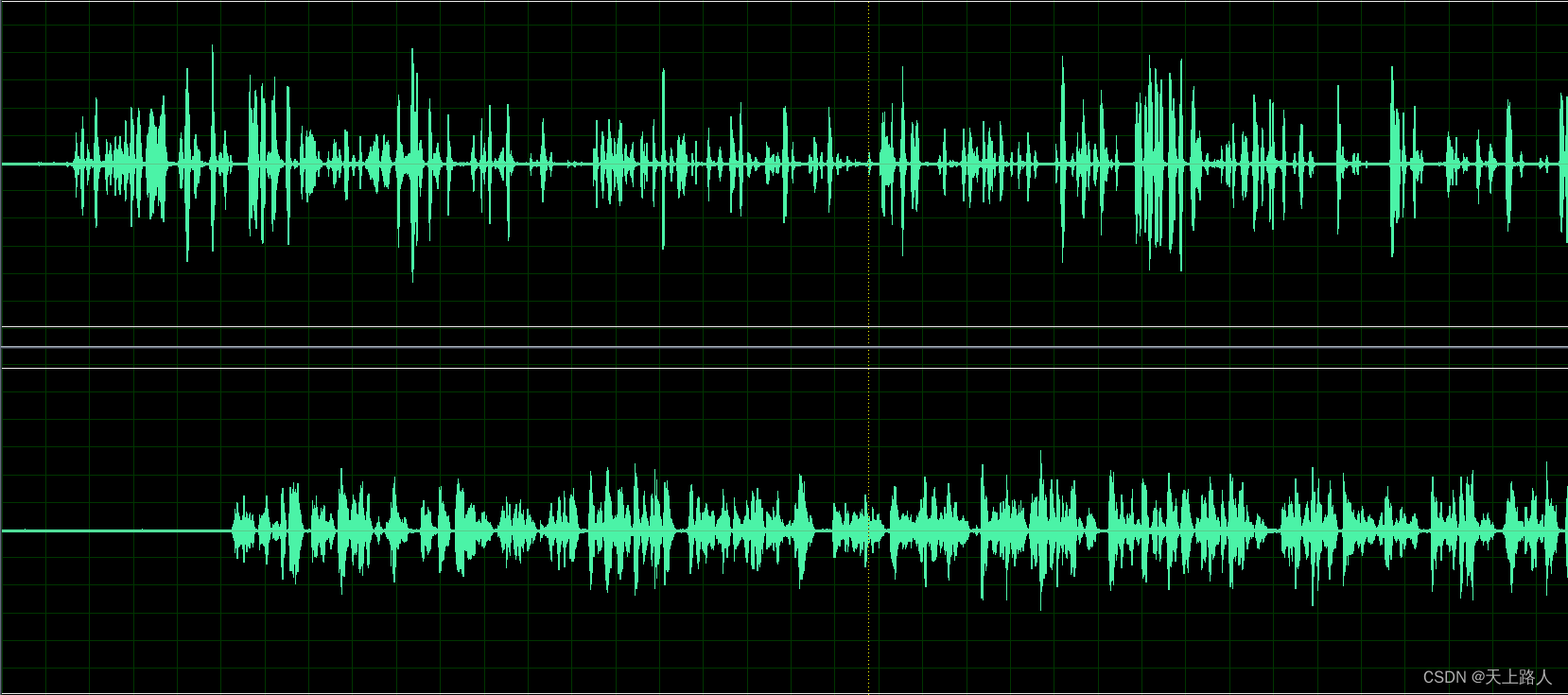

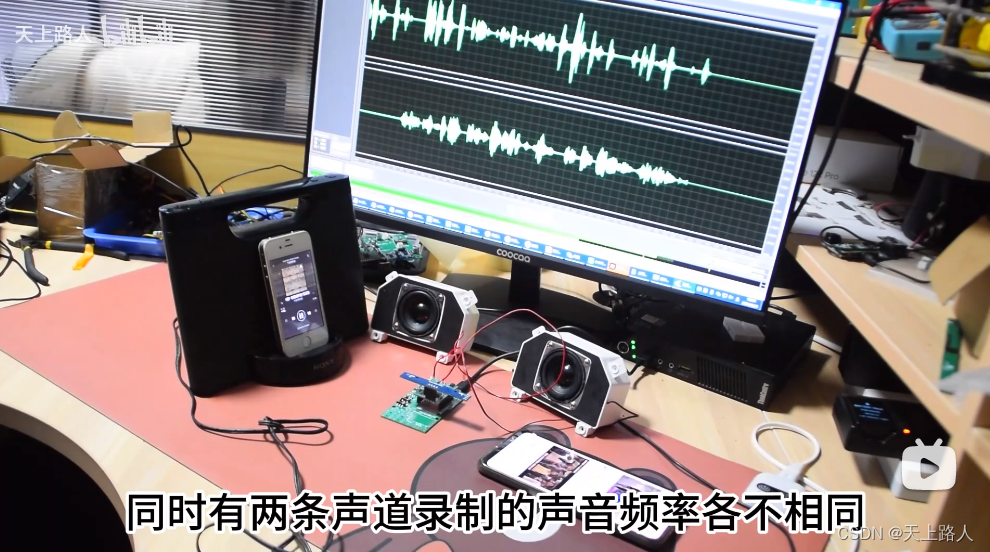

我们在测试中使用了两个手机播放设备来进行模拟测试,当两个设备同时开启的时候.我们从电脑的录音软件上可以看到上下两个声道录制的麦克风波形,

从波形上来看两个声道的频率是完全不同的.

录音文件播放

我们把录音文件提前出来.把每个声道独立播放.听下录制的效果怎样.

上声道播放

双声道上音轨播放

下声道播放

双声道录制下



   从提取的录音文件我们进行单独播放来看各自的麦克风只拾取到自己范围的声音.每个声道都可以独立录制各自的声音.不会被受到对方声道干扰.

双麦克风阵列拾音范围测

接下来我们用手机来检查一下两个麦克风的拾音大概范围情况

双声道拾取范围

结语

          这次测试我们准确的了解了双麦克风阵列独立声道拾音的性能和应用.这项技术可以应用在一些近场对讲通话场景中.

比如银行柜台通话

双通翻译设备
