【项目技术介绍篇】若依开源项目RuoYi-Cloud后端技术介绍

作者介绍：本人笔名姑苏老陈，从事JAVA开发工作十多年了，带过大学刚毕业的实习生，也带过技术团队。最近有个朋友的表弟，马上要大学毕业了，想从事JAVA开发工作，但不知道从何处入手。于是，产生了写一个博客专栏想法，介绍当前互联网企业JAVA项目开发如何快速入门。

本文收录于《30天企业JAVA项目开发实战入门》专栏，该专栏内容以当前互联网软件企业中的项目实战为线索，介绍企业JAVA项目开发中涉及到的开发流程、技术、工具、规范要求等等。帮助想从事JAVA开发的大学生或新人，更快的、更好的入门JAVA后端开发工作。

一、前言

由于本专栏项目实战学习，是以若依开源项目RuoYi-Cloud为示例。所以，本文介绍一下若依开源项目RuoYi-Cloud后端技术；

• 若依项目RuoYi-Cloud简介

  若依项目RuoYi-Cloud 是一个 Java EE 企业级的开源免费的快速开发平台，是一个基于Spring Boot、Spring Cloud & Alibaba的微服务的权限管理系统。如果想快速的开发一个Java EE 企业级项目，可以在若依项目的基础上，开发定制自己的项目。尤其是如果要开发一个后台管理系统，由于若依开源项目中已经内置完整的权限管理模块，所以能够更加快速的完成项目的开发工作；

• 若依项目RuoYi-Cloud技术选型

采用前后端分离的模式，微服务版本前端基于 Vue/Element UI ；
后端采用Spring Boot、Spring Cloud & Alibaba微服务架构；
注册中心、配置中心选型Nacos，权限认证使用Redis；
流量控制框架选型Sentinel，分布式事务选型Seata；

• 若依项目官方网站和文档地址

若依官网地址：https://www.ruoyi.vip/

若依演示地址：https://vue.ruoyi.vip/login

技术文档地址：https://doc.ruoyi.vip/ruoyi-cloud/

代码下载地址：https://gitee.com/y_project/RuoYi-Cloud

二、技术介绍

若依项目RuoYi-Cloud工程，后端技术栈主要包括 Spring Boot、Spring Cloud & Alibaba、Nacos、Sentinel；

• Spring Boot 是一款开箱即用框架，提供各种默认配置来简化项目配置。让我们的Spring应用变的更轻量化、更快的入门。 在主程序执行main函数就可以运行。你也可以打包你的应用为jar并通过使用java -jar来运行你的Web应用。它遵循"约定优先于配置"的原则， 使用SpringBoot只需很少的配置，大部分的时候直接使用默认的配置即可。同时可以与Spring Cloud的微服务无缝结合。

• Spring Cloud是一系列框架的有序集合。它利用Spring Boot的开发便利性巧妙地简化了分布式系统基础设施的开发， 如服务发现注册、配置中心、消息总线、负载均衡、断路器、数据监控等，都可以用Spring Boot的开发风格做到一键启动和部署。 Spring Cloud并没有重复制造轮子，它只是将目前各家公司开发的比较成熟、经得起实际考验的服务框架组合起来， 通过Spring Boot风格进行再封装屏蔽掉了复杂的配置和实现原理，最终给开发者留出了一套简单易懂、易部署和易维护的分布式系统开发工具包。

• Spring Cloud Alibaba：是一个基于Spring Cloud的生态系统，它集成了阿里巴巴的多种开源项目，旨在为微服务架构提供解决方案和支持。它包括服务注册与发现、配置中心、流量控制、熔断降级、消息队列等，使得开发者可以快速构建、部署和管理云原生应用。同时，Spring Cloud Alibaba也与Spring Cloud进行深度融合，提供了一些额外的功能，如Spring Cloud Gateway的集成、Spring Cloud Sleuth的链路跟踪等。

  其中，Spring Cloud Alibaba的核心项目包括：
  Nacos：一个分布式的服务发现和配置管理平台，支持多种协议和数据格式。
  Sentinel：一个流量控制和熔断降级的框架，提供实时监控和告警机制。
  RocketMQ：一个分布式消息队列系统，支持高吞吐量、可靠性和灵活性。
  Alibaba Cloud ACM：一个云原生应用配置中心，支持多语言客户端、实时配置更新和历史版本管理。
  Alibaba Cloud OSS：一个对象存储服务，支持多种数据类型和应用场景。

2.1 工程结构介绍

如下是若依项目RuoYi-Cloud工程的目录结构：

com.ruoyi
├── ruoyi-ui              // 前端框架 [80]
├── ruoyi-gateway         // 网关模块 [8080]
├── ruoyi-auth            // 认证中心 [9200]
├── ruoyi-api             // 接口模块
│       └── ruoyi-api-system                          // 系统接口
├── ruoyi-common          // 通用模块
│       └── ruoyi-common-core                         // 核心模块
│       └── ruoyi-common-datascope                    // 权限范围
│       └── ruoyi-common-datasource                   // 多数据源
│       └── ruoyi-common-log                          // 日志记录
│       └── ruoyi-common-redis                        // 缓存服务
│       └── ruoyi-common-seata                        // 分布式事务
│       └── ruoyi-common-security                     // 安全模块
│       └── ruoyi-common-swagger                      // 系统接口
├── ruoyi-modules         // 业务模块
│       └── ruoyi-system                              // 系统模块 [9201]
│       └── ruoyi-gen                                 // 代码生成 [9202]
│       └── ruoyi-job                                 // 定时任务 [9203]
│       └── ruoyi-file                                // 文件服务 [9300]
├── ruoyi-visual          // 图形化管理模块
│       └── ruoyi-visual-monitor                      // 监控中心 [9100]
├──pom.xml

目录结构使用说明如下：

• ruoyi-ui ，前端工程目录，在实际项目开发中，由于是采用前后端分离模式的，该目录会单独剥离出来，成为一个独立的前端工程，由专门的前端开发人员进行管理维护；

• ruoyi-gateway，网关模块，包括路由转发、异常处理、限流、降级、接口、鉴权等等，是系统对外提供接口服务的唯一入口；

• ruoyi-auth，认证模块，包括登录认证，系统退出，刷新令牌等等，用于判断一个用户是否为合法用户的处理过程；

• ruoyi-api，接口模块，即内部的微服务模块之间，需要提供接口给对方调用，需要在接口模块中进行定义；如ruoyi-api-system中提供系统接口；

• ruoyi-common，通用模块，即在这里封装各个模块公用的方法，包括核心模块、权限范围、多数据源、日志记录、系统接口等等；

• ruoyi-modules，业务模块，即在这里定义项目中的业务模块（也叫微服务），比如用户模块、订单模块、商品模块等等跟项目实际业务相关的模块；

• ruoyi-visual，微服务状态监控模块，一个图形化管理工具，用来对系统中的所有微服务的状态进行监控；

2.2 技术架构介绍

若依项目RuoYi-Cloud后端技术架构采用了阿里巴巴开源的Spring Cloud Alibaba微服务开发解决方案。（PS：官方地址：https://sca.aliyun.com/zh-cn/）

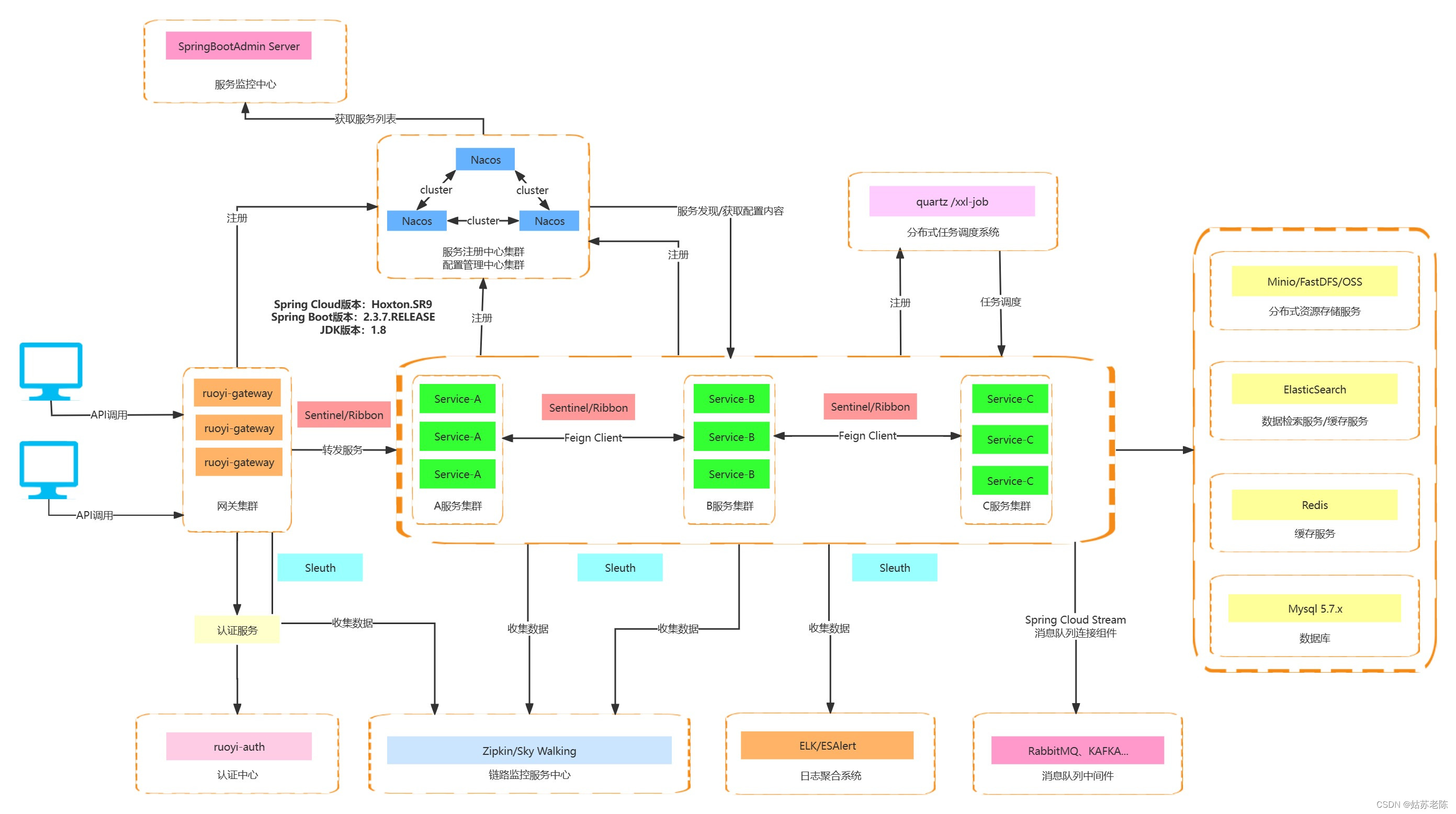

如下是若依项目RuoYi-Cloud的后端整体技术架构整体图：

2.2.1 核心组件

• Gateway：服务网关，基于Spring生态系统之上构建的API网关，包括：Spring 5.x，Spring Boot 2.x和Project Reactor，是系统对外提供接口访问的唯一入口。

• Nacos：配置管理、服务注册和发现，是阿里巴巴开源的一个更易于构建云原生应用的动态服务发现、配置管理和服务管理平台。

• Robbin ：负载均衡，是 Netflix 发布的一个负载均衡器，提供一系列完善的配置项如连接超时，重试等；

• Feign ：一个声明式Http端调用，集成了Robbin的负载均衡功能，使得Eureka和Ribbon的使用更加简单。

• Sleuth - 服务追踪，将一次分布式请求还原成调用链路，进行日志记录，性能监控并将一次分布式请求的调用情况集中展示出来。

• Sentinel：服务流量治理，是阿里巴巴开源的一款微服务流量治理组件，主要以流量为切入点，从流量限流、熔断降级、系统负载保护等多个维度来帮助开发者保障微服务的稳定性，类似于Springcloud Hystrix组件；

2.2.2 数据存储中间件

• Minio/FastDFS/OSS：分布式文件存储服务，即将数据存储在多个存储服务器上，并使用这些分布式存储资源形成一个虚拟存储设备。

• ElasticSearch：数据检索服务，是一个开源的分布式搜索和分析引擎,它被广泛用于构建实时的、可扩展的搜索和分析应用程序,主要作用是存储、搜索和分析大量的数据。

• Redlis：缓存服务，是一个开源的内存存储的数据结构服务器,可用作数据库,高速缓存和消息队列代理。

• Mysql ：是最流行的关系型数据库管理系统之一，由于其体积小、速度快、总体拥有成本低，尤其是开放源码这一特点，大部分项目开发都会选择 MySQL作为数据库。

2.2.3 其他中间件组件

• SpringBootAdmin Server：服务监控中心，可以用来监控服务是否健康、是否在线、以及一些jvm数据等等；

• Ruoyi-auth：认证中心，包括登录认证，系统退出，刷新令牌等等，用于判断一个用户是否为合法用户的处理过程；

• Quartz /XXL-Job：分布式任务调度系统，用于在分布式环境下,定时任务的管理与执行；

• Zipkin/sky Walking：链路监控服务中心，用于对微服务系统调用链监控，记录服务之间的请求过程；Zipkin是 Twitter 开源的调用链分析工具,目前基于 SpringCloud Sleuth 得到了广泛的使用,特点是轻量,使用部署简单；是本土开源的基于字节码注入的调用链分析，以及应用监控分析工具。特点是支持多种插件，UI 功能较强，接入端无代码侵入。目前已加入 Apache 孵化器。

• ELK：日志聚合系统，ELK是Elasticsearch（ES） , Logstash, Kibana的结合，是一个开源日志收集软件。

• RabbitMQ/KAFKA：消息队列，是一种在应用间或应用内不同组件间传递消息的通信模式，它允许消息在发送者和接收者之间异步地传递。在实际应用中，消息队列常用于处理大量请求、异步任务、事件驱动等场景。

三、总结

以上，本文介绍了若依开源项目RuoYi-Cloud中后端工程结构。另外，对技术框架做了简单的介绍。
