以太网 网线分类

1. 双绞线分类

一类线：主要用于传输语音（一类标准主要用于八十年代初之前的电话线缆），不同于数据传输。

二类线：传输频率为1MHZ，用于语音传输和最高传输速率4Mbps的数据传输，常见于使用4MBPS规范令牌传递协议的旧的令牌网。

三类线：在ANSI和EIA/TIA568标准中指定的电缆，该电缆的传输频率16MHz，用于语音传输及最高传输速率为10Mbps的数据传输，主要用于10BASE--T。

四类线：该类电缆的传输频率为20MHz，用于语音传输和最高传输速率16Mbps的数据传输，主要用于基于令牌的局域网和 10BASE-T/100BASE-T。

五类线：该类电缆增加了绕线密度，外套一种高质量的绝缘材料，传输率为100MHz，用于语音传输和最高传输速率为100Mbps的数据传输，主要用于100BASE-T和10BASE-T网络。这是最常用的以太网电缆。

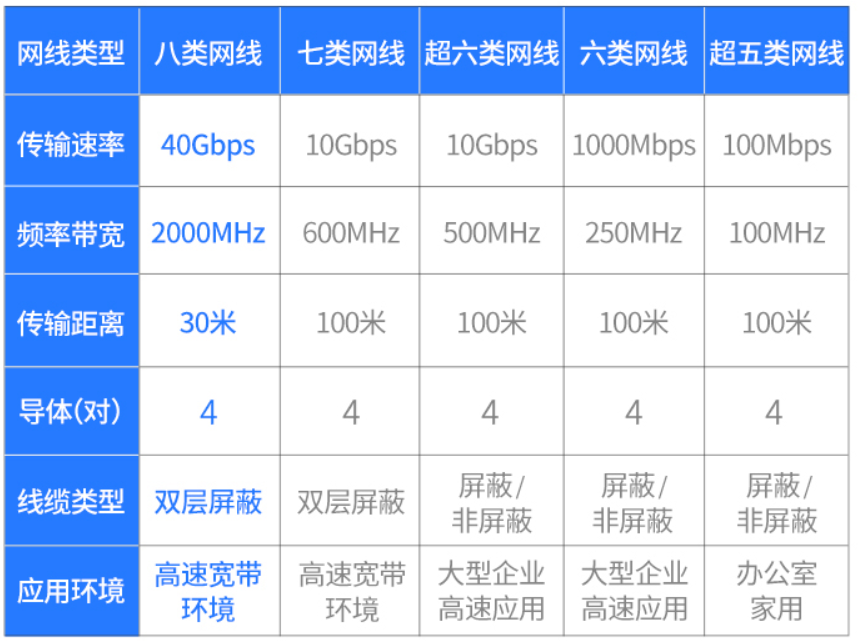

超五类线：超5类具有衰减小，串扰少，并且具有更高的衰减与串扰的比值（ACR)和信噪比（StructuralReturn Loss)、更小的时延误差，性能得到很大提高。超5类线主要用于百兆/千兆位以太网（1000Mbps）。

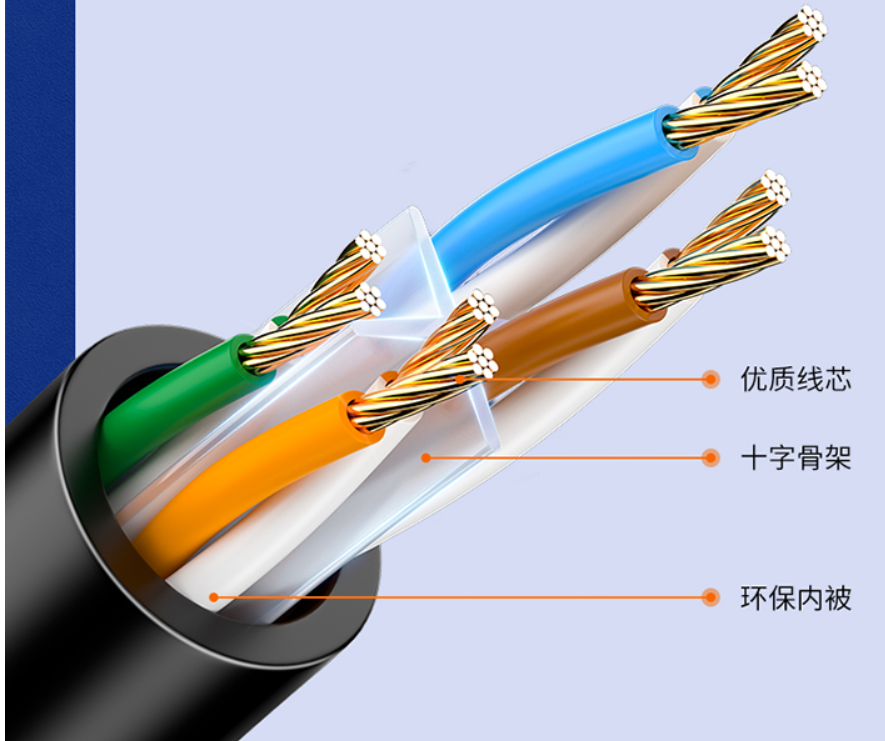

六类线(CAT6)：该类电缆的传输频率为1MHz～250MHz，六类布线系统在200MHz时综合衰减串扰比（PS-ACR）应该有较大的余量，它提供2倍于超五类的带宽。六类布线的传输性能远远高于超五类标准，最适用于传输速率高于1Gbps的应用。

六类与超五类的一个重要的不同点在于：改善了在串扰以及回波损耗方面的性能，对于新一代全双工的高速网络应用而言，优良的回波损耗性能是极重要的。六类标准中取消了基本链路模型，布线标准采用星形的拓扑结构，要求的布线距离为：永久链路的长度不能超过90m，信道长度不能超过100m。

超六类线： 超六类网线可在40℃以上仍可正常运行的高性能布线系统， 其频率到300MHz带宽，可在50℃时依然达到6类标准规定的20℃的性能指标。为了区别于普通6类布线系统，这种带宽性能远超6类的布线称为超6类。支持万兆上网(10 Gbps)数据。。

七类线(CAT7)：该线是ISO 7类/F级标准中最新的一种双绞线，它主要为了适应万兆位以太网技术的应用和发展。但它不再是一种非屏蔽双绞线了，而是一种屏蔽双绞线，所以它的传输频率至少可达500 MHz，是六类线的2倍以上，传输速率可达10 Gbps。

八类网线(CAT8)：是最新一代的网线，跟七类网线一样的是双层屏蔽（SFTP），它拥有两个导线对，2000MHz的超高宽屏， 可支持25 Gbps和40 Gbps的网络布线，但它最大传输距离仅有30m，故一般用于短距离数据中心的服务器、交换机、配线架以及其他设备的连接。

在ISO / IEC-11801标准里，根据通道级别将Cat8 八类网线分为了I 类和II类，其中I类Cat8 八类网线屏蔽类型为U/FTP和F/UTP，能向后兼容Cat5e、Cat6、Cat6a的RJ45连接器接口；II类Cat8 八类网线屏蔽类型为F/FTP 或 S/FTP，可向后兼容TERA或GG45连接器接口。

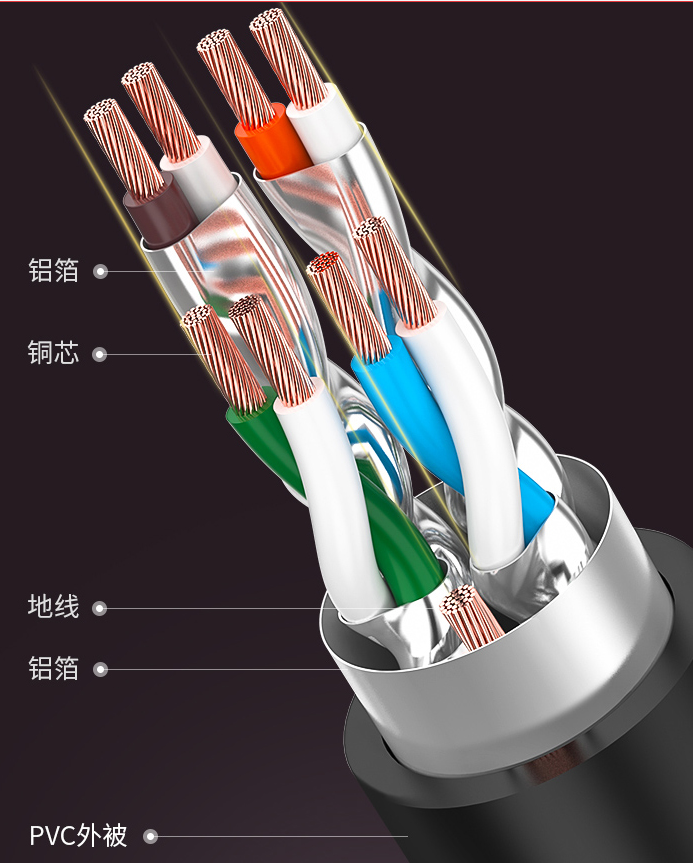

双绞线可分为非屏蔽双绞线（UTP=UNSHIELDED TWISTED PAIR）和屏蔽双绞线（STP=SHIELDED TWISTEDPAIR）。

屏蔽双绞线电缆的外层由铝铂包裹，以减小辐射，但并不能完全消除辐射，屏蔽双绞线价格相对较高，安装时要比非屏蔽双绞线电缆困难。

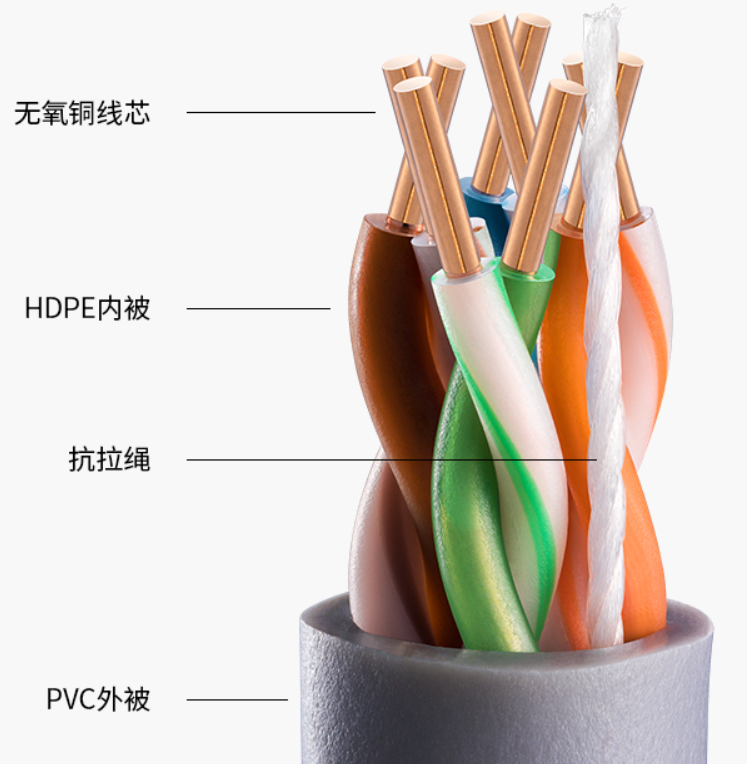

非屏蔽双绞线电缆具有以下优点：无屏蔽外套，直径小，节省所占用的空间；重量轻，易弯曲，易安装；将近端串扰减至最小或加以消除；具有阻燃性；具有独立性和灵活性，适用于结构化综合布线。

2. 双绞线对的使用

10BASE-T和100BASE-TX仅需要两对线即可运作，也即设备端的网卡仅使用了RJ-45接口中的两对针脚：pins 1 和 2 (发送信号)，pins 3 及 6 (接收信号)。由于10BASE-T和100BASE-TX仅需两对线而5类线有四对线，因此尽管不符标准但却的确可以在一根5类线缆上利用正常情况下未被使用的线对(pins 4–5、7–8)以10和100 Mbit/s的速率来同时运行两个网络。

1000BASE-T与以太网供电需要同时使用四对线。

推测半双工模式下，10/100M使用1对双绞线，1000M使用两对双绞线。
