sdio/sd/emmc 硬件电路设计

1. TF卡

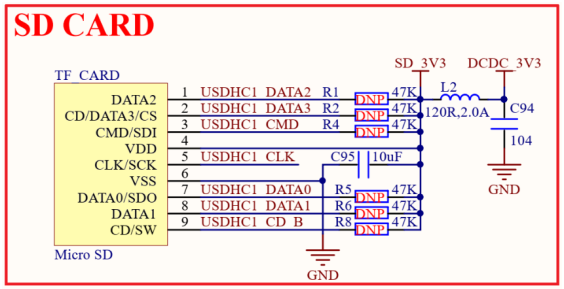

TF 卡 采 用 4 位 uSDHC 方 式 驱 动 ， 非 常 适 合 需 要 高 速 存 储 的 情 况 。 图 中 ：

USDHC1_DATA0~DATA3/USDHC1_CLK/USDHC1_CMD 分 别 连 接 在 I.MX6U 的

SD1_DATA0~DATA3/SD1_CLK/SD1_CMD 引脚上。 USDHC1_CD_B 是 TF 卡检测引脚，用于

检测 TF 卡或 SDIO WIFI 插拔过程，连接到 I.MX6U 的 UART1_RTS 引脚上。 注意： TF 卡接口

和 SDIO WIFI 接口公用一个 SDIO，因此 TF 卡和 SDIO 不能同时使用！！

U11 是一片 LDO，用于将 5V 电源转为 3.3V 或 1.8V 供 SD 卡使用，因为高速 SD 卡需要

1.8V 供电，因此此路电源电压是可调的，通过 SD1_
