WiFi理论速率计算

1. 速率计算方式

Wi-Fi理论带宽 =（符号位长×码率×子载波数量）÷ 传输时间 ×空间流

Wi-Fi理论速率=编码方式*码率*最大信道有效子载波数量*单位时间符号传输数量（1/符号传输周期）*空间流数量

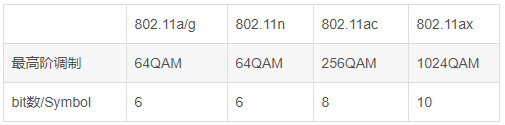

符号位长

一个Symbol能承载的bit数量，这个与调试编码方式有关。

码率

Wi-Fi在传输时，根据空口环境的好坏，会加入不同数量的纠错码，用来提高传输的可靠性，空口环境越差，纠错码越多，数据占比越少，码率越低，反之亦然。目前11n、11ac和11ax最高码率都为5/6。

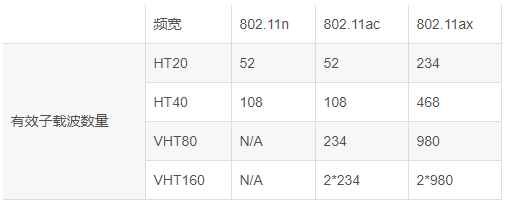

有效数据子载波数量

传输时间

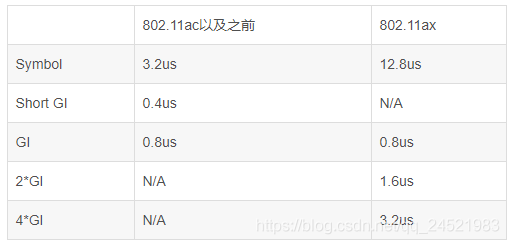

传输时间是传输一个Symbol需要的时间加上一个间隙（GI）。为了避免Symbol之间的干扰，相邻两个Symbol之间需要有一定的间隙。不同Wi-Fi标准的间隙也不同，如下图。

我们以最高码率（5/6）、最大空间流（8*8)、最大频宽（160M）来计算一下11ax的最高速率。

公式： Wi-Fi理论带宽 =（符号位长×码率×子载波数量×空间流）÷ 传输时间

           11ax理论带宽 = （10bit × 5/6 × (2*980) * 8) ÷ (12.8 + 0.8) = 9607.86Mbps

WiFi 5（802.11ac） 单空间流、频宽80MHz最高理论速率= 8 x 5/6 x  234 x 1/(0.4+3.2)us = 433.3Mbits/s

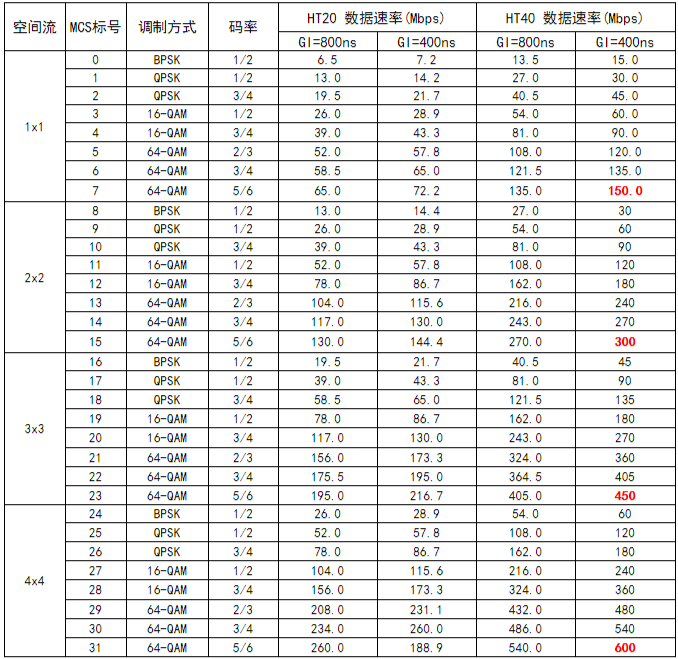

2. 802.11n速率表

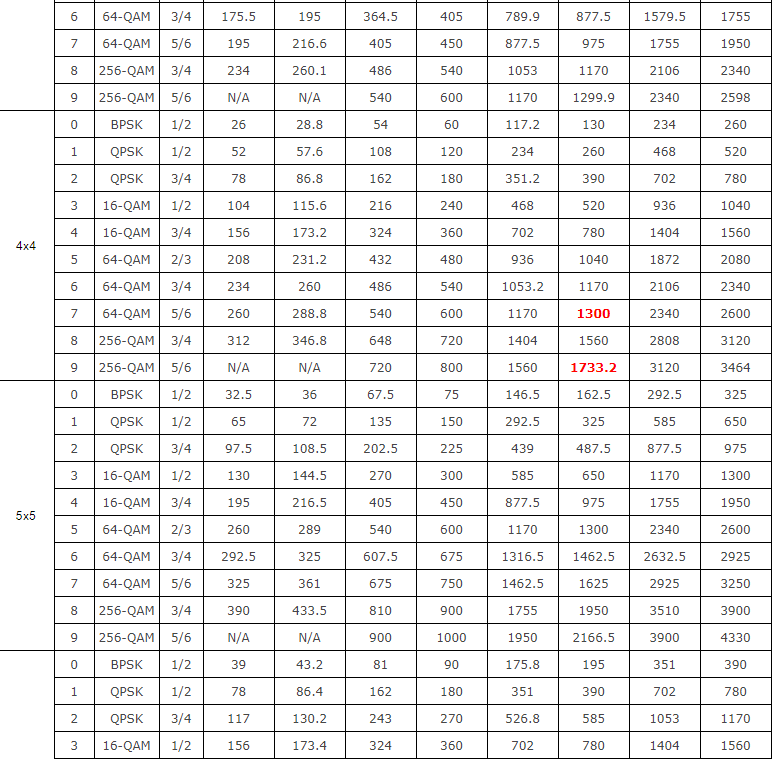

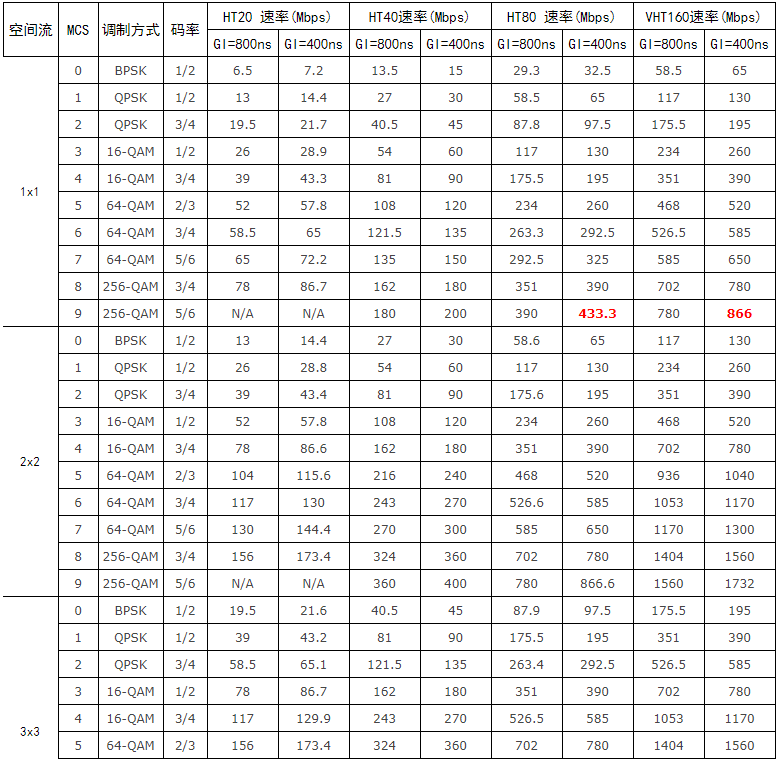

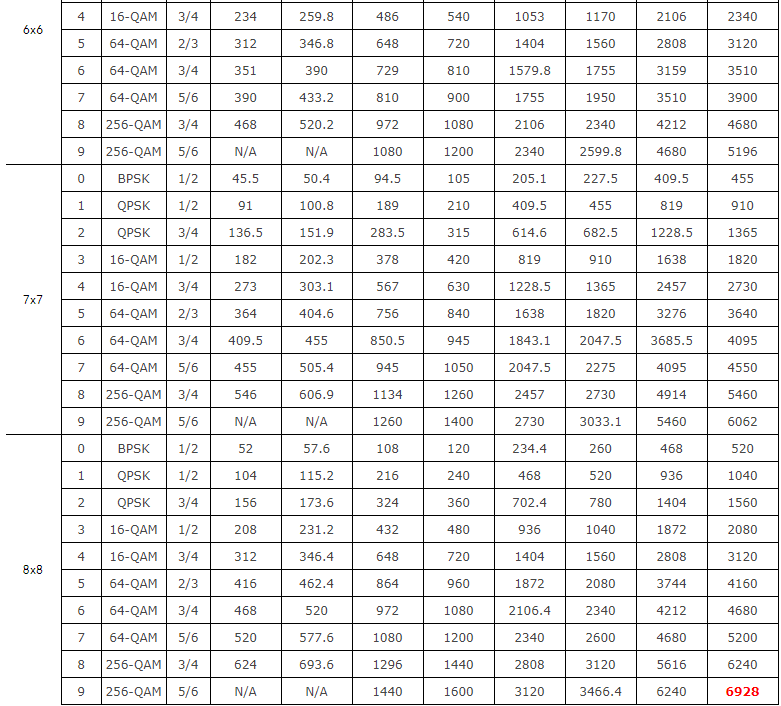

3. 802.11ac速率表



4. 802.11ax速率表
