1 USBlyzer 抓包协议分析

  • USB 数据是小端模式
    小端模式，是指数据的高字节保存在内存的高地址中，而数据的低字节保存在内存的低地址中，这种存储模式将地址的高低和数据位权有效地结合起来，高地址部分权值高，低地址部分权值低。

1.1 USB 请求

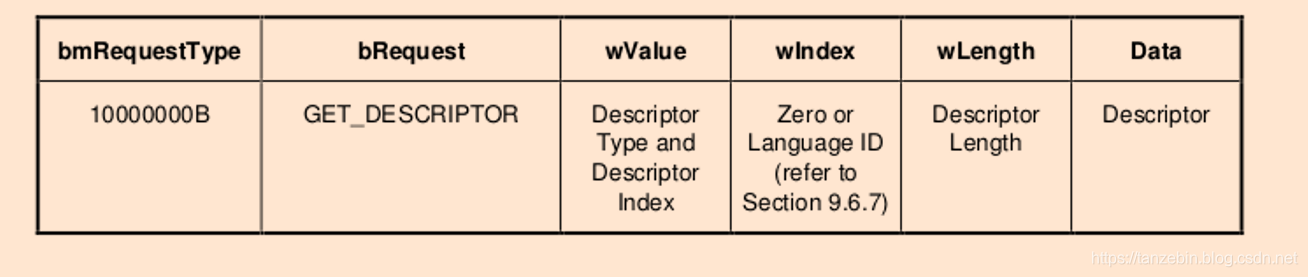

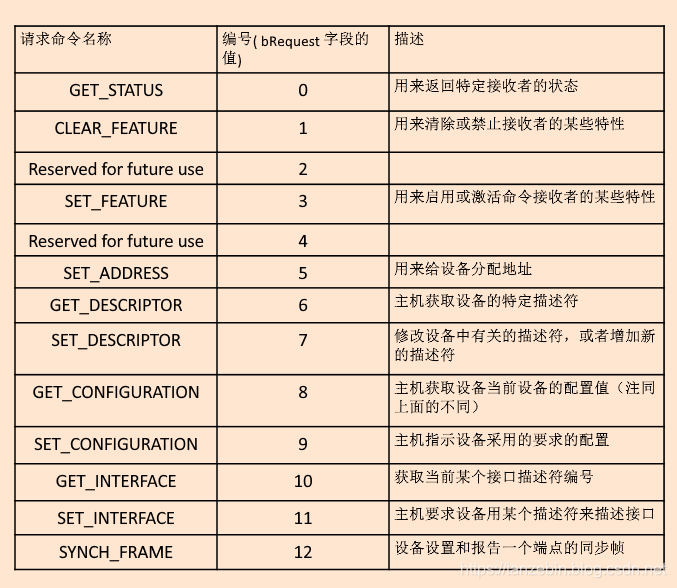

在这里插入图片描述
在这里插入图片描述

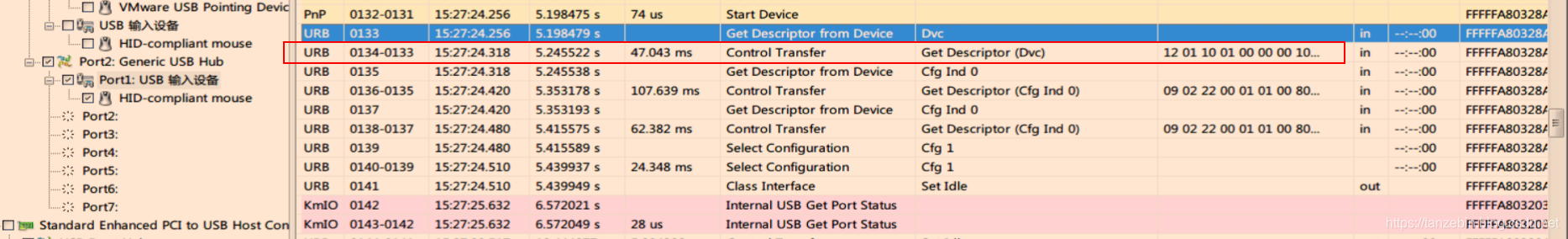

1. 获取设备描述符
在这里插入图片描述

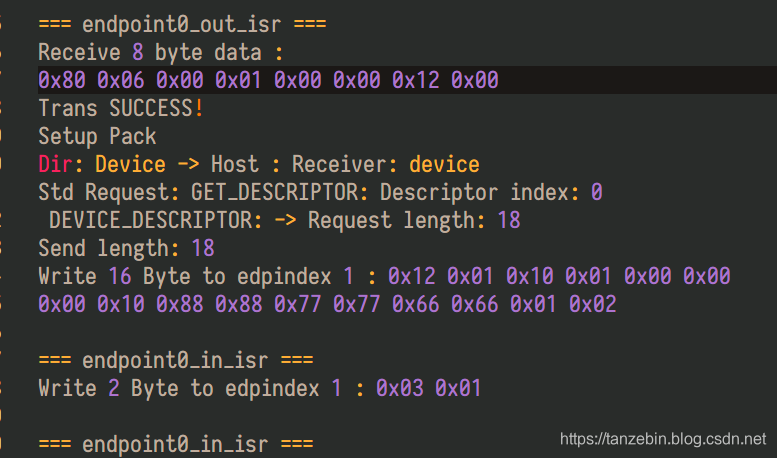

  • 首先接收到主机发送的 USB 请求 0x80 0x06 0x00 0x01 0x00 0x00 0x40 0x00
    在这里插入图片描述
DEVICE_DESCRIPTOR     			0x01
CONFIGURATION_DESCRIPTOR 		0x02
STRING_DESCRIPTOR				0x03
INTERFACE_DESCRIPTOR			0x04
ENDPOINT_DESCRIPTOR				0x05
域值说明
bmRequest0x80数据传输方向是设备到主机
bRequest0x06主机获取描述符
wValue0x0100高字节01，表示设备描述符
wIndex0x0000
wLength0x0040请求返回的数据 64 字节

然后给主机发送 18 字节的设备描述符。

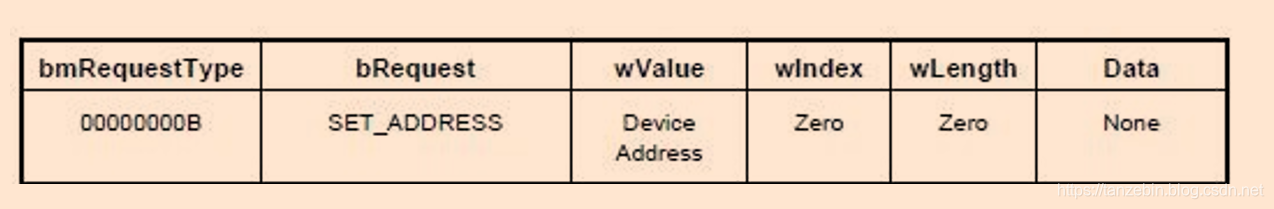

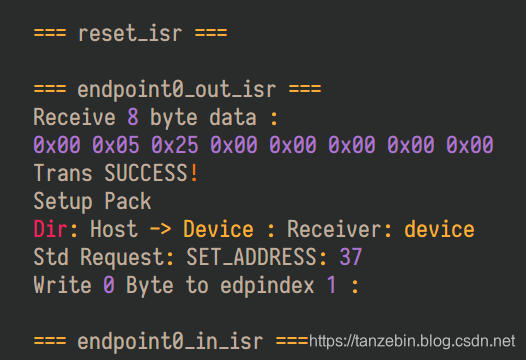

2. 主机发送设置地址的请求
在这里插入图片描述
在这里插入图片描述

域值说明
bmRequest0x00传输方向主机到设备
bRequest0x05设置地址
wValue0x0025地址值为 37
wIndex0x0000
wLength0x0000

3. 设置地址后重新请求设备描述符
在这里插入图片描述

域值说明
bmRequest0x80数据传输方向是设备到主机
bRequest0x06主机获取描述符
wValue0x0100高字节01，表示设备描述符
wIndex0x0000
wLength0x0012请求返回的数据 18 字节

USBlyzer 抓包的数据分析
在这里插入图片描述

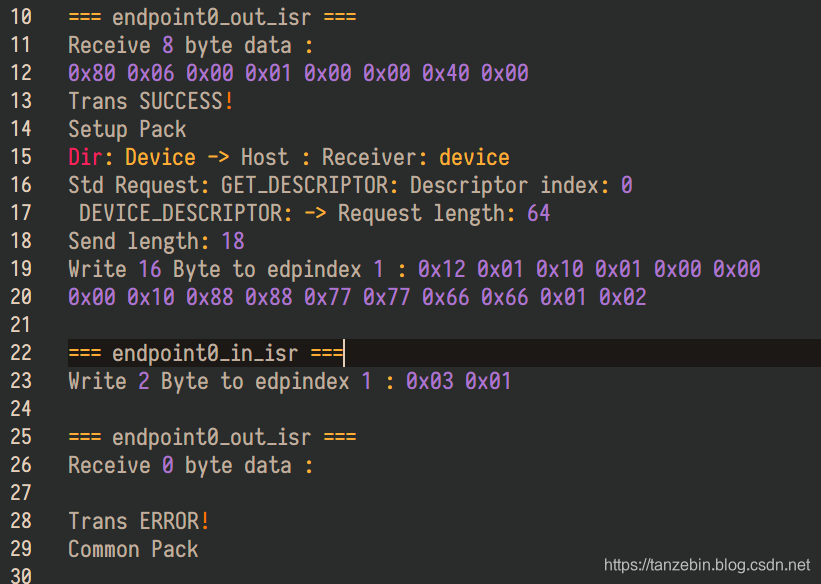

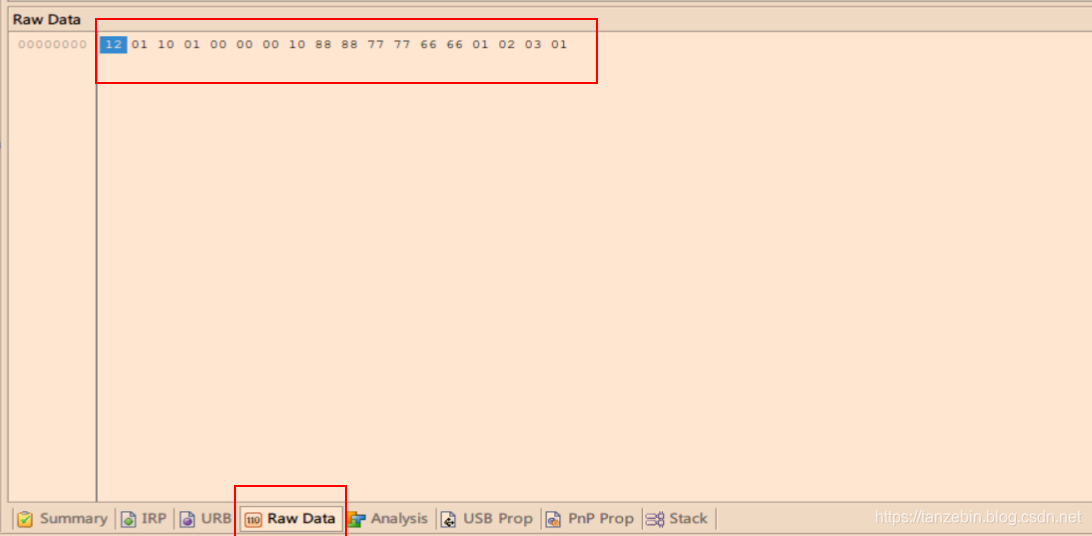

  • 返回给主机的设备描述符在这里插入图片描述

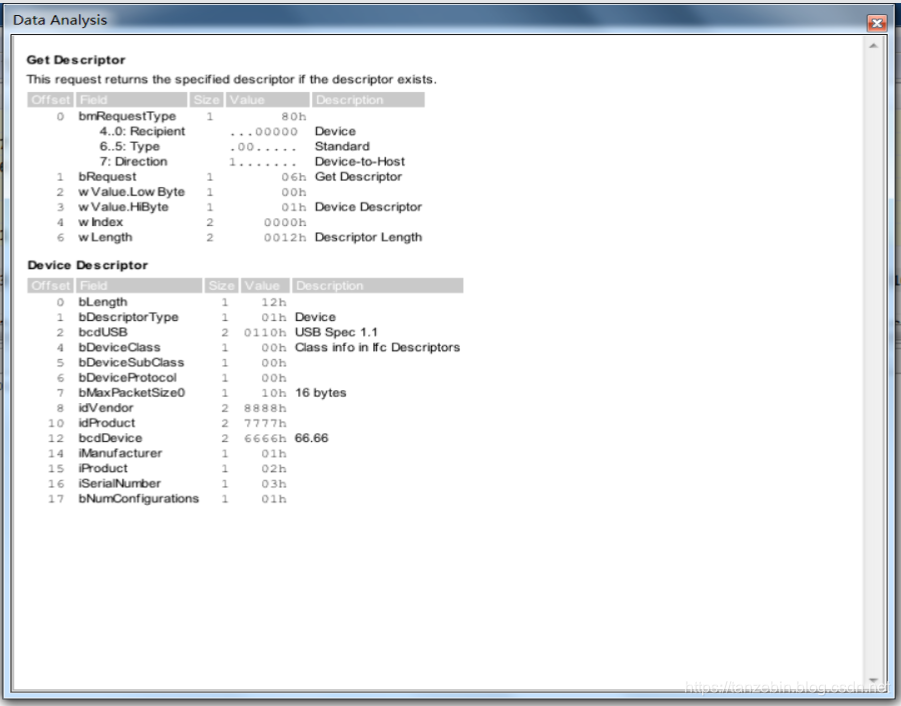

  • 数据包分析结果

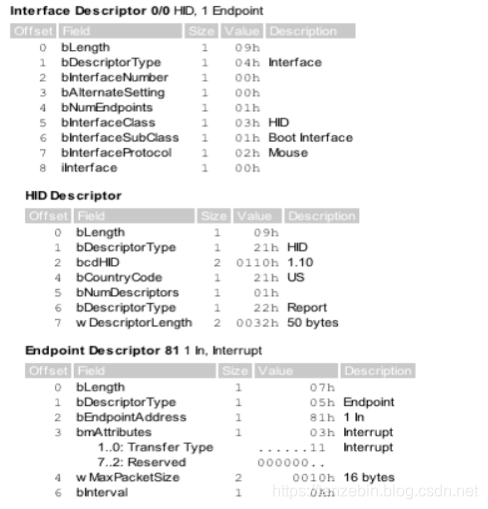

    在这里插入图片描述

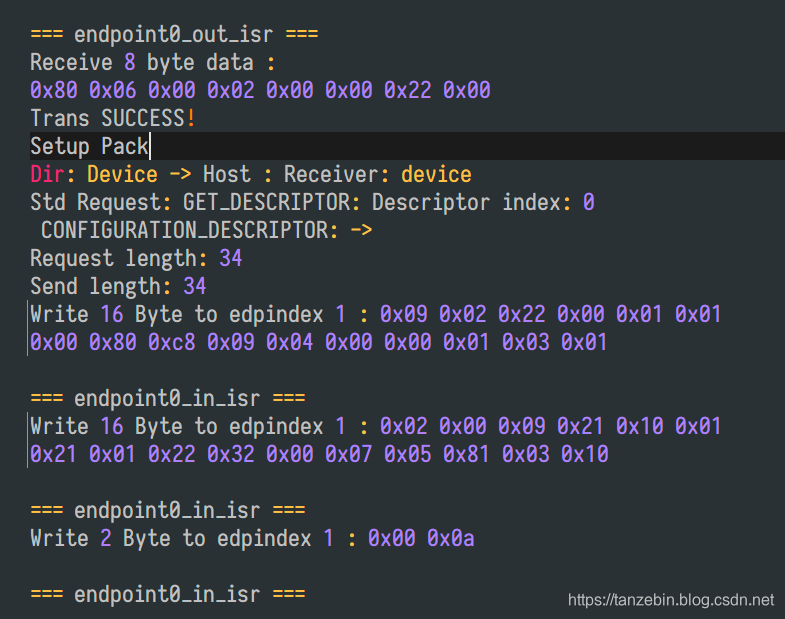

4. 获取设备描述符后，获取配置描述符
在这里插入图片描述

域值说明
bmRequest0x80数据传输方向是设备到主机
bRequest0x06主机获取描述符
wValue0x0200高字节02，表示配置描述符
wIndex0x0000
wLength0x0022请求返回的数据 255 字节

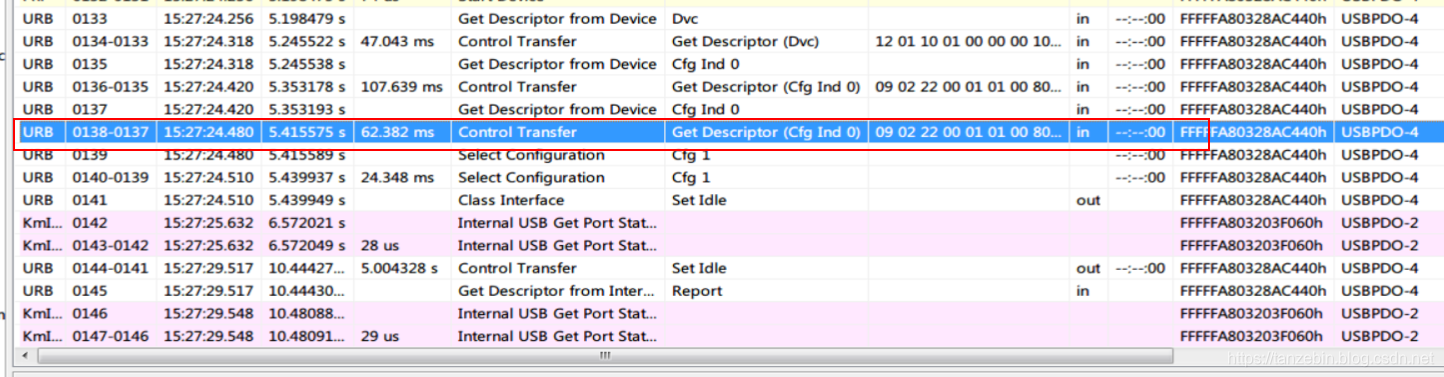

USBlyzer 抓包结果
在这里插入图片描述

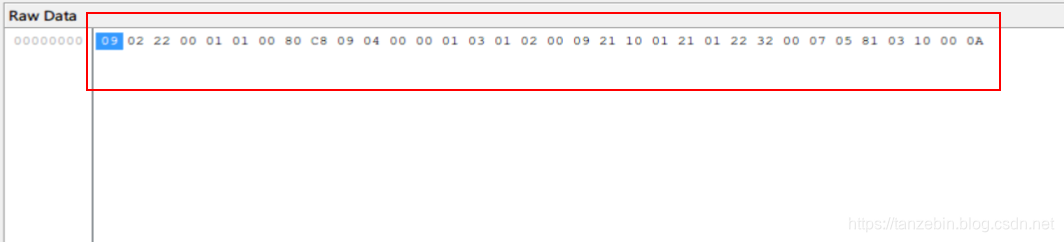

  • 发送到主机的设备描述符
    在这里插入图片描述
  • 数据包分析结果

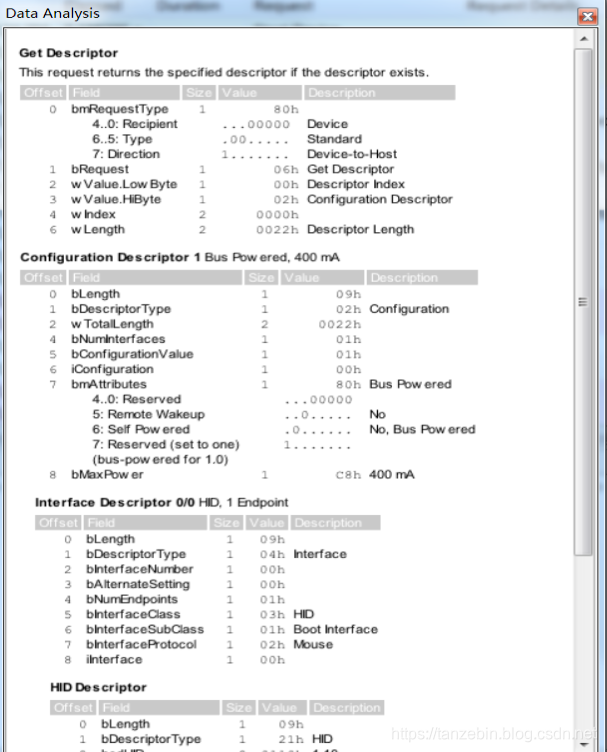

    在这里插入图片描述
    在这里插入图片描述

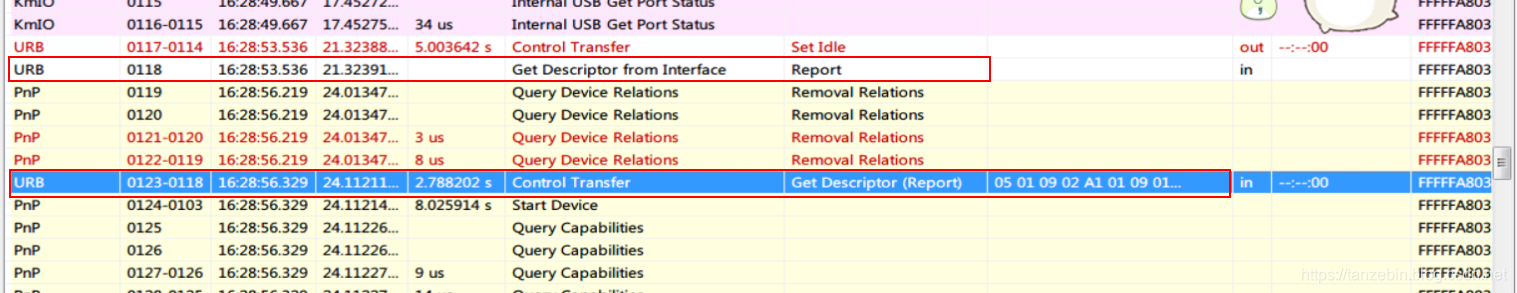

5. 获取报告描述符
在这里插入图片描述

域值说明
bmRequest0x81数据传输方向是设备到主机，1-接口
bRequest0x06主机获取描述符
wValue0x2200高字节22，表示报告描述符
wIndex0x0000
wLength0x0072请求返回的数据 114 字节

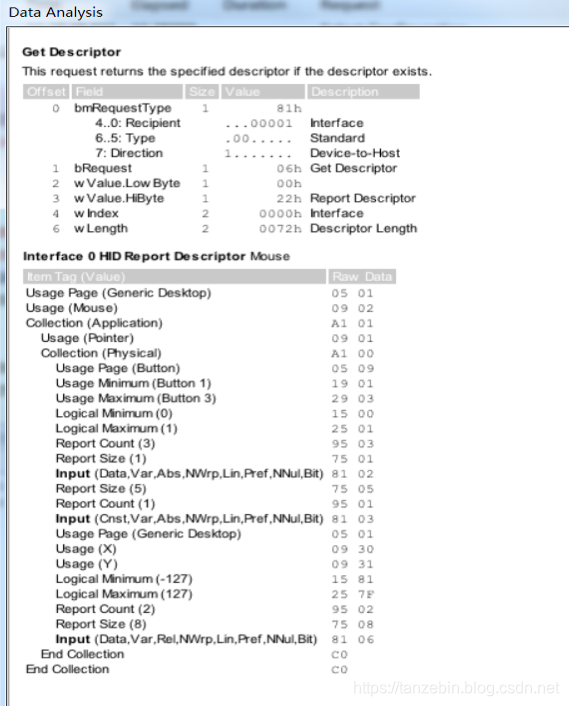

USBlyzer 抓包

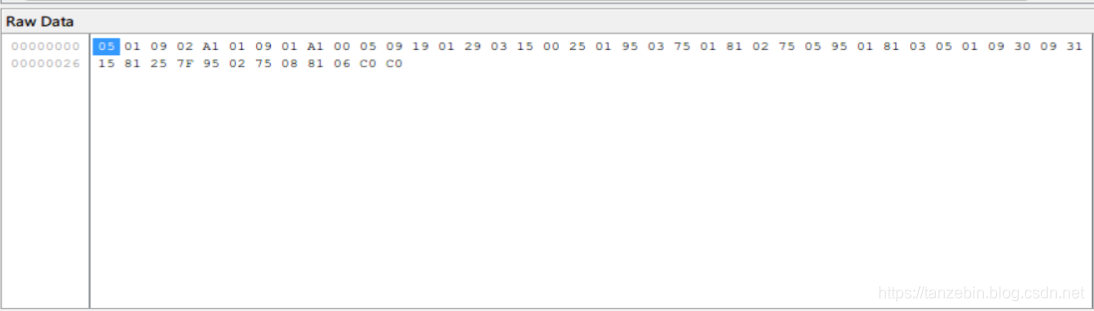

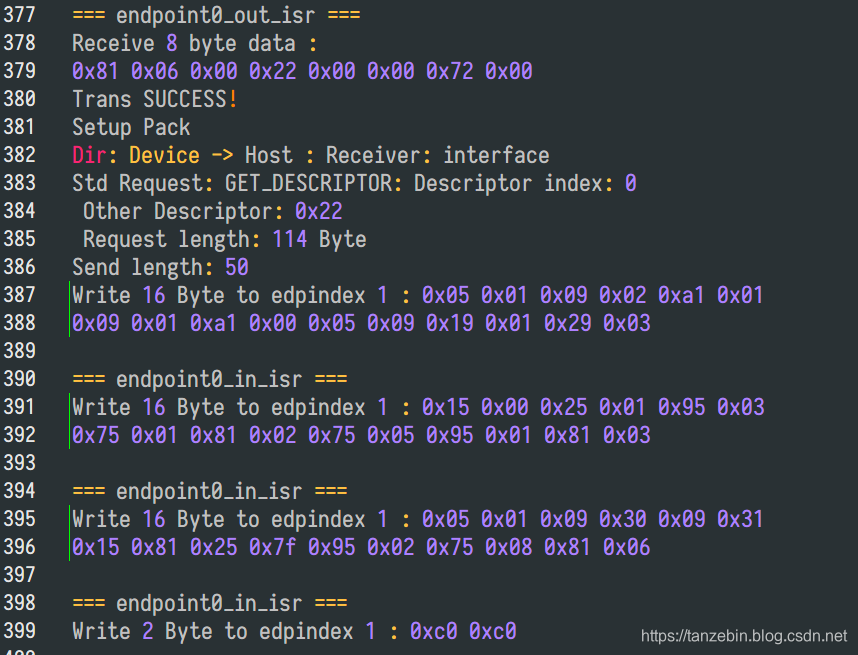

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

1.2 发送数据

在这里插入图片描述
在这里插入图片描述

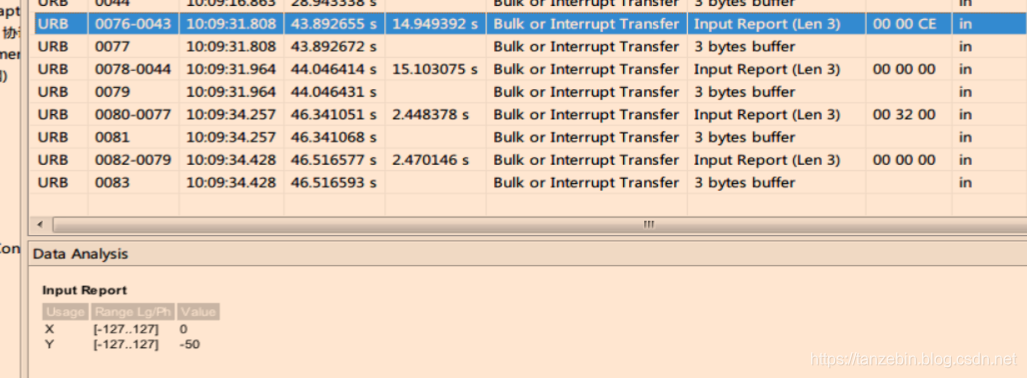

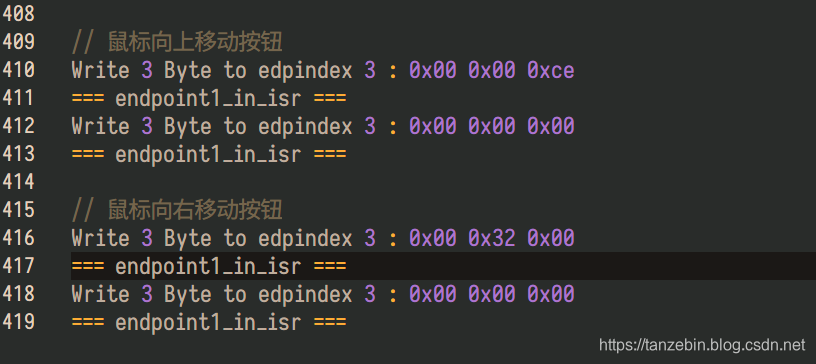

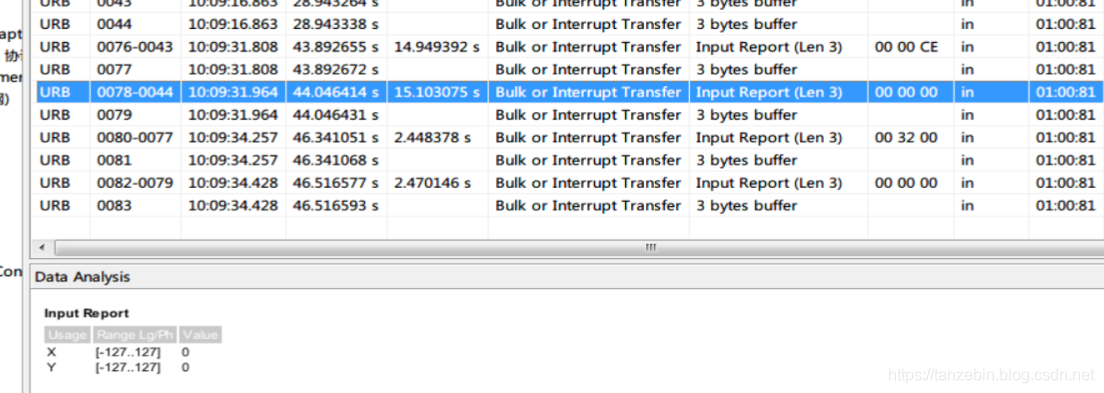

  • 向上移动数据包分析
    在这里插入图片描述
    在这里插入图片描述

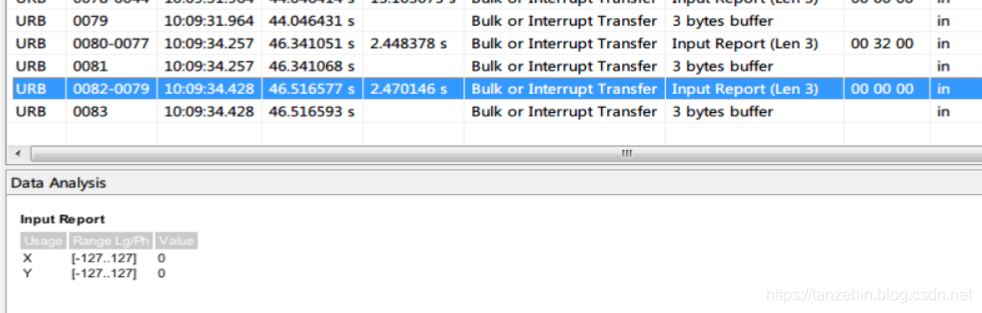

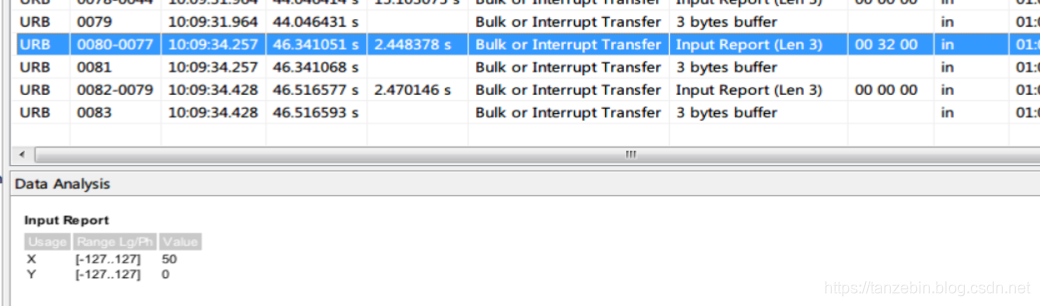

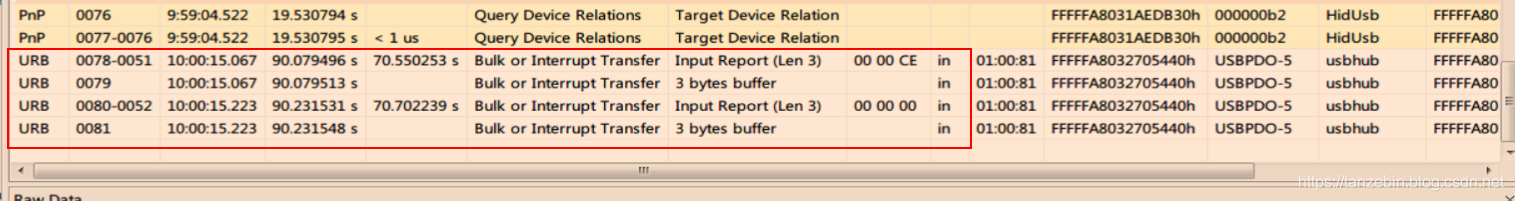

  • 向右移动数据包分析
    在这里插入图片描述
    在这里插入图片描述
