一文搞懂linux cpu hotplug

​1. 介绍

Linux 的cpu热插拔是cpu电源管理的一部分，支持系统在负载比较低的时候，拔掉一个cpu，从而省下cpu的静态功耗，并在系统需要时，重新将cpu插上。

另外，在多cpu系统启动、休眠唤醒的过程中也会涉及到non-boot cpu的拔插。

2. 数据结构

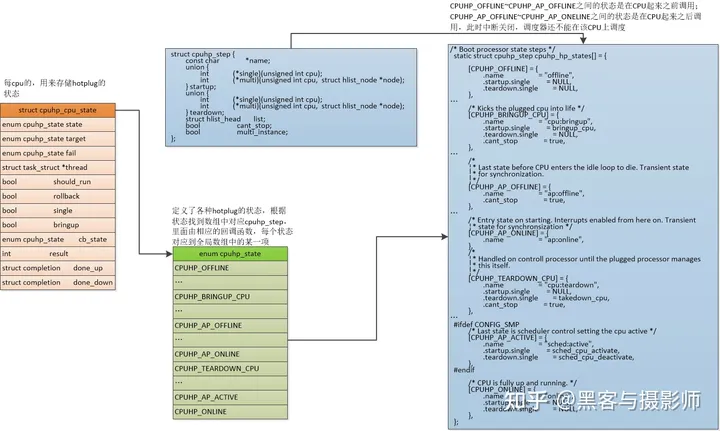

cpu hotplug数据结构

3. CPU状态

cpu的状态包括：possible、present、online、active。

• possible状态的cpu：可理解为存在这个CPU资源，但还没有纳入Kernel的管理范围。
• present状态的cpu：表示已经被kernel接管。
• online状态的cpu：表示可以被调度器使用。
• active状态的cpu：表示可以被迁移migrate。

4. 拔插流程

Linux内核在初始的时候，会创建虚拟总线cpu_subsys，每个cpu调用register_cpu注册时，都会将cpu设备挂在这个总线下。

cpu的拔插是通过操作文件节点online实现的，具体拔插操作如下（以cpu1为例）：

• 拔核操作

echo 0 > /sys/devices/system/cpu/cpu1/online

• 插核操作

echo 1 > /sys/devices/system/cpu/cpu1/online

CPU的拔插流程可以概括为：

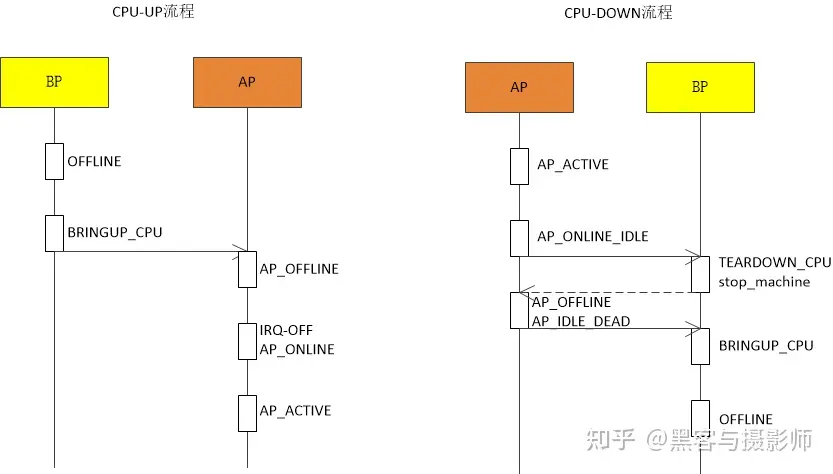

cpu hotplug流程

AP：将要被拔掉的cpu。

BP：处理拔核流程的cpu。

4.1 CPU UP

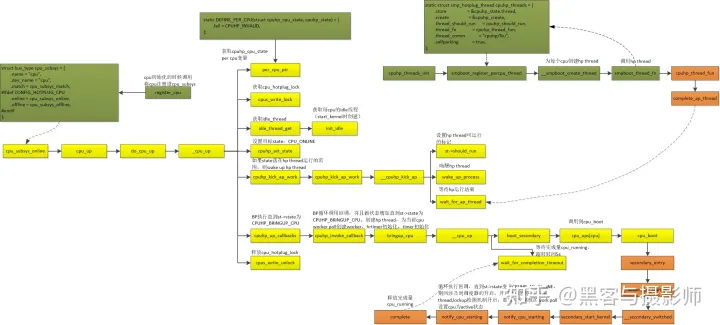

cpu up流程

• 颜色的含义：
  • 绿色：系统初始化过程调用。
  • 黄色：BP上做的处理。
  • 橙色：AP上做的处理。
• Kernel会为每个cpu都创建一个hotplug线程，执行state中定义的状态回调函数，比如teardown/startup。
• cpu_up的时候依赖底层的具体实现，没有进一步画出cpu_boot后的动作，这后面linux会通过PSCI接口跟ATF通信，然后由ATF跟其他电源管理模块通信，最终由电源管理模块完成上电。

4.2 CPU DOWN

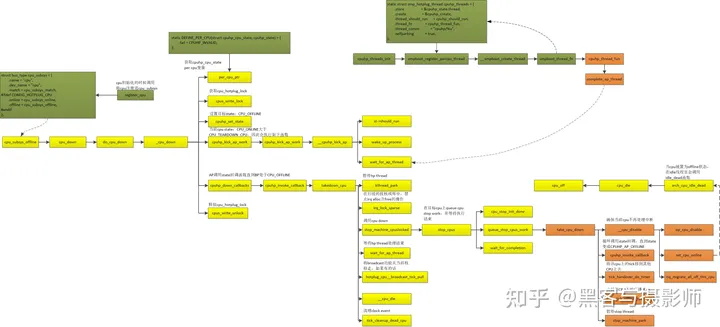

cpu down流程

• cpu down的流程跟cpu on相反，整个过程很类似；
• cpuhp拔插核线程创建后，由于should_run为false，所以并没有实质的运行，并处于S状态，在_cpu_down函数中，由__cpuhp_kick_ap函数将should_run置成true，然后wake_up_process cpuhp线程运行在被拔核cpu，然后等待cpuhp运行到指定状态（从CPUHP_ONLINE到CPUHP_TEARDOWN_CPU）的teardown.single调用；
• cpuhp线程（cpuhp_thread_fun）从CPUHP_ONLINE执行到CPUHP_TEARDOWN_CPU状态，做相关的teardown.single的调用，对于takedown_cpu的调用首先在处理拔核的cpu上运行，会停止每cpu线程，然后通过stop_machine_cpuslocked函数将take_cpu_down任务queue到被拔核的stopper线程上运行，在stop_machine_cpuslocked的__stop_cpus函数中，拔核cpu会通过wait_for_completion(&done.completion)等待被拔核cpu的migrate线程（cpu_stopper_thread）执行完work的回调（muti_cpu_stop，会调用到take_cpu_down），被拔核cpu执行完work的回调后，就会从过cpu_stop_signal_done函数释放信号量（complete(&done->completion)），然后拔核cpu继续运行将被拔核cpu下电；
• 对于运行在被拔核cpu上的stopper线程（migration）执行take_cpu_down，会先通过执行__cpu_disable将被拔核cpu设为offline，然后从CPUHP_TEARDOWN_CPU运行到CPUHP_AP_OFFLINE状态的teardown.single调用，然后调用stop_machine_park将stopper线程的flag置上KTHREAD_SHOULD_PARK，然后在hotplug线程循环函数smpboot_thread_fn中判断KTHREAD_SHOULD_PARK，然后将stopper线程停下来，然后kthread_parkme里会调用schedule_preempt_disabled schedule出去，然后这时会运行被拔核上的idle线程(或者将其他非rq上的task拉到被拔核cpu执行)。
• 运行被拔核cpu上的idle线程会通过函数cpu_is_offline判断当前的cpu是否offline，若offline会调用cpuhp_report_idle_dead，然后调用cpuhp_complete_idle_dead，先将state设为CPUHP_AP_IDLE_DEAD，进而complete_ap_thread，这时拔核cpu一直阻塞在takedown_cpu函数中的wait_for_ap_thread，然后拔核cpu执行最后的拔核操作；
• cpu电的关闭是通过do_idle->cpu_die->cpu_off利用PSCI向ATF发起关闭cpu的请求，然后由ATF跟其他电源管理模块通信，最终在电源管理模块将cpu的电关闭。
