1，介绍

PM QOS（power management quality of service，服务质量）表示linux内核电源管理的质量。在很多产品及场景功耗和性能是一个tradeoff的艺术。Linux提供了众多的功耗管理机制用来尽可能减少不必要的功耗：cpu idle、cpu hotplug、cpu dvfs、系统休眠唤醒、runtime power management、device dvfs、clock gate等（这些机制以往文章有介绍，大家感兴趣的话，可以往前翻阅）。但是这些机制实施的时候，会有性能的开销。

对性能的影响主要两方面：

延时（latency）增加：时间的开销，尤其是在恢复的过程中需要时间。比如，系统唤醒需要经过各驱动的恢复，power domain的上电过程也有时间开销。
吞吐量（Throughput）减少：低功耗也会带来算力的影响，会降低算力及网路的吞吐量。比如，cpu dvfs、cpu hotplug、cpu idle等会影响到cpu算力。

这些时间及性能开销，最终会影响到用户的体验，比如界面操作不流畅、卡顿，响应时间过长。怎么减少功耗管理对性能的影响呢？于是PM QOS就有了，它定义了一套框架，用于系统各个模块（进程、设备驱动等）对服务质量的期待目标。也就是说，系统在做具体的低功耗管理时，不是当前想做就直接做了，还要考虑系统对服务质量的要求，只有满足要求了，才能做clock gate、power gate、cpu dvfs等。

2，框架

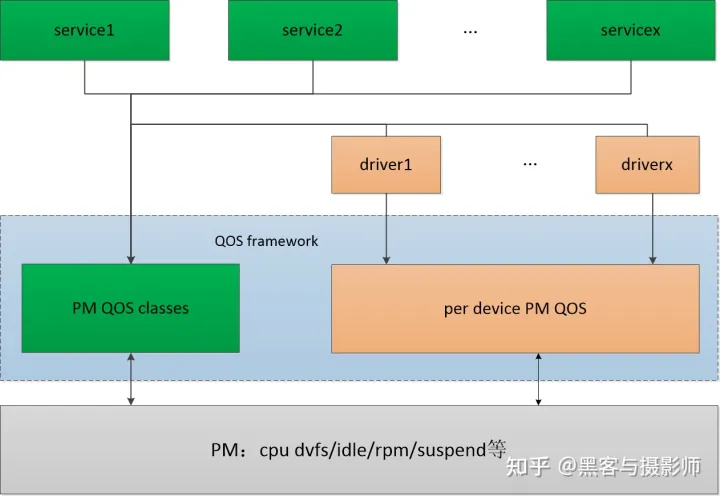

linux pm qos框图

PM QOS使用constraint（约束）作为指标，用于各模块对PM的诉求及限制。当前系统的指标主要有两类，分别对应两个PM QOS framework。

系统级constraint：包括cpu&dma latency（5.4内核），它的实际意义是，当产生一个事件之后（如一个中断），CPU或DMA的响应延迟。例如有些CPU的串口控制器，只有几个byte的FIFO，当接收数据时，CPU或DMA必须在FIFO填满前，将数据读走，否则就可能丢失数据或者降低数据的传输速率。由PM QoS classes framework管理。
设备级constraint：包括从低功耗状态resume的latency、active状态的latency和一些QoS flag（如是否允许power off）。由per-device PM QoS framework管理。（需要进一步完善）

整个PM QOS框架分为三部分：

需求方：各service、各driver。他们根据自己的功能需求，提出系统或某些功能的QOS约束，比如cpu&dma latency。
框架层：PM QOS framework，包含PM QOS classes、per device PM QOS。向需求方提供request的add、modify、remove等接口，用于管理QoS requests。对需求方的约束进行分类，计算出极值，比如cpu&dma latency不小于某个值。向执行方提供request value的查询接口。PM QoS classes framework位于kernel/power/qos.c中，负责系统级别的PM QoS管理，通过misc设备（/dev/cpu_dma_latency），向用户空间程序提供PM QoS的request、modify、remove功能，以便满足各service对PM QoS的需求。per-device PM QoS framework位于drivers/base/power/qos.c中，负责per-device的PM QoS管理。
执行方：power management的机制，比如cpuidle、cpu dvfs等。需要满足由框架层根据需求方提供的约束计算的极值，才能执行相应的低功耗机制。

3，数据结构

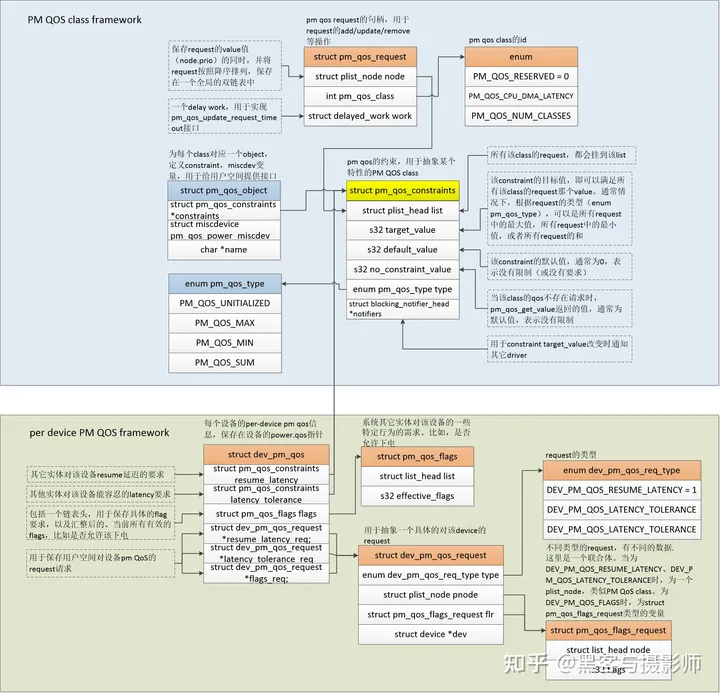

Linux pm qos数据结构

4，流程

4.1 初始化流程

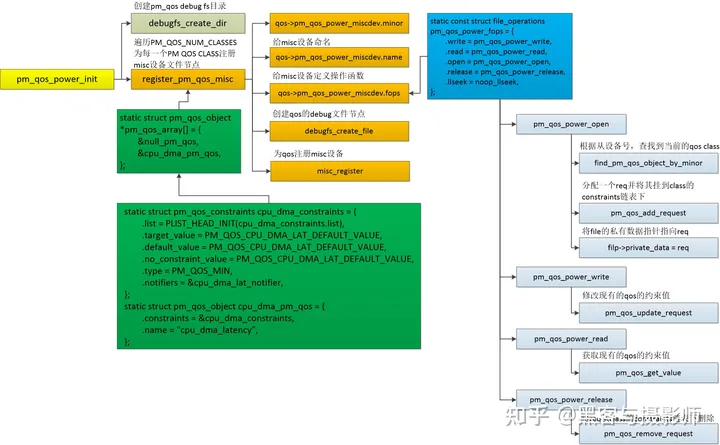

linux pm qos初始化流程

4.2 工作流程

1）PM QoS class framework的函数接口

PM QoS class framework提供的API有两类：

以函数调用的形式，为kernel space的driver、service等提供的。
以misc设备的形式，为用户空间进程提供的。

（1）向kernel其它driver提供的，用于提出PM QoS需求的API

void pm_qos_add_request(struct pm_qos_request *req, int pm_qos_class, s32 value);

void pm_qos_update_request(structpm_qos_request *req, s32 new_value);

void pm_qos_update_request_timeout(struct pm_qos_request *req, unsigned long timeout_us);

void pm_qos_remove_request(struct pm_qos_request *req);

int pm_qos_request_active(struct pm_qos_request *req);

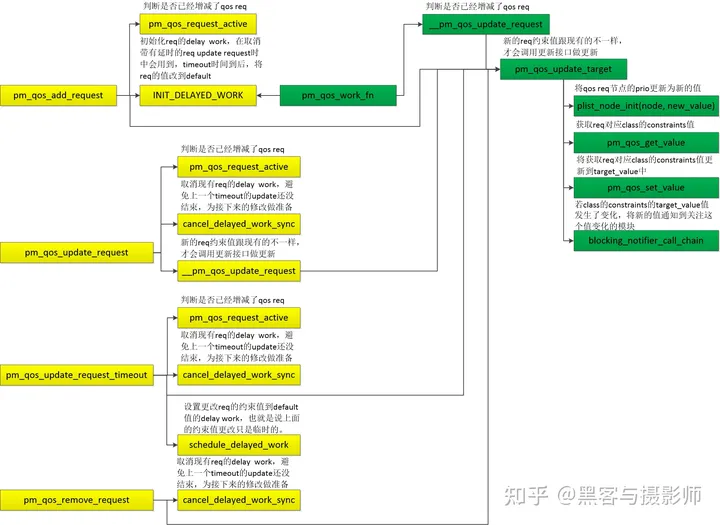

系统pm qos请求接口

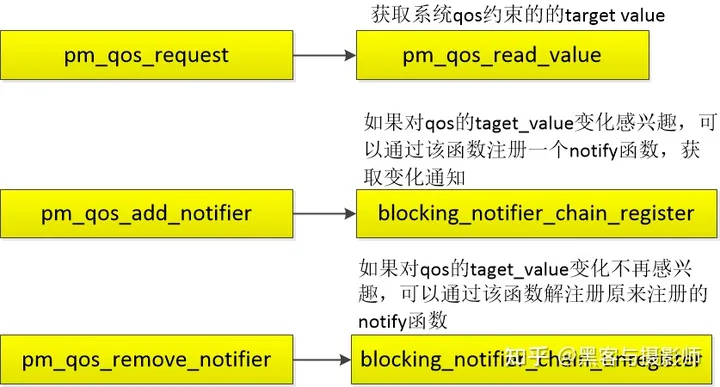

（2）向kernel PM有关的模块提供的，用于获取、跟踪指定PM QoS需求的API

每当有新的QoS请求时，framework会根据该QoS class的含义，计算出满足所有请求的一个极值（如最大值、最小值等等）。该值可以通过pm_qos_request接口获得。例如cpuidle framework在选择C state时，会通过该接口获得系统对CPU&DMA latency的需求，并保证从C state返回时的延迟小于该value。

另外，如果某个实体在意某一个class的QoS value变化，可以通过pm_qos_add_notifier接口添加一个notifier，这样当value变化时，framework便会通过notifier的回调函数，通知该实体。
