源码基于：Linux5.10

0. 前言

等待队列（waitqueue）这个机制在Linux 内核中使用的频率很高，与进程调度机制紧密相关联，可以用来同步对系统资源的访问、异步事件通知、跨进程通信等。网上关于等待队列使用的优秀文章也很多，之所以笔者也写一篇，一是想更新下最新代码中的使用，二是融入些自己的拙见，方便自己回头查看，也希望能有助于后来读者。

1. 原理

引用网上一个专家的一句话：

A "wait queue" in the Linux kernel is a data structure to manage threads that are waiting for some condition to become true;

笔者个人觉得还是这句话概括的挺好。等待队列就是一个数据结构，该数据结构用来管理那些正在等待某个condition 变成true 的进程。

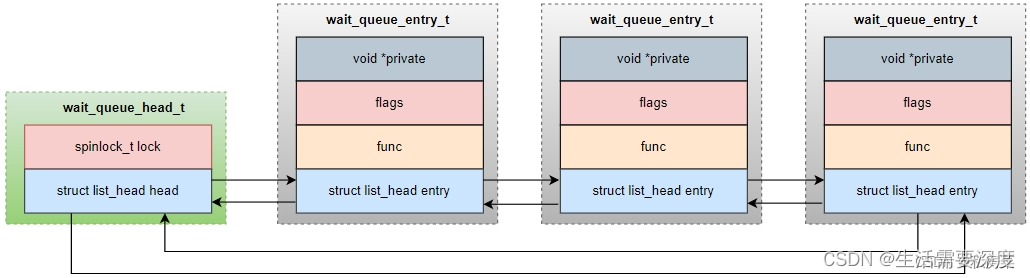

等待队列用 wait_queue_head_t 这个数据结构串联、管理所有正在等待的进程，每一次等待都会创建一个 wait_queue_entry_t，用该数据结构来更细致管理每个进程：

private：存放每个正在等待的进程 task_struct 的结构体指针；
flags：用以指定该进程处于什么等待属性；
func：当该进程被唤醒时，执行一个特殊的回调函数；

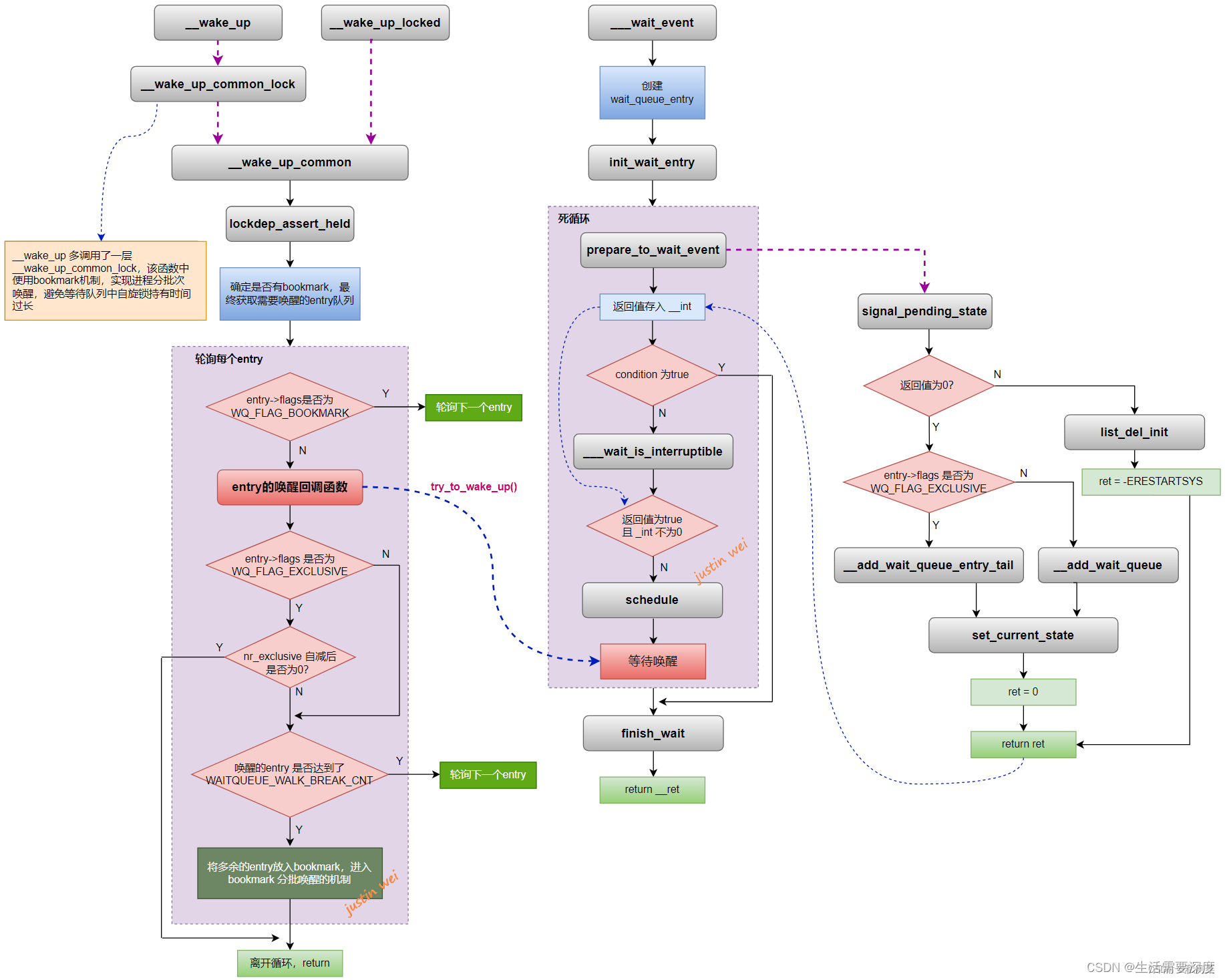

本文将结合该图，细致剖析：

等待队列的创建过程；
每个进程的等待过程；
等待队列中每个等待的唤醒过程；

1. waitqueue的基本概念
1.1 waitqueue 的数据结构

include/linux/wait.h

struct wait_queue_entry {
    unsigned int        flags;        //该entry的属性
    void            *private;         //该entry与进程绑定，存放该进程的task_struct指针
    wait_queue_func_t    func;         //回调函数，当等待队列被唤醒时的回调函数
    struct list_head    entry;
};

struct wait_queue_head {
    spinlock_t        lock;             //等待队列的自旋锁，用以同步整个等待队列
    struct list_head    head;         //等待队列的头，用以串联整个等待队列
};
typedef struct wait_queue_head wait_queue_head_t;
typedef struct wait_queue_entry wait_queue_entry_t;

下面来看下等待队列 entry 的flags：

include/linux/wait.h

#define WQ_FLAG_EXCLUSIVE    0x01
#define WQ_FLAG_WOKEN        0x02
#define WQ_FLAG_BOOKMARK    0x04
#define WQ_FLAG_CUSTOM        0x08
#define WQ_FLAG_DONE        0x10

下面来看下等待队列 entry 的回调函数：

typedef int (*wait_queue_func_t)(struct wait_queue_entry *wq_entry, unsigned mode, int flags, void *key);
int default_wake_function(struct wait_queue_entry *wq_entry, unsigned mode, int flags, void *key);
第一行，指定等待队列回调函数的函数指针类型 wait_queue_func_t；

第二行，指定系统默认的唤醒回调函数 default_wake_function()；

1.2 等待队列的创建和初始化

include/linux/wait.h

#define init_waitqueue_head(wq_head)                        \
    do {                                    \
        static struct lock_class_key __key;                \
                                        \
        __init_waitqueue_head((wq_head), #wq_head, &__key);        \
    } while (0)
kernel/sched/wait.c

void __init_waitqueue_head(struct wait_queue_head *wq_head, const char *name, struct lock_class_key *key)
{
    spin_lock_init(&wq_head->lock);
    lockdep_set_class_and_name(&wq_head->lock, key, name);
    INIT_LIST_HEAD(&wq_head->head);
}
EXPORT_SYMBOL(__init_waitqueue_head);

等待队列的名称为：传入 init_waitqueue_head() 的变量名 (字符串化)；

另外，也可以使用宏 DECLARE_WAIT_QUEUE_HEAD() 进行创建和初始化：

include/linux/wait.h

#define __WAIT_QUEUE_HEAD_INITIALIZER(name) {                    \
    .lock        = __SPIN_LOCK_UNLOCKED(name.lock),            \
    .head        = { &(name).head, &(name).head } }

#define DECLARE_WAIT_QUEUE_HEAD(name) \
    struct wait_queue_head name = __WAIT_QUEUE_HEAD_INITIALIZER(name)

1.3 等待队列 entry 的创建和初始化

1.3.1 使用DECLARE_WAITQUEUE()创建

include/linux/wait.h

#define __WAITQUEUE_INITIALIZER(name, tsk) {                    \
    .private    = tsk,                            \
    .func        = default_wake_function,                \
    .entry        = { NULL, NULL } }

#define DECLARE_WAITQUEUE(name, tsk)                        \
    struct wait_queue_entry name = __WAITQUEUE_INITIALIZER(name, tsk)

注意，此种创建的进程是传入的 tsk，另外，唤醒时的回调函数是default_wake_function()

1.3.2 使用DEFINE_WAIT() 创建

include/linux/wait.h

#define DEFINE_WAIT_FUNC(name, function)                    \
    struct wait_queue_entry name = {                    \
        .private    = current,                    \
        .func        = function,                    \
        .entry        = LIST_HEAD_INIT((name).entry),            \
    }

#define DEFINE_WAIT(name) DEFINE_WAIT_FUNC(name, autoremove_wake_function)

注意，此种创建的进程是当前进程，另外，唤醒时的回调函数是autoremove_wake_function()

1.3.3 使用init_wait() 初始化

include/linux/wait.h

#define init_wait(wait)                                \
    do {                                    \
        (wait)->private = current;                    \
        (wait)->func = autoremove_wake_function;            \
        INIT_LIST_HEAD(&(wait)->entry);                    \
        (wait)->flags = 0;                        \
    } while (0)

也可以init_wait() 对定义好的 wait_queue_entry_t 指针进行初始化。

该entry 绑定的是当前进程，另外，唤醒时的回调函数是autoremove_wake_function()

1.3.4 在___wait_event()时使用init_wait_entry() 初始化

kernel/sched/wait.c

void init_wait_entry(struct wait_queue_entry *wq_entry, int flags)
{
    wq_entry->flags = flags;
    wq_entry->private = current;
    wq_entry->func = autoremove_wake_function;
    INIT_LIST_HEAD(&wq_entry->entry);
}
EXPORT_SYMBOL(init_wait_entry);

与 init_wait() 区别是多了一个 flags 参数。

详细的可以查看下文的 __wait_event() 函数和wake_up() 函数。

1.4 添加和移除等待队列
1.4.1 添加到等待队列

include/linux/wait.h

static inline void __add_wait_queue(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
    list_add(&wq_entry->entry, &wq_head->head);
}


static inline void
__add_wait_queue_exclusive(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
    wq_entry->flags |= WQ_FLAG_EXCLUSIVE;
    __add_wait_queue(wq_head, wq_entry);
}

前插到等待队列中，__add_wait_queue_exclusive() 将要插入的entry 指定为 EXCLUSIVE 属性。

include/linux/wait.h

static inline void __add_wait_queue_entry_tail(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
    list_add_tail(&wq_entry->entry, &wq_head->head);
}

static inline void
__add_wait_queue_entry_tail_exclusive(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
    wq_entry->flags |= WQ_FLAG_EXCLUSIVE;
    __add_wait_queue_entry_tail(wq_head, wq_entry);
}

后插到等待队列中，__add_wait_queue_entry_tail_exclusive() 将要插入的entry 指定为 EXCLUSIVE 属性。

注意：

对于使用 ___wait_event() 创建的 entry，如果是 EXCLUSIVE 属性，该entry 会被插入到等待队列的尾部，其他属性的entry 将选择前插。

1.4.2 等待队列的移除

include/linux/wait.h

static inline void
__remove_wait_queue(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
    list_del(&wq_entry->entry);
}

直接就是调用 list_del() 将指定的 entry 从等待队列中移除。

2. wait event
在上一节中已经讲述了等待队列的基本概念，包括wait_queue_head 和 wait_queue_entry 的创建和初始化。

在初始化结束，会在某个进程中指定一个等待事件，用以阻塞等待唤醒，当 condition 成立时退出此次等待事件。

等待事件的接口有很多，我们接下来分批来看。

2.1 UNINTERRUPTIBLE 等待事件
2.1.1 __wait_event()
#define __wait_event(wq_head, condition)                   \
   (void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 0, 0,   \
           schedule())
2.1.2 __io_wait_event()
#define __io_wait_event(wq_head, condition)                   \
   (void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 0, 0,   \
           io_schedule())
2.1.3 __wait_event_timeout()
#define __wait_event_timeout(wq_head, condition, timeout)           \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_UNINTERRUPTIBLE, 0, timeout,               \
       __ret = schedule_timeout(__ret))
2.1.4 __wait_event_exclusive_cmd()
#define __wait_event_exclusive_cmd(wq_head, condition, cmd1, cmd2)       \
   (void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 1, 0,   \
           cmd1; schedule(); cmd2)
2.1.5 __wait_event_cmd()
#define __wait_event_cmd(wq_head, condition, cmd1, cmd2)           \
   (void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 0, 0,   \
           cmd1; schedule(); cmd2)
2.1.6 __wait_event_lock_irq()
#define __wait_event_lock_irq(wq_head, condition, lock, cmd)           \
   (void)___wait_event(wq_head, condition, TASK_UNINTERRUPTIBLE, 0, 0,   \
           spin_unlock_irq(&lock);               \
           cmd;                       \
           schedule();                       \
           spin_lock_irq(&lock))
注意：

除了 __ion_wait_event() 这个等待事件使用的是 io_schedule()，其他等待事件都是使用 schedule() 函数使得当前进程让出调度，进入休眠状态。

2.2 INTERRUPTIBLE 等待事件
2.2.1 __wait_event_freezable()
#define __wait_event_freezable(wq_head, condition)               \
   ___wait_event(wq_head, condition, TASK_INTERRUPTIBLE, 0, 0,       \
           freezable_schedule())
2.2.2 __wait_event_freezable_timeout()
#define __wait_event_freezable_timeout(wq_head, condition, timeout)       \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_INTERRUPTIBLE, 0, timeout,               \
       __ret = freezable_schedule_timeout(__ret))
2.2.3 __wait_event_freezable_exclusive()
#define __wait_event_freezable_exclusive(wq, condition)               \
   ___wait_event(wq, condition, TASK_INTERRUPTIBLE, 1, 0,           \
           freezable_schedule())
2.2.4 __wait_event_interruptible()
#define __wait_event_interruptible(wq_head, condition)               \
   ___wait_event(wq_head, condition, TASK_INTERRUPTIBLE, 0, 0,       \
       schedule())
2.2.5 __wait_event_interruptible_timeout()
#define __wait_event_interruptible_timeout(wq_head, condition, timeout)       \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_INTERRUPTIBLE, 0, timeout,               \
       __ret = schedule_timeout(__ret))
2.2.6 __wait_event_interruptible_exclusive()
#define __wait_event_interruptible_exclusive(wq, condition)           \
   ___wait_event(wq, condition, TASK_INTERRUPTIBLE, 1, 0,           \
       schedule())
2.2.7 __wait_event_interruptible_lock_irq()
#define __wait_event_interruptible_lock_irq(wq_head, condition, lock, cmd)   \
   ___wait_event(wq_head, condition, TASK_INTERRUPTIBLE, 0, 0,       \
       spin_unlock_irq(&lock);                   \
       cmd;                           \
       schedule();                       \
       spin_lock_irq(&lock))
2.3 KILLABLE 等待事件
2.3.1 __wait_event_killable()
#define __wait_event_killable(wq, condition)                   \
   ___wait_event(wq, condition, TASK_KILLABLE, 0, 0, schedule())
2.3.2 __wait_event_killable_exclusive()
#define __wait_event_killable_exclusive(wq, condition)               \
   ___wait_event(wq, condition, TASK_KILLABLE, 1, 0,           \
       schedule())
2.3.3 __wait_event_killable_timeout()
#define __wait_event_killable_timeout(wq_head, condition, timeout)       \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_KILLABLE, 0, timeout,               \
       __ret = schedule_timeout(__ret))
2.4 IDLE 等待事件
2.4.1 wait_event_idle()
#define wait_event_idle(wq_head, condition)                   \
do {                                       \
   might_sleep();                               \
   if (!(condition))                           \
       ___wait_event(wq_head, condition, TASK_IDLE, 0, 0, schedule());   \
} while (0)
2.4.2 wait_event_idle_exclusive()
#define wait_event_idle_exclusive(wq_head, condition)               \
do {                                       \
   might_sleep();                               \
   if (!(condition))                           \
       ___wait_event(wq_head, condition, TASK_IDLE, 1, 0, schedule());   \
} while (0)
2.4.3 __wait_event_idle_timeout()
#define __wait_event_idle_timeout(wq_head, condition, timeout)           \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_IDLE, 0, timeout,                   \
       __ret = schedule_timeout(__ret))
2.4.4 __wait_event_idle_exclusive_timeout()
#define __wait_event_idle_exclusive_timeout(wq_head, condition, timeout)   \
   ___wait_event(wq_head, ___wait_cond_timeout(condition),           \
       TASK_IDLE, 1, timeout,                   \
       __ret = schedule_timeout(__ret))
2.5 ___wait_event()
对于不同状态的等待事件上面已经列举了，最终调用的都是 ___wait_event()，注意函数名是三个下划线：

include/linux/wait.h

#define ___wait_event(wq_head, condition, state, exclusive, ret, cmd)        \
({                                        \
    __label__ __out;                            \
    struct wait_queue_entry __wq_entry;                    \
    long __ret = ret;    /* explicit shadow */                \
                                        \
    init_wait_entry(&__wq_entry, exclusive ? WQ_FLAG_EXCLUSIVE : 0);    \
    for (;;) {                                \
        long __int = prepare_to_wait_event(&wq_head, &__wq_entry, state);\
                                        \
        if (condition)                            \
            break;                            \
                                        \
        if (___wait_is_interruptible(state) && __int) {            \
            __ret = __int;                        \
            goto __out;                        \
        }                                \
                                        \
        cmd;                                \
    }                                    \
    finish_wait(&wq_head, &__wq_entry);                    \
__out:    __ret;                                    \
})

参数：

wq_head：wait_queue_head_t 变量，为什么不使用指针呢？
condition：退出等待的条件，只有为true 时才能退出等待 (__wait_event 函数是个死循环)；
state：用以等待的 task 状态；
exclusive：标记是否是独占等待；
ret：一般用于有 timeout时，会将其临时存放在 __ret 中，在cmd 中作为参数带入；
cmd：一般是 schedule() 函数或者 schedule_timeout() 函数；
注意其中的 condition 参数，当等待事件中存在 timeout 时，该参数一般会是 ___wait_cond_timeout(condition)：

#define ___wait_cond_timeout(condition)                       \
({                                       \
   bool __cond = (condition);                       \
   if (__cond && !__ret)                           \
       __ret = 1;                           \
   __cond || !__ret;                           \
})
即，当condition 为true 或者是 timeout 到时了，___wait_event() 的condition 才为 true。

另外，___wait_event() 是个死循环，只有当condition 为true，或者当前进程收到 SIGKILL 信号时，才会退出该死循环。

2.5.1 init_wait_entry()
struct wait_queue_entry __wq_entry;

init_wait_entry(&__wq_entry, exclusive ? WQ_FLAG_EXCLUSIVE : 0);
当调用 ___wait_event() 时，会创建一个 wait_queue_entry 变量，并调用 init_wait_entry() 对其进行初始化，其中第二个参数 flags 根据 ___wait_event() 的入参 exclusive 决定；

2.5.2 prepare_to_wait_event()

kernel/sched/wait.c

long prepare_to_wait_event(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry, int state)
{
    unsigned long flags;
    long ret = 0;

    spin_lock_irqsave(&wq_head->lock, flags);
    if (signal_pending_state(state, current)) {
        /*
         * Exclusive waiter must not fail if it was selected by wakeup,
         * it should "consume" the condition we were waiting for.
         *
         * The caller will recheck the condition and return success if
         * we were already woken up, we can not miss the event because
         * wakeup locks/unlocks the same wq_head->lock.
         *
         * But we need to ensure that set-condition + wakeup after that
         * can't see us, it should wake up another exclusive waiter if
         * we fail.
         */
        list_del_init(&wq_entry->entry);
        ret = -ERESTARTSYS;
    } else {
        if (list_empty(&wq_entry->entry)) {
            if (wq_entry->flags & WQ_FLAG_EXCLUSIVE)
                __add_wait_queue_entry_tail(wq_head, wq_entry);
            else
                __add_wait_queue(wq_head, wq_entry);
        }
        set_current_state(state);
    }
    spin_unlock_irqrestore(&wq_head->lock, flags);

    return ret;
}
EXPORT_SYMBOL(prepare_to_wait_event);

每次在等待事件进入shedule 之前，会调用 signal_pending_state() 确定进程是否立即返回 RUNNING 状态：

如果不允许信号处理，返回0，表示不需要返回；
如果允许信号处理，但该进程中没有信号等待处理，也表示不需要返回；
除此，如果是 TASK_INTERRUPTIBLE 或当前进程可以处理信号且收到了 SIGKILL，则需要立即返回RUNNING 状态；
include/linux/sched/signal.h

static inline int signal_pending_state(long state, struct task_struct *p)
{
//是否允许信号处理，不允许返回0
   if (!(state & (TASK_INTERRUPTIBLE | TASK_WAKEKILL)))
       return 0;

//当允许信号处理时，确定当前进程是否有信号挂起，如果没有返回0
   if (!signal_pending(p))
       return 0;

   return (state & TASK_INTERRUPTIBLE) || __fatal_signal_pending(p);
}
回到 prepare_to_wait_event() 函数，如果 signal_pending_state() 需要进程立即返回 RUNNING 状态，则认为此次等待事件无效，立即退出此次等待。

如果不需要返回 RUNNING，则会将此次的等待队列 entry 添加到等待队列中。不过需要注意的是，对于 exclusive 属性的entry，会将其添加到等待队列的尾部，其他属性的 entry 添加到等待队列的头部。

prepare_to_wait_event() 函数的最后会调用 set_current_state() 将进程状态标记上。

2.5.3 执行 cmd
cmd 是 ___wait_event() 的最后一个参数，可能是：

schedule()
io_schedule()
schedule_timeout()
freezable_schedule()
freezable_schedule_timeout()
cmd1; schedule(); cmd2
详细可以查看 include/linux/wait.h 文件中调用 ___wait_event() 的地方。

2.5.4 finish_wait()
当退出等待事件需要退出时，在 ___wait_event() 的最后会调用 finish_wait() 函数：

kernel/sched/wait.c

void finish_wait(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry)
{
   unsigned long flags;

   __set_current_state(TASK_RUNNING);
   /*
   * We can check for list emptiness outside the lock
   * IFF:
   * - we use the "careful" check that verifies both
   * the next and prev pointers, so that there cannot
   * be any half-pending updates in progress on other
   * CPU's that we haven't seen yet (and that might
   * still change the stack area.
   * and
   * - all other users take the lock (ie we can only
   * have _one_ other CPU that looks at or modifies
   * the list).
   */
   if (!list_empty_careful(&wq_entry->entry)) {
       spin_lock_irqsave(&wq_head->lock, flags);
       list_del_init(&wq_entry->entry);
       spin_unlock_irqrestore(&wq_head->lock, flags);
   }
}
EXPORT_SYMBOL(finish_wait);

主要做了两件事情：

将进程状态改成 RUNNING；
确定该 entry是否还在等待队列中，如果还在队列中，将其从等待队列中移除；
2.6 总结
等待队列的wait event 有很多种，按照进程将要进入的状态分为：
INTERRUPTIBLE 等待事件；
UNINTERRUPTIBLE 等待事件；
KILLABLE 等待事件；
IDLE 等待事件；
所有等待事件最终会调用 ___wait_event() 函数；
首先会创建一个 entry，并调用 init_wait_entry() 进行初始化；
进入死循环，直到condition 为true 或进程允许信号中断并收到了 SIGKILL 信号；
___wait_event() 中会调用最后一个参数 cmd，通常是利用 schedule() 交出调度后进入休眠；
当被唤醒后会确定当前进程状态或condition，进而判断是否退出死循环；
当___wait_event() 中退出死循环后，会调用 finish_wait() 将进程状态改为 RUNNING，并将此次的 entry 从等待队列中删除；

3. wake up
3.1 wake_up TASK_NORMAL
include/linux/wait.h

#define wake_up(x)           __wake_up(x, TASK_NORMAL, 1, NULL)
#define wake_up_nr(x, nr)       __wake_up(x, TASK_NORMAL, nr, NULL)
#define wake_up_all(x)           __wake_up(x, TASK_NORMAL, 0, NULL)
#define wake_up_locked(x)       __wake_up_locked((x), TASK_NORMAL, 1)
#define wake_up_all_locked(x)       __wake_up_locked((x), TASK_NORMAL, 0)
有三点注意：

wake_up 不携带interruptible 的接口，指的是唤醒 TASK_NORMAL 状态的进程，而TASK_NORMAL 表示的是 (TASK_INTERRUPTIBLE | TASK_UNINTERRUPTIBLE)；
wake_up 最终调用的有两个接口：__wake_up() 和 __wake_up_locked()，区别在于 __wake_up_locked() 的调用是已经在等待队列的自旋锁中了，不需要再加锁，最终实现都需要调用 __wake_up_common() 函数；
wake_up 中有个nr 的参数，用以决定唤醒几个等待的 exclusive entry；
3.2 wake_up INTERRUNPTIBLE
include/linux/wait.h

#define wake_up_interruptible(x)   __wake_up(x, TASK_INTERRUPTIBLE, 1, NULL)
#define wake_up_interruptible_nr(x, nr)   __wake_up(x, TASK_INTERRUPTIBLE, nr, NULL)
#define wake_up_interruptible_all(x)   __wake_up(x, TASK_INTERRUPTIBLE, 0, NULL)
#define wake_up_interruptible_sync(x)   __wake_up_sync((x), TASK_INTERRUPTIBLE)
3.3 __wake_up()
kernel/sched/wait.c

void __wake_up(struct wait_queue_head *wq_head, unsigned int mode,
           int nr_exclusive, void *key)
{
   __wake_up_common_lock(wq_head, mode, nr_exclusive, 0, key);
}
EXPORT_SYMBOL(__wake_up);

static void __wake_up_common_lock(struct wait_queue_head *wq_head, unsigned int mode,
           int nr_exclusive, int wake_flags, void *key)
{
   unsigned long flags;
   wait_queue_entry_t bookmark;

   bookmark.flags = 0;
   bookmark.private = NULL;
   bookmark.func = NULL;
   INIT_LIST_HEAD(&bookmark.entry);

   do {
       spin_lock_irqsave(&wq_head->lock, flags);
       nr_exclusive = __wake_up_common(wq_head, mode, nr_exclusive,
                       wake_flags, key, &bookmark);
       spin_unlock_irqrestore(&wq_head->lock, flags);
   } while (bookmark.flags & WQ_FLAG_BOOKMARK);
}

函数流程比较清晰：

定义了一个 bootmark，用以串联还需要再处理的 entry；
调用 __wake_up_common() 进行实际的唤醒操作；
注意：

这里引入了一个 bookmark，是为了 __wake_up_common() 进去后唤醒的 entry 过多而导致自旋锁持有时间太长。当唤醒的 entry 超过 WAITQUEUE_WALK_BREAK_CNT (默认64) 时，将后面的 entry 放到bookmark 尾部并退出 __wake_up_common() 函数。通过这种机制，实现了进程分批次唤醒，避免了等待队列中自旋锁被持有时间过长

下面单独来看下 __wake_up_common() 的处理：

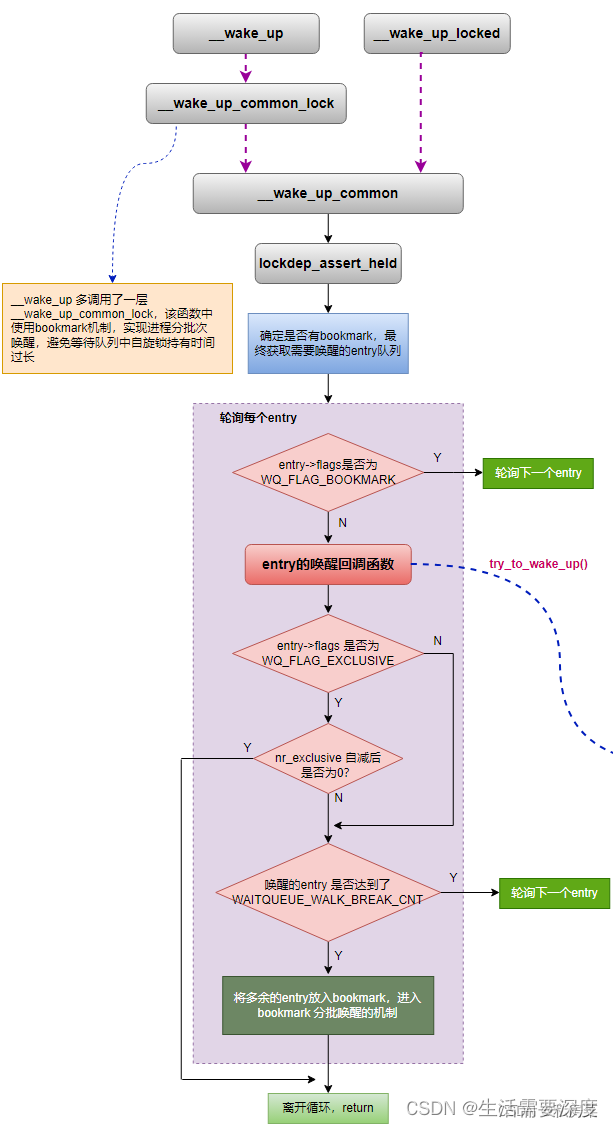

3.4 __wake_up_common()
kernel/sched/wait.c

static int __wake_up_common(struct wait_queue_head *wq_head, unsigned int mode,
           int nr_exclusive, int wake_flags, void *key,
           wait_queue_entry_t *bookmark)
{
   wait_queue_entry_t *curr, *next;
   int cnt = 0;

// 判断自旋锁已经被持有
   lockdep_assert_held(&wq_head->lock);

//如果是再处理的entry，找到第一个entry，并初重新初始化bootmark
   if (bookmark && (bookmark->flags & WQ_FLAG_BOOKMARK)) {
       curr = list_next_entry(bookmark, entry);

       list_del(&bookmark->entry);
       bookmark->flags = 0;
   } else //如果bookmark中没有entry，则获取等待队列的第一个entry
       curr = list_first_entry(&wq_head->head, wait_queue_entry_t, entry);

//确定等待队列是否为空
   if (&curr->entry == &wq_head->head)
       return nr_exclusive;

//从第一个entry，即curr 开始依次处理等待队列的entry
   list_for_each_entry_safe_from(curr, next, &wq_head->head, entry) {
       unsigned flags = curr->flags;
       int ret;

//跳过等待队列上标记 WQ_FLAG_BOOKMARK的entry，目前系统中没有主动标记的entry
       if (flags & WQ_FLAG_BOOKMARK)
           continue;

/**
* 调用等待队列entry绑定的唤醒回调函数
* 具体唤醒什么样的进程，是INTERRUPTIBLE / UNINTERRUPTIBLE，需要根据mode 决定，
* 如果需要唤醒的进程mode与当前进程的状态state 不符合，则返回0，
* 详细查看 try_to_wake_up()函数；
*/
       ret = curr->func(curr, mode, wake_flags, key);
       if (ret < 0)
           break;

//如果成功唤醒，且当前entry标记了WQ_FLAG_EXCLUSIVE，则nr_exclusive计数要减1
// 当nr_exclusive 个entry都唤醒了，就不再接着去唤醒了，退出此次wake_up
       if (ret && (flags & WQ_FLAG_EXCLUSIVE) && !--nr_exclusive)
           break;

/**
* 之所以引入临时的bootmark，就为了性能考虑
* 当连续唤醒的entry 超过了WAITQUEUE_WALK_BREAK_CNT(系统默认为64)时，
* 会将剩下的entry移入到bootmark之后，返回到上一级函数
* 通过这种机制，实现了进程分批次唤醒，避免了等待队列中自旋锁被持有时间过长
*/
       if (bookmark && (++cnt > WAITQUEUE_WALK_BREAK_CNT) &&
               (&next->entry != &wq_head->head)) {
           bookmark->flags = WQ_FLAG_BOOKMARK;
           list_add_tail(&bookmark->entry, &next->entry);
           break;
       }
   }

   return nr_exclusive;
}

参数：

wq_head：等待队列的头；
mode：唤醒进程的状态，TASK_NORMAL 或 TASK_INTERRUPTIBLE；
nr_exclusive：指定需要唤醒的 exclusive entry 数量；
wake_flags：只有在 __wake_up_sync_key() 函数调用时会传入 WF_SYNC，其他默认都为 0；
bootmark：用以标记再处理的 entry；
3.5 总结
wake up 的接口比较多，注意 __wake_up() 和 __wake_up_locked() 的区别在于后者已经处于等待队列的自旋锁中。另外 __wake_up_common_lock() 函数中多了 bookmark机制，实现进程的分批次唤醒。

wake up 最终都是通过唤醒回调函数达到唤醒等待队列的目的，系统默认的回调函数最终都是通过 try_to_wake_up() 来实现。

下面单独来分析唤醒回调函数。

4. 唤醒回调函数
上面 wake_up() 函数中没轮询一个 entry 时，都会调用该entry 的唤醒回调函数。

在 entry 上文第 1.3 节中提到系统默认有两种方式：

default_wake_function
autoremove_wake_function
唯一区别在于 autoremove_wake_function() 函数在调用 default_wake_function() 之后会将该 entry 从等待队列中移除，如下：

4.1 autoremove_wake_function()
kernel/sched/wait.c

int autoremove_wake_function(struct wait_queue_entry *wq_entry, unsigned mode, int sync, void *key)
{
   int ret = default_wake_function(wq_entry, mode, sync, key);

   if (ret)
       list_del_init_careful(&wq_entry->entry);

   return ret;
}
EXPORT_SYMBOL(autoremove_wake_function);
5. 另外一种休眠1
上文第 2、3、4节基本上剖析的是系统 ___wait_event() 和 wake_up() 方式的休眠和唤醒。

而在第 1.3 节中我们还看到了其他中等待队列 entry 的创建和初始化方式，例如：

include/linux/wait.h

#define DEFINE_WAIT_FUNC(name, function)                   \
   struct wait_queue_entry name = {                   \
       .private   = current,                   \
       .func       = function,                   \
       .entry       = LIST_HEAD_INIT((name).entry),           \
   }

#define DEFINE_WAIT(name) DEFINE_WAIT_FUNC(name, autoremove_wake_function)
这种有模块自己定义的 entry，如何使用呢？

系统提供了另外一个函数 prepare_to_wait() 和 prepare_to_wait_exclusive()。

5.1 prepare_to_wait()
kernel/sched/wait.c

void
prepare_to_wait(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry, int state)
{
   unsigned long flags;

   wq_entry->flags &= ~WQ_FLAG_EXCLUSIVE;
   spin_lock_irqsave(&wq_head->lock, flags);
   if (list_empty(&wq_entry->entry))
       __add_wait_queue(wq_head, wq_entry);
   set_current_state(state);
   spin_unlock_irqrestore(&wq_head->lock, flags);
}
EXPORT_SYMBOL(prepare_to_wait);
将该 entry 添加到等待队列的头部，并调用 set_current_state() 将当前进程状态置上。

5.2 prepare_to_wait_exclusive()
kernel/sched/wait.c

bool
prepare_to_wait_exclusive(struct wait_queue_head *wq_head, struct wait_queue_entry *wq_entry, int state)
{
   unsigned long flags;
   bool was_empty = false;

   wq_entry->flags |= WQ_FLAG_EXCLUSIVE;
   spin_lock_irqsave(&wq_head->lock, flags);
   if (list_empty(&wq_entry->entry)) {
       was_empty = list_empty(&wq_head->head);
       __add_wait_queue_entry_tail(wq_head, wq_entry);
   }
   set_current_state(state);
   spin_unlock_irqrestore(&wq_head->lock, flags);
   return was_empty;
}
EXPORT_SYMBOL(prepare_to_wait_exclusive);

与 prepare_to_wait() 不同的是，这里指定的 entry 是 WQ_FLAG_EXCLUSIVE，并且该entry 是添加到等待队列尾部。

5.3 示例
了解完 DEFINE_WAIT()、prepare_to_wait() 之后，模块上可以使用如下示例进行管理：

net/atm/svc.c

static void svc_disconnect(struct atm_vcc *vcc)
{
   DEFINE_WAIT(wait);
...
   if (test_bit(ATM_VF_REGIS, &vcc->flags)) {
       sigd_enq(vcc, as_close, NULL, NULL, NULL);
       for (;;) {
           prepare_to_wait(sk_sleep(sk), &wait, TASK_UNINTERRUPTIBLE);
           if (test_bit(ATM_VF_RELEASED, &vcc->flags) || !sigd)
               break;
           schedule();
       }
       finish_wait(sk_sleep(sk), &wait);
   }

...

6. 另外一种休眠2
DECLARE_WAIT_QUEUE_HEAD(queue);
DECLARE_WAITQUEUE(wait, current);

for (;;) {
add_wait_queue(&queue, &wait);
set_current_state(TASK_INTERRUPTIBLE);
if (condition)
break;
schedule();
remove_wait_queue(&queue, &wait);
if (signal_pending(current))
return -ERESTARTSYS;
}
set_current_state(TASK_RUNNING);
remove_wait_queue(&queue, &wait);
这种方式是手动调用等待队列的add、remove 接口。

7. 总结
至此，等待队列基本剖析完成。其实，根本上就是通过一个数据接口 wait_queue_head_t 串联很多 wait_queue_entry_t，主要在这些 entry 的创建或初始化上，因为此时会指定flags、func 以及对应进程的 private 变量。

在不同的进程中会调用 ___wait_event() 可以自动创建等待队列 entry；
也可以通过 DEFINE_WAIT()、DECLARE_WAITQUEUE() 等方式手动创建等待队列entry；
不同的实现方式对应着不同的唤醒方式：

___wait_event() 中必须要指定 condition，只有在condition 为true或者进程挂起信号并收到信号，才能退出等待，进程才能进入之后的 RUNNING 状态；
通过 DEFINE_WAIT() 等方式，可以配合使用prepare_to_wait()，进而由模块自己组织代码，控制schedule 的时机和唤醒后的条件处理；
当然，也可以不适用等待队列，也能达到休眠、唤醒的目的。都是根据不同的实际需求，进而选择合适的方式。

另外，wait event 的state 有下面几种方式：

TASK_UNINTERRUPTIBLE，表示该等待事件只能调用 wake_up 唤醒；
TASK_INTERRUPTIBLE，表示该等待事件可以使用wake_up 唤醒，也可以使用信号唤醒；
TASK_KILLABLE，表示该等待事件只能由 SIGKILL 唤醒或wake_up 唤醒；
TASK_IDLE，表示等待事件只能由wake_up唤醒；
当然，这些state 还组合了 timeout 机制，详细可以查看 schedule_timeout() 处理。

最后，附上等待队列的完整流程图：

文章知识点与官方知识档案匹配，可进一步学习相关知识
————————————————

本文为博主原创文章，未经博主允许不得转载！

原文链接：https://blog.csdn.net/shift_wwx/article/details/134994589

生活需要深度

关注

12
点赞
踩
27

收藏

觉得还不错? 一键收藏
0
评论
Linux 中的 waitqueue 机制详解

等待队列（waitqueue）这个机制在Linux 内核中使用的频率很高，与进程调度机制紧密相关联，可以用来同步对系统资源的访问、异步事件通知、跨进程通信等。网上关于等待队列使用的优秀文章也很多，之所以笔者也写一篇，一是想更新下最新代码中的使用，二是融入些自己的拙见，方便自己回头查看，也希望能有助于后来读者。
复制链接

扫一扫
