变频器等设备在工业控制系统中的“干扰”分析2：变频器的共模电流

   本系列文章参考了西瓜视频-杨继深老师的《深讲电磁兼容》相关视频内容，这里向杨老师致敬。

在上一篇文章《90%的电磁干扰问题是共模电流导致》中提到了共模电流的概念，本文进一步说明变频器的共模电流。

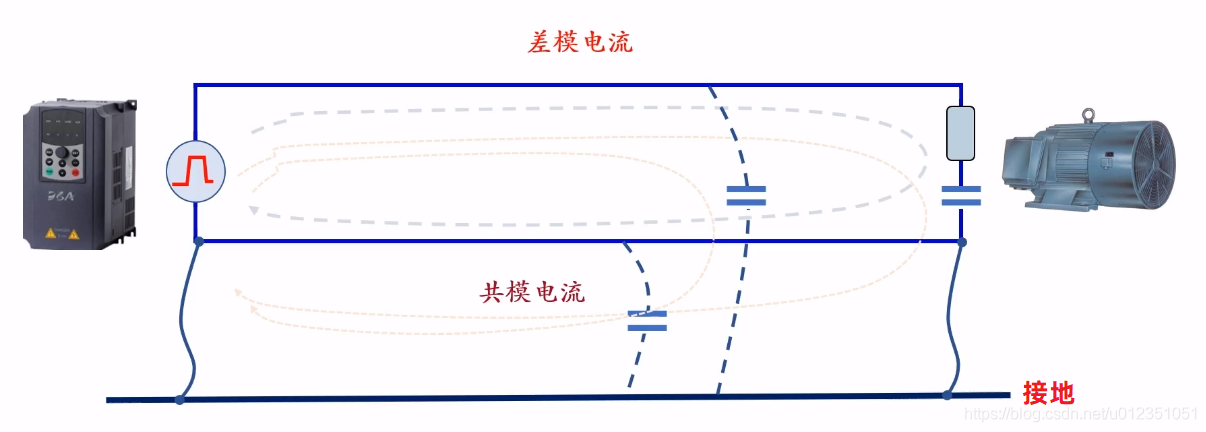

变频器的控制回路，如下图所示：

     很明显，我们需要的是差模电流，共模电流是干扰信号，共模电流通过杂散电容，在“地线”上会产生地线电压，也会产生电磁辐射，会干扰周边其他的电子设备。

     共模电压的产生，主要是因为跟变频器里的频繁脉冲有关。

小结：

1、变频器的共模电流就是电机定子与外壳之间的杂散电容，电缆与地之间的电容产生的漏电流。

2、共模电流与杂散电容成正比，因此，电机的功率越大，电缆越长，杂散电容越大，共模电流越大。

3、共模电流与PWM电压的脉冲沿变化率有关，脉冲沿越陡，共模电流越大。
