前言

在上一篇文章中，我们对PUBLISH发布QoS 2报文进行了分析，本文我们接着分析SUBSCRIBE及SUBACK的报文流程，“订阅机制”是MQTT协议的一大特点，个人也认为是MQTT最大的一个亮点。关于“订阅”的含义，可以参考前面的文章，这里不再赘述。
SUBSCRIBE的QoS等级不同，但是报文结构是相同的，所以本文以QoS2举例

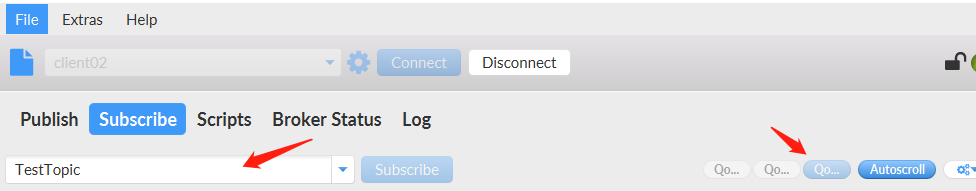

1. Client 订阅SUBSCRIBE 主题示例

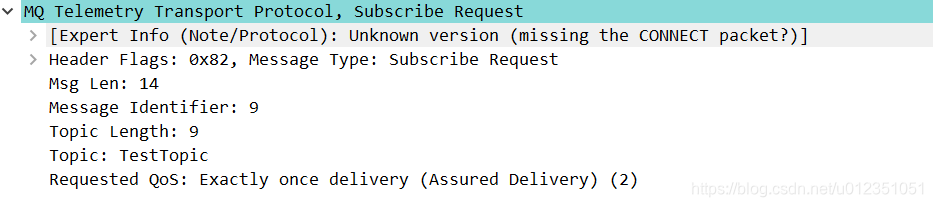

1.1 SUBSCRIBE抓包

源码如下：

82 0e 00 09 00 09 54 65 73 74 54 6f 70 69 63 02

1.2 固定报头

82 0e
其中：
82 – 对应的控制报文类型为SUBSCRIBE
0e – 剩余长度0x0e = 14个字节

1.3 可变报头

00 09 当前的报文 packet ID为 2

1.4 有效载荷

1.4.1 订阅topic信息

00 09 54 65 73 74 54 6f 70 69 63
其中，
00 09–对应topic 长度。
54 65 73 74 54 6f 70 69 63 --对应的ASCII码：TestTopic

1.4.2 订阅topic的QoS值

02–表示QoS 2

2 SUBACK 报文分析

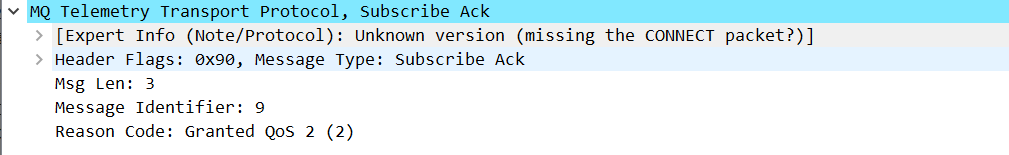

2.1 SUBACK 抓包

源码：

90 03 00 09 02

2.2 固定报头

90 03
其中：
90 – 对应的控制报文类型为PUBREC，
04 – 剩余长度0x03 = 3个字节

2.3 可变报头

00 09
这里就是报文描述符Packet ID，与SUBSCRIBE中的是一致的。

2.4 有效载荷

返回码，每个返回码对应等待确认的SUBSCRIBE报文中的主题过滤器QoS，返回码的顺序必须与SUBSCRIBE报文中的QoS相同。
返回码值定义：

值	状态	描述
0x00	成功	最大QoS 0
0x01	成功	最大QoS 1
0x02	成功	最大QoS 2
0x80	失败	订阅失败
