假期在制作一号的过程中用到了反相器
又学到了一些知识。

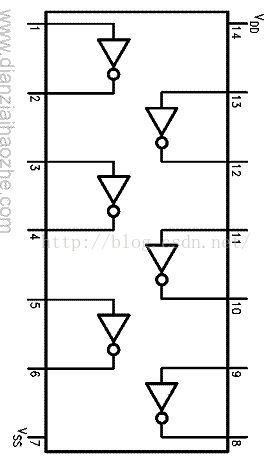

CD4069的引脚图
之前只知道Vcc,查阅CD4069的datesheet之后才明白VDD是电源,VSS是地。其电源电压允许范围是3V-15V。

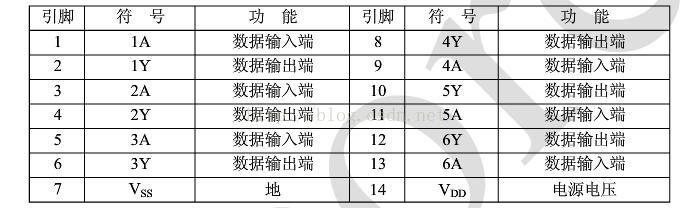

各引脚说明:
其实反相器是由6路非门组成的。输入1输出0,输入0输出1。

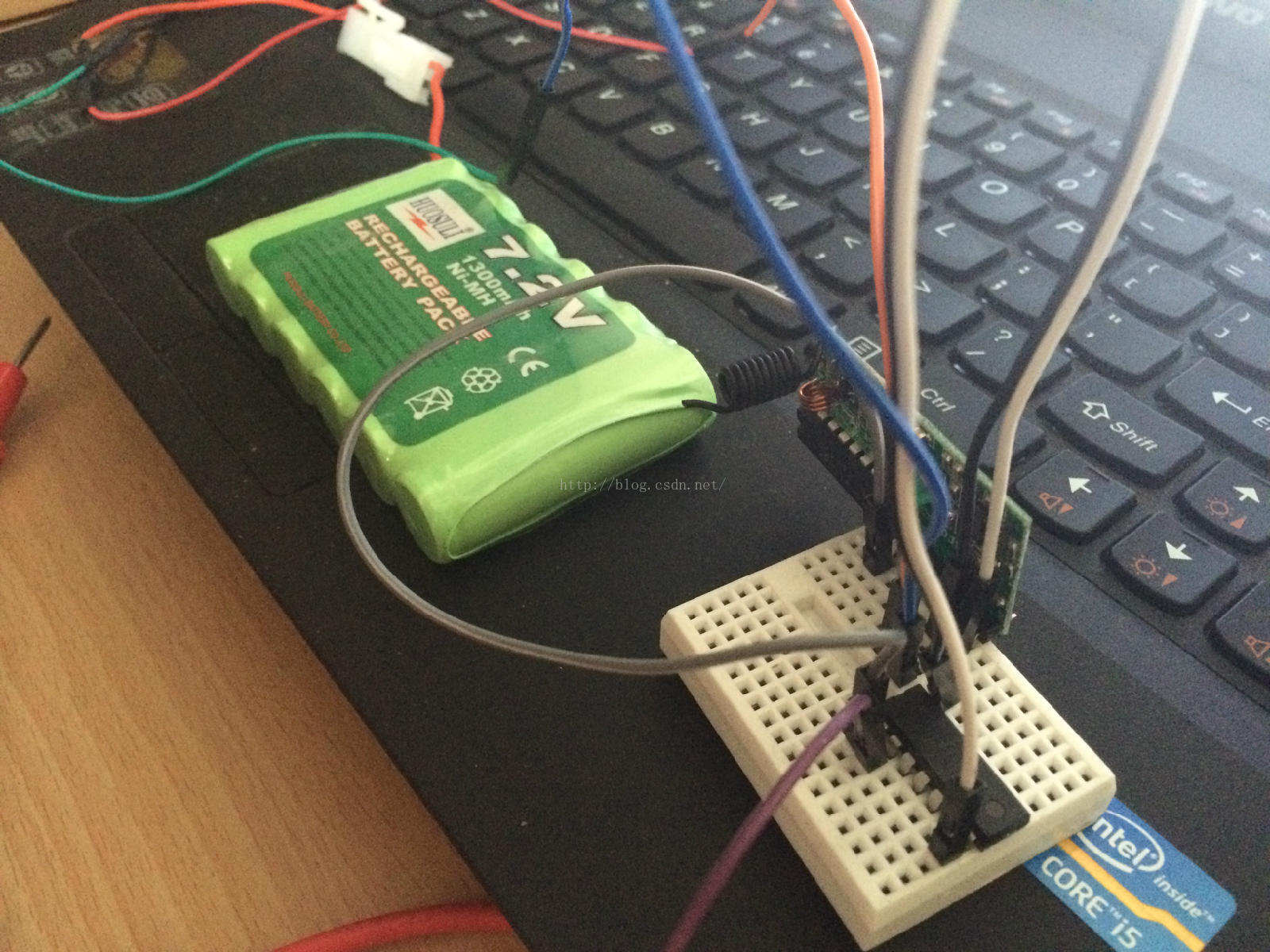

首先我用无线接受模块在面包板上对其进行测试:

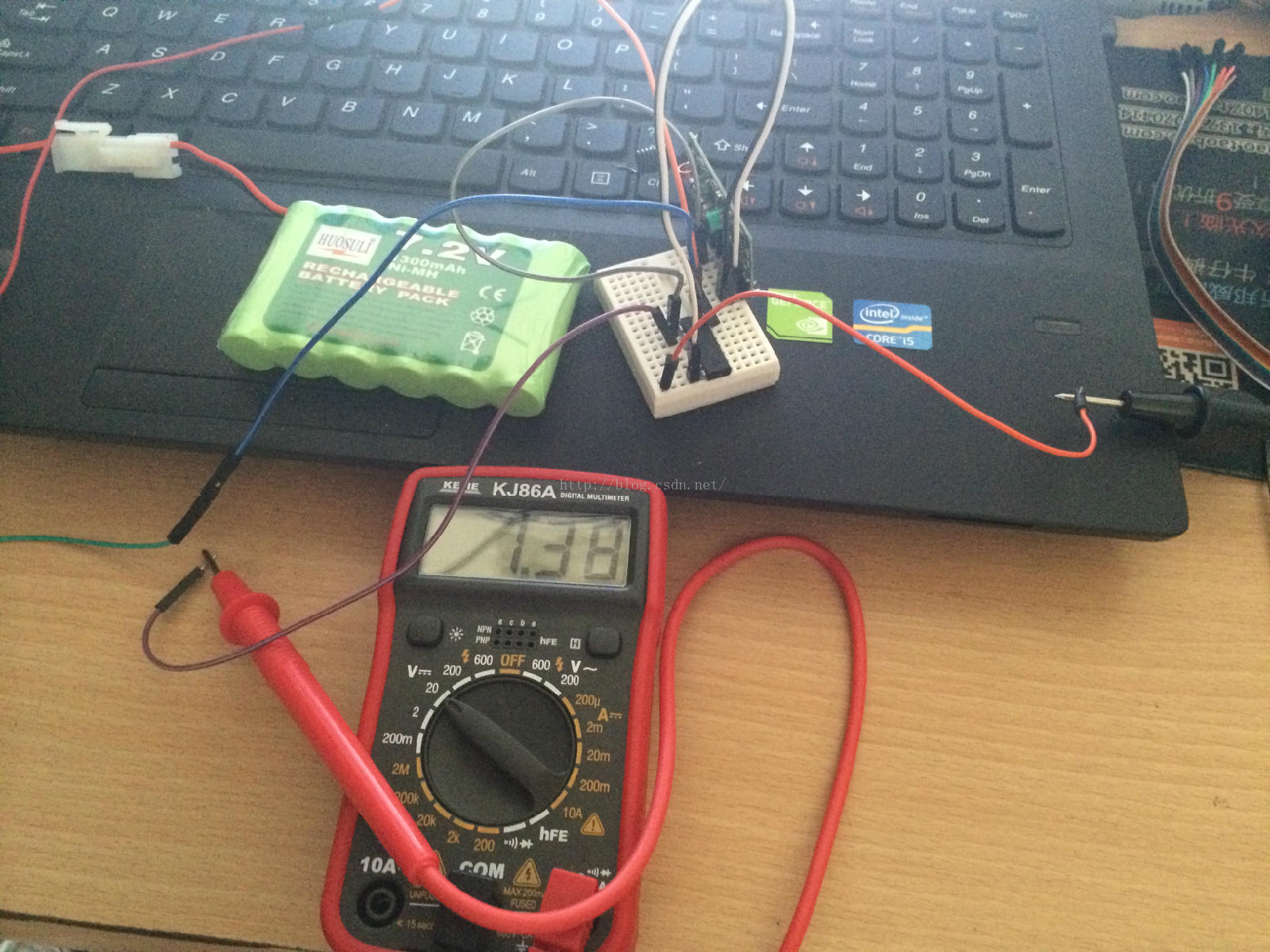

无线接收模块在其没有收到信号时各引脚为0V,连接反相器之后则应测得电池电压:

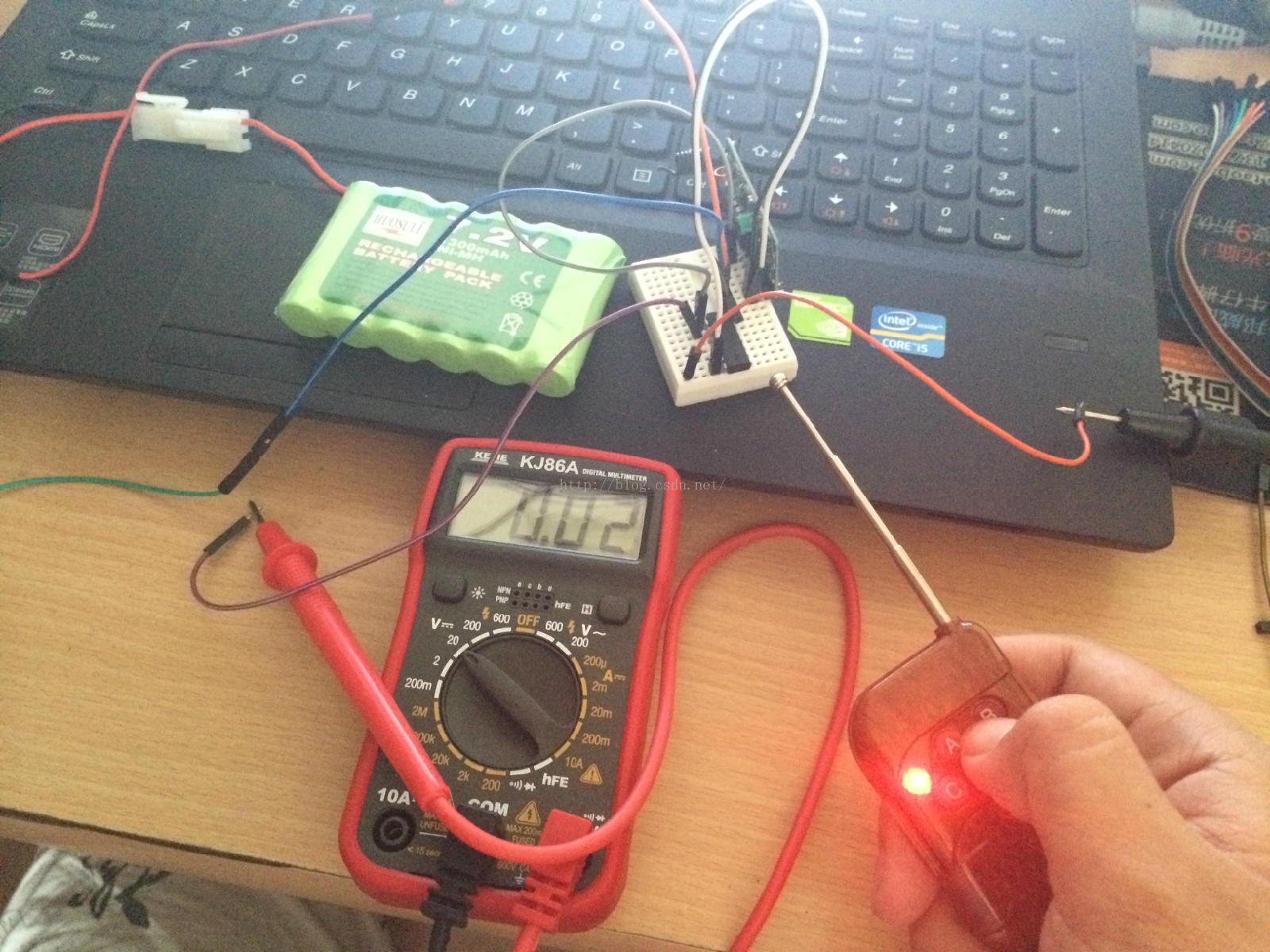

按下遥控器信号接收模块输出高电平,即7V+。经反相器之后为0V:
