我的USB DAC改装（MOD）流程（上）

这次突然想试试MOD，也就是通过更换元器件来提高音质，以前我对着一台耳放动过手，所以现在也是一样流程，但我会记录下来以提供参考。

这篇文章分为上下两部分，上部分讲述的是流程和思路，而下部分则是改装和听感。

这次的操作目标是去年购买并使用的是某家的DAC，信噪比95db，失真号称是低于0.001，价格仅仅是百元左右，在成本和人工条件限制的情况下有这样的价格其实还可以了。

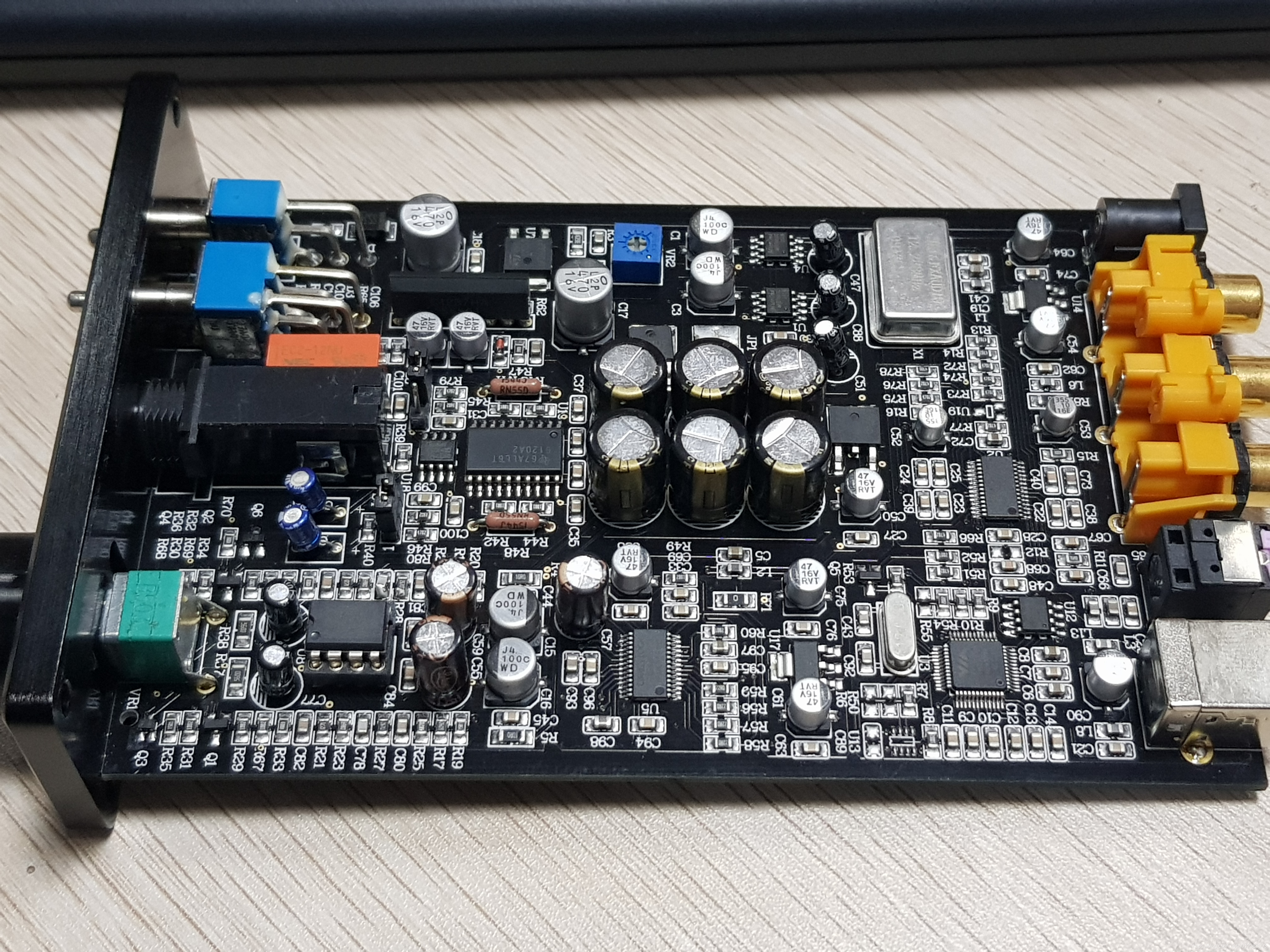

1.先拆开看看吧

---

惨不忍睹的电容，很多用的普通的不能普通的电解电容器，还有的是贴片的铝壳电容器。

这些电容器容量有偏差是一个情况，内阻太大是另一个情况，当然还有充放电速率这些，都影响滤波（玄学）的效果，作为滤波减噪元器件，电容器对于电流的影响是非常大的，而音频本身就是电压的微弱变化。需要注意的是，对电流的影响，使得声音呈现冷暖这些特点。



所以，如果不算上电路设计，对出声好坏影响最大的除了运算放大器就是电容。（随便扯点东西显得玄学）







2.分析与统计

---

这台DAC+耳放的设备，一眼看去有电容，电阻，运算放大器，稳压IC这些，还有一些同轴接口，可调电阻，USB解码芯片等。

分析这部分，实际上是思考替换元件的流程，具体的电路设计因为已经成熟了所以我就不做改动和抄板

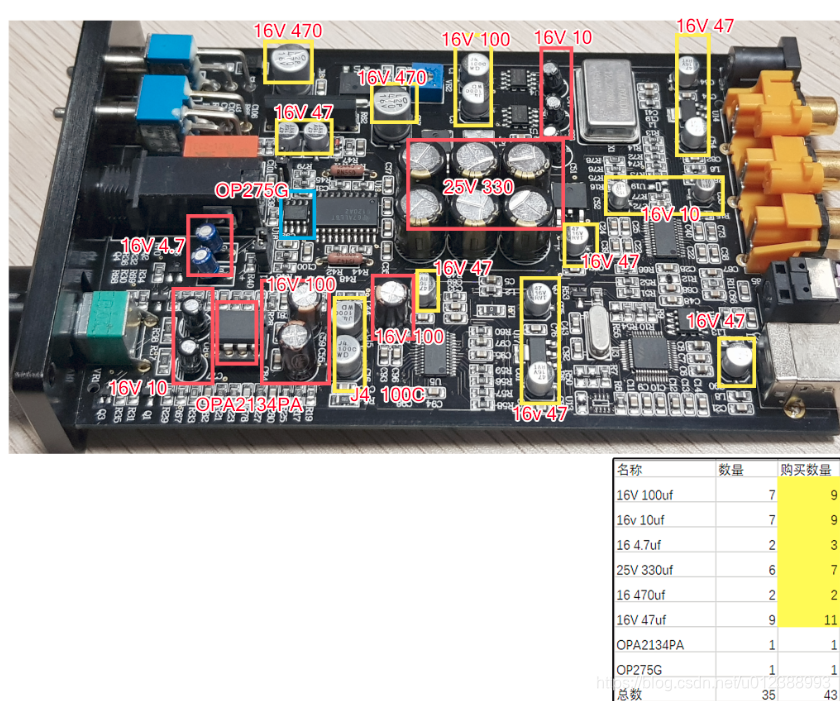

使用一些软件（比如PS）将元器件和运算放大器标注出来，以确定需要替换的有哪些，当然还需要统计一下数量以方便替换







本着方便的原则，也就不思考元器件品牌那些了，使用高品质的电容保证对电流的影响是好的，其他的，就交给运算放大器和脑放去加成吧。

完成统计后进行采购，需要注意的是，如果看到这篇文章的读者没有相关经验的话，要了解电容器的最大电压只能比原来更大不能小，另外电容器体积也要测量一下，引脚的粗细也需要测量以免出现微妙的情况（比如太粗无法插入原先的孔位）





3.运算放大器的替换

寻找运算放大器的可以替换件，这一个流程是比较简单的，但如果要更换兼容的其他型号，通常还是需要去查询下。



如果同型号替换，那么，最好的就是拆机金封了，通常我都直接将塑封替换为金封，这样的提升是很明显的，金封具有更好的做工，更好的屏蔽性能，以及更好的质量，塑封设计虽然一样但品控是比金封差很多的。

这里是OPA2134用于解码部分的输出放大，我直接替换为金封，陶瓷封装似乎也可以，但说实在我不熟悉也就没有去涉及了，陶瓷封装会比金属封装更低一些



 之所以找拆机的，也是为了回避全新假货or打磨件的问题，虽然不能保证一定是真，但我觉得概率会更小一点。



这台DAC上面的另一部分耳机放大的电路是贴片的OP275G，是非常低廉的一种音频运放，也需要替换掉。

音频运放和普通运放的区别，一个是响应速率会更快，另一个是偏移电压电流会更小一点，这样音频放大的时候能够保真。



这部分我需要替换为其他的

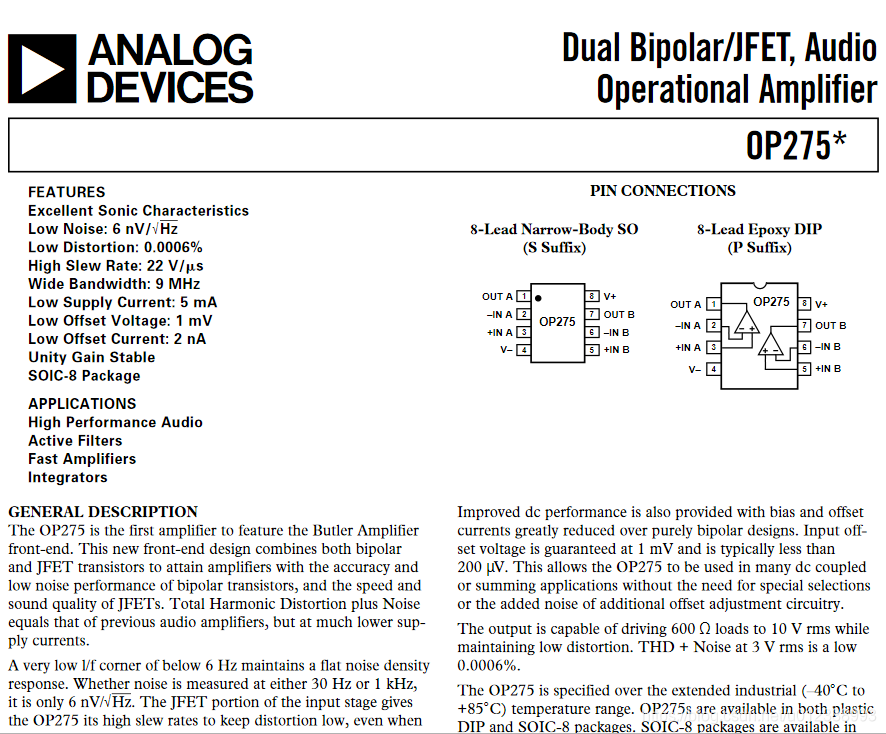

先查询下OP275G的数据，看起来是个很厉害的设计，这个才几块钱的运放就能推动600欧姆的音频设备，并且失真只有0.0006%，查询地址





虽然好，但还是置信比较贵和Hifi的运放，试着查询了一下，有个运放评论是这样写的：

AD8620BR 客观结论: 空气感极好,润泽度非常高,是所有测试运放中最润的

 看了下也正好是个有贴片封装的运放，所以用来替换廉价的OP275很合适

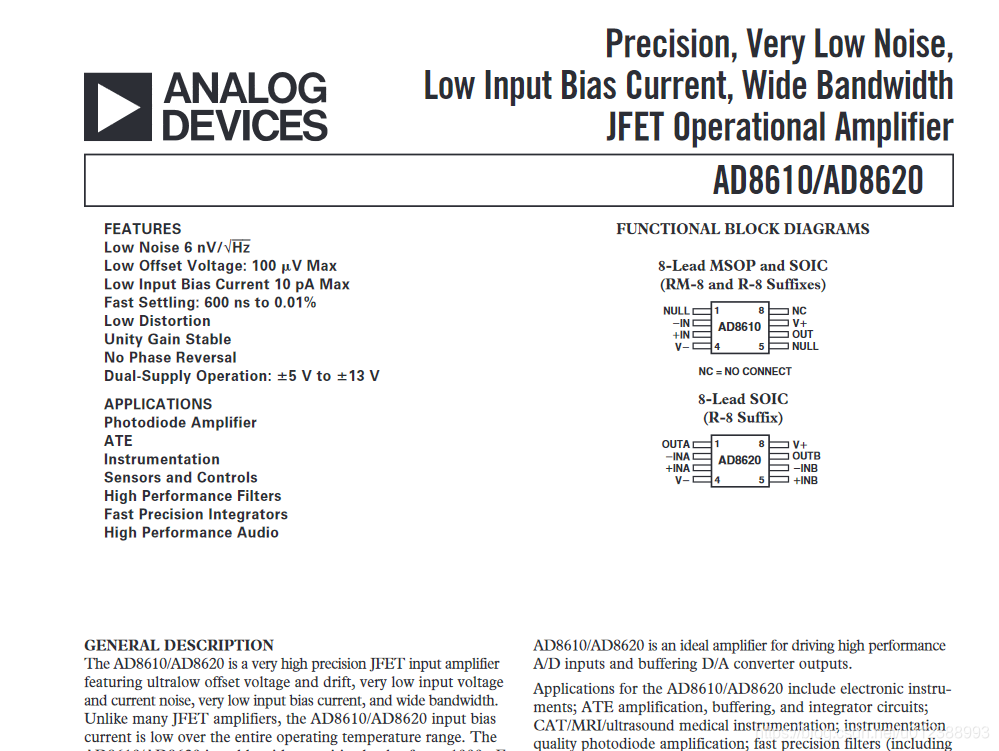

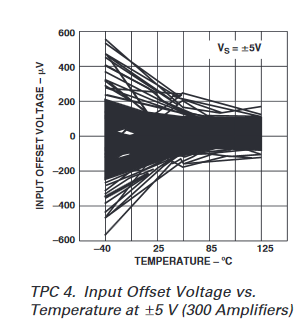

文档下方也有说明这个放大器的一些特性图表，比如温度和失真（电压偏移）关系



两个引脚对比一下看起来可以兼容，没有问题

淘宝这边下手直接购买，两个运放花费了100+，相比官网和经销商报价来说，已经便宜了非常多了。



4.元件拆除

拆除之前最需要做的事情应该是记录好要拆的部分，就如图我上面一直在记录一样，一般这种直插，贴片混合拆卸的顺序是先拆下直插件中最大和最外围的元件，然后是靠近中间的元件，继而是贴片的较大的元件

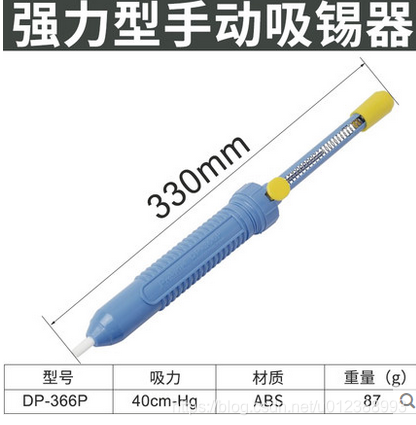

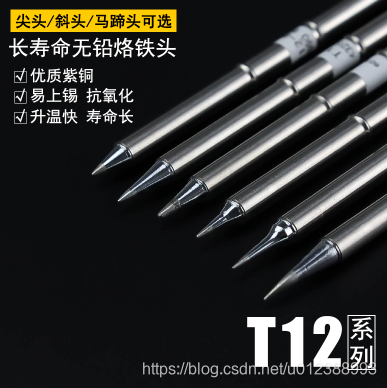

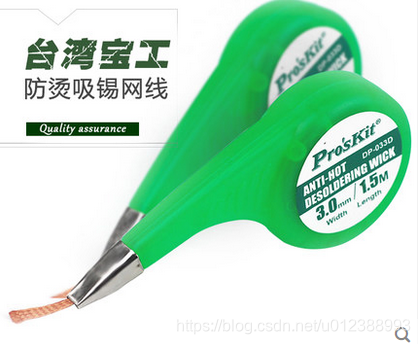

工具越好也就越容易进行操作，最佳的工具是T12尖头烙铁，无铅焊锡以及松香（或者助焊剂），吸锡带，吸锡器，参考图片如下，吸锡器尽量买大吸力的。









当然还有一些其他工具的辅助

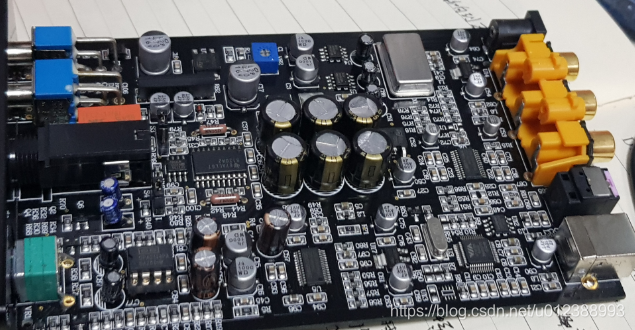

拆解前的样子如下：

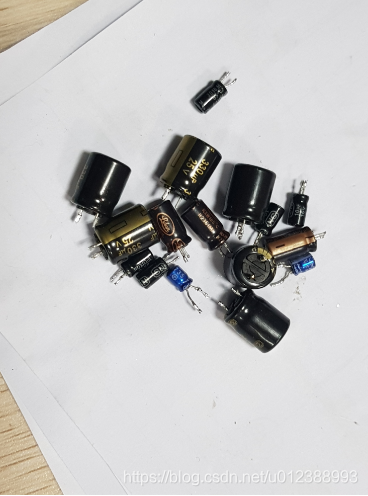

一开始，是拆卸直插类型的电解电容器，难度不大，直接拆就可以，电烙铁熔解焊锡，然后另一只手辅助拔下元件，这里拆解的元件都是这么干的。

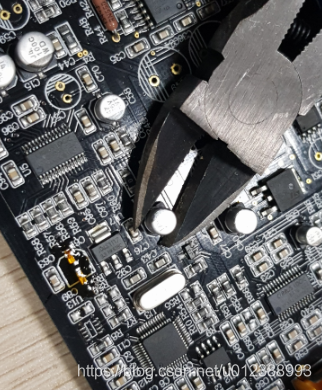

拆下贴片电解电容器的时候，需要其他的方法，考虑到这些电容器我应该没有复用的可能了，所以我的方法是使用刀嘴钳破坏切断大部分的贴片电解电容器，然后再拆焊

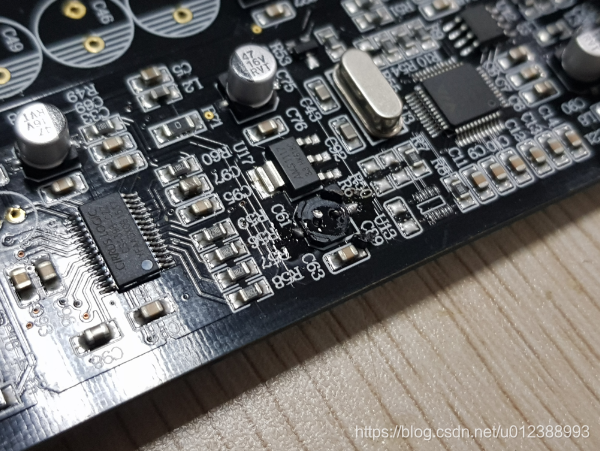

切断后，将塑料盖破坏即可露出引脚的部分，使用烙铁处理就可以了，需要注意的是，必须保证不使太大的力

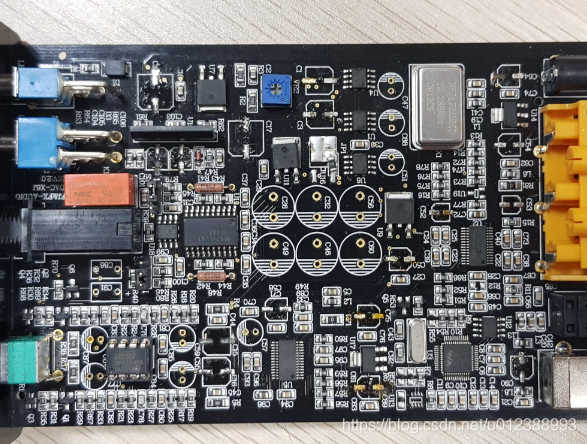

最后，完成了拆焊的结果如下



接下来是等待新的元器件了
