单相交流电机转动原理于启动电容的作用

---

前言

单相电机是生活中一类常见的电机，比如电风扇、电吹风、榨汁机，一些早期或者便宜的大家电也是使用单相电机，比如洗衣机。单相电机跟其他电机相比，有一个特点，它必须带上一个启动电容，才能启动旋转。

---

一、不加启动电容情况

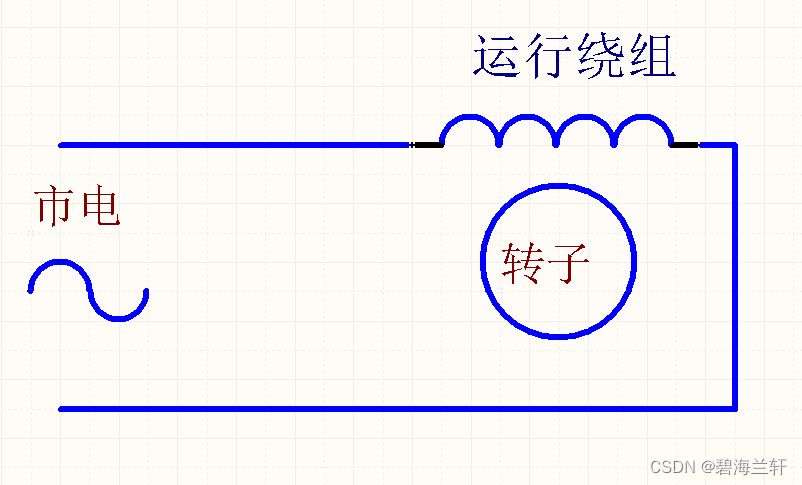

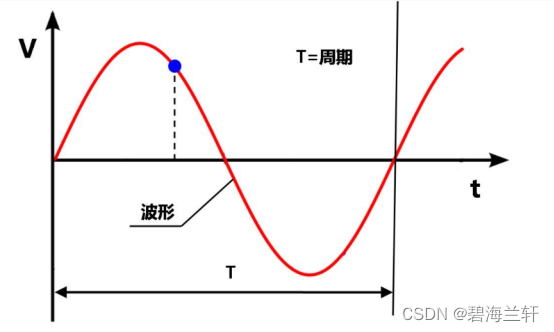

单相电机一般使用单相交流电（常见的是市电220V或者110V）驱动。电机内部的运行绕组只有一组，单相电在运行绕组上可以产生交变磁场，但是方向只有0°和180°，无法形成旋转磁场。我们拿掉启动电容，直接给电机上电，电机不会转，只会发出“嗡嗡”的响声。这是因为转子在磁场力的作用下，只会在0°和180°范围内小幅度振动，无法旋转。

二、加入启动电容情况

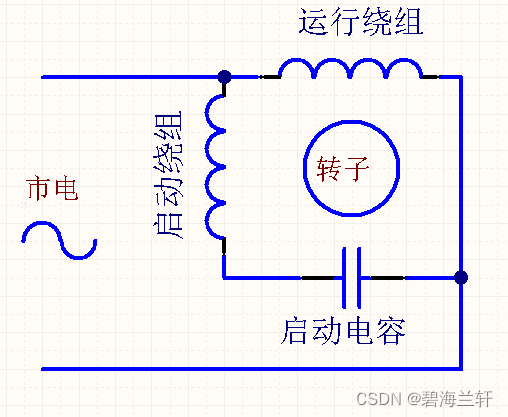

当电机接上启动电容，启动电容的一端会接上一个启动绕组，启动绕组跟运行绕组在空间上呈90°分布。由于电容具有移相作用，会使电流超前电压90°。

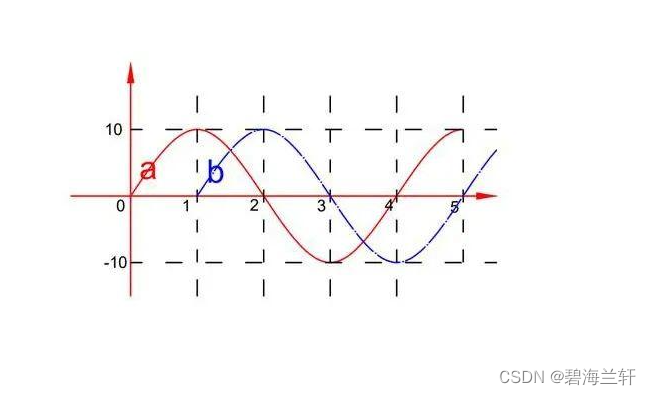

我们假设在0时刻，由于电容的作用，启动绕组的电流超前运行绕组，启动绕组产生0°向下磁场；1时刻，运行绕组产生90°向右磁场；2时刻，电流反向，启动绕组产生180°向上磁场；3时刻，运行绕组产生270°向左磁场。

这样，一个电流周期内便产生了旋转磁场，磁场会切割转子，产生感应电流。流过电流的导体在磁场中会受到安培力的作用，产生力矩，转子便产生旋转。

三、方向可切换的单相电机

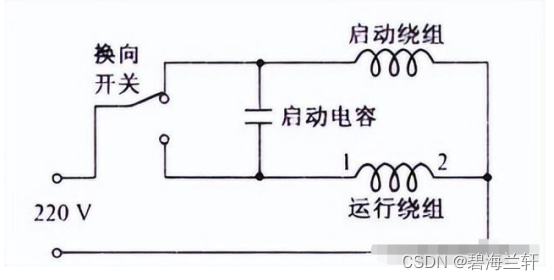

一般单相电机都有三根引线，一条是公共端，另外两条是正反转接线，启动电容接在正反转引线上。当给正转线和公共端通电，电机正转；给反转线和公共端通电，电机反转。此时，启动绕组与运行绕组参数一样，可以互换。
