一文读懂EMC中分贝 (dB) 的含义

EMC中电磁骚扰通常用分贝来表示, 分贝的原始定义为两个功率的比。

Part.1

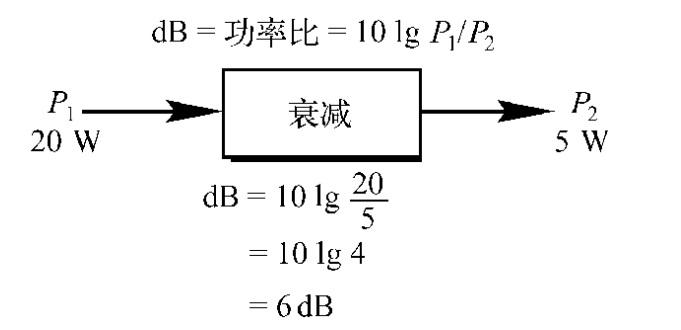

取两个功率比的对数，然后乘以10，即为EMC中分贝的概念。如下所示为分贝的概念：

功率比2倍，3dB，功率比4倍，6dB。

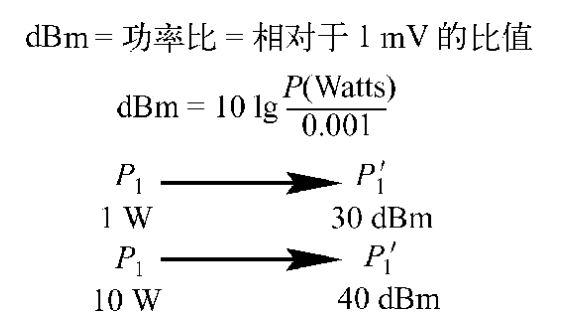

在EMC中，通常用 dBm 表示功率的单位, dBm 即是功率相对于1mW 的值, 如下所示为功率值的分贝计算示例：

因为EMC的电磁骚扰一般功率比较小，为了方便计算，从而选择dBm来计算，1W 为30dBm，10W为40dBm。

Part.2

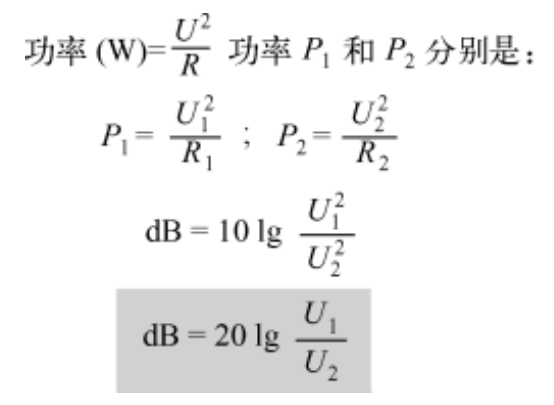

由功率的分贝值可以推出电压的分贝值（前提条件是：Ｒ１＝Ｒ２；通常为5０Ω（射频中常用的阻抗值）)，如下所示为电压分贝的概念：



因为功率和电压的平方成正比，所以电压的分贝数为电压比值的对数，然后乘以20。

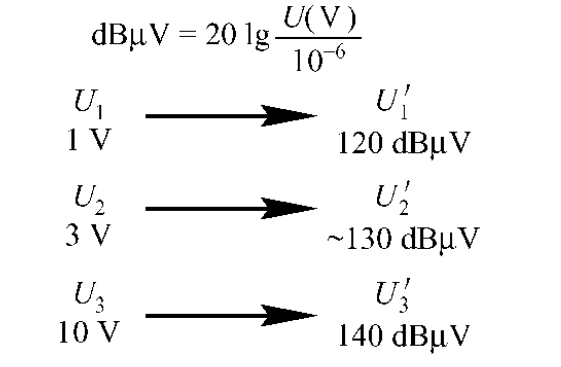

在 EMC 领域中, 通常用 dBμV 直接表示电压的大小，dBμV 即是电压相对于1 μV的值。如下为电压分贝值得示例：

之所以用dBμV，也是因为在EMC中，电磁骚扰的量通常比较小。

Part.3

示例：

对于辐射骚扰通常用电磁场的大小来衡量, 其单位是 V/ m（每米的距离产生的电势差为1伏特）｡

在EMC领域通常以单位 dBμV/m表示｡ 用天线和干扰测试仪器组合在一起测量骚扰场强的大小, 干扰测量仪器测到的是天线端口的电压, 此电压加上所用天线的天线系数就为被测骚扰的场强｡

 E[dBμV/m] =U[dBμV]+天线系数[dB]
