基于51单片机的频率计设计（仿真+原理图+源代码+参考论文+实物照片）

---

前言

本设计硬件部分主要由51单片机+分频模块+整形模块+lcd1602液晶显示+按键设计构成。功能上频率的测量范围为1Hz—20MHz能测量各种周期信号，能测出正弦波、三角波或方波等波形的频率，并通过LCD1602液晶显示屏实时显示检测到的频率数值(最多8位数，单位为Hz)。

---

一、硬件构成

STC89C52单片机只能处理数字信号因此系统需要先把信号放大成方波信号，再通过施密特触发器整形方波，又由于单片机能处理的频率有限，所以先用74HC390芯片对输入的信号进行了分频，使其降低了100倍，才送去给单片机处理，如果频率高于200KHZ的时候就计算分频后的频率，得到数据再换算成真实的频率。
基于以上思路整个系统硬件部分主要由三极管放大电路、整形电路、分频电路、液晶模块构成。

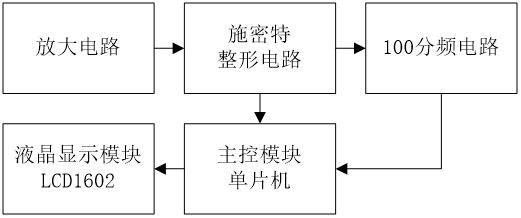

系统结构框图

二、系统功能

频率测量范围为1Hz—20MHz能测量各种周期信号，能测出正弦波、三角波或方波等波形的频率。通过LCD1602液晶显示屏显示检测到的即时频率数值(最多8位数，单位为Hz)。
单片机上电后会先进行一个初始化把设置的变量的值清0，然后开启定时器首先对100分频后的输入信号进行1S内计数，当测量到频率大于200KHZ的时候，单片机会显示出当前测量的频率和周期，然后进行下一次计数，当测量到的频率少于200KHZ的时候，单片机会重新采集分频前的数据，把测量到的数据显示出来，然后再进入到下一次的计数。

系统流程图

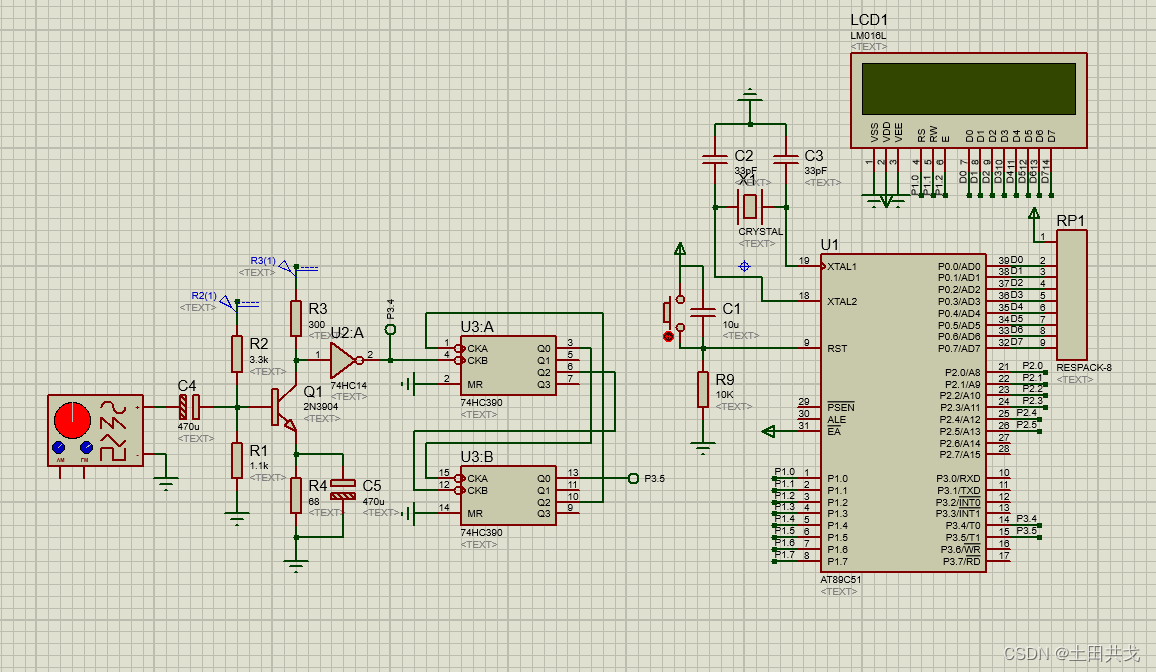

三、仿真

四、代码

void main()
{
	unsigned char i;
	LCD_init();
	timer_init();             //定时/计数器初始化

	for(i = 0;i<4;i++)
	{
	 	LCD_disp_char(i+0,1,character_1[i]);
	}
	while(1)
	{
		dis_num();         //显示
		 delay_1s();

	}
}

void timer_init(void)         //定时/计数器初始化
{
	TMOD=0x66;                //计数器0工作工作方式2，自动重装初值
	TH0=0;                    //计数器初值为0
	TL0=0;
	TR0=1;                    //计数器开始计数
	ET0=1;                    //打开计数器0中断

	TH1=0;                    //计数器初值为0
	TL1=0;
	TR1=1;                    //计数器开始计数
	ET1=1;                    //打开计数器0中断

	RCAP2H=(65536-62500)/256; //在程序初始化的时候给RCAP2L和RCAP2H赋值，
	RCAP2L=(65536-62500)%256; //TH2和TL2将会在中断产生时自动使TH2=RCAP2H,TL2=RCAP2L。
	TH2=RCAP2H;               //12M晶振下每次中断62.5ms
	TL2=RCAP2L;
	ET2=1;                    //打开定时器2中断
	TR2=1;                    //定时器2开始计时
	EA=1;                     //开总中断
}

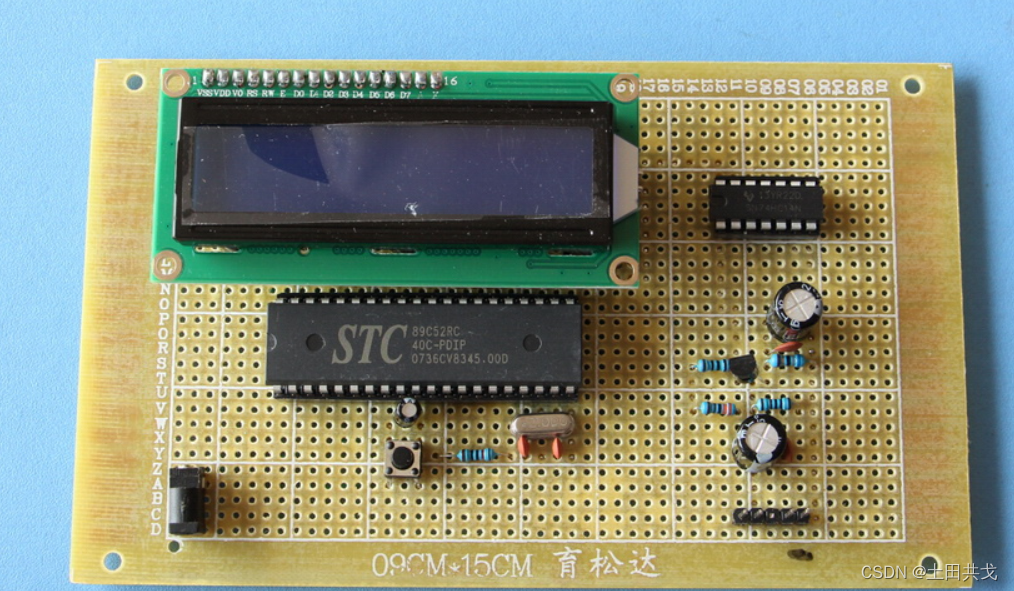

五、实物照片

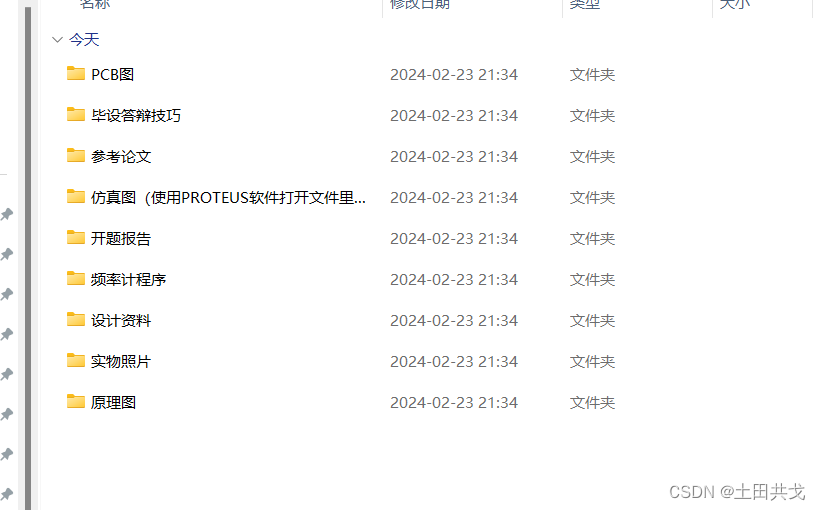

六、资料下载

本文有对应资源下载，如未显示，可能资源正在审核，审核完可正常下载。

---
