前言
本设计采用51单片机,硬件方面包含光强检测电路,时钟电路,步进电机控制电路、按键电路等。功能方面能够实现通过光照强度实现窗帘开关自动控制、定时控制和手动控制三种不同的控制方式,实现智能窗帘功能。
一、系统功能
1.屏幕显示当前日期和时间、当前控制模式、当前光照强度;
2.共支持3种模式,通过按键切换:手动模式、定时模式、光控模式;
3.在手动模式下,通过开窗帘和关窗帘键对窗帘进行控制;
4.在定时模式下,通过按键设置开窗帘和关窗帘的时间;
5.在光控模式下,光照强度大于设置值时开启窗帘,否则关闭,模拟的是白天开窗,晚上关窗;
6.步进电机正转半圈,模拟开窗,红色LED灯点亮;相反的电机反转半圈,模拟关窗,红色LED灯熄灭。
7.可佩戴下载接口(4个排针),用于连接下载器下载程序, 方便进行升级调试
实物操作:
按键1:切换模式(在手动模式、定时模式、光控模式循环切换)。
按键2:进入当前时间的设置(年、月、日、时、分的设置)。
按键3:进入定时时间和光控阈值大小的设置。
按键4:减(手动关闭窗帘)。
按键5:加(手动开启窗帘)。

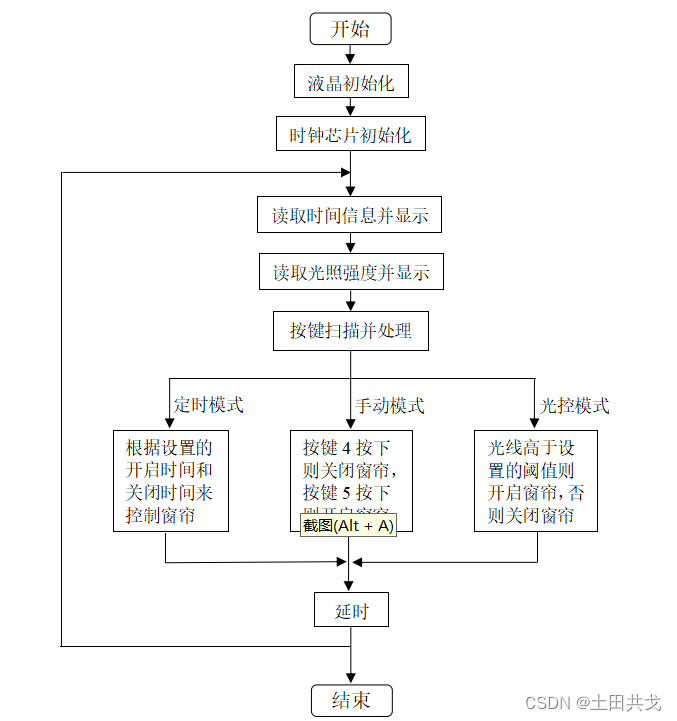

系统流程图
二、硬件构成
硬件部分主要由按键模块、时钟模块、测光模块、显示模块、电机执行模块等构成

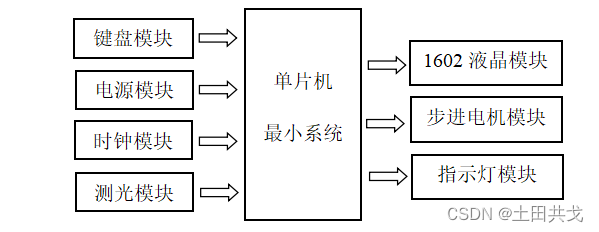

1.硬件结构图

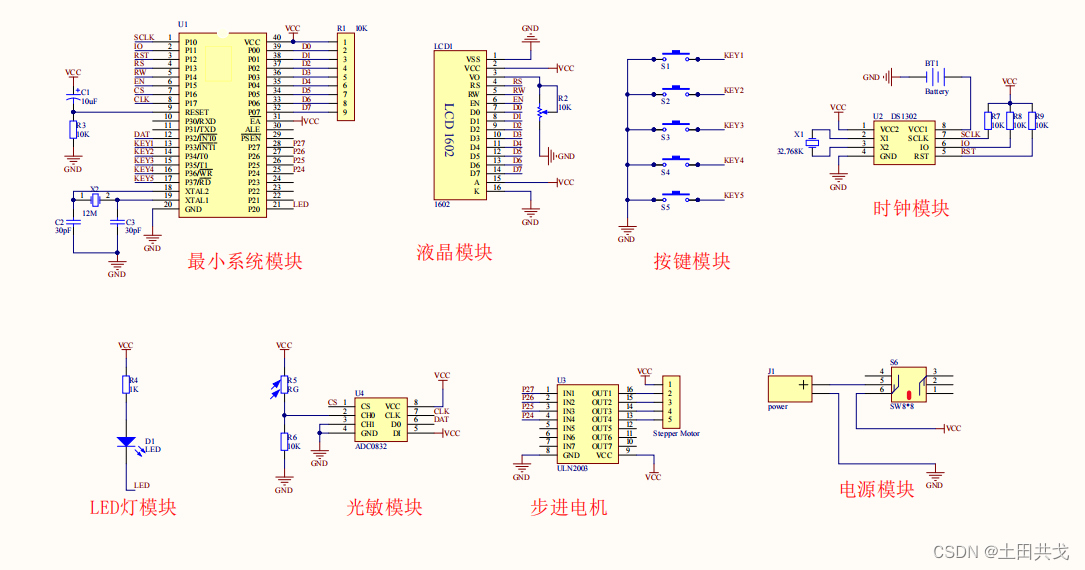

2.原理图
三、仿真

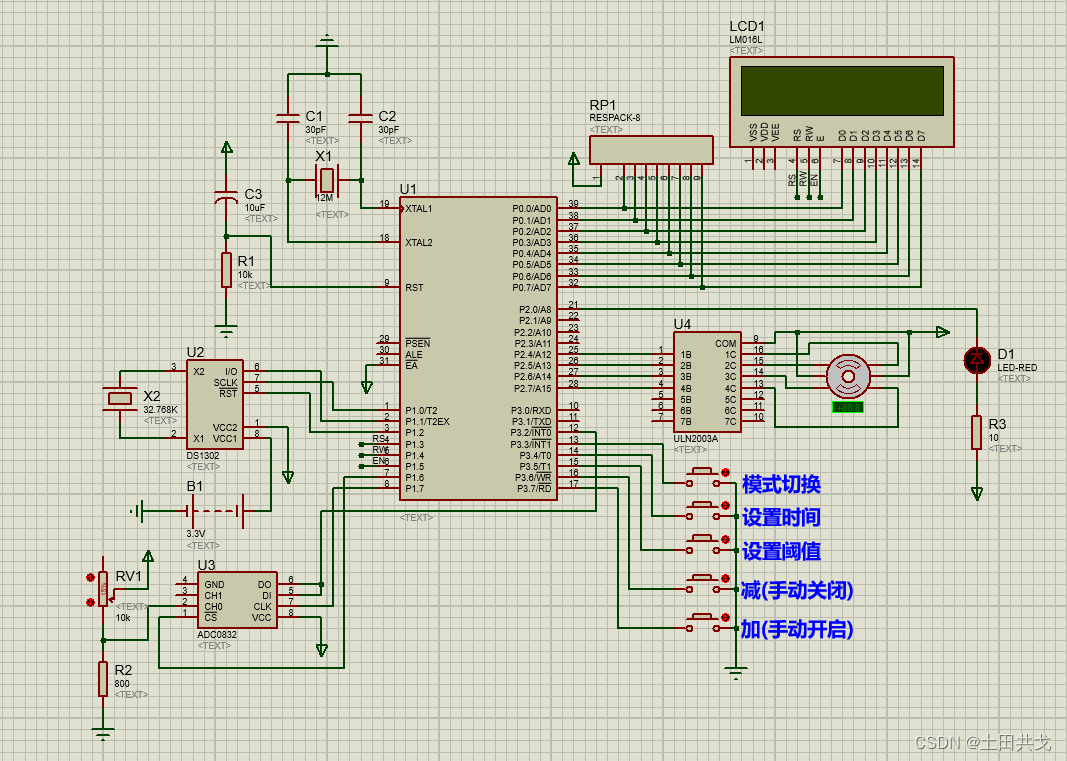

四、代码
本设计主要难度在于功能逻辑实现部分,部分代码仅供参考:
#include <reg52.h>
#include <intrins.h>
#define uchar unsigned char // 以后unsigned char就可以用uchar代替
#define uint unsigned int // 以后unsigned int 就可以用uint 代替
sbit ADC_CS = P1^6; // ADC0832的CS引脚
sbit ADC_CLK = P1^7; // ADC0832的CLK引脚
sbit ADC_DAT = P3^2; // ADC0832的DI/DO引脚
sbit SCK_P = P1^0; // 时钟芯片DS1302的SCK管脚
sbit SDA_P = P1^1; // 时钟芯片DS1302的SDA管脚
sbit RST_P = P1^2; // 时钟芯片DS1302的RST管脚
sbit LcdRs_P = P1^3; // 1602液晶的RS管脚
sbit LcdRw_P = P1^4; // 1602液晶的RW管脚
sbit LcdEn_P = P1^5; // 1602液晶的EN管脚
sbit KeyMode_P = P3^3; // 模式切换
sbit KeySet_P = P3^4; // 设置时间按键
sbit KeySet2_P = P3^5; // 设置时间模式的开关时间和光照控制强度
sbit KeyDown_P = P3^6; // 减按键
sbit KeyUp_P = P3^7; // 加按键
sbit Led_P = P2^0; // 指示灯
uchar gMode=1; // 1是手动模式,2是时间自动模式,3是亮度自动模式
uchar OpenHour = 18; // 开启窗帘的小时
uchar OpenMinute = 20; // 开启窗帘的分钟
uchar CloseHour = 10; // 关闭窗帘的小时
uchar CloseMinute = 30; // 关闭窗帘的分钟
uchar gLight = 40; // 窗帘开关的阈值
uchar code Clock[]={0x10,0x20,0x40,0x80}; // 步进电机顺时针旋转数组
uchar code AntiClock[]={0x80,0x40,0x20,0x10}; // 步进电机逆时针旋转数组
uchar TimeBuff[7]={17,9,1,6,18,30,40}; // 时间数组
// TimeBuff[0] 代表年份,范围00-99
// TimeBuff[1] 代表月份,范围1-12
// TimeBuff[2] 代表日期,范围1-31
// TimeBuff[3] 代表星期,范围1-7
// TimeBuff[4] 代表小时,范围00-23
// TimeBuff[5] 代表分钟,范围00-59
// TimeBuff[6] 代表秒钟,范围00-59
/*********************************************************/
// 毫秒级的延时函数,time是要延时的毫秒数
/*********************************************************/
void DelayMs(uint time)
{
uint i,j;
for(i=0;i<time;i++)
for(j=0;j<112;j++);
}
/*********************************************************/
// 1602液晶写命令函数,cmd就是要写入的命令
/*********************************************************/
void LcdWriteCmd(uchar cmd)
{
LcdRs_P = 0;
LcdRw_P = 0;
LcdEn_P = 0;
P0=cmd;
DelayMs(2);
LcdEn_P = 1;
DelayMs(2);
LcdEn_P = 0;
}
/*********************************************************/
// 1602液晶写数据函数,dat就是要写入的数据
/*********************************************************/
void LcdWriteData(uchar dat)
{
LcdRs_P = 1;
LcdRw_P = 0;
LcdEn_P = 0;
P0=dat;
DelayMs(2);
LcdEn_P = 1;
DelayMs(2);
LcdEn_P = 0;
}
/*********************************************************/
// 1602液晶初始化函数
/*********************************************************/
void LcdInit()
{
LcdWriteCmd(0x38); // 16*2显示,5*7点阵,8位数据口
LcdWriteCmd(0x0C); // 开显示,不显示光标
LcdWriteCmd(0x06); // 地址加1,当写入数据后光标右移
LcdWriteCmd(0x01); // 清屏
}
/*********************************************************/
// 液晶光标定位函数
/*********************************************************/
void LcdGotoXY(uchar line,uchar column)
{
// 第一行
if(line==0)
LcdWriteCmd(0x80+column);
// 第二行
if(line==1)
LcdWriteCmd(0x80+0x40+column);
}
/*********************************************************/
// 液晶输出字符串函数
/*********************************************************/
void LcdPrintStr(uchar *str)
{
while(*str!='\0')
LcdWriteData(*str++);
}
/*********************************************************/
// 液晶输出数字(0-99)
/*********************************************************/
void LcdPrintNum(uchar num)
{
LcdWriteData(num/10+48); // 十位
LcdWriteData(num%10+48); // 个位
}

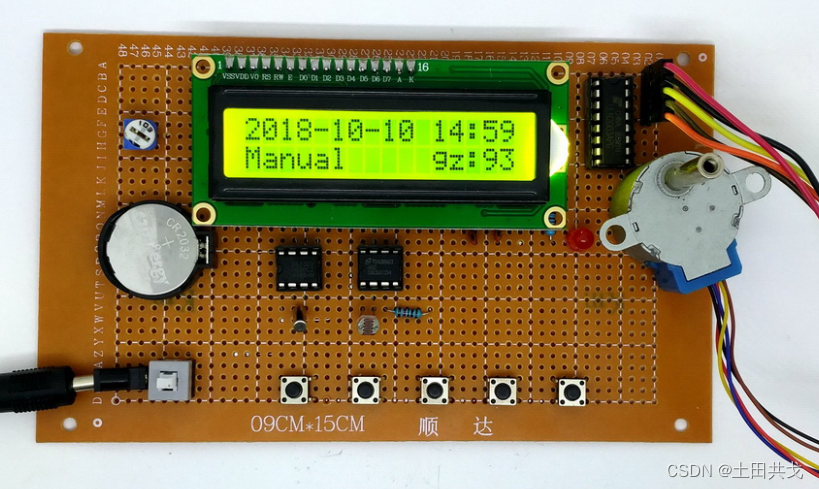

五、实物照片

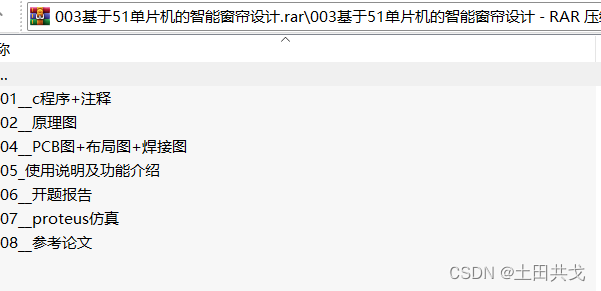

六、资料下载
