如何画好『数据流图』和『业务流程图』

前言

数据流图（Data Flow Diagram, DFD）是一种便于用户理解和分析系统数据流程的图形工具，他摆脱了系统和具体内容，精确的在逻辑上描述系统的功能、输入、输出和数据存储等，是系统逻辑模型的重要组成部分

一、数据流图组成部分

数据流：是由一组固定成分的数据组成，表示数据的流向，除了流向数据存储或从数据存储流出的数据不必命名外，每个数据流必须要有一个合适的名字，以反映该数据流的含义

加工：加工描述了输入数据流到输出数据之间的变换，也就是输入数据流经过什么处理后变成了输出数据

数据存储：数据存储表示暂时存储的数据,每个数据存储都有一个名字

外部实体：外部实体是存在于软件系统之外的人员或组织

二、基本图形符号（重点）

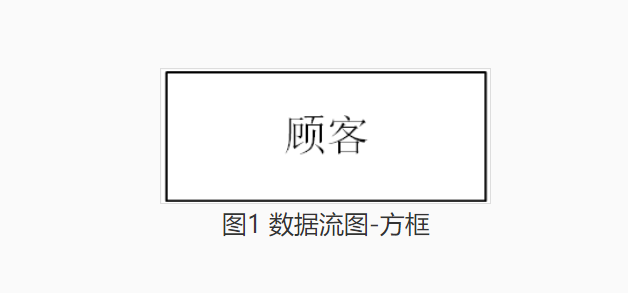

方框：表示数据的源点或终点

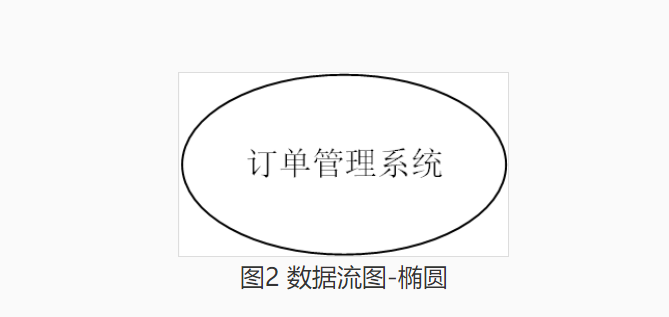

圆或椭圆：表示加工

箭头：表示数据流

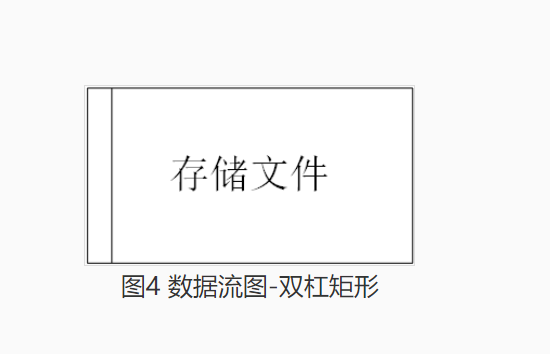

双杠：表示数据存储

三、实战案列

题目：

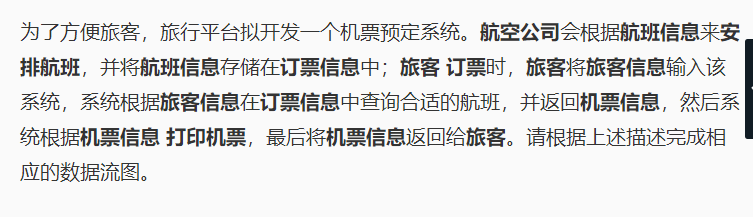

大家可以看见这个是一个机票预订系统「：黑色的字体都是关键字」，现在让我们试试画出这个数据流图。

❝

航空公司 会根据 航班信息来 安排航班

❞

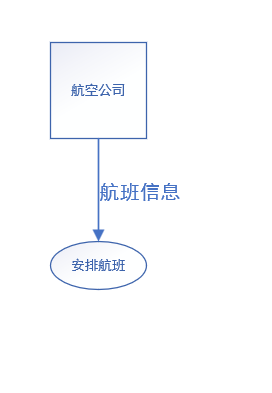

可以看的出航空公司是一个实体，航班信息是种数据，安排航班是处理这个数据，所以我们得到以下的图。

❝

并将航班信息存储在订票信息中

❞

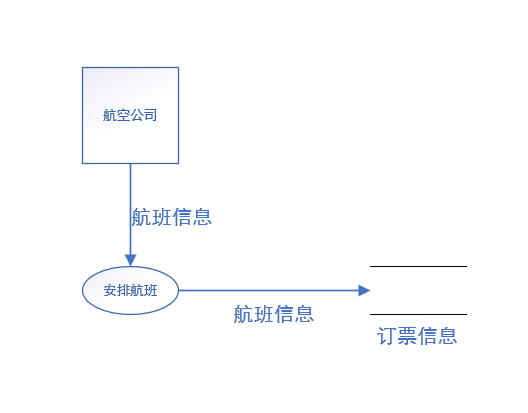

上面的话可以看见将航班信息存储在订票信息中，得到下图：

❝

旅客订票时，旅客将旅客信息输入该系统

❞

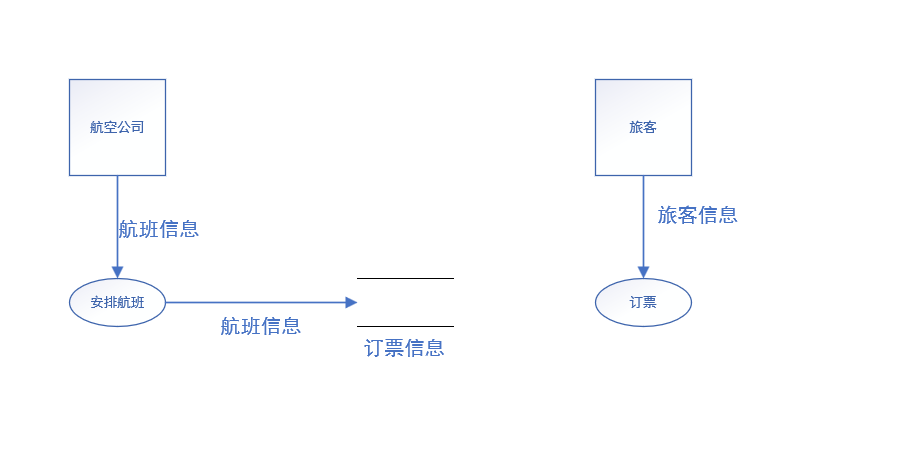

上面的话可以看出有操作了，实体是旅客，操作数据是订票行为，将信息输入该系统（订票）下图：

❝

系统通过旅客信息，在订票信息中查询合适的航班，并返回机票信息

❞

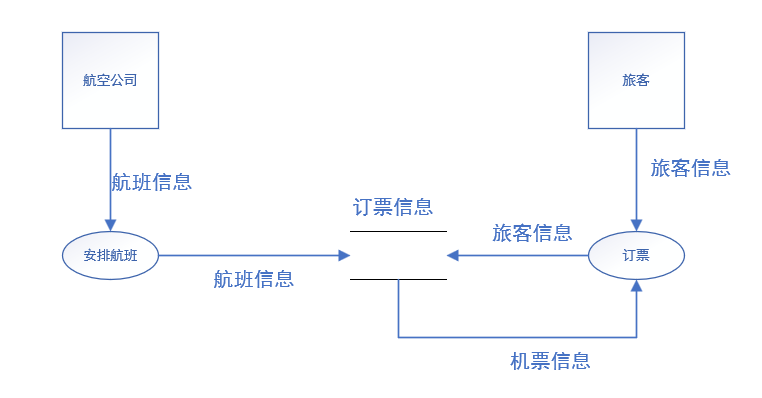

通过上面的看见发现是系统查询并返回系统（注意：订票信息只是把名字放上面去了，没有更改图）

❝

然后系统根据机票信息，打印机票

❞

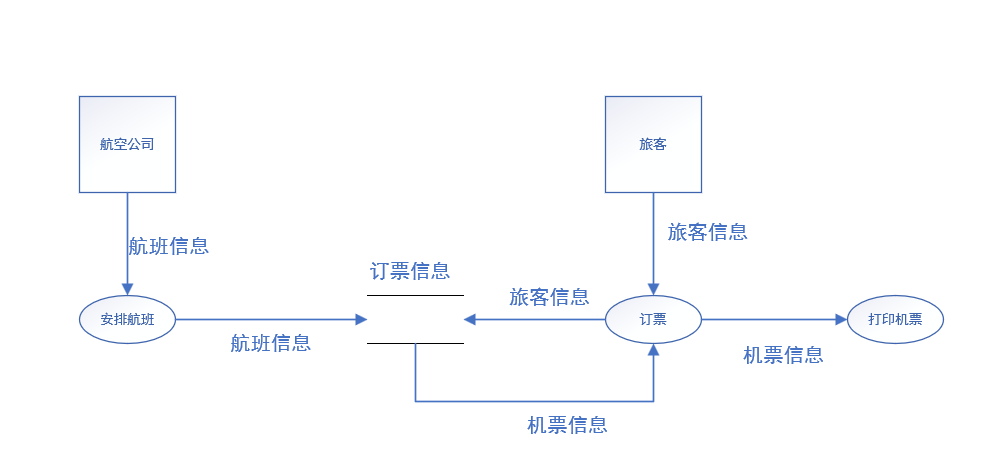

上面又有操作，根据机票信息这个数据流来打印机票（操作数据）得下图：

❝

最后将机票信息返回给旅客

❞

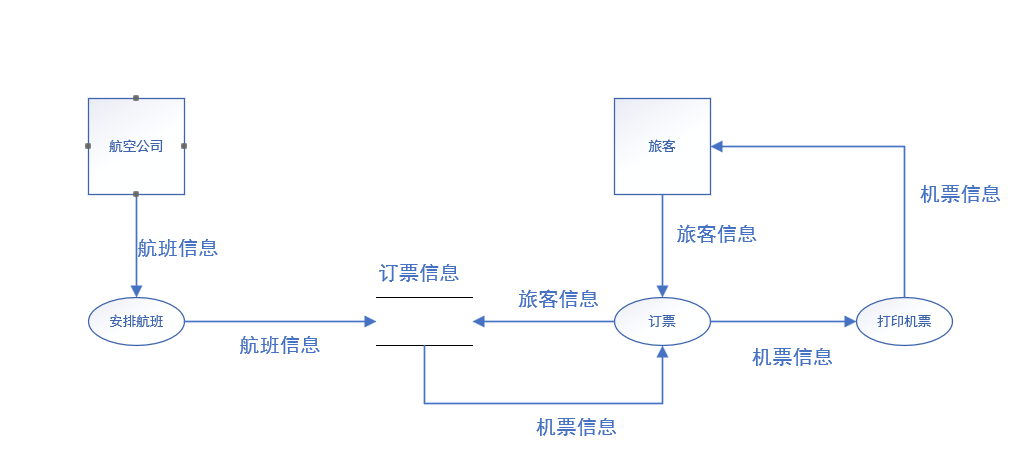

这步就是结束了：

好了以上就是数据流图的一个小实战，其实画图简单，只要搞清楚了实体的关系联系，基本上都是换汤不换药，轻轻松松~~~
