 基于stm32单片机的amg8833红外热成像/单片机红外测温成像，测温模块用的是AMG8833 IR 8x8红外热像传感器。

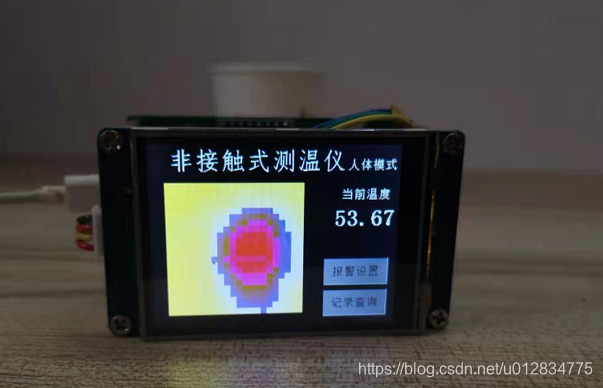

具体功能：可红外热成像，可以设置报警阈值，可以语音播报温度异常，单片机stm32f103

（1）amg8833原理

   AMG8833的内部有红外点阵测温，并且还带有一个热敏电阻。使用同一个ADC进行采样，然后送给Control



（2）器件具体参数如下：

测温点数：64（8x8的矩阵）

帧率：10帧每秒或1帧每秒

红外测温分辨率：0.25℃

热敏电阻测量温度范围：-20℃~80℃

热敏电阻分辨率：0.0625℃

红外测温的准确度：High gain误差在2.5℃以内；Low gain误差在3℃以内。

（3）点阵的排布顺序是：从右到左、从下到上。因此右下角才是第一个点。

（4）视角是水平60度、垂直60度
