一、系统介绍

采用stm32f103c8t6最小系统板，热成像模块采用amg8833模块（像素8*8），使用TFT_LCD模块显示。

二、各部分功能介绍。

stm32f103c8t6模块采集温度并把温度矩阵传回stm32f103c8t6主控板，主控板接收温度信息后，进行处理，将温度矩阵转化为RGB565，并显示在TFT_LCD上面，并显示最大温度。代码没有做双线性插值以及其他应用，需要可自行修改。需要代码联系邮箱：2448310241@qq.com

三、效果显示。

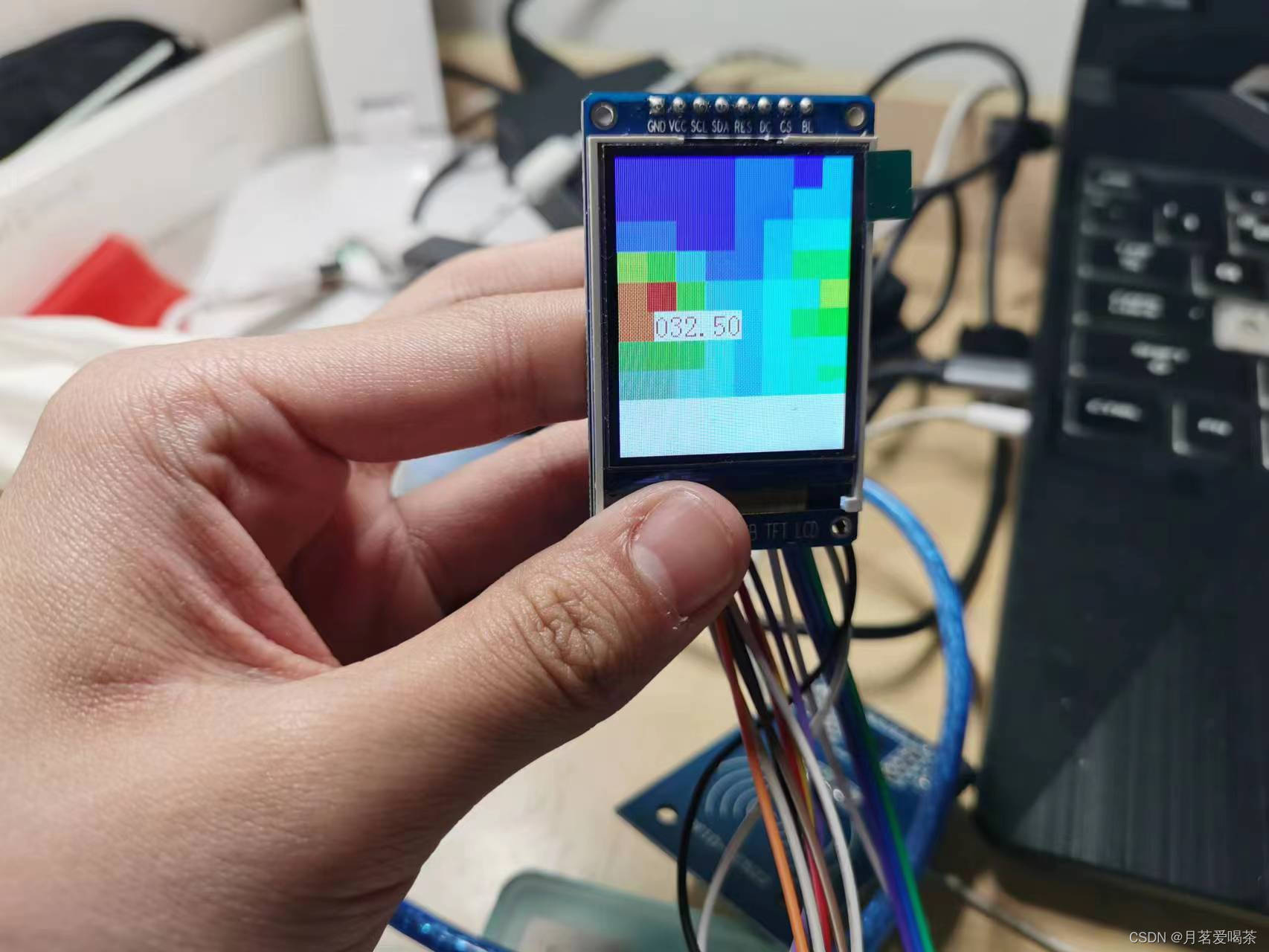

请添加图片描述

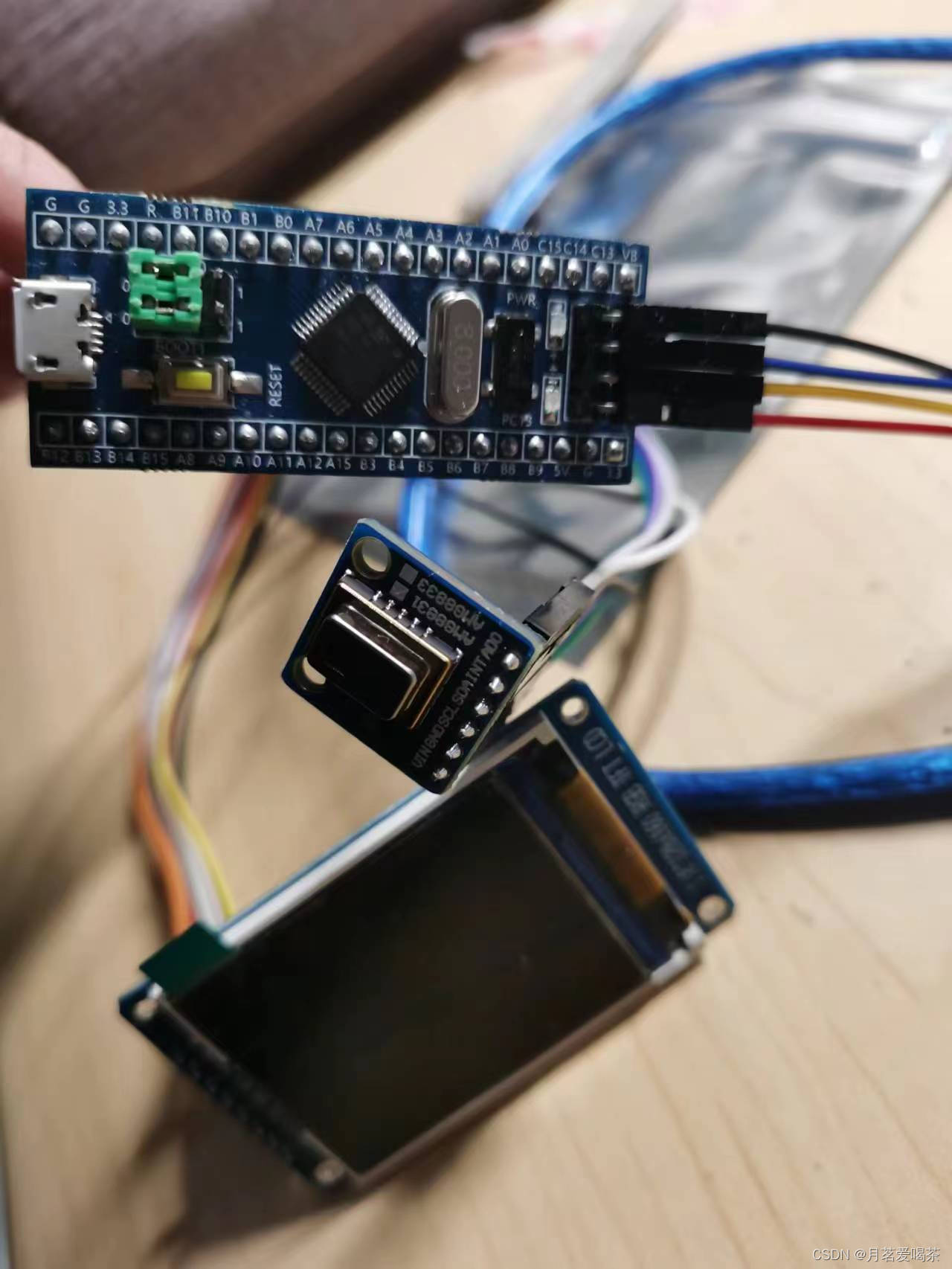

请添加图片描述
