BACnet协议架构

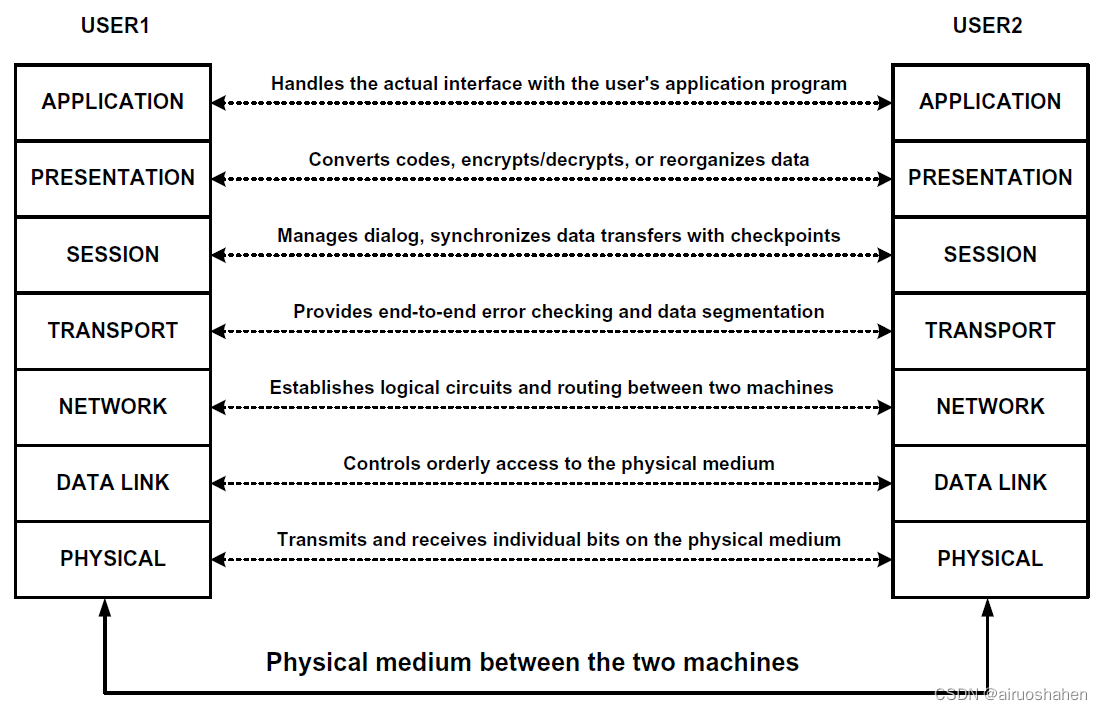

国际标准化组织在制定计算机网络通讯协议标准时定义了一个模型，称为开放系统互联参考模型（OSI（ISO 7498）。模型的目的是解决计算机与计算机之间普遍的通信问题。下图给出了这七层的体系架构图。
开放系统互连基本参考模型
对于这种发生在两个应用程序之间的通信，看起来两个程序似乎是通过各自的应用接口直接相连。而真正的通信只发生在物理层。
实现OSI模型协议所需的费用较高，在绝大部分楼宇自动控制系统中，并不需要实现OSI模型的所有内容。如果只选择OSI模型中需要的层次，形成一个简化的模型，作为楼宇自动控制系统的协议体系结构，就可以减少报文的长度，降低通信处理的开销，并且也满足楼宇自动控制系统的需要。

BACnet简化的架构

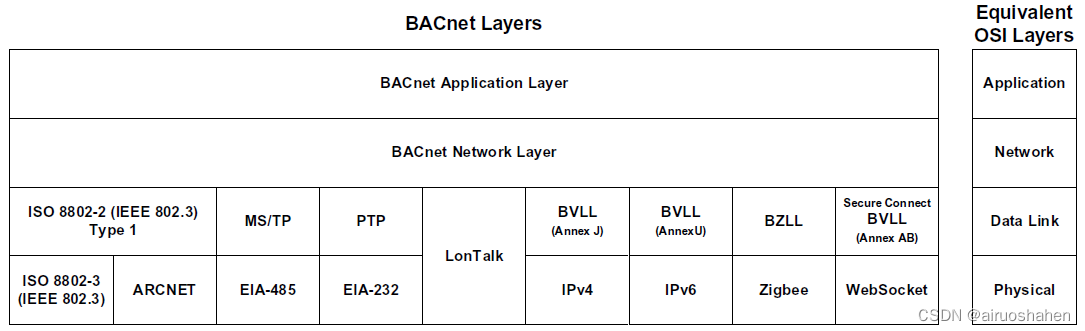

BACnet建立在包含四个层次的简化分层体系结构上，这四层相当于OSI模型中的物理层、数据链路层、网络层和应用层，如下图所示。BACnet标准定义了自己的应用层和简单的网络层，对于其数据链路层和物理层，提供了以下九种选择方案（Ethernet (ISO 8802-3)、ARCNET (ATA 878.1)、MS/TP、PTP、LonTalk、BACnet/IP、BACnet/IPv6、ZigBee、BACnet/SC）
在这里插入图片描述

简化的四层BACne
