BACnet协议详解——应用层说明二

写在前面

又拖更了，对不起各位看官老爷了。实在是年后事情多，加上家属出差，只能先忙一忙其它的事情了。

3 BACnet APDU的传输

3.1 需确认的请求报文传输

客户端在发送需确认的请求报文之后，客户端将启动计时器。在收到关于需确认的请求报文的差错APDU、拒绝APDU、中止APDU、简单确认APDU或复杂确认APDU，则停止计时，并通知客户应用程序。如果计时器的时间超过了客户设备对象中的APDU超时（也就是device object里面的APDU_TimeOut属性，在客户端启动BACnet之前，该值必须被初始化进行设置），则重新发送该报文，同时计时器重新计时。所有需确认的请求报文的超时发送次数达到客户端设备对象的APDU重发次数（也就是客户端的device object里面的Number_Of_APDU_Retries属性，此属性也需要在启动BACnet之前进行设置)，此时该报文将被丢弃，并通知客户端的应用程序。红字里面的两个属性值也需要在一些调试工具中需要进行设置，比如yabe，读到这里，就知道为什么要设置这些值以及这些值代表的是什么意思了。

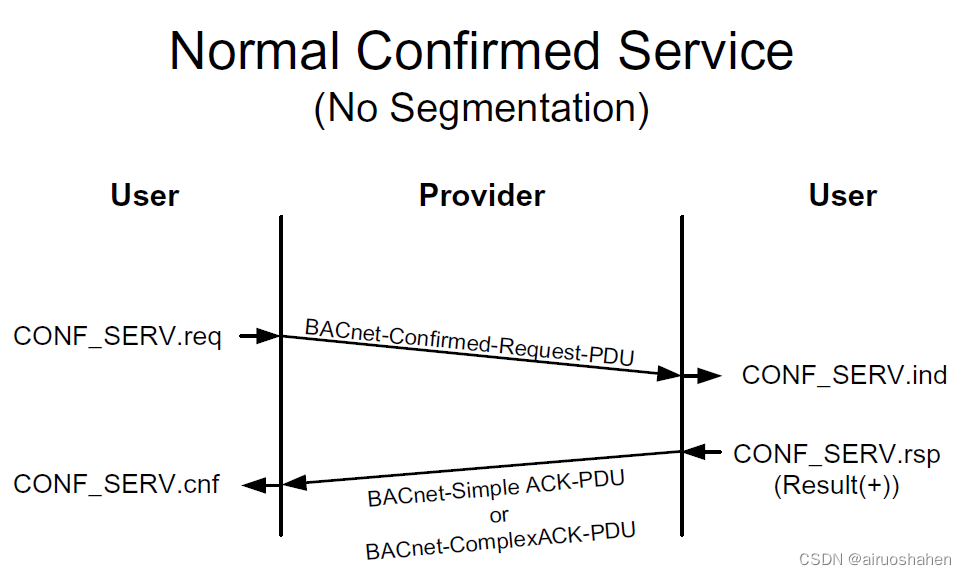

数据的传输流程如下所示

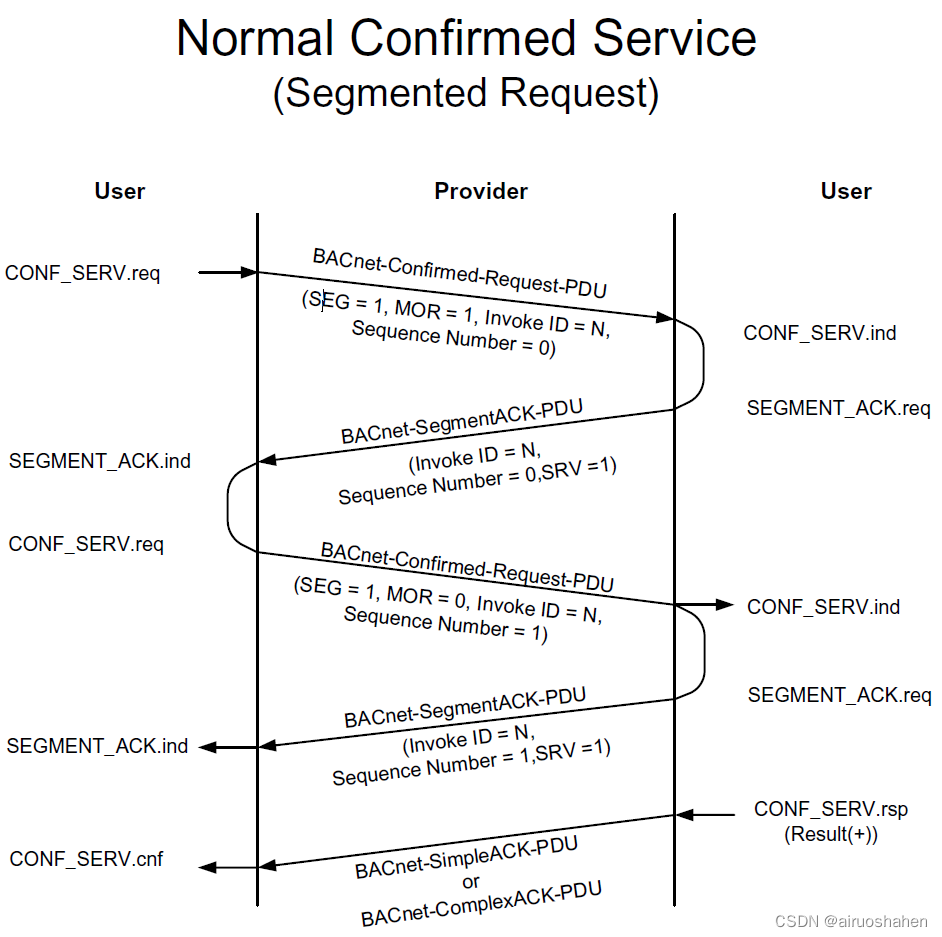

3.2 分段的需确认请求报文的传输

分段的请求报文与没有分段请求报文的区别在于：

• 最大的区别不用说，就是分段，分段请求报文需要发多次才能完成一个请求报文的传输

• 分段的请求报文会用第一包数据中在客户端（也就是发送请求的设备）和服务端（也就是回复请求的设备）之间对每包数据传输大小（1~127）进行一个协商，也就是会存在这样一次对话：

  • 客户端在第一包数据中会说：我一包能传这么多数据，你能行不？
  • 服务端会在第一包数据的回复中说：
    • （一种回复）我是男人，当然行，我能收的比你多，但你就能传那么多数据，就按你能传的最多的来吧！（也就是服务端你在man，在能收，也不能告诉客户端发送超过它最大发送值的值）
    • （另一种回
