librecad 是一个非常优秀的二维cad开源软件，是一个可控的图纸绘制方案。

使用简单，支持命令行绘制。
![在这里插入图片描述](https://img-blog.csdnimg.cn/c3f7fd9f2dee4ecc952cbaf2212d0b88.png

li;
0,0;
@306,0;
@0,-275;
@-120,0;
@0,-356;
@-368,0;
@0,330;
@180,0;
c;

也可以将上面命令写入文件，然后加载文件，可以在某种程度上灵活修改（以后建议加个历史修改功能。）

唯一诟病的 librecad 的中文支持比较差， wqy-unicode 对中文进行了支持， 但是是空心的。
在这里插入图片描述

个人对这个有两种想法。

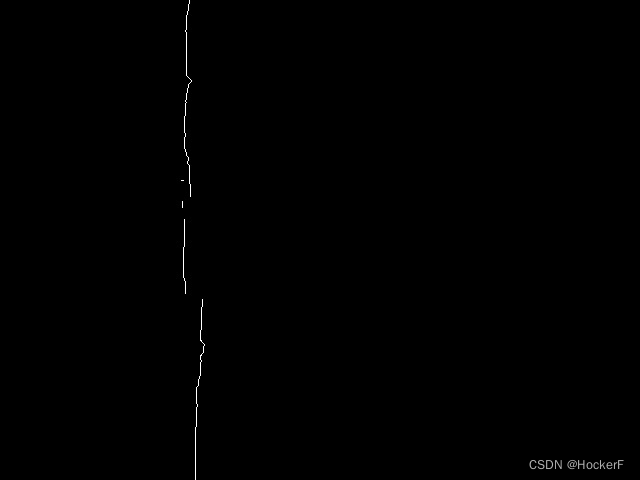

一种是修改文字，重新对几千上万个文字进行绘制肯定不太好， c++opencv中线条细化算法 - 爱码网提供了一种思路。
在这里插入图片描述
在这里插入图片描述

//四周细化算法
void Refine(Mat& image) {
     int p[8];
     int top=1, down=1, right=1, left=1;
     vector<Point> del;
     int grayvalue = 0;
     int height = image.rows;   //获取图像高度
     int width = image.cols;       //获取图像宽度
     Mat *im = reinterpret_cast<Mat*>((void*)&image);    //获取像素点信息
     //上下收缩
     for (int i = 1; i < height-1; i++) {
         for (int j = 1; j < width-1; j++) {
             grayvalue = Get_gray(im, j, i);  //获取指定点灰度值
             if (grayvalue != 0) {  //判断中心点是否为前景
                 p[0] = (Get_gray(im, j + 1, i) == 0) ? 0 : 1;
                 p[1] = (Get_gray(im, j + 1, i - 1) == 0) ? 0 : 1;
                 p[2] = (Get_gray(im, j, i - 1) == 0) ? 0 : 1;
                 p[3] = (Get_gray(im, j - 1, i - 1) == 0) ? 0 : 1;
                 p[4] = (Get_gray(im, j - 1, i) == 0) ? 0 : 1;
                 p[5] = (Get_gray(im, j - 1, i + 1) == 0) ? 0 : 1;
                 p[6] = (Get_gray(im, j, i + 1) == 0) ? 0 : 1;
                 p[7] = (Get_gray(im, j + 1, i + 1) == 0) ? 0 : 1;
                 if (i < height - 2)
                     down = (Get_gray(im, j, i + 2) == 0) ? 0 : 1;
                 else
                     down = 1;
                 //  横向直线
                 if (p[6] && (p[5] || p[7] || p[0] || p[4]) \
                        && !(p[1] || p[3]) && p[2] == 0 && down) {
                     del.push_back(Point(j, i));
                 }
                 if (p[2] && (p[1] || p[3] || p[0] || p[4]) \
                        && !( p[5] || p[7]) && p[6] == 0) {
                     del.push_back(Point(j, i));
                 }
             }
         }
     }

     for (int i = 1; i < height - 2; i++) {
         grayvalue = Get_gray(im, 0, i);
         if (grayvalue != 0) {
             if ( Get_gray(im, 0, i - 1) \
                && Get_gray(im, 1, i - 1) \
                && Get_gray(im, 0, i + 1)==0 \
                && Get_gray(im, 1, i)==0) {//上2，上1，右上1，下1=0，右1=0
                 del.push_back(Point(0, i));
             }
             if (Get_gray(im, 0, i - 1) == 0 \
                && Get_gray(im, 1, i + 1) \
                && Get_gray(im, 1, i) == 0 \
                && Get_gray(im, 0, i+2)){//上1=0，下1，右下1，右1=0，下2
                 del.push_back(Point(0, i));
             }
         }
         if (grayvalue != 0) {
             if (Get_gray(im, width - 1, i - 1) \
                 && Get_gray(im, width - 2, i - 1) \
                 && Get_gray(im, width - 1, i + 1) == 0 \
                 && Get_gray(im, width - 2, i) == 0){ //上2，上1，左上1，下1=0，左1=0
                 del.push_back(Point(width - 1, i));
             }
             if (Get_gray(im, width - 1, i - 1) == 0 \
                && Get_gray(im, width - 2, i + 1) \
                && Get_gray(im, width - 2, i) == 0 \
                && Get_gray(im, width - 1, i + 2)){//上1=0，下1，左下1，左1=0，下2
                 del.push_back(Point(width - 1, i));
             }
         }
     }
     for (int i = 0; i < del.size();i++) {
         uchar* data = image.ptr<uchar>(del[i].y);
         data[del[i].x]=0;
     }

     //左右收缩
     for (int i = 1; i < height - 1; i++) {
         for (int j = 1; j < width - 1; j++) {
             grayvalue = Get_gray(im, j, i);  //获取指定点灰度值
             if (grayvalue != 0)  {  //判断中心点是否为前景
                 p[0] = (Get_gray(im, j + 1, i) == 0) ? 0 : 1;
                 p[1] = (Get_gray(im, j + 1, i - 1) == 0) ? 0 : 1;
                 p[2] = (Get_gray(im, j, i - 1) == 0) ? 0 : 1;
                 p[3] = (Get_gray(im, j - 1, i - 1) == 0) ? 0 : 1;
                 p[4] = (Get_gray(im, j - 1, i) == 0) ? 0 : 1;
                 p[5] = (Get_gray(im, j - 1, i + 1) == 0) ? 0 : 1;
                 p[6] = (Get_gray(im, j, i + 1) == 0) ? 0 : 1;
                 p[7] = (Get_gray(im, j + 1, i + 1) == 0) ? 0 : 1;
                 if (j < width - 2)
                     right = (Get_gray(im, j + 2, i) == 0) ? 0 : 1;
                 else
                     right = 1;


                 //竖直线
                 if (p[0] && (p[1] || p[7] || p[2] || p[6]) && !(p[3] || p[5]) && p[4] == 0 && right) {
                     del.push_back(Point(j, i));
                 }
                 if (p[4] && (p[3] || p[5] || p[2] || p[6]) && !(p[1] || p[7]) && p[0] == 0) {
                     del.push_back(Point(j, i));
                 }

             }
         }
     }

     for (int j = 1; j < width - 2; j++) {
         grayvalue = Get_gray(im, j, 0);
         if (grayvalue != 0) {
             if (Get_gray(im, j - 1, 0) == 0 \
                && Get_gray(im, j + 1, 0) \
                && Get_gray(im, j + 2, 0) \
                && Get_gray(im, j, 1) == 0 \
                && Get_gray(im, j+1, 1)) {//左1=0，右1，右2，下1=0，右下1
                 del.push_back(Point(j, 0));
             }
             if (Get_gray(im, j - 1, 0) \
                && Get_gray(im, j+1, 0)==0 \
                && Get_gray(im, j, 1) == 0 \
                && Get_gray(im, j-1, 1)){//左1，右1=0，下1=0，左下1
                 del.push_back(Point(j, 0));
             }
         }
     }
     for (int j = 1; j < width - 2; j++) {
         grayvalue = Get_gray(im, j, height-1);
         if (grayvalue != 0) {
             if (Get_gray(im, j - 1, height - 1) == 0 \
                && Get_gray(im, j + 1, height - 1) \
                && Get_gray(im, j + 2, height - 1) \
                && Get_gray(im, j, height - 2) == 0 \
                && Get_gray(im, j + 1, height - 2))  {//左1=0，右1，右2，下1=0，右下1
                 del.push_back(Point(j, height - 1));
             }
             if (Get_gray(im, j - 1, height - 1) \
                && Get_gray(im, j + 1, height - 1) == 0 \
                && Get_gray(im, j, height - 2) == 0 \
                && Get_gray(im, j - 1, height - 2)){//左1，右1=0，下1=0，左下1
                 del.push_back(Point(j, height - 1));
             }
         }
     }

     for (int i = 0; i < del.size(); i++) {
         uchar* data = image.ptr<uchar>(del[i].y);
         data[del[i].x] = 0;
     }
 }

另外一种就是直接修改软件， 思路也很简单， 框的数据看了wqy-unicode文件， 里面的数据都是闭环的。
在这里插入图片描述
只需要判断以下， 第一个点是否和最后一个点相同，如果相同就调用QT的API填充内容即可。

不过遇到点问题， 我的电脑目前没有装编译环境， 虽然看了librecad的源码，但是还没有动手修改， 等librecad的编译环境搭建好了在说， 这牵扯到另外一个项目。

不过一步一步来， 大家有什么思路，也可以帮忙优化下， 建立一个良好的开源生态。
