问题

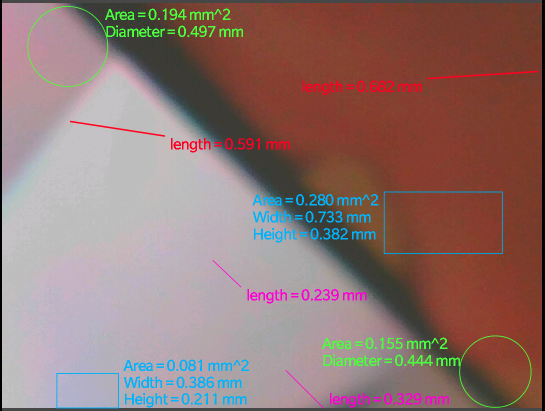

最近在做一个需求，就是涂鸦时，在绘制的图形旁边通过文字显示相关信息．先给大家看看最终的效果：

效果图

一开始的时候被这个问题难倒了，怎么找到合适的位置显示文字信息，让它们既不超出显示范围，又互不重叠？

解决方案

如果考虑不能重叠的问题，就需要在图形四周的位置遍历一遍直到没有跟其他文字重叠，加上绘制的图形是可以移动问题，这样问题就更复杂了．于是我只能简单化，寻找代价低又基本能满足要求的方式．

首先，定义一个适配规则：文字优先显示在左边，如果超出显示区域则直接显示在右边，这种右边的情况下如果也超出了显示区域，则往左边偏移文字文字，使其刚好在显示区域边上．确定了左右位置后，接着处理垂直方向，文字优先显示在跟图形最上边位置齐平的位置，如果文字底部超出显示区域，则往上偏移文字，使其底部刚好在显示区域底边．

以矩形为例，显示效果如下：

分析图

对照规则，标注如下：

文字优先显示在左边(图1,2,4,6,7,10)，如果超出显示区域则直接显示在右边(图3,5)，这种右边的情况下如果也超出了显示区域，则往左边偏移文字文字，使其刚好在显示区域边上(图9)．确定了左右位置后，接着处理垂直方向，文字优先显示在跟图形最上边位置齐平的位置(除图8外的所有图形)，如果文字底部超出显示区域，则往上偏移文字，使其底部刚好在显示区域底边(图8)．

这样就限定了图像显示在规定区域内啦！

实现

最后给出主要代码的代码实现，包括了矩形，圆，线的文字位置调整：

String msg = getInfo();
        StaticLayout textStaticLayout = new StaticLayout(msg, mTextPaint, (int) getMaxWidth(msg, mTextPaint) + 1, Layout.Alignment.ALIGN_NORMAL, 1.0f, 0.0f, false);
        mTextBounds.set(0, 0, textStaticLayout.getWidth(), textStaticLayout.getHeight());
        float x = 0, y = 0;
        if
