1. 概览

微软威胁建模工具（Threat Modeling Tool）是 Microsoft 安全开发生命周期 (SDL，Security Development LifeCycle) 的核心要素。 当潜在安全问题处于无需花费过多成本即可相对容易解决的阶段，软件架构师可以使用威胁建模工具提前识别这些问题。 因此，它能大幅减少开发总成本。 此外，该工具在设计之初就充分考虑到了非安全专家的体验，为他们提供有关创建和分析威胁模型的清晰指导，让所有开发人员都可以更轻松地使用威胁建模。

微软威胁建模工具可以帮助开发/架构师实现如下目的：

  • 交流系统的安全设计；
  • 使用经过证实的方法分析这些设计是否存在潜在安全问题；
  • 建议和管理针对安全问题的缓解措施。

2. 安装配置

2.1. 前置条件

  • 要求系统为Windows环境，最新版本要求Windows 10及以上版本（该工具也仅适用于Windows）
  • 需要安装 .NET Framework 4.7.1 及其以上版本
  • 电脑需要联网

2.2. 下载安装

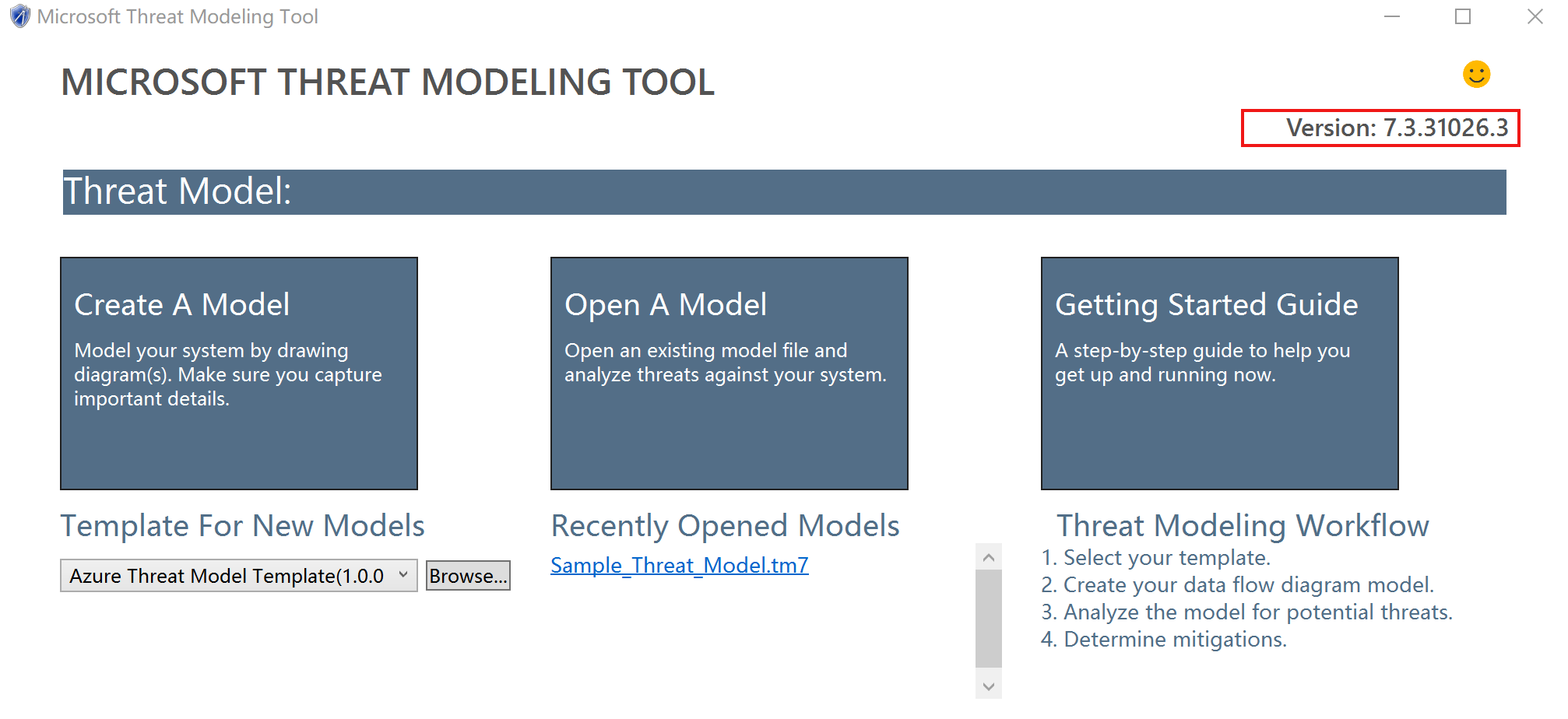

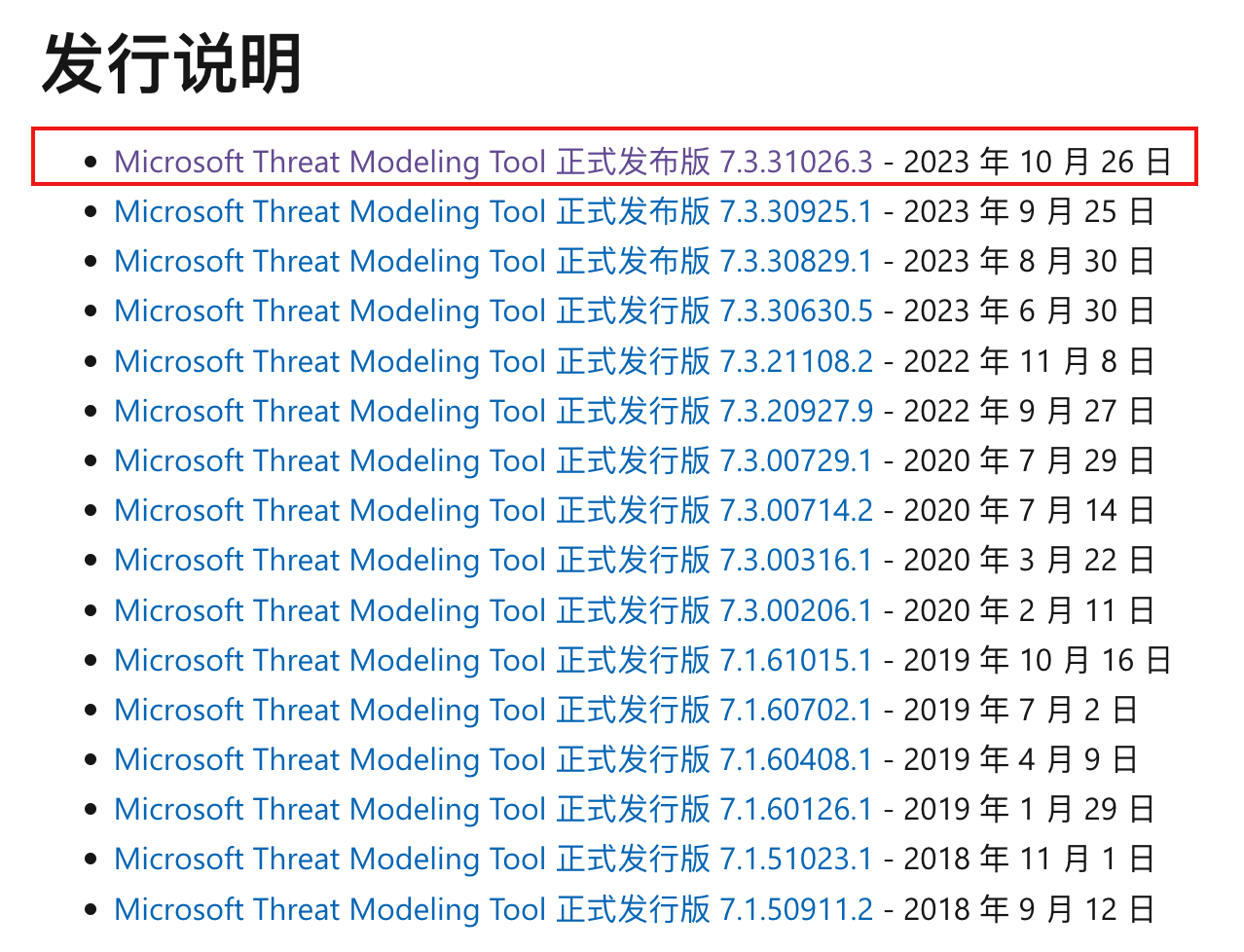

  1. 下载代理程序 TMT7.application，当前最新版本为7.3.31026.3（2023 年 10 月 26 日发行）；

  2. 双击安装包，在弹出的框中点击：『安装』；

  3. 等待下载完成后会自动安装，安装成功后会打开工具界面。

3. 使用介绍

3.1. 背景知识

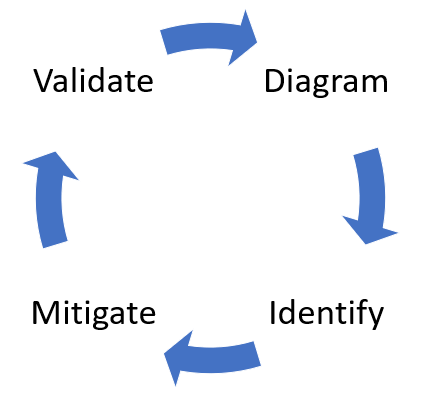

微软 SDL 威胁建模方法涉及创建关系图、识别威胁、缓解问题和验证每个缓解操作。 下面的关系图重点突出了此过程。在识别分析威胁时又用到了SRIDE方法。若想了解更多细节，可以关注博主，参阅博主前期文章。

3.2. 工具操作

3.2.1. 打开威胁建模工具

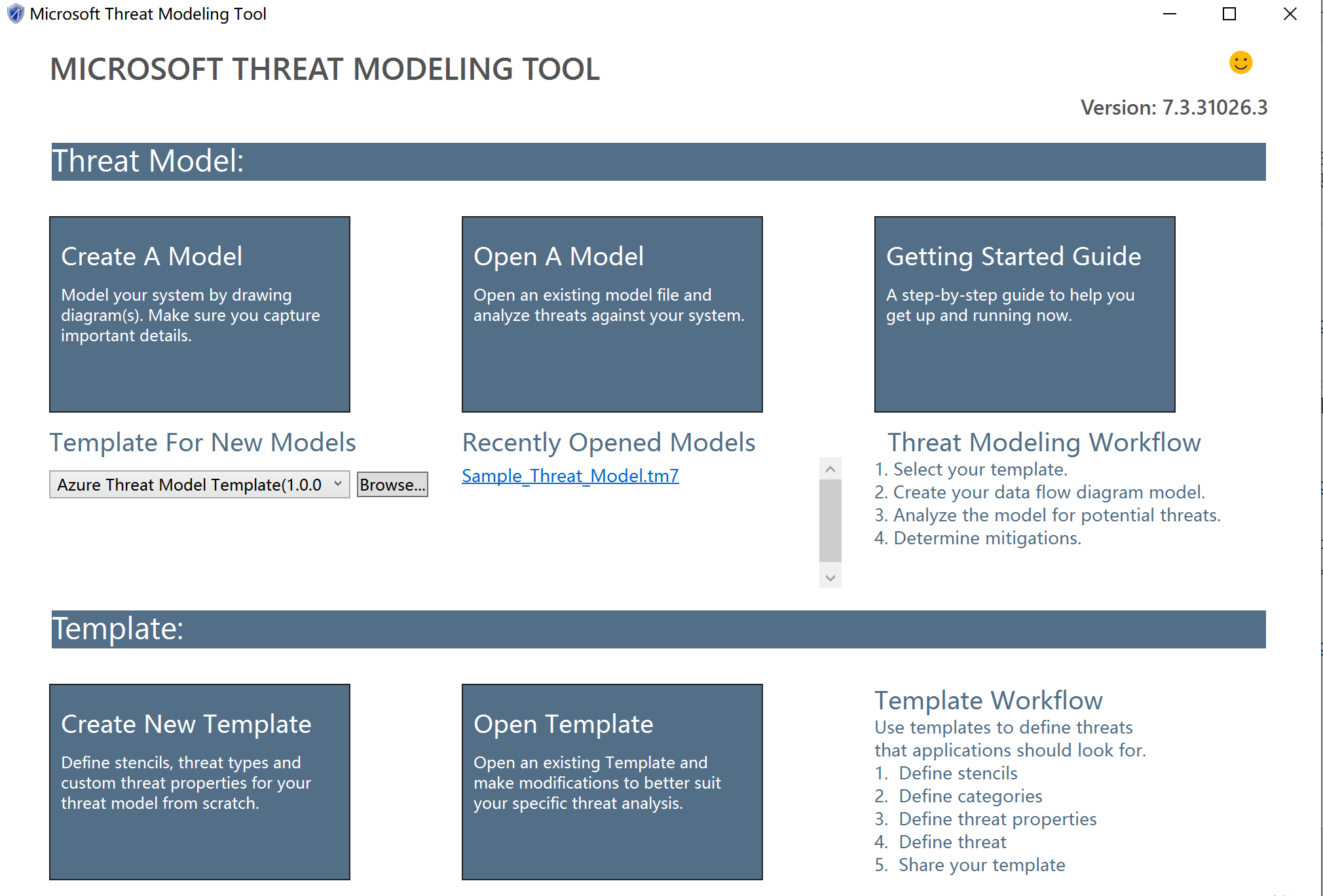

启动威胁建模工具时，可以看到下图显示的几项：

组件详细信息
创建模型会打开空白画布以绘制关系图。 创建模型前请确保在下拉框中选出适合自己的模型的模板
打开模型打开以前保存的威胁模型。 如需打开最近经常使用的文件，“最近打开的模型”功能很实用。
新模型的模板创建模型前，必须选出想要使用的模板。 工具默认提供的主要模板是 Azure 威胁模型模板，其中包含特定于 Azure 的模具、威胁和缓解操作。 对于通用模型，可从下拉菜单中选择 SDL TM 知识库。

默认模板称为“SDL TM 知识库”，提供了一组基本元素和威胁生成功能。 只要对数据流关系图 DFT 和 STRIDE 有基本的了解即可使用。

4. 创建模型

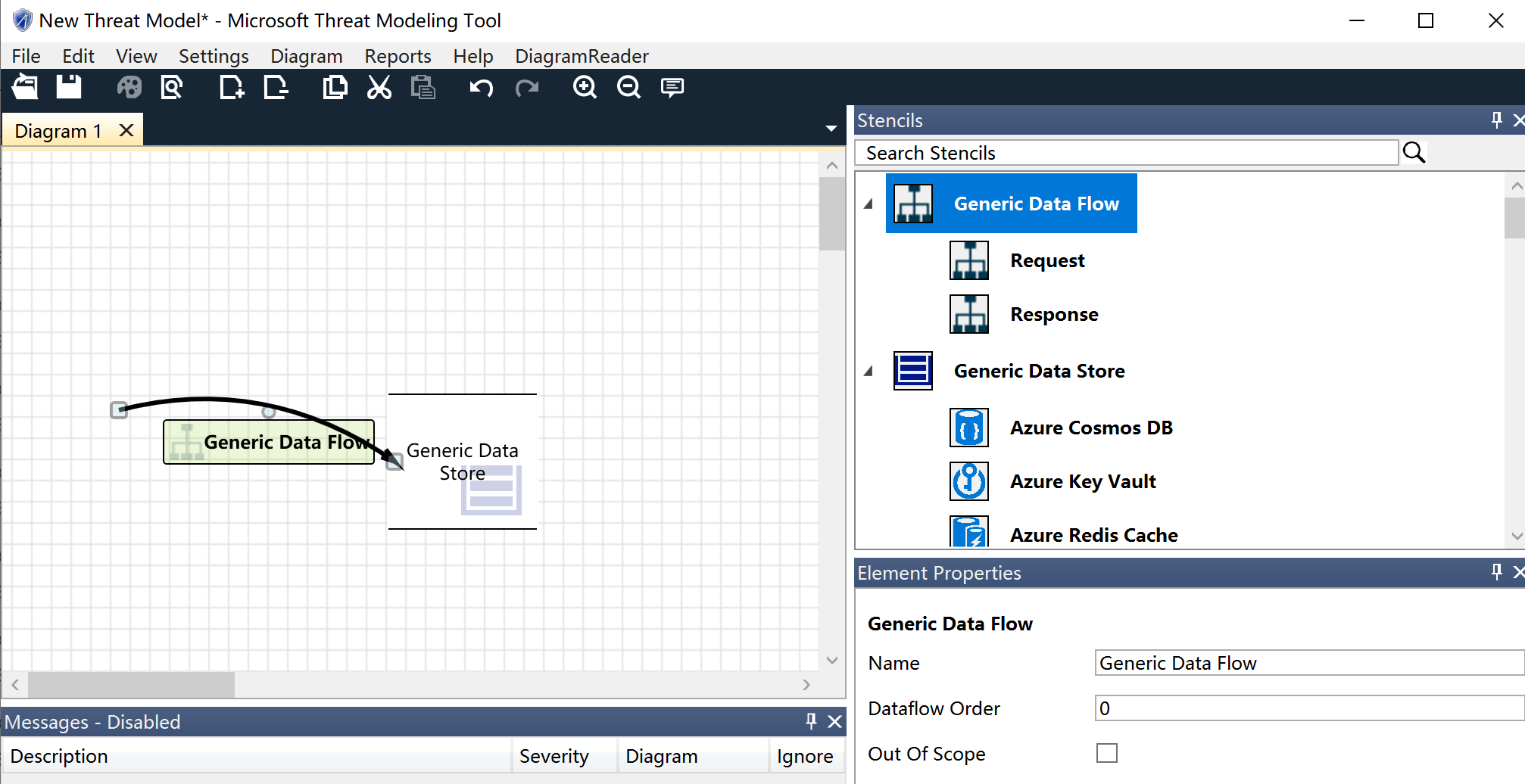

拖动右侧的工具箱可以绘制数据流图

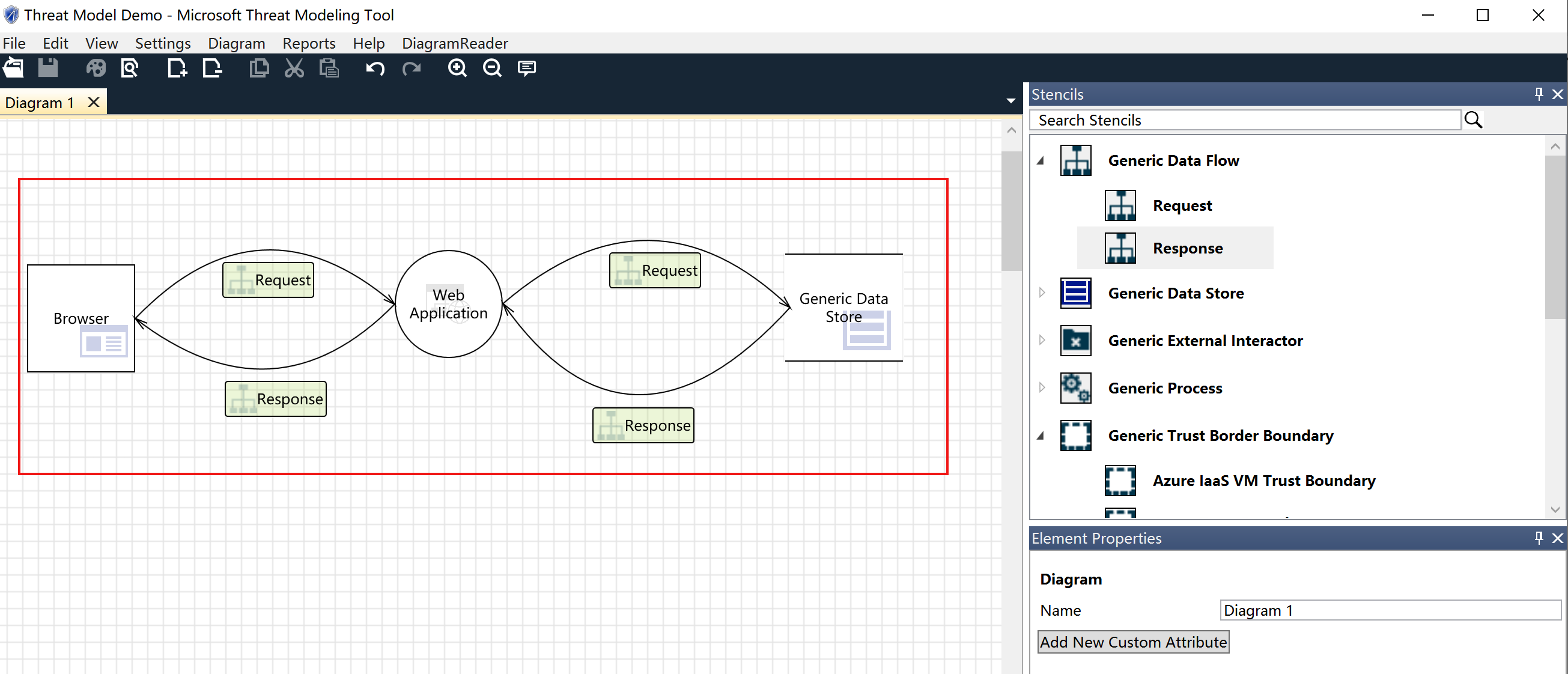

下面是博主绘制的一个威胁模型图：点击下载 (访问密码: 6277)。

结构细节说明:

  • 用户浏览器被绘制为外部实体—正方形
  • 用户正向我们的 Web 应用服务器发送命令— 圆圈
  • Web 服务器正向数据库发出请求（两条平行线）

上面绘制的是 DFD，即“数据流图”的简写。 威胁建模工具可使用户指定信任边界（用红色虚线显示），以显示不同的实体被控制的位置。 例如，IT 管理员需要 Active Directory 系统以进行身份验证，因此 Active Directory 是不受其控制的。

4.1. 分析威胁

这一部分是 Threat Modeling Tool 的核心。 威胁生成引擎考察独立元素和已连接的元素，以确定生成哪个威胁。

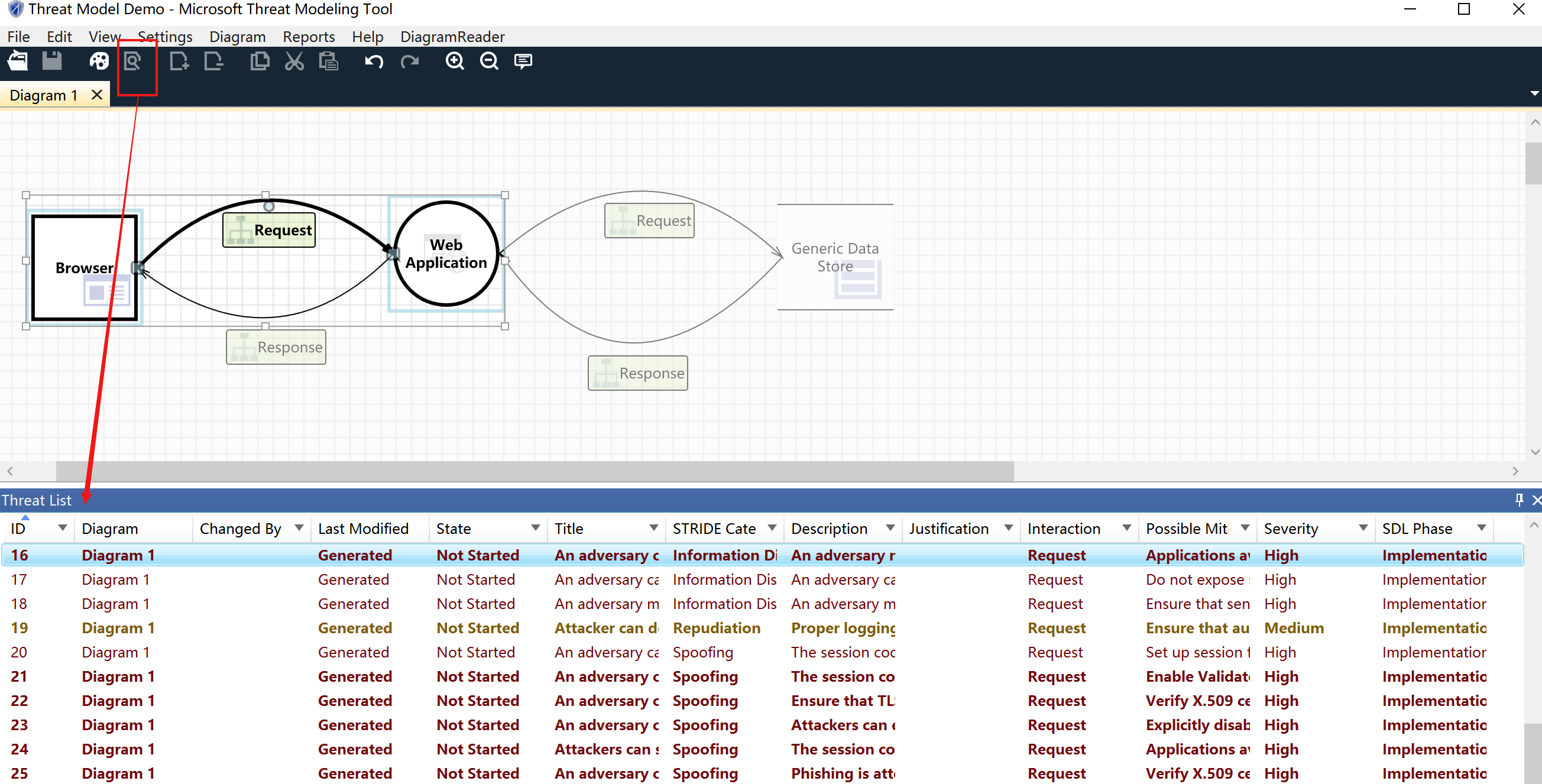

单击图标菜单选项（带有放大镜的文件，下图红色方框图标）中的分析视图后，即转到 Threat Modeling Tool 基于默认模板建立的已生成威胁的列表，该列表使用名为 STRIDE（欺骗、篡改、否认性、信息泄露、拒绝服务和特权提升）的 SDL 方法。

STRIDE方法类似于通过先确保房子里的每扇门、每扇窗都锁好来保护房屋的安全，然后再添加警报或抓小偷。

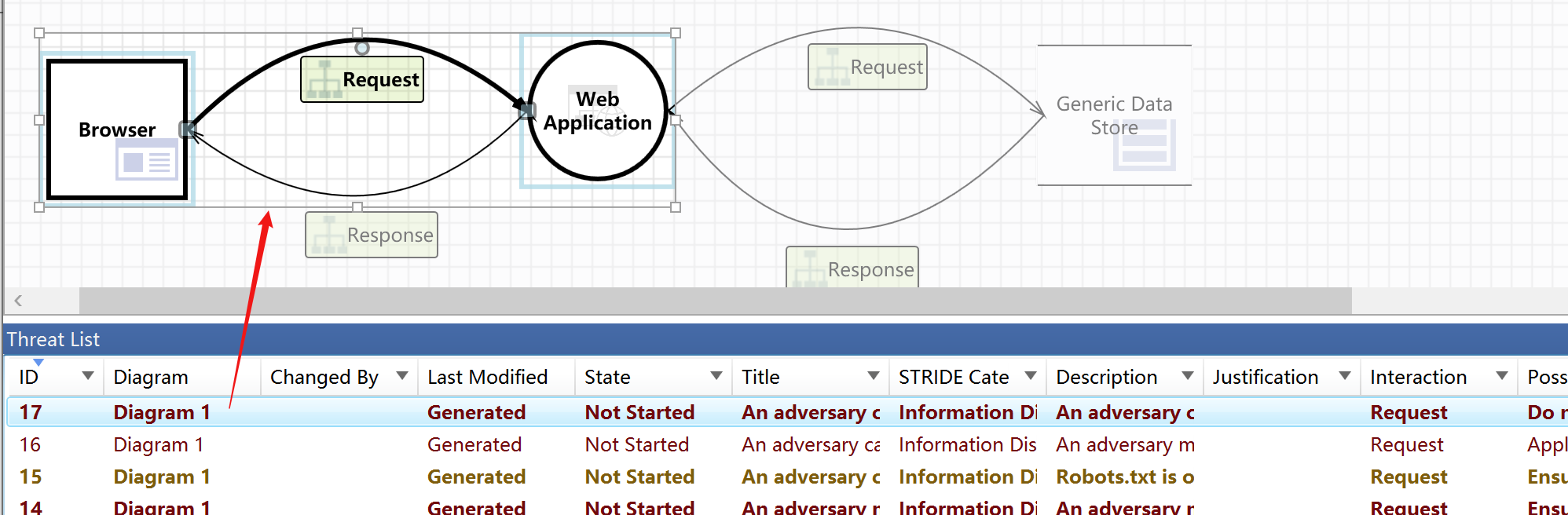

先从选择列表上的第一项开始。 下面是发生的具体情况：

首先，两个模具之间的交互变得突显

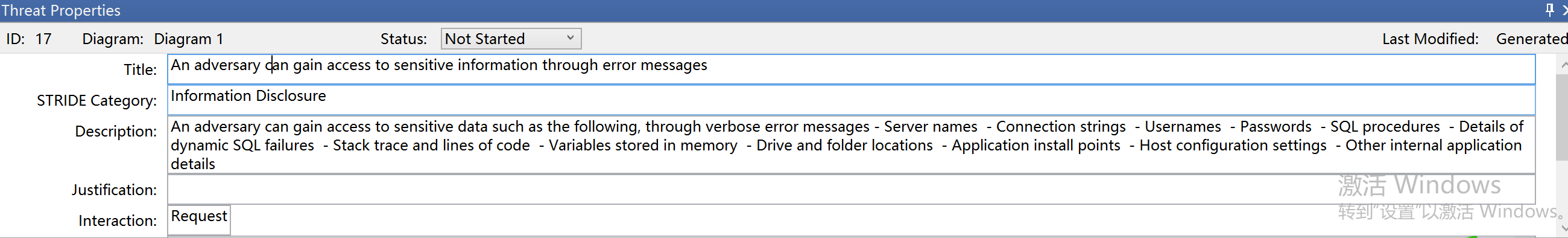

其次，有关威胁的其他信息显示在威胁属性窗口中。

此威胁信息表明：攻击者可以通过详细的错误消息访问敏感数据，例如以下数据-服务器名称-连接字符串-用户名-密码-SQL过程-动态SQL故障的详细信息-堆栈跟踪和代码行-存储在内存中的变量-驱动器和文件夹位置-应用程序安装点-主机配置设置-其他内部应用程序详细信息

通过自动分析生成的威胁列表帮助架构师了解潜在的设计缺陷。 STRIDE 分类为其提供了有关潜在的攻击途径的思路，而其他说明信息能够让架构师了解问题所在，以及缓解问题可能使用的方法。 另外，可以使用可编辑字段在理由详细信息中撰写理由。

4.2. 报表和共享

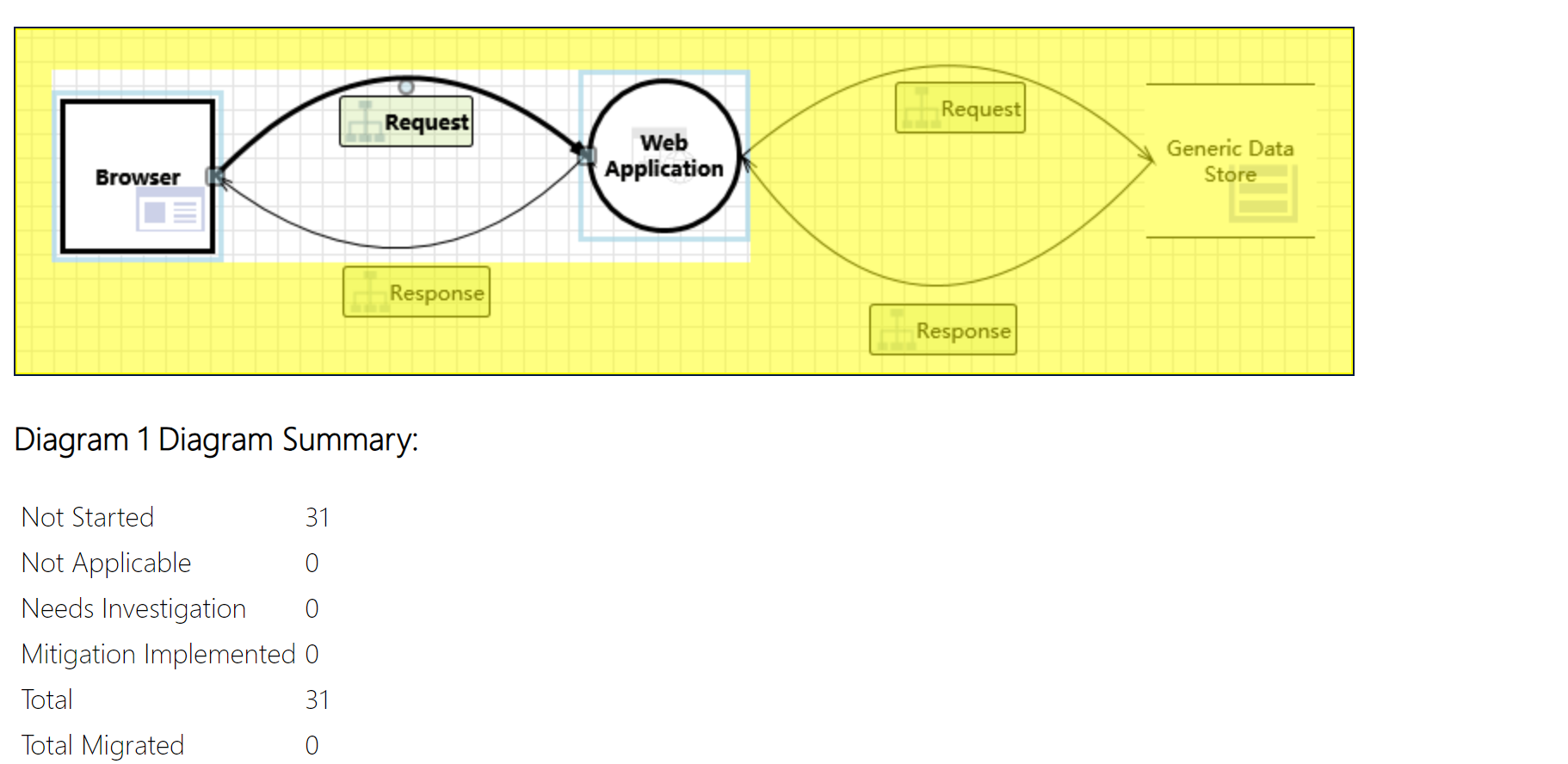

在通过"添加重要事项、缓解/理由、优先项和状态更改"处理完以上威胁列表并后，可选择“报表”->“创建完整报表”->“保存报表”，该操作将为导出一份完整的报表，可与同事们一起查看，以确保执行了适当的安全操作。

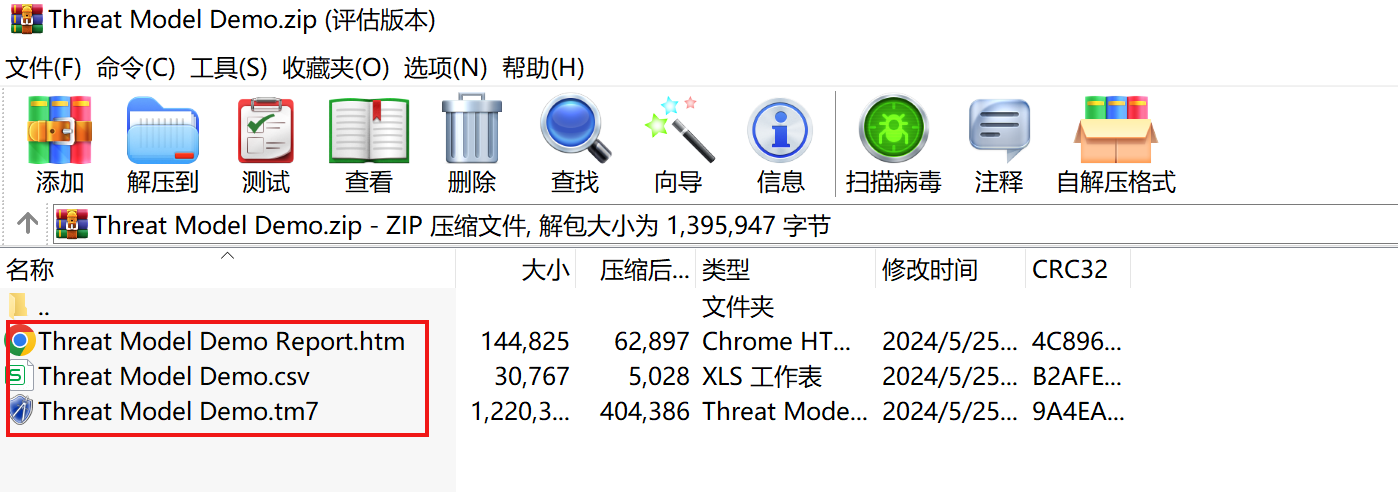

若大家对博主的Demo样例感兴趣，可以下载快速上手体验：

5. 威胁生成的原理

5.1. 指定源和目标

威胁生成引擎使用简单的句子来生成威胁。 示例包括：

  • 目标为[元素名称]
  • 源为[元素名称]

你还可以在标题和说明中使用元素名称。 格式为：“{target.Name}”或“{source.Name}”。

5.2. 合并源和目标

你可以精确规定如何生成威胁。 用 AND OR 运算符组合目标、源及其各个属性。 示例包括：

  • target.[property name] is 'Yes' AND source.[property name] is 'No'
  • 流交叉[信任边界名称]

5.3. 生成或忽略威胁

威胁生成引擎使用两个字段来生成或忽略威胁：

  • 包括：如果在此字段中添加的句子为 true，则会生成威胁。
  • 排除：如果在此字段中添加的句子为 true，则不会生成威胁。

下面是默认模板的实际示例，以便将这些步骤结合在一起：

  • 威胁：跨站点脚本
  • 包括: (target is [Web Server]) OR (target is [Web Application])
  • 排除: (target.[Sanitizes Output] is 'Yes') AND (target.[Sanitizes Input] is 'Yes')

6. 参考

[1] 微软安全开发指导文档(共285页) (访问密码: 6277)
[2] uncover-security-design-flaws-using-the-stride-approach
[3] https://learn.microsoft.com/zh-cn/azure/security/develop/threat-modeling-tool-getting-started
[4] https://learn.microsoft.com/zh-cn/training/modules/tm-use-recommended-tools-to-create-a-data-flow-diagram/2-threat-modeling-tool
