三：定时器

三：定时器

定时器和计数器其实一个寄存器配置，他们工作模式相同，都是对脉冲计数，不同的是脉冲来源不同，计数器是对外部脉冲计数，定时器是对内部时钟计数。

定时器/计数器0有4种工作模式:

模式0(16位自动重装载模式),

模式1(16位不可重装载模式),

模式2 (8位自动重装模式) ,

模式3 (不可屏蔽中断的16位自动重装载模式)。

工作流程，模式0 ，16位定时器就是最大跑到65535，从0或者从设置的重装载值跑到65535就进入定时器中断，模式1就是需要每一次进入中断的时候设置一下重装载值，不然会从0开始。

定时器配置步骤：

---

---

一：配置时钟，确定定时多长时间进入中断，我们要先设置好时钟。

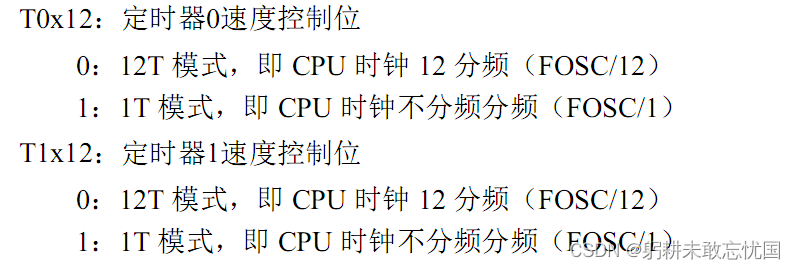

当定时器/计数器T0、T1及T2工作在定时模式时,特殊功能寄存器AUXR中的TOx12,T1x12和T2x12分别决定是系统时钟/12还是系统时钟/1 (不分频)后让TO、TI和T2进行计数。

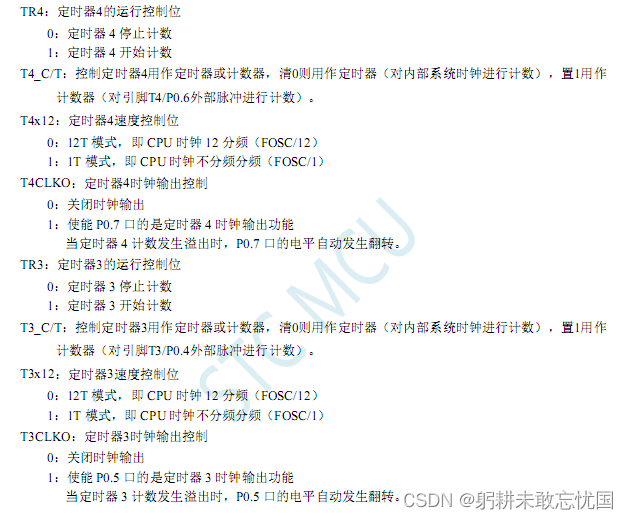

当定时器/计数器T3和T4工作在定时模式时,特殊功能寄存器T4T3M中的T3x12和T4x12分别决定是系统时钟/12还是系统时钟/1 (不分频)后让T3和T4进行计数。当定时器/计数器工作在计数模式时,对外部脉冲计数不分频。

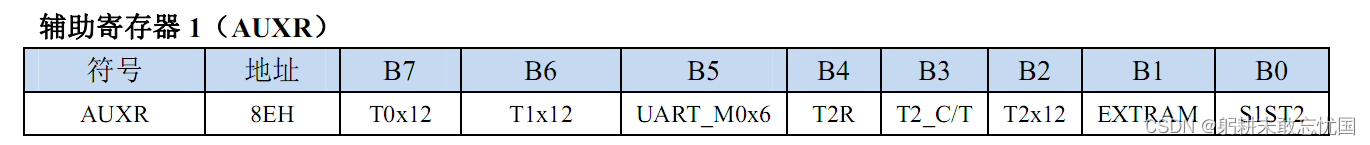

例如：设置T0为系统频率不分频，AUXR的B7位置1；

程序：AUXR |= 0x80; //定时器时钟1T模式

---

二： 配置模式，强力推荐模式0；

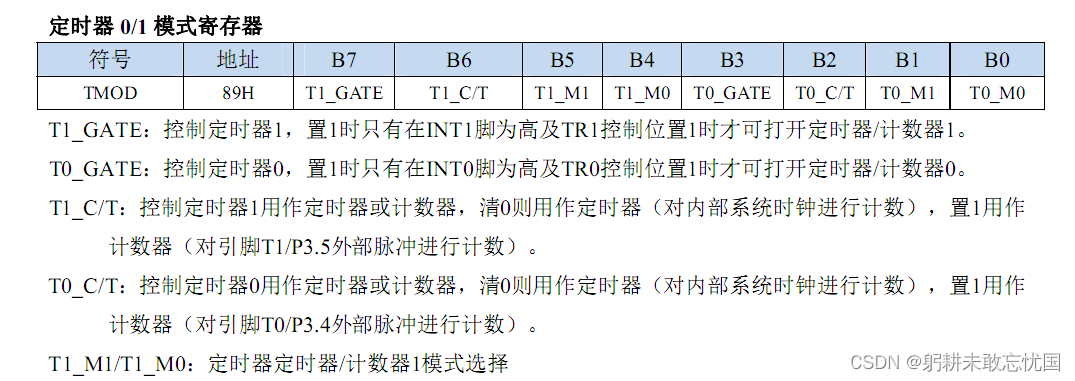

TMOD的B3位置1控制定时器需要INO引脚外部上来才能使用定时器，这个置0，不要这么麻烦；B2位设置定时器还是计数器，定时器置0；B1,B0就是设置工作模式，都为0设置为16位自动重装载模式。

程序：TMOD &= 0xF0; //设置为定时器，模式0工作方式，16位自动重装载模式

与等于0XF0,其实就是把后4位置0，0XF0二进制是11110000；

---

三：设置定时器初值；

用初值来决定多长时间进入一次定时器中断，单片机主频是35MHZ，设置的定时器频率等于单片机主频也是35MHZ,然后换算一下，16位就是65535，每加1就是1/35us微秒，1ms毫秒就是1000us微秒，（1/35）*1000=35000，定时器1毫秒计数到35000就行；即定时器1毫秒的初值等于65536-35000=30536，30536转换为16进制是7748；

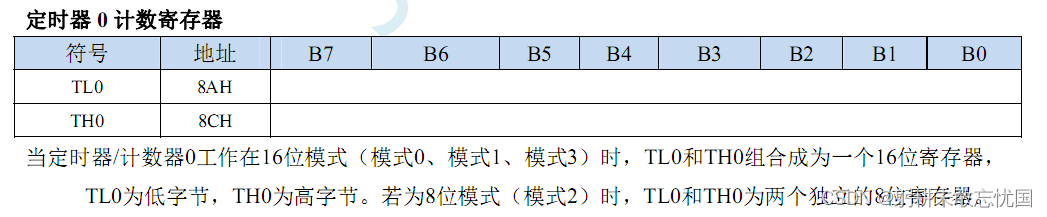

妈的，得要2个寄存器来设置定时器初值，7748，高8位77，低8位48；

程序：

TL0 = 0x48; //设置定时初值

TH0 = 0x77; //设置定时初值

---

四：清除定时器中断开启定时器；

先清除一下定时器中断是防止上电就进入定时器中断，

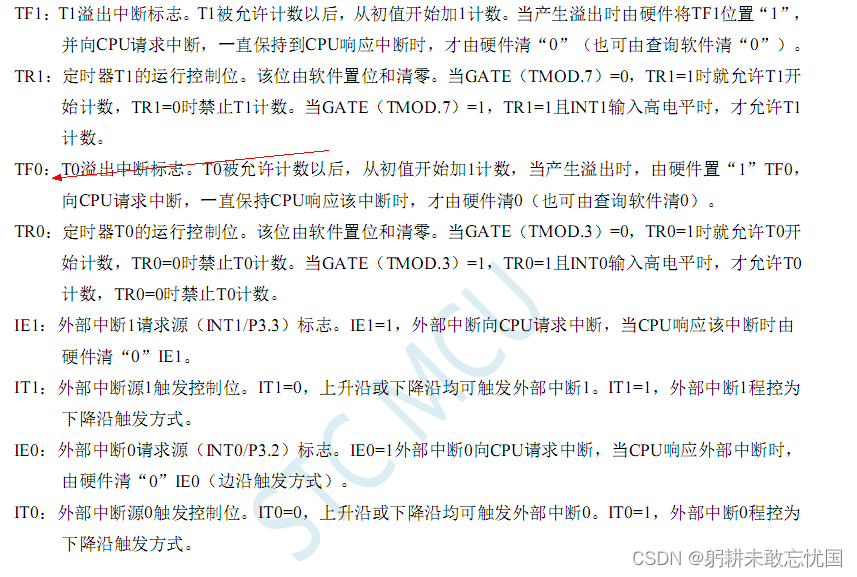

清除中断；定时器0产生中断TCON的B5位置1，

程序；TF0 = 0; //清除TF0标志

打开定时器0，是B4位；

程序：TR0 = 1; //定时器0开始计时

---

---

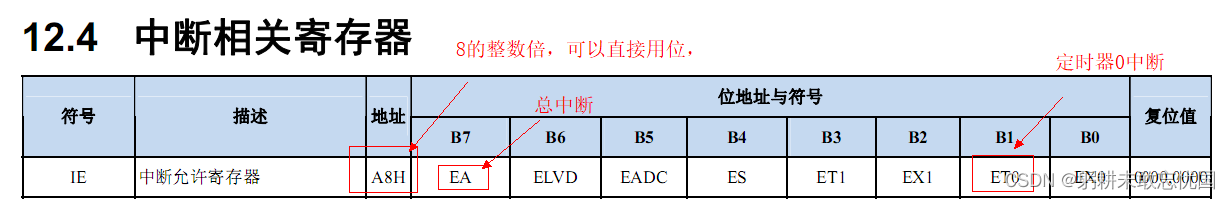

五: 开启定时器中断和总中断

程序：

ET0 = 1; //允许定时器T0溢出中断

EA = 1; // 打开总中断

---

六：中断服务函数

查找中断服务函数列表，找到定时器0

让红色LED在2秒间隔亮一次，目前配置的是1毫秒进一次中断，即中断2000次是2秒。那么设置一个全局变量加到2000就点灯。

程序：

/* 定义一个16位全局变量 用于计数 */

unsigned int cnt=0;

/* 定时器T0中断处理函数 */

void TM0_Isr() interrupt 1

{

cnt++;

if(cnt == 2000)

{

cnt = 0;

LED_R = !LED_R;

}

}

---

七：完整的程序贴上来

#include “stc8g.h”

#include “intrins.h”

/* 发光二极管引脚定义 */

sbit LED_R = P0^5; // 红色LED

sbit LED_Y = P0^6; // 黄色LED

sbit LED_G = P0^7; // 绿色LED

/* 定义一个16位全局变量 用于计数 */

unsigned int cnt=0;

/* 定时器T0中断处理函数 */

void TM0_Isr() interrupt 1

{

cnt++;

if(cnt == 2000)

{

cnt = 0;

LED_R = !LED_R;

}

}

/* 定时器T0初始化为1ms产生中断 @35MHz */

void Timer0Init(void) //1毫秒@35MHz

{

AUXR |= 0x80; //定时器时钟1T模式

TMOD &= 0xF0; //设置定时器模式

TL0 = 0x48; //设置定时初值

TH0 = 0x77; //设置定时初值

TF0 = 0; //清除TF0标志

TR0 = 1; //定时器0开始计时

ET0 = 1; //允许定时器T0溢出中断

EA = 1; // 打开总中断

}

/* 主函数 */

void main()

{

P0M0 = 0x00; //设置P0.0~P0.7为双向口模式

P0M1 = 0x00;



Timer0Init(); // 定时器T0初始化



while(1)

{



}

}
