Android音频管理：AudioFlinger分析

1.Android音频框架概述

Audio是Android平台非常重要的一个组成部分，负责音频数据的输出采集，音频流的控制，音量调节，音频设备的管理等。我们先来简单介绍一下播放一首音乐的流程：首先应用层点击播放音乐的时候应用会通过mediaplayer接口去启动Android系统的播放器NuPlayer。其实mp3或者flac等格式的音频文件就是一个特殊的压缩文件，所以播放一个音频文件首先要做的就是要去解压缩，Nuplayer通过mediaextractor（高通的有自己的解封装模块mmparser）去解封装文件，获取到音频的一些基本信息（歌名，歌手，持续时间等），然后把解封装好的数据通过ACodec传给OMX去解码（排除offload模式的adsp侧解码），然后NuPlayer拿到解码后的pcm数据通过AudioSink与AudioTrack交互去把pcm数据传给device设备，最后NuPlayer通过自身的子类NuPlayerRenderer去渲染播放。NuPlayer同样是属于一个非常复杂的大的框架，今天我们首先来分析，AudioTrack拿到pcm数据之后是怎么传递给硬件设备去播放的。我们以一个图来展示一下这个框架。

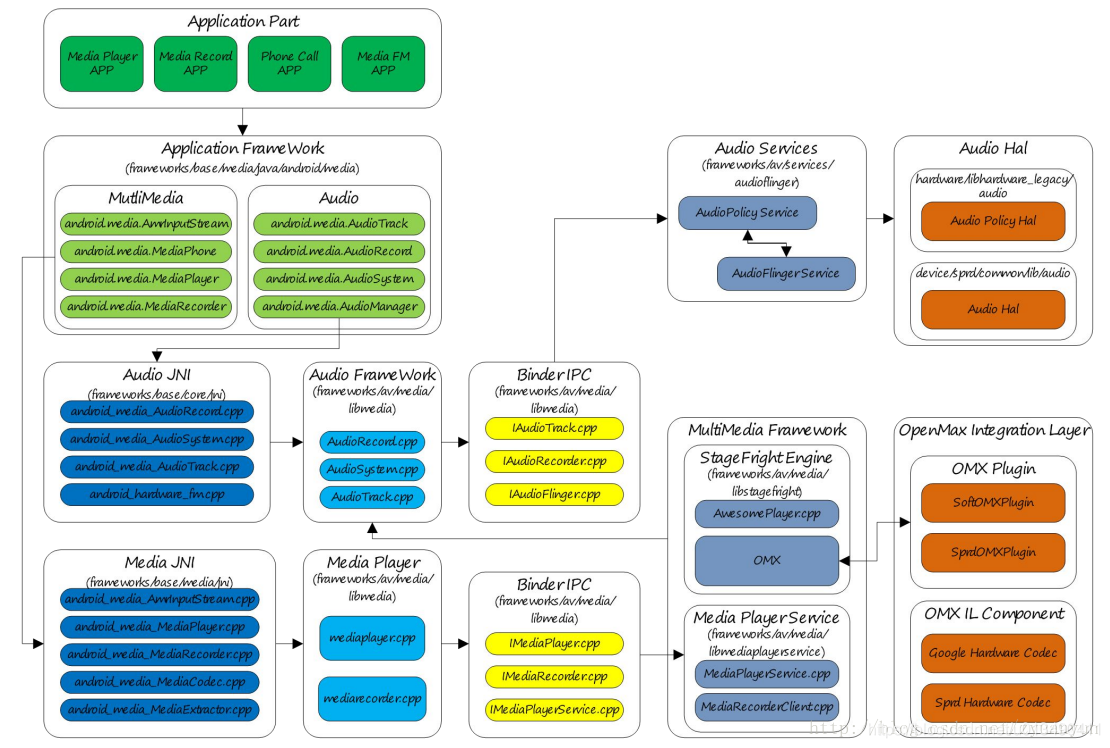

Audio框架图（此图来自于网络）
接下来我们来简单介绍一下Audio的一些类：

• Audio Application framework：音频应用框架
  • AudioTrack：负责音频数据的输出，属 Android 应用框架 API 类
  • AudioRecord：负责录音数据的采集，属 Android 应用框架 API 类
  • AudioSystem：负责音频策略的管理，属 Android 应用框架 API 类
• Audio Native framework：音频本地框架
  • AudioTrack：负责音频数据的输出，属 Android 应用框架 API 类
  • AudioRecord：负责录音数据的采集，属 Android 应用框架 API 类
  • AudioSystem：负责音频策略的管理，属 Android 应用框架 API 类
• Audio Services：音频服务
  • AudioPolicyService：音频策略的制定者，负责音频设备切换的策略抉择，音量调节等
  • AudioFlinger：音频策略的执行者，负责输入输出流设备的管理以及pcm数据的处理传输
• Audio HAL：硬件抽象层，介于Audio Services到kernel之间，负责音频与硬件设备的交互，是由AudioFLinger调用的。

2.AudioTrack API概述

播放声音可以使用MediaPlayer和AudioTrack，MediaPlayer可以通过OMX去解码，所以可以播放flac等音频文件。但是AudioTrack只能播放解码后的pcm数据，通过上面的介绍我们也知道MediaPlayer解码后的数据也是需要去创建对应的track去把pcm数据传送给AudioTrack去输出的。

2.1.AudioTrack Java API

AudioTrack Java API两种数据传输方式：

• MODE_STATIC:应用进程一次性将数据传送给AudioTrack，适用于数据量小，延时要求较高的场景
• MODE_STREAM:进程通过持续调用write把数据写到FIFO中，写数据的时候有可能会有阻塞，因为需要等待AudioFlinger处理完之前的数据，基本上适用于所有的音频场景。

StreamType	Description
STREAM_VOICE_CALL	通话
STREAM_SYSTEM	系统声音
STREAM_RING	铃声，来电铃声闹钟铃声等
STREAM_ALARM	告警音
STREAM_NOTIFICATION	通知音
STREAM_DTMF	拨号盘按键音
STREAM_MUSIC	音乐声音

这些流类型主要是提供给AudioPolicy进行音频流的管理使用，这样就可以做到每个类型的音频流的音量可以独立开来，互不影响。并且也包括根据不同的流类型去选择不同的输出设备，这属于AudioPolicy策略管理的范畴，本文不做过多分析了。

2.2.AudioTrack Native API

AudioTrack Native API的数据传输模式：

Transfer Mode	Description
TRANSFER_CALLBACK	在 AudioTrackThread 线程中通过 audioCallback 回调函数主动从应用进程那里索取数据，ToneGenerator 采用这种模式
TRANSFER_OBTAIN	应用进程需要调用 obtainBuffer()/releaseBuffer() 填充数据
TRANSFER_SYNC	应用进程需要持续调用 write() 写数据到 FIFO，对应于 AudioTrack Java API 的 MODE_STREAM 模式
TRANSFER_SHARED	应用进程将回放数据一次性付给 AudioTrack，对应于 AudioTrack Java API 的 MODE_STATIC 模式

AudioTrack Native API 输出模式标识：

AUDIO_OUTPUT_FLAG	Description
AUDIO_OUTPUT_FLAG_DIRECT	直接输出到音频设备，不需要软件混音，一般用于HDMI
AUDIO_OUTPUT_FLAG_PRIMARY	音频流需要输出到主音频设备，一般用于铃声
AUDIO_OUTPUT_FLAG_FAST	音频流需要快速输出到音频设备，一般用于按键音游戏背景音等对延时要求较高的场景
AUDIO_OUTPUT_FLAG_DEEP_BUFFER	对延时要求不高的场景，音频视频播放等
AUDIO_OUTPUT_FLAG_COMPRESS_OFFLOAD	没有经过软件解码，直接到adsp解码

到这里AudioTrack就介绍完成了，下面我们需要来简单看一下Application是如何调用AudioTrack的。

2.3.从Application到AudioTrack

首先应用程序需要通过new AudioTrack去创建AudioTrack，然后调用play函数去播放，接着调用write函数写入数据。当播放完成之后调用stop停止播放并调用release函数去释放track。下面我们来简单分析一下这几个对应的函数。

2.3.1.AudioTrack的构造函数

构造函数肯定是做一些初始化操作

参数	意义
streamType	流类型，比如music，system等
sampleRateInHz	采样率
channelConfig	通道数
audioFormat	音频格式，AudioFormat类中有相关定义
bufferSizeInBytes	最小数据缓冲区的大小
mode	模式，也就是上面介绍的MODE_STATIC和MODE_STATIC

这里面bufferSizeInBytes有个疑问，这个值多大合适呢？通过分析代码我们发现，这个值是可以通过调用getMinBufferSize函数去计算的，所以我们需要简单的看一下getMinBufferSize函数。

2.3.2.getMinBufferSize函数分析

getMinBufferSize函数会通过jni调用到native的AudioTrack::getMinFrameCount函数中，从函数参数来看，这个函数的返回值取决于采样率，采样深度和通道数这三个属性。MODE_STREAM 模式下，应用程序重点参考其返回值然后确定分配多大的数据缓冲区。如果数据缓冲区分配得过小，那么播放声音会频繁遭遇 underrun，underrun 是指生产者AudioTrack提供数据的速度跟不上消费者AudioFlinger消耗数据的速度，反映到现实的后果就是声音断续卡顿，严重影响听觉体验。简单看一下这块的代码

status_t AudioTrack::getMinFrameCount(
        size_t* frameCount,
        audio_stream_type_t streamType,
        uint32_t sampleRate)
{
    if (frameCount == NULL) {
        return BAD_VALUE;
    }
    uint32_t afSampleRate;
    status_t status;
    status = AudioSystem::getOutputSamplingRate(&afSampleRate, streamType);
    if (status != NO_ERROR) {
        ALOGE("Unable to query output sample rate for stream type %d; status %d",
                streamType, status);
        return status;
    }
    size_t afFrameCount;
    status = AudioSystem::getOutputFrameCount(&afFrameCount, streamType);
    if (status != NO_ERROR) {
        ALOGE("Unable to query output frame count for stream type %d; status %d",
                streamType, status);
        return status;
    }
    uint32_t afLatency;
    status = AudioSystem::getOutputLatency(&afLatency, streamType);
    if (status != NO_ERROR) {
        ALOGE("Unable to query output latency for stream type %d; status %d",
                streamType, status);
        return status;
    }

    if (*frameCount == 0) {
        ALOGE("AudioTrack::getMinFrameCount failed for streamType %d, sampleRate %u",
                streamType, sampleRate);
        return BAD_VALUE;
    }
    ALOGV("getMinFrameCount=%zu: afFrameCount=%zu, afSampleRate=%u, afLatency=%u",
            *frameCount, afFrameCount, afSampleRate, afLatency);
    return NO_ERROR;
}

通过上面的代码我们可以看到getMinFrameCount通过调用AudioSystem的getOutputSamplingRate去获取采样率，getOutputFrameCount函数去获取帧数，getOutputLatency函数去获取latency的大小，然后取得afSampleRate、afFrameCount、afLatency之后调用calculateMinFrameCount函数去计算一个最低帧数，calculateMinFrameCount这个函数会涉及到重采样的一些原理。AudioSystem的这三个函数会通过binder调用到AudioFlinger中对应的函数中去，这个后面再分析。这里有几个概念需要了解一下，帧、latency和重采样的概念。

• 帧：帧表示一个完整的声音单元，所谓的声音单元是指一个采样样本；如果是双声道，那么一个完整的声音单元就是 2 个样本，如果是 5.1 声道，那么一个完整的声音单元就是 6 个样本了。帧的大小（一个完整的声音单元的数据量）等于声道数乘以采样深度，即 frameSize = channelCount * bytesPerSample。帧的概念非常重要，无论是框架层还是内核层，都是以帧为单位去管理音频数据缓冲区的。
• latency：传输延迟的意思，传输延迟表示一个周期的音频数据的传输时间。可能有些读者一脸懵逼，一个周期的音频数据，这又是啥？我们再引入周期（period）的概念：Linux ALSA 把数据缓冲区划分为若干个块，dma 每传输完一个块上的数据即发出一个硬件中断，cpu 收到中断信号后，再配置 dma 去传输下一个块上的数据；一个块即是一个周期，周期大小（periodSize)即是一个数据块的帧数。再回到传输延迟（latency），传输延迟等于周期大小除以采样率，即 latency = periodSize / sampleRate。
• 重采样：音频重采样是指这样的一个过程——把一个采样率的数据转换为另一个采样率的数据。Android 原生系统上，音频硬件设备一般都工作在一个固定的采样率上（如 48 KHz），因此所有音轨数据都需要重采样到这个固定的采样率上，然后再输出。为什么这么做？系统中可能存在多个音轨同时播放，而每个音轨的采样率可能是不一致的；比如在播放音乐的过程中，来了一个提示音，这时需要把音乐和提示音混音并输出到硬件设备，而音乐的采样率和提示音的采样率不一致，问题来了，如果硬件设备工作的采样率设置为音乐的采样率的话，那么提示音就会失真；因此最简单见效的解决方法是：硬件设备工作的采样率固定一个值，所有音轨在 AudioFlinger 都重采样到这个采样率上，混音后输出到硬件设备，保证所有音轨听起来都不失真。

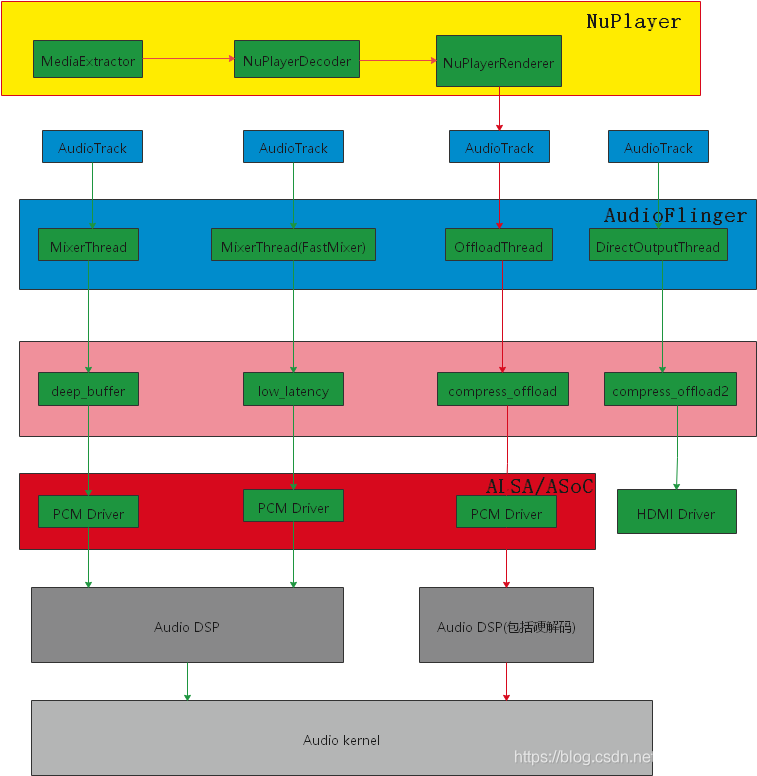

3.AudioFlinger概述

AudioFlinger和AudioPolicy都是音频中非常重要的两个服务，AudioPolicy负责音频策略的制定，AudioFLinger负责策略的执行以及音频流设备的管理和数据的传输等。

3.1.AudioFlinger一些类介绍

• AudioResampler.cpp：重采样处理类，采样率转换和声道转换等。AudioMixer在混音的时候会用到，代码在frameworks/av/media/libaudioprocessing下
• AudioMixer.cpp：混音处理类，包括重采样、音量调节、声道转换等。是MixerThread调用的，代码在frameworks/av/media/libaudioprocessing下
• Effects.cpp：音效处理类
• Tracks.cpp：音频流管理类，控制音频流的状态，比如start，stop等
• Threads.cpp：播放和录音线程类，播放是从环形FIFO读取数据混音然后把数据写到输出流设备中，录音是从输入流设备中读取数据进行重采样然后把数据写到FIFO中
• AudioFlinger.cpp：对外提供服务的一个接口

AudioFlinger服务是由audioserver加载启动的。在main_audioserver.cpp中

        android::hardware::configureRpcThreadpool(4, false /*callerWillJoin*/);
        sp<ProcessState> proc(ProcessState::self());
        sp<IServiceManager> sm = defaultServiceManager();
        ALOGI("ServiceManager: %p", sm.get());
        AudioFlinger::instantiate();
        AudioPolicyService::instantiate();

        aaudio_policy_t mmapPolicy = property_get_int32(AAUDIO_PROP_MMAP_POLICY,
                                                        AAUDIO_POLICY_NEVER);
        if (mmapPolicy == AAUDIO_POLICY_AUTO || mmapPolicy == AAUDIO_POLICY_ALWAYS) {
            AAudioService::instantiate();
        }

        SoundTriggerHwService::instantiate();

我们看到在audioserver启动的时候会把AudioFlinger，AudioPolicy和SoundTrigger都加载上。

3.2.AudioFlinger对外提供的接口

Interface	Description
sampleRate	获取硬件设备的采样率
format	获取硬件设备的音频格式
frameCount	获取硬件设备的周期帧数
latency	获取硬件设备的传输延迟
setMasterVolume	调节主输出设备的音量
setMasterMute	主输出设备静音
setStreamVolume	调节指定流类型的音量
setStreamMute	指定流静音
setVoiceVolume	调节通话音量
setMicMute	mic输入静音
setMode	切换模式，normal，ringtone，call，communication
setParameters	设置音频参数，调用hal接口，切换通道用的比较多
getParameters	获取音频参数
openOutput	打开输出流设备，并创建PlaybackThread对象
closeOutput	关闭输出流设备，并销毁所有track
openInput	打开输入流设备，创建RecordThread对象
closeInput	关闭输入流设备
createTrack	新建输出流管理对象，找到对应的播放线程，创建track并返回track代理对象的TrackHandle
openRecord	新建输入流管理对象，找到RecordThread，创建RecordTrack并返回RecordHandle

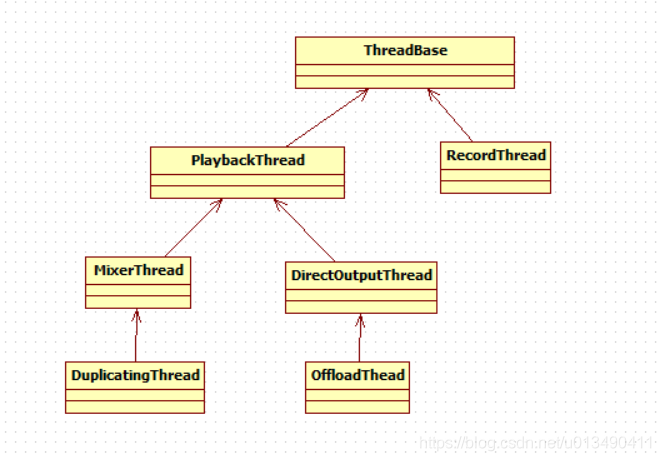

3.3.AudioFlinger输入输出线程

• ThreadBase：播放和录制线程的基类
• RecordThread：录制线程，由ThreadBase派生
• PlaybackThread：播放线程，由ThreadBase派生
• MixerThread：混音线程，由PlaybackThread派生，对应的flag是AUDIO_OUTPUT_FLAG_PRIMARY，AUDIO_OUTPUT_FLAG_FAST和AUDIO_OUTPUT_FLAG_DEEP_BUFFER
• DirectOutputThread：直接输出线程，由PlaybackThread派生，AUDIO_OUTPUT_FLAG_DIRECT，不需要软件混音，直接输出到音频设备
• DuplicatingThread：复制播放类，由MixerThread派生，负责把音频数据复制到其他输出设备，主声卡，蓝牙和USB等同时输出的情况
• OffloadThread：硬解输出线程，由DirectOutputThread派生，AUDIO_OUTPUT_FLAG_COMPRESS_OFFLOAD ，没有经过软件解码直接输出到硬件设备由adsp解码。


3.4.AudioFlinger的track管理

AudioTrack把音频流数据送入到对应的 PlaybackThread 中，那么应用进程想控制这些音频流的话，比如开始播放 start()、停止播放 stop()、暂停播放 pause()，怎么办呢？注意应用进程与 AudioFlinger 并不在一个进程上。这就需要 AudioFlinger 提供音频流管理功能，并提供一套通讯接口可以让应用进程跨进程控制 AudioFlinger 中的音频流状态。

AudioFlinger 音频流管理由 AudioFlinger::PlaybackThread::Track 实现，Track 与 AudioTrack 是一对一的关系，一个 AudioTrack 创建后，那么 AudioFlinger 会创建一个 Track 与之对应；PlaybackThread 与 AudioTrack/Track 是一对多的关系，一个 PlaybackThread 可以挂着多个 Track。AudioTrack 创建后，AudioPolicyManager 根据 AudioTrack 的输出标识和流类型，找到对应的输出流设备和 PlaybackThread（如果没有找到的话，则系统会打开对应的输出流设备并新建一个 PlaybackThread），然后创建一个 Track 并挂到这个 PlaybackThread 下面。
对于track的管理有两个成员容器比较重要：

• mTracks：PlaybackThread创建的所有track都添加到这里。
• mActiveTracks：设置了active状态需要播放的track会添加到这里，PlaybackThread找到这里所有的active track，把这些track中的数据进行混音然后输出。

4.从AudioTrack到AudioFlinger

接下来我们需要跟踪代码来看一下播放一个音乐，是怎样把数据从AudioTrack传输到AudioFlinger并到hal层甚至最终到达adsp的。
首先看一下AudioTrack的构造函数，构造函数会调用到set函数中

4.1.AudioTrack的set函数分析

status_t AudioTrack::set(
        audio_stream_type_t streamType,
        uint32_t sampleRate,
        audio_format_t format,
        audio_channel_mask_t channelMask,
        size_t frameCount,
        audio_output_flags_t flags,
        callback_t cbf,
        void* user,
        int32_t notificationFrames,
        const sp<IMemory>& sharedBuffer,
        bool threadCanCallJava,
        audio_session_t sessionId,
        transfer_type transferType,
        const audio_offload_info_t *offloadInfo,
        uid_t uid,
        pid_t pid,
        const audio_attributes_t* pAttributes,
        bool doNotReconnect,
        float maxRequiredSpeed,
        audio_port_handle_t selectedDeviceId)
{

    mSharedBuffer = sharedBuffer;
    //。。。
    //如果回调函数为NULL，那么就创建AudioTrackThread去处理audiocallback回调
    if (cbf != NULL) {
        mAudioTrackThread = new AudioTrackThread(*this);
        mAudioTrackThread->run("AudioTrack", ANDROID_PRIORITY_AUDIO, 0 /*stack*/);
        // thread begins in paused state, and will not reference us until start()
    }
    //。。。
    //调用createTrack_l函数去创建一个对应的track
    // create the IAudioTrack
    {
        AutoMutex lock(mLock);
        status = createTrack_l();
    }
}

从上面的代码中我们可以看到set函数首先会去检查参数的合法性，然后初始化音量等，然后调用createTrack_l函数去创建track。
注：这篇文章以输出为主线展开分析

4.2.AudioTrack的createTrack_l函数分析

status_t AudioTrack::createTrack_l()
{
   //通过binder去调用AudioFlinger的createTrack函数
    sp<IAudioTrack> track = audioFlinger->createTrack(input,
                                                      output,
                                                      &status);
     //AudioFlinger创建track对象的时候会分配一个FIFO，这里获取这个FIFO的控制块
    // FIXME compare to AudioRecord
    sp<IMemory> iMem = track->getCblk();
    if (iMem == 0) {
        ALOGE("%s(%d): Could not get control block", __func__, mPortId);
        status = NO_INIT;
        goto exit;
    }
    //匿名共享内存首地址
    void *iMemPointer = iMem->pointer();
    if (iMemPointer == NULL) {
        ALOGE("%s(%d): Could not get control block pointer", __func__, mPortId);
        status = NO_INIT;
        goto exit;
    }
    //保存 AudioFlinger::PlaybackThread::Track 的代理对象 IAudioTrack
    mAudioTrack = track;
    //保存匿名共享内存首地址
    mCblkMemory = iMem;
    IPCThreadState::self()->flushCommands();

   //控制块位于AudioFlinger分配的共享内存的首部
    audio_track_cblk_t* cblk = static_cast<audio_track_cblk_t*>(iMemPointer);
    mCblk = cblk;

    //保存audio_io_handle_t，通过binder从AudioFlinger获取的，用它能找到对应的播放线程
    mOutput = output.outputId;
    mRefreshRemaining = true;

    // update proxy
    //更新共享内存
    if (mSharedBuffer == 0) {
        mStaticProxy.clear();
        mProxy = new AudioTrackClientProxy(cblk, buffers, mFrameCount, mFrameSize);
    } else {
        mStaticProxy = new StaticAudioTrackClientProxy(cblk, buffers, mFrameCount, mFrameSize);
        mProxy = mStaticProxy;
    }
    }
}

通过上面的代码分析我们知道createTrack_l会通过binder调用到AudioFlinger的createTrack函数去打开输出设备，创建共享内存以及创建track等操作。

4.3.AudioFlinger的createTrack函数分析

sp<IAudioTrack> AudioFlinger::createTrack(const CreateTrackInput& input,
                                          CreateTrackOutput& output,
                                          status_t *status)
{
    //通过AudioSystem，经过binder调用会到AudioPolicyManager的getOutputForDevices函数，然后通过一些列调用，会回到AudioFlinger的openOutput函数中，然后根据不同的flag会创建对应的播放线程
    lStatus = AudioSystem::getOutputForAttr(&localAttr, &output.outputId, sessionId, &streamType,
                                            clientPid, clientUid, &input.config, input.flags,
                                            &output.selectedDeviceId, &portId, &secondaryOutputs);

        //在playbackThread上创建一个音频流管理对象track
        track = thread->createTrack_l(client, streamType, localAttr, &output.sampleRate,
                                      input.config.format, input.config.channel_mask,
                                      &output.frameCount, &output.notificationFrameCount,
                                      input.notificationsPerBuffer, input.speed,
                                      input.sharedBuffer, sessionId, &output.flags,
                                      callingPid, input.clientInfo.clientTid, clientUid,
                                      &lStatus, portId);

     //创建 Track 的通讯代理 TrackHandle 并返回它
    // return handle to client
    trackHandle = new TrackHandle(track);

4.4.openOutput流程分析

openOutput函数直接调用到AudioFlinger::openOutput_l函数，这里面会调用到AudioHwDevice::openOutputStream函数，再到AudioStreamOut::open函数，然后到DeviceHalLocal::openOutputStream函数，然后根据audio_hw_device结构体会跟到audio_hw的adev_open_output_stream函数，这是hal层的函数，在这里去打开对应的output device以及根据flag，stream和device去找到对应的usecase和snd_device。再回到AudioFlinger::openOutput_l函数，这里面会根据不同的flag去创建对应的播放线程。然后我们回到AudioFlinger::createTrack函数中去看看createTrack_l函数做了什么，这个函数主要是new了一个track，并且把track添加到mTracks容器中，方便PlaybackThread 管理，接下来我们看一下track是怎么创建的，重点关注FIFO的创建。我们用一张图来总结一下各个播放线程所对应的hal层的usecase。

4.5.track的创建

AudioFlinger::PlaybackThread::Track::Track(
            PlaybackThread *thread,
            const sp<Client>& client,
            audio_stream_type_t streamType,
            const audio_attributes_t& attr,
            uint32_t sampleRate,
            audio_format_t format,
            audio_channel_mask_t channelMask,
            size_t frameCount,
            void *buffer,
            size_t bufferSize,
            const sp<IMemory>& sharedBuffer,
            audio_session_t sessionId,
            pid_t creatorPid,
            uid_t uid,
            audio_output_flags_t flags,
            track_type type,
            audio_port_handle_t portId,
            size_t frameCountToBeReady)
    :   TrackBase(thread, client, attr, sampleRate, format, channelMask, frameCount,
                  (sharedBuffer != 0) ? sharedBuffer->pointer() : buffer,
                  (sharedBuffer != 0) ? sharedBuffer->size() : bufferSize,
                  sessionId, creatorPid, uid, true /*isOut*/,
                  (type == TYPE_PATCH) ? ( buffer == NULL ? ALLOC_LOCAL : ALLOC_NONE) : ALLOC_CBLK,
                  type, portId),
    mFillingUpStatus(FS_INVALID),
    // mRetryCount initialized later when needed
    mSharedBuffer(sharedBuffer),
    mStreamType(streamType),
    mMainBuffer(thread->sinkBuffer()),
    mAuxBuffer(NULL),
    mAuxEffectId(0), mHasVolumeController(false),
    mPresentationCompleteFrames(0),
    mFrameMap(16 /* sink-frame-to-track-frame map memory */),
    mVolumeHandler(new media::VolumeHandler(sampleRate)),
    mOpPlayAudioMonitor(OpPlayAudioMonitor::createIfNeeded(uid, attr, id(), streamType)),
    // mSinkTimestamp
    mFrameCountToBeReady(frameCountToBeReady),
    mFastIndex(-1),
    mCachedVolume(1.0),
    /* The track might not play immediately after being active, similarly as if its volume was 0.
     * When the track starts playing, its volume will be computed. */
    mFinalVolume(0.f),
    mResumeToStopping(false),
    mFlushHwPending(false),
    mFlags(flags)
{
    if (mCblk == NULL) {
        return;
    }
}

通过上面的代码，我们发现当mCblk不为NULL的时候，函数才能继续执行下去，所以我们需要看一下mCblk 是在哪分配的，也就是FIFO的创建，我们找到了它的基类TrackBase。

AudioFlinger::ThreadBase::TrackBase::TrackBase(
            ThreadBase *thread,
            const sp<Client>& client,
            uint32_t sampleRate,
            audio_format_t format,
            audio_channel_mask_t channelMask,
            size_t frameCount,
            void *buffer,
            size_t bufferSize,
            audio_session_t sessionId,
            uid_t clientUid,
            bool isOut,
            alloc_type alloc,
            track_type type,
            audio_port_handle_t portId)
    :   RefBase(),
        mThread(thread),
        mClient(client),
        mCblk(NULL),
        // mBuffer, mBufferSize
        mState(IDLE),
        mSampleRate(sampleRate),
        mFormat(format),
        mChannelMask(channelMask),
        mChannelCount(isOut ?
                audio_channel_count_from_out_mask(channelMask) :
                audio_channel_count_from_in_mask(channelMask)),
        mFrameSize(audio_has_proportional_frames(format) ?
                mChannelCount * audio_bytes_per_sample(format) : sizeof(int8_t)),
        mFrameCount(frameCount),
        mSessionId(sessionId),
        mIsOut(isOut),
        mId(android_atomic_inc(&nextTrackId)),
        mTerminated(false),
        mType(type),
        mThreadIoHandle(thread->id()),
        mPortId(portId),
        mIsInvalid(false)
{

    if (client != 0) {
        //分配一块共享内存
        mCblkMemory = client->heap()->allocate(size);
        if (mCblkMemory == 0 ||
                (mCblk = static_cast<audio_track_cblk_t *>(mCblkMemory->pointer())) == NULL) {
            ALOGE("not enough memory for AudioTrack size=%zu", size);
            client->heap()->dump("AudioTrack");
            mCblkMemory.clear();
            return;
        }
    } else {
        // 这是 C++ 的 placement new（定位创建对象）语法：new(@BUFFER) @CLASS();
        // 可以在特定内存位置上构造一个对象
        // 这里，在匿名共享内存首地址上构造了一个 audio_track_cblk_t 对象
        // 这样 AudioTrack 与 AudioFlinger 都能访问这个 audio_track_cblk_t 对象了
        mCblk = (audio_track_cblk_t *) malloc(size);
        if (mCblk == NULL) {
            ALOGE("not enough memory for AudioTrack size=%zu", size);
            return;
        }
    }

    // construct the shared structure in-place.
    if (mCblk != NULL) {
        new(mCblk) audio_track_cblk_t();
	}
}

到这里，output的打开，track的创建以及FIFO的创建并与AudioFlinger的交互就分析完成了。所以接下来我们要从start函数入手去分析一下具体数据是怎么传输过去的。

4.6.AudioTrack到AudioFlinger的start

AudioTrack的start函数主要是用于实现Android的音频输出。我们先简单的看一下这个函数，首先是判断一些状态，播放暂停等，然后会通过binder调用到PlaybackThread::Track::start函数。这个函数首先是取出openOutput那个步骤创建的对应的thread（我们以MixerThread为例），然后调用的createTrack_l函数把thread添加到mPlaybackThreads进行管理，在这一步的时候我们就要取出这个thread，然后调用playbackThread->addTrack_l函数。
addTrack_l这个函数首先会判断track是否是新添加的，如果是新添加的就会调用AudioSystem::startOutput去初始化操作（这个函数通过AudioPolicyManager::startOutput会调用到AudioFlinger的setParameters然后到hal层的out_set_parameters去做一些播放前的准备工作），接下来把这个track添加到mActiveTracks中，然后发送广播通知Thread开始工作。接下来AuidoTrack会调用write函数去写数据。

4.7.out_set_parameters函数分析

out_set_parameters函数会调用到select_devices函数去选择输出设备，然后select_devices函数首先会调用到get_usecase_from_list函数去获取对应的usecase。然后调用audio_extn_auto_hal_get_output_snd_device函数根据usecase去获取对应的out_snd_device，然后通过platform_get_snd_device_name函数获取device name（这个device name就是与mixer_paths上的配置相对应），以及acdb_id等。然后会调用到enable_snd_device函数，然后通过audio_route_apply_and_update_path函数去找到device name在mixer_paths中对应的通路并打开。我们简单举个例子看一下device的对应关系，比如媒体播放，framework层打开的设备是AUDIO_DEVICE_OUT_BUS，到hal层首先通过audio_extn_auto_hal_get_output_snd_device获取到的hal层的输出设备out_snd_device是SND_DEVICE_OUT_BUS_MEDIA，然后通过platform_get_snd_device_name获取到的device name是“bus-speaker”。这块涉及hal层的打开通路的流程，感兴趣的可以看我的下一篇文章AudioHAL分析

4.8.写数据的过程分析

• AudioTrack：AudioTrack 在 FIFO 中找到一块可用空间，把用户传入的音频数据写入到这块可用空间上，然后更新写位置（对于 AudioFinger 来说，意味 FIFO 上有更多的可读数据了）；如果用户传入的数据量比可用空间要大，那么要把用户传入的数据拆分多次写入到 FIFO 中（AudioTrack 和 AudioFlinger 是不同的进程，AudioFlinger 同时也在不停地读取数据，所以 FIFO 可用空间是在不停变化的）
• AudioFlinger：AudioFlinger 在 FIFO 中找到一块可读数据块，把可读数据拷贝到目的缓冲区上，然后更新读位置（对于 AudioTrack 来说，意味着 FIFO 上有更多的可用空间了）；如果FIFO 上可读数据量比预期的要小，那么要进行多次的读取，才能积累到预期的数据量（AudioTrack 和 AudioFlinger 是不同的进程，AudioTrack 同时也在不停地写入数据，所以 FIFO 可读的数据量是在不停变化的）
  如果AudioTrack能及时产生数据，并且AudioFlinger总能及时消耗数据，那么就不会有异常出现，事实整明，容易出现以下几种异常：
• Block： AudioFlinger长时间不读取数据，导致AudioTrack长时间获取不到可用空间，也就无法写入数据。这种情况一般都是底层驱动发生异常导致的。
• Underrun：AudioTrack写数据的速度跟不上AudioFlinger读取数据的速度，这就会导致声音断续，这种情况一般都是应用程序不能及时写入数据，或者是缓冲区分配的过小导致的。AudioFlinger对这点做了容错处理，当发现underrun的时候，先短时间的睡眠，不着急读取数据，让应用程序准备更多的数据。

4.9.write函数分析

首先我们来看一下AudioTrack的write函数，这个函数比较简单，首先是obtainBuffer在FIFO中找到一块可用空间，然后memcpy把用户传入的数据copy到这个FIFO上，最后releaseBuffer更新可用空间。我们需要重点分析一下AudioFlinger读取FIFO的过程。

5.AudioFlinger读取FIFO

前面一章我们分析了AudioTrack的创建以及与AudioFlinger的交换，下面我们重点来看一下AudioFlinger是怎样读取FIFO中的数据的。
首先我们前面介绍过，在AudioFlinger的addTrack_l函数会发送广播去通知对应的thread开始工作，所以我们需要先看一下PlaybackThread::threadLoop函数。

5.1.PlaybackThread::threadLoop函数分析

这个函数比较大比较复杂，这里就不贴代码了，就介绍一下这个函数的功能

• 退出循环的条件：exitPending() 返回 false
• processConfigEvents_l：处理配置事件；当有配置改变的事件发生时，需要调用 sendConfigEvent_l() 来通知 PlaybackThread，这样 PlaybackThread 才能及时处理配置事件；常见的配置事件是切换音频通路。
• standby：检查是否符合standby条件，如果没有active的track，就threadLoop_standby关闭音频硬件设备来节省能耗。
• prepareTracks_l：准备音频流和混音器，这个函数也比较复杂。
  1. 遍历 mActiveTracks，逐个处理 mActiveTracks 上的 Track，检查该 Track 是否为 ACTIVE 状态
  2. 如果 Track 设置是 ACTIVE 状态，则再检查该 Track 的数据是否准备就绪了
  3. 根据音频流的音量值、格式、声道数、音轨的采样率、硬件设备的采样率，配置好混音器参数
  4. 如果 Track 的状态是 PAUSED 或 STOPPED，则把该 Track 添加到 tracksToRemove 向量中
• threadLoop_mix()：读取所有置了 ACTIVE 状态的音频流数据，混音器开始处理这些数据
• threadLoop_write()： 把混音器处理后的数据写到输出流设备
• threadLoop_removeTracks()： 把 tracksToRemove 上的所有 Track 从 mActiveTracks 中移除出来；这样下一次循环时就不会处理这些 Track 了

5.2.DirectOutputThread::threadLoop_mix函数分析

void AudioFlinger::DirectOutputThread::threadLoop_mix()
{
    size_t frameCount = mFrameCount;
    int8_t *curBuf = (int8_t *)mSinkBuffer;
    // output audio to hardware
    while (frameCount) {
        AudioBufferProvider::Buffer buffer;
        buffer.frameCount = frameCount;
        status_t status = mActiveTrack->getNextBuffer(&buffer);
        if (status != NO_ERROR || buffer.raw == NULL) {
            // no need to pad with 0 for compressed audio
            if (audio_has_proportional_frames(mFormat)) {
                memset(curBuf, 0, frameCount * mFrameSize);
            }
            break;
        }
        memcpy(curBuf, buffer.raw, buffer.frameCount * mFrameSize);
        frameCount -= buffer.frameCount;
        curBuf += buffer.frameCount * mFrameSize;
        mActiveTrack->releaseBuffer(&buffer);
    }
    mCurrentWriteLength = curBuf - (int8_t *)mSinkBuffer;
    mSleepTimeUs = 0;
    mStandbyTimeNs = systemTime() + mStandbyDelayNs;
    mActiveTrack.clear();
}

首先是一个wile循环，mFrameCount是PCM设备处理单个数据块的帧数，上层必须积累足够的mFrameCount数据才会写入到PCM中，所以mFrameCount也就是AudioFlinger预期的数据量。然后调用mActiveTrack->getNextBuffer获取可读数据，再调用memcpy把FIFO可读数据拷贝到mSinkBuffer目的缓冲区，最后调用releaseBuffer释放已读数据更新FIFO的位置，对于AudioTrack客户端来说就意味着有更多可用空间了。

5.2.PlaybackThread::threadLoop_write函数分析

这个函数会调用mOutput->write把上一步threadLoop_mix读取到的pcm数据通过HAL层最终写入到Codec中，mOutput->write会通过binder调用到hal层的out_write函数。out_write函数首先会判断是否是属于standby，如果是的话会调用start_output_stream函数去打开设备，然后就是调用pcm_write函数向codec中去写入数据。到这里AudioFlinger的一个大体流程就分析完成了，最后我们以一张图来总结一下从AudioTrack到AudioFlinger的过程。

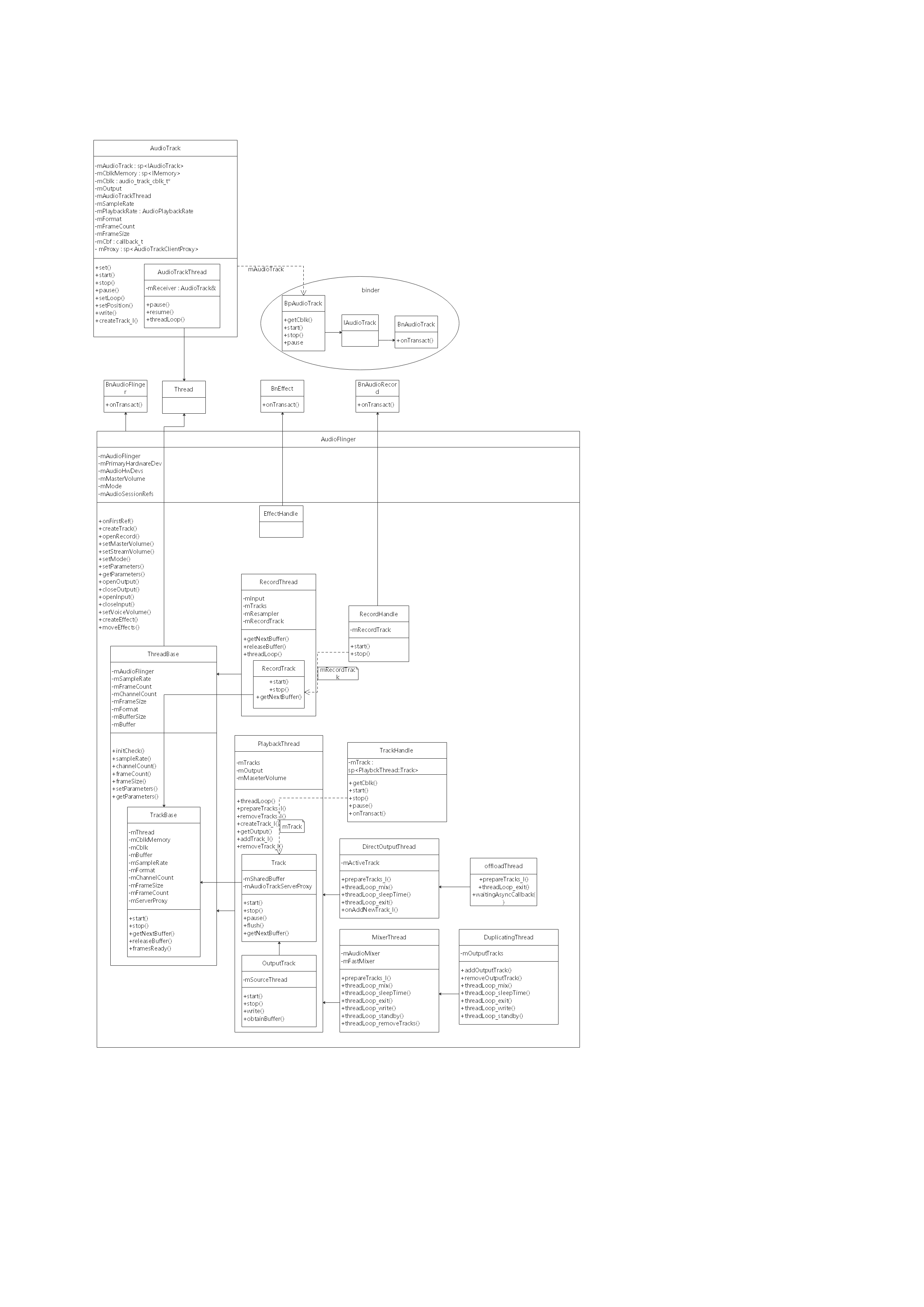

• AudioTrack到AudioFlinger关系图：
