美国 F4 战斗机军用计算机 | 三轴姿态指示器拆解

1968 年的美国军用计算机拆解

avatar 芯片之家 2019 年 07 月 15 日 08:05


作者:avatar 来源:数码之家

这台机器在本人的 eBay 收藏夹里呆了很久,某日无意间扫了一眼收藏夹,突然发现卖家大降价,只要 15 刀,还有 best offer 选项。15 刀你买不了吃亏,15 刀你买不了上当。事不宜迟果断下手。

根据非常有限的资料显示,这台机器代号为 AN/ASX-2,是1968 年美军为 F4 战斗机开发的非协助式敌我识别系统中的一部分。所谓非协助式敌我识别就是不通过无线电应答机,而直接通过分析目标的特征信息识别目标类型。自然这样的系统会有较大的误判可能性。这次拆解的机器是**通过对雷达接收的回波进行频谱分析,得到对方机型,判断目标种类。**当然这个设备已经非常旧了,时至今日已经完全失去了保密价值,加上 1988 年美军由于误判,击落了一架伊朗的民航客机 (参见伊朗航空 655 号班机空难),美国随后终止了非协助式敌我识别系统的研发 (当然私下里有没有做就不知道了)。因此这样的设备也被彻底废弃,作为电子垃圾出现在了互联网上。

这次得到的机器,序列号是 001。据说这套设备一共也只生产过 6 台,估计这台是美军研制出的第一台样机,也很可能是美国 1965 年开始研发以来第一台能工作的机器,因此个人感觉它的历史上价值也是不小的。不过显然机器已经不能工作,里面缺了几块板卡,模拟前端之类的电路也都被拆除。不过大体上还算完整。发上来也给大家开开眼界吧。

外壳,灰色的,啥也看不出来

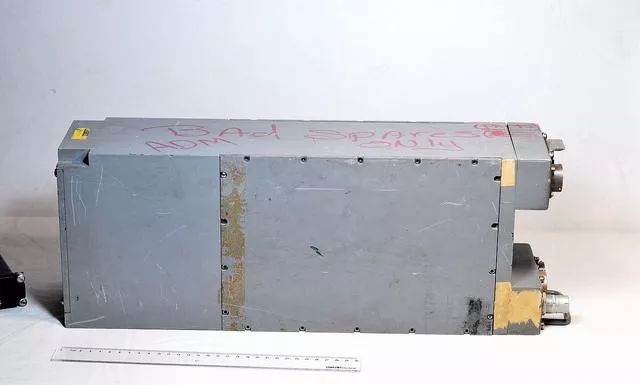

这面写了一些字,意思是机器是坏的,只能用来当配件了

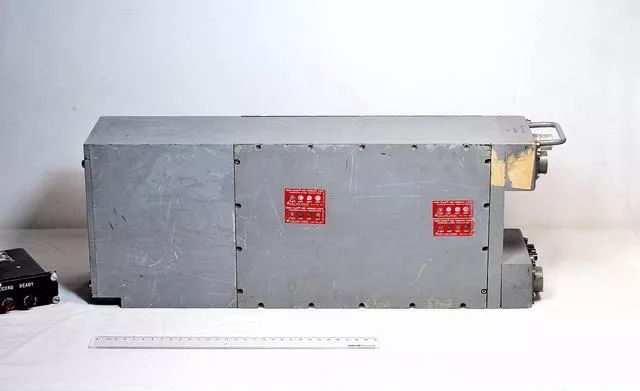

这面贴了两张温度感应贴纸,后面介绍


卖家还送了个小控制盒,不过是不是和机器配套就不知道了

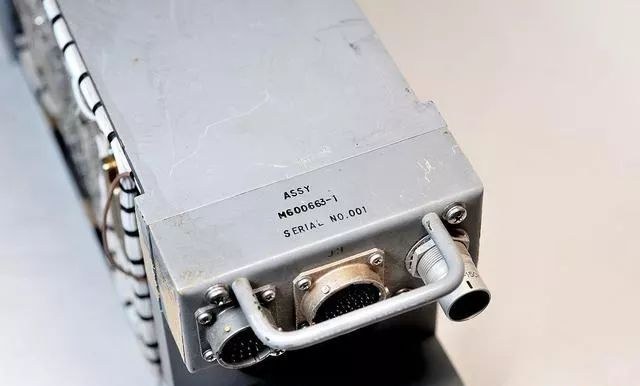

编号 No.001,ASSY M600663-1

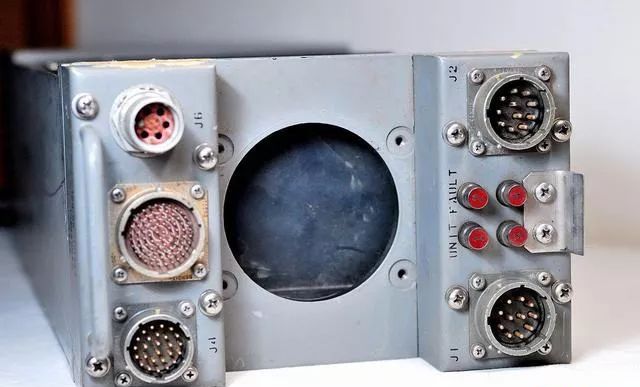

接口部分,原来有个风扇早已被拆去了

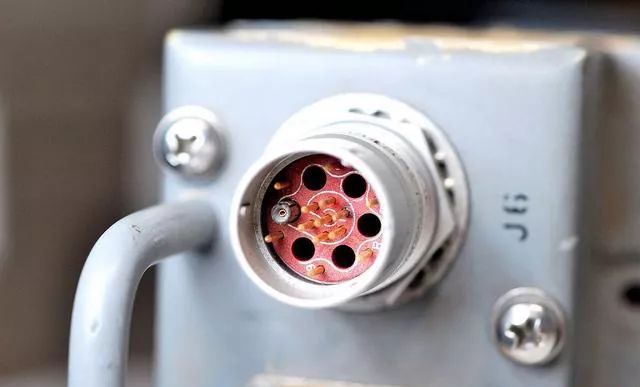

航空插座,里面还带了个同轴接口,也是第一次见。估计雷达来的模拟信号从这里进入


巨型航空插座

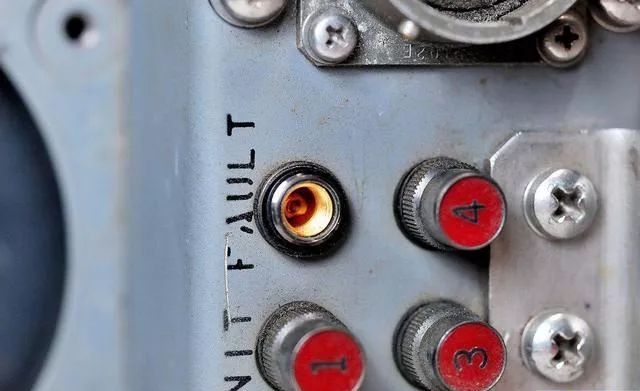

故障指示灯,里面镀金的

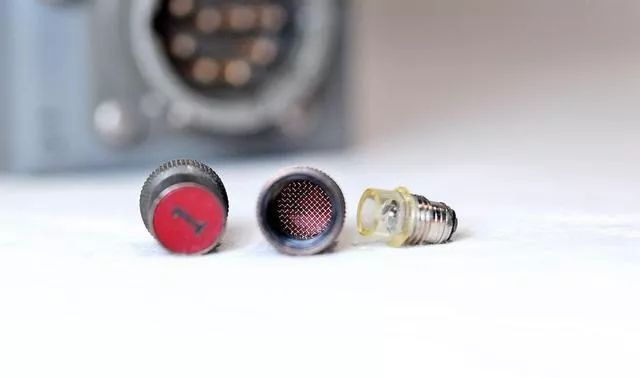

灯珠是白炽灯泡,灯罩里面还有一层钢网。果然高级货都是在细节上取胜


下面看,这是贴在机箱上的**温度指示标签,可用于检测设备运转过程中的最大温度。**当温度超过标签上对应值时,相应的圆圈会变黑,而且会一直保持黑色不会变回来。这样把设备放在飞机上运转一段时间,回来后就能知道最高温度是多少。


拿电吹风吹了好一会,170 度的圈就变黑了

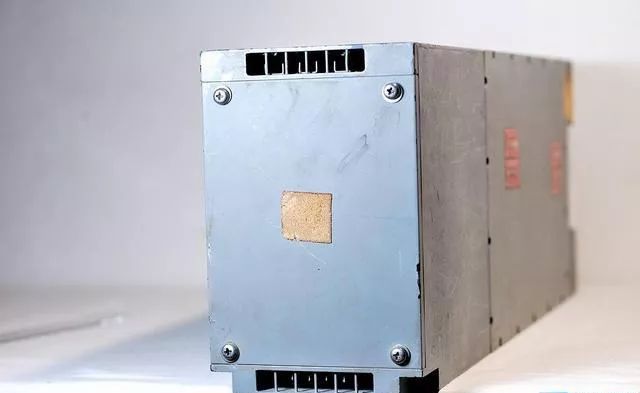

机器屁股,里面藏了一块巨大的磁芯存储模块

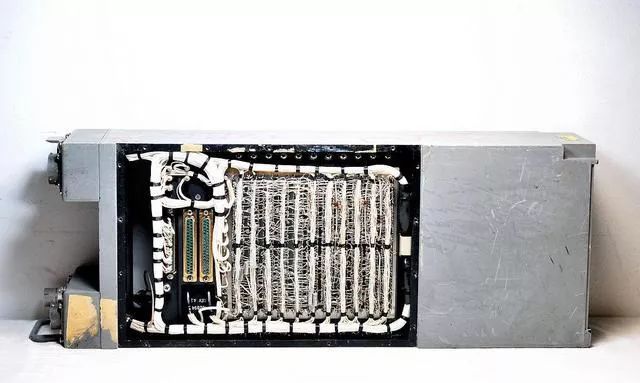

下面拆开一块侧面板,可以看到里面复杂的总线结构。。。。

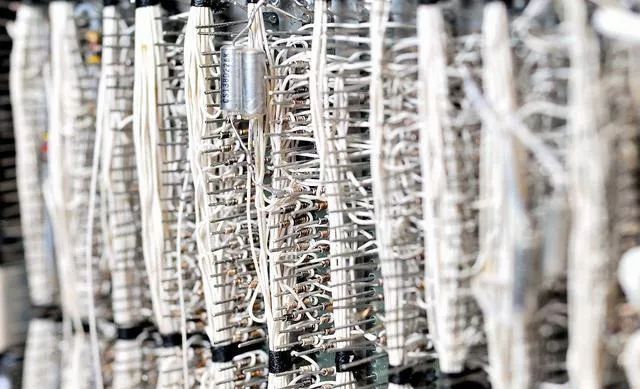

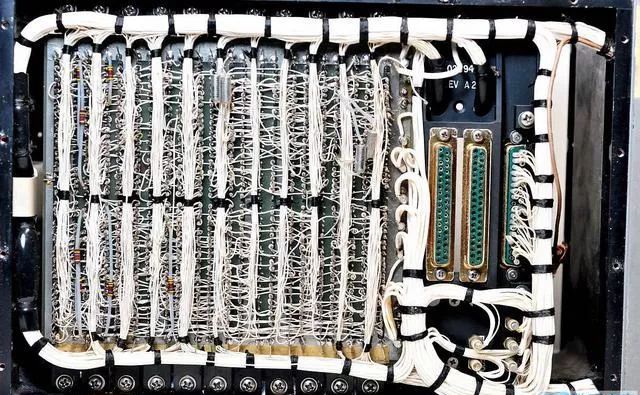

近距离,这是**使用专门的绕线工具手工连接的电路。**由于不需要印刷线路,且方便改装和样机制作,在早期的计算机、军用设备中很常见


这两个接口可能是用来调试或者烧录程序的 (纯属瞎猜)

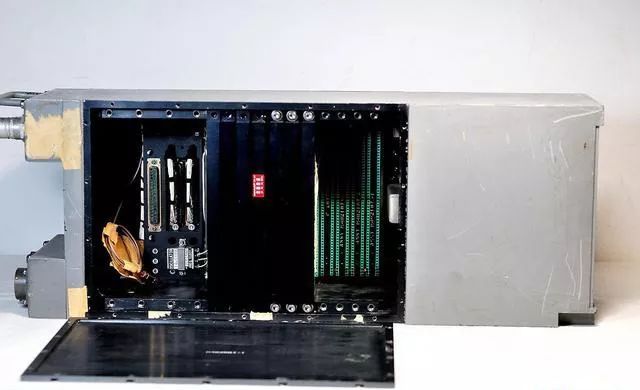

下面打开另一侧面的盖子。。。发现里面少了不少板子啊,看来想把机器跑起来是不可能了

不过还好,还剩了 7 块电路板


侧过来看,电路板上不少芯片
