如何内网穿透，远程访问内网设备

0.前言

最近想研究一些新东西，公司的机器不敢乱搞，公司测试的服务器安装软件太多，安装软件，各种端口冲突，也真是烦得要死。公司的办公电脑吧，配置差了点，开几个虚拟机就扛不住了。家里的电脑配置还可以，可是像向日葵这种远程软件用起来还是挺烦的，有时候，老是切换窗口，不能使用双屏幕，经过两天的研究，终于实现内网穿透，还挺好用的，有以下好处：
1.可以使用window自带的远程桌面登录内网主机，干掉一系列的远程登录软件。
2.可以远程登录内网的Linux系统。
3.可以内网搭建网页等应用，端口映射到公网使用。
4.远程控制家里的物联网设备。
风险在于，有可能黑客通过公网ip端口入侵到内网设置，所以跳板机密码一定要足够复杂。

1.准备工作

软件准备
访问内网电脑（Win11）安装：

• SecureCRT ：用于跳板机流量转发隧道的设置，类似xshell一样的工具。

• Proxifier：用于将访问内网设备的流量转发到指定端口。

公网服务器：之前阿里云活动买的99块3年的1核(vCPU)2 GiB1 Mbps的垃圾服务器

• frp ：用于内网穿透

内网主机（win10）

• VMware：
  Linux服务器：将22端口代理到公网服务器用作跳板机。
  frp：用于内网穿透

涉及到Linux均安转的是centos7的系统，本文不提供VMware相关的教程。涉及到相关的软件已经上传到百度网盘，关注微信公众号造轮子的坦克，回复内网穿透即可获得配套软件，回复w即可获得我个人微信，欢迎大家一起交流进步。

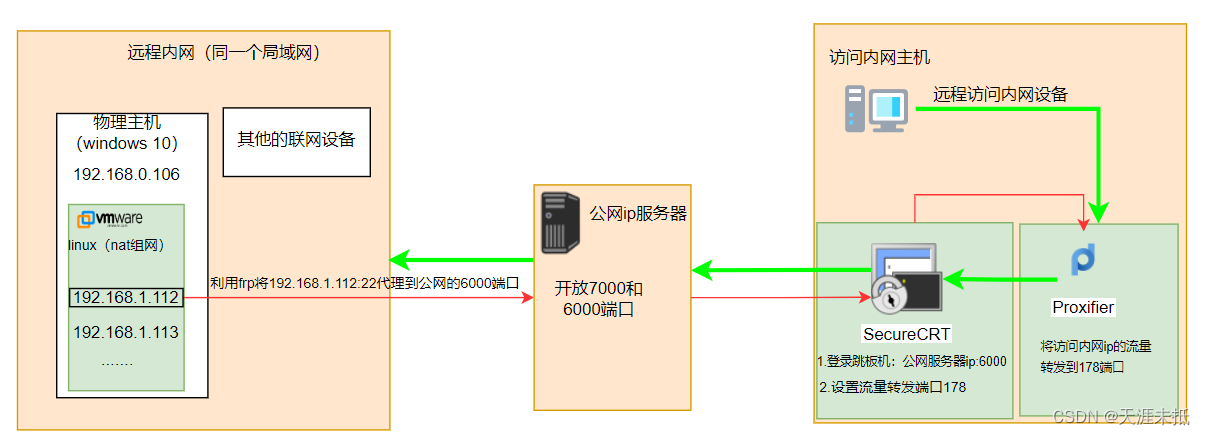

2.内网穿透原理

将内网的一台Linux服务的22端口代理公网服务器的6000端口，做到ssh -o Port=6000 root@外网服务器ip 就能访问内网服务器。

利用SecureCRT登录公网服务器IP：6000作为跳板机，设置流量转发端口178（可以是其他端口）。proxifier将该主机访问内网ip的流量都转发到178端口。

3.配置公网服务器的frp

(1)上传frp_0.58.0_linux_amd64.tar.gz到服务上
(2)解压压缩包

tar -xf  frp_0.58.0_linux_amd64.tar.gz
cd frp_0.58.0_linux_amd64.tar.gz

(3)编辑frps.toml

vi frps.toml

(4)后台运行命令

nohup ./frps -c ./frps.toml > /dev/null 2>&1 &

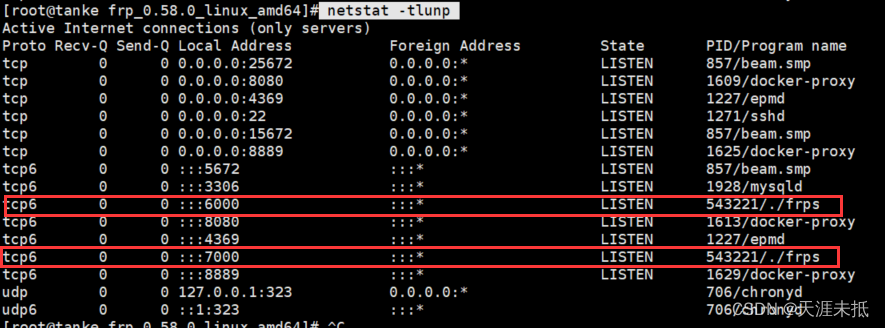

(5)查看后台端口监听情况，6000和7000端口一定要起来。

 netstat -tlunp

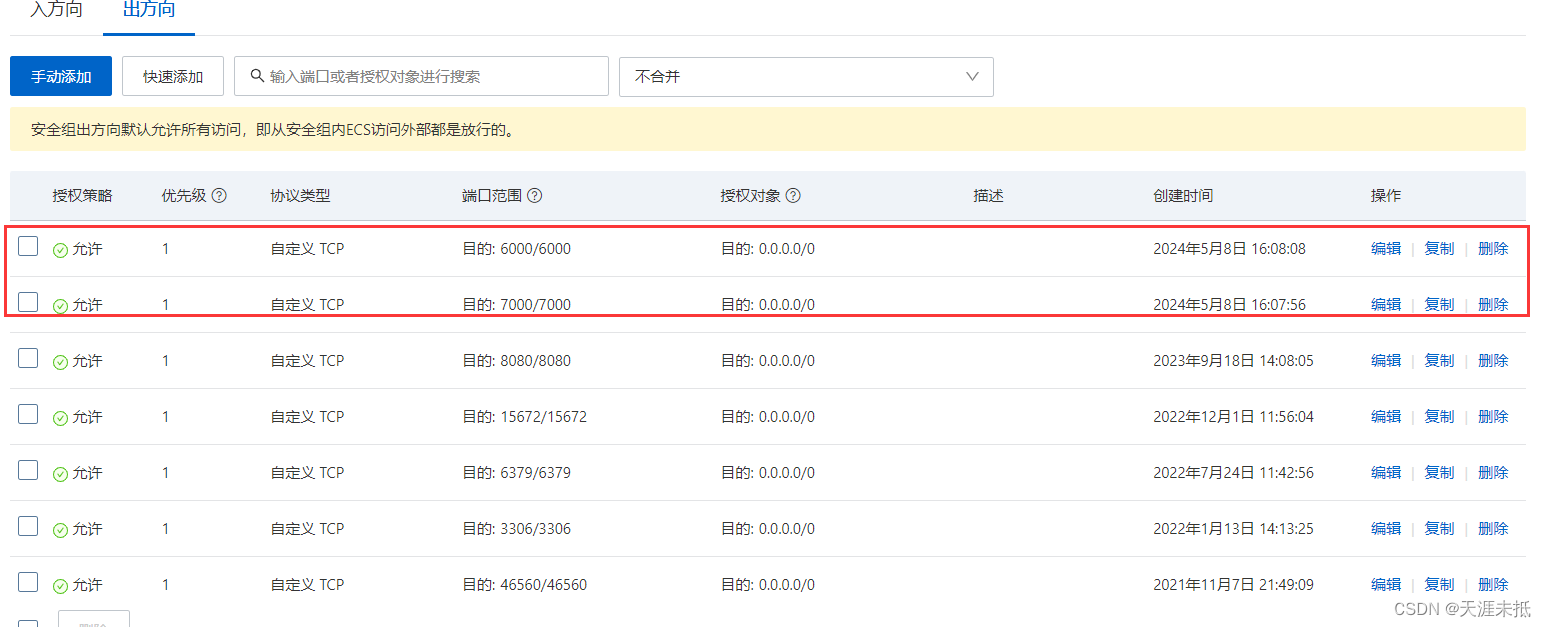

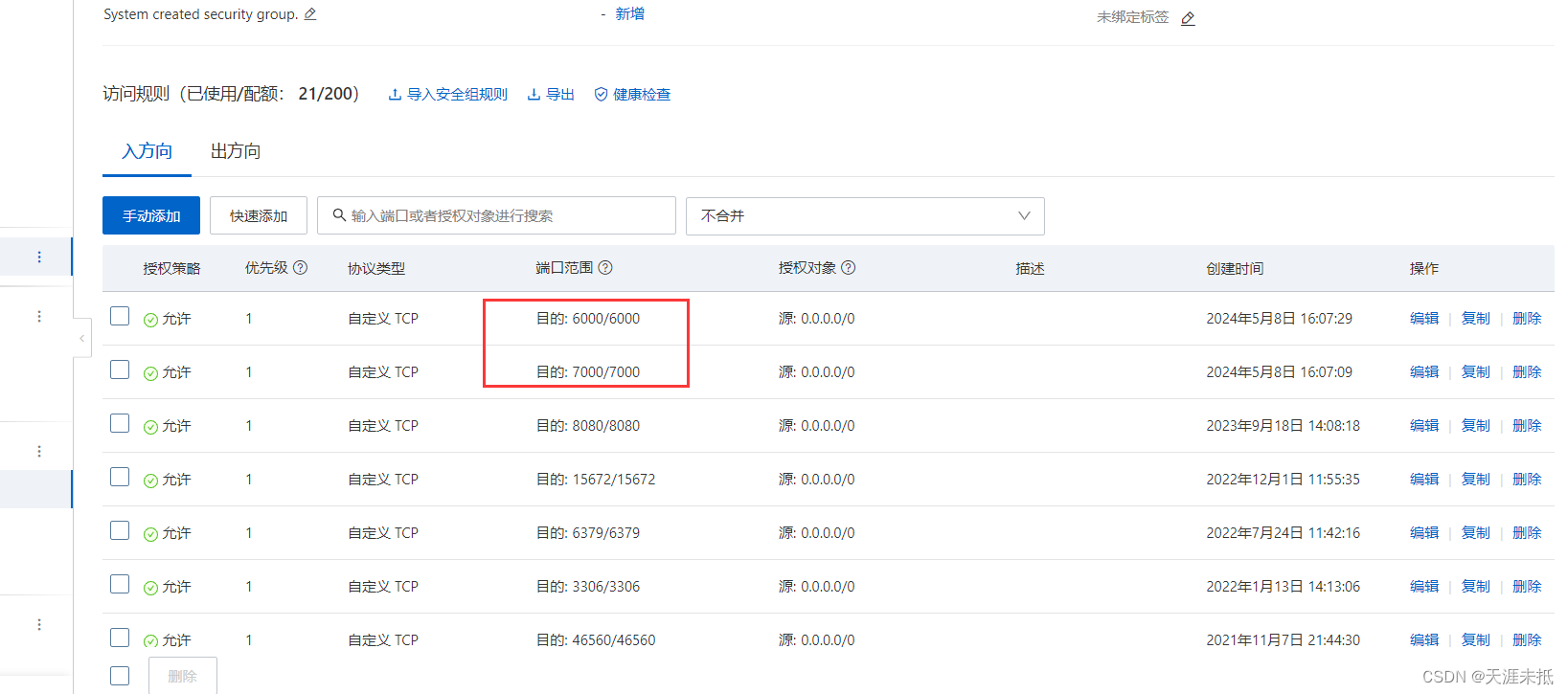

(6)阿里云后台放行7000和6000端口

4.配置跳板机的frp
(1)上传frp_0.58.0_linux_amd64.tar.gz到服务上
(2)解压压缩包

tar -xf  frp_0.58.0_linux_amd64.tar.gz
cd frp_0.58.0_linux_amd64.tar.gz

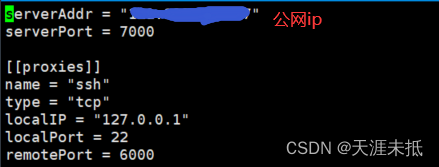

(3)编辑frpc.toml

vi frpc.toml

(4)后台运行命令

nohup ./frpc -c ./frpc.toml > /dev/null 2>&1 &

(5)测试是否能够通过外网登录内网跳板机，不成功就检查以上操作

ssh -o Port=6000 用户名@公网ip

(6)特别注意
此台机器的所有的用户的登录密码要足够复杂，否则会被别人暴力破解登录你的跳板机，一旦破解，你的内网设备就全部暴露到外网。

5.配置访问内网主机

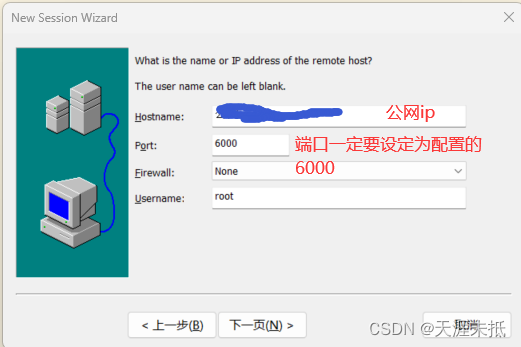

(1)利用SecureCRT登录跳板机

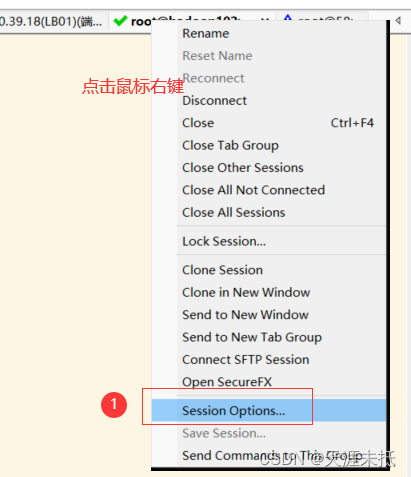

登录成功后设置隧道端口

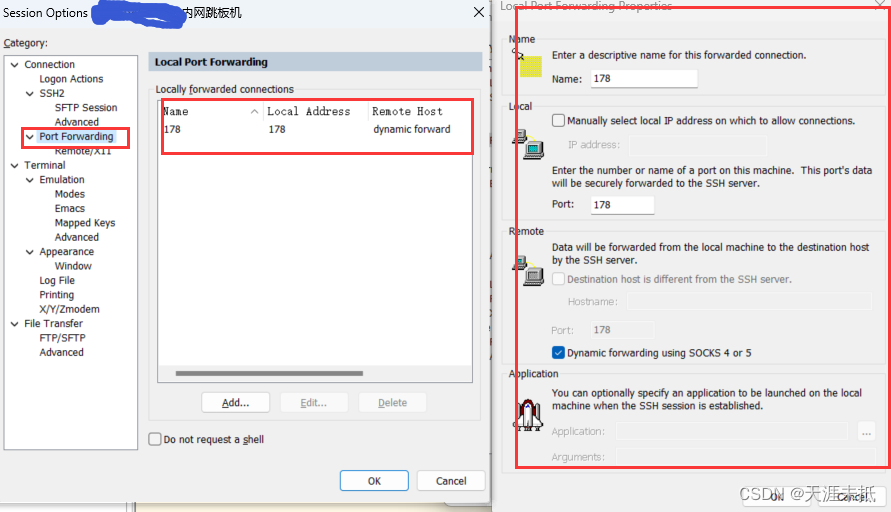

配置示意图

(2)配置Proxifier代理内网ip访问到178端口

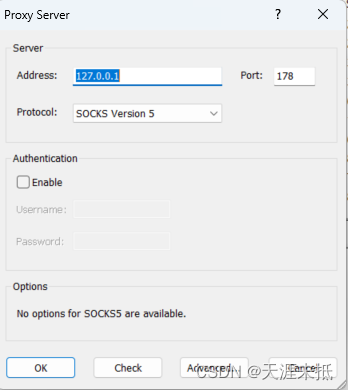

打开Proxifier点击profile=> proxy servers => add

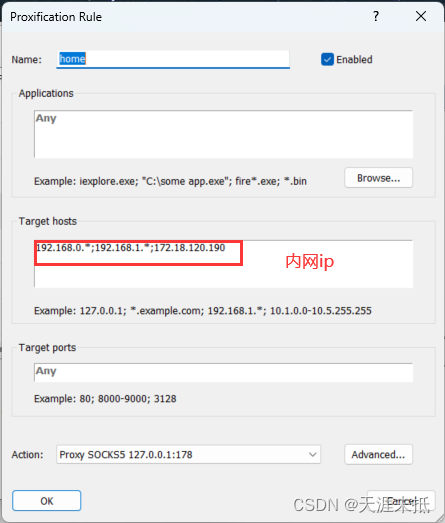

然后打开Proxifier点击profile=> Proxifictaion Rules => add

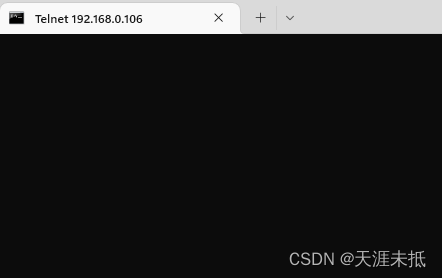

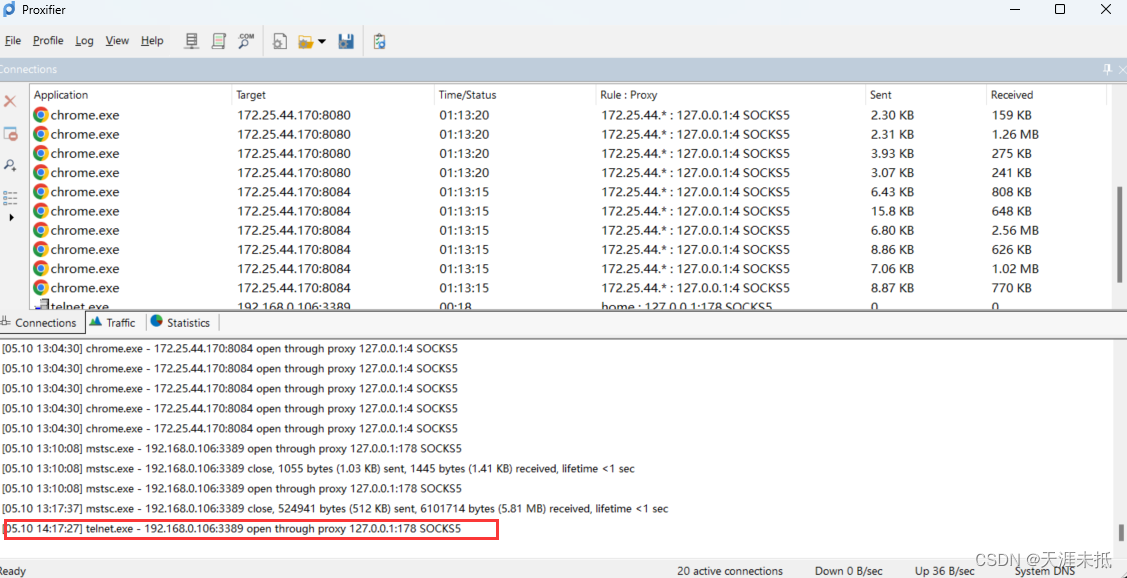

(3)验证

telnet  192.168.0.106 3389（3389为windows的远程桌面的端口）

至此内网穿透配置完毕，可以正常登录内网的Linux服务器，下面开始配置win10的远程桌面访问。

6.配置win10的远程桌面访问（win11类似）

如果跳板机不是配置在虚拟机里面，可以直接在远程桌面里面输入win10内网ip进行登录。

虚拟机里面的跳板机有个问题：一旦远程登录，远程电脑上账户就会被锁定，VMware的线程就会被休眠，跳板机就会掉线，导致远程桌面不可用。

另外一种方案是采用frp 将win10的3389的端口暴露到外网，软件包frp_0.58.0_windows_amd64.zip在我的百度网盘提供的文件里面包含了。

我选择利用跳板机访问win10的3389端口。
（1)设置本地组策略
a. “Win + R”输入“gpedit.msc”

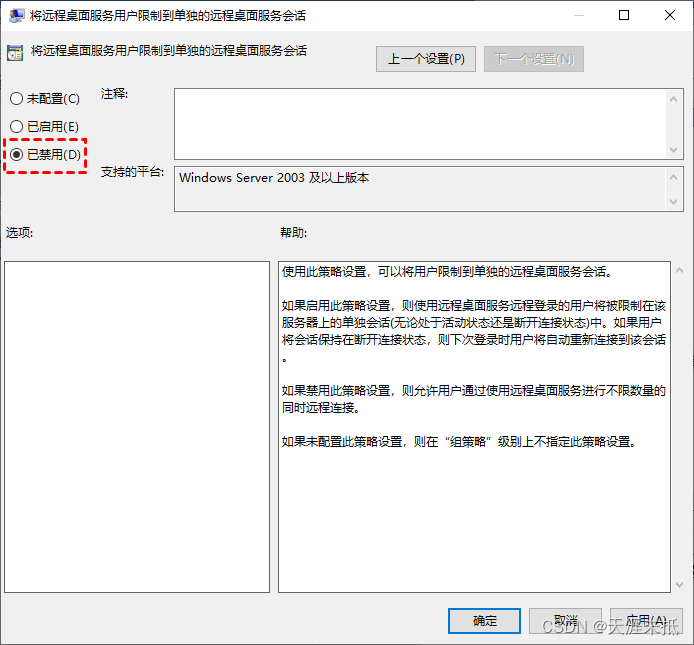

b. 转到：计算机配置 > 管理模板 > Windows 组件 > 远程桌面服务 > 远程桌面会话主机 > 连接，并双击打开“将远程桌面服务用户限制到单独的远程桌面服务会话”。
c. 将其设置为“已禁用”。

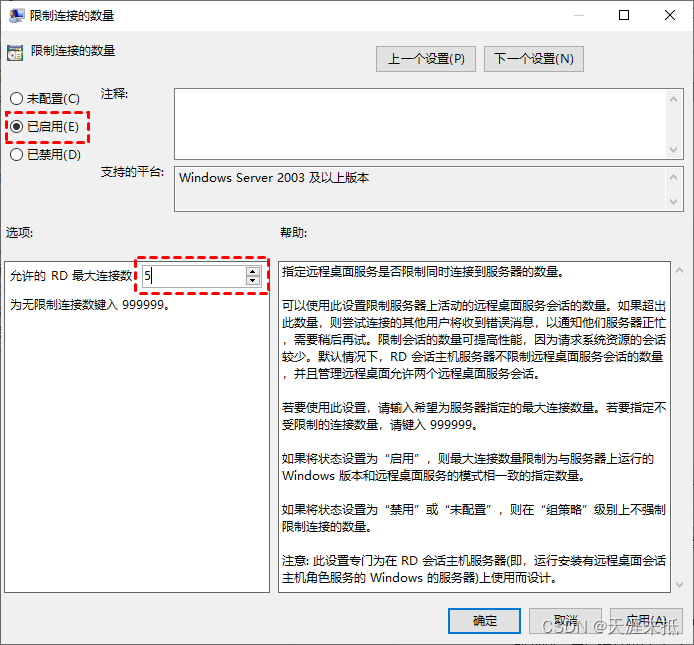

d. 再打开“限制连接的数量”并设置为“已启用”，设置连接的数量，但不能超过“999999”。

(2)进行限制设备登录破解
解压RDPWrap-master.zip，管理员运行RDPW_Installer.exe，出现Listener state是Listening [fully supported] 就可以使用多用户远程桌面了，不行就去github上下载最新版破解软件。
https://github.com/SobieskiCodes/RDPWrap

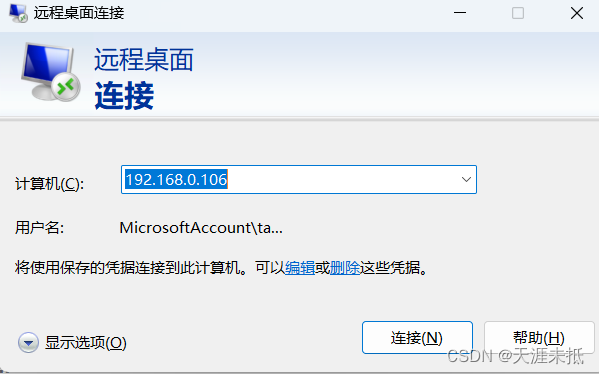

(3)登录验证

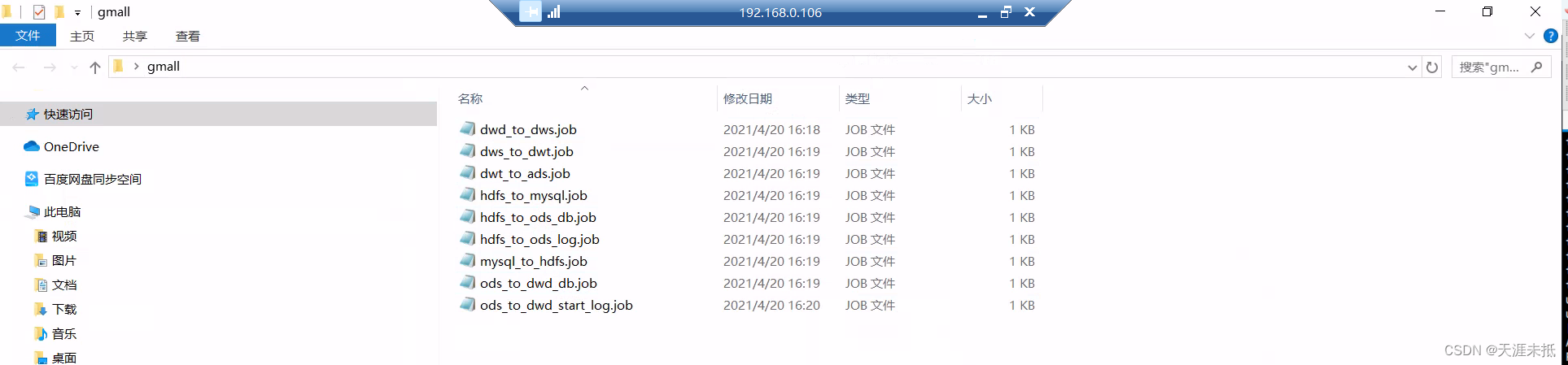

输入用户名和登录密码，能登上没掉线就算成功了。

7.参考资料

https://gofrp.org/zh-cn/docs/examples/vhost-http/
https://www.anyviewer.cn/how-to/remote-desktop-multiple-connections-same-user-2111.html
https://zhuanlan.zhihu.com/p/595948225
