Linux驱动——mmc sd card 创建块设备流程（十二）

Linux驱动——mmc sd card 创建块设备流程（十二）

备注：
  1. Kernel版本：5.4
  2. 使用工具：Source Insight 4.0
  3. 参考博客：
  （1）[sd card] sd card初始化流程
  （2）[sd card] mmc_blk层为sd card创建块设备流程

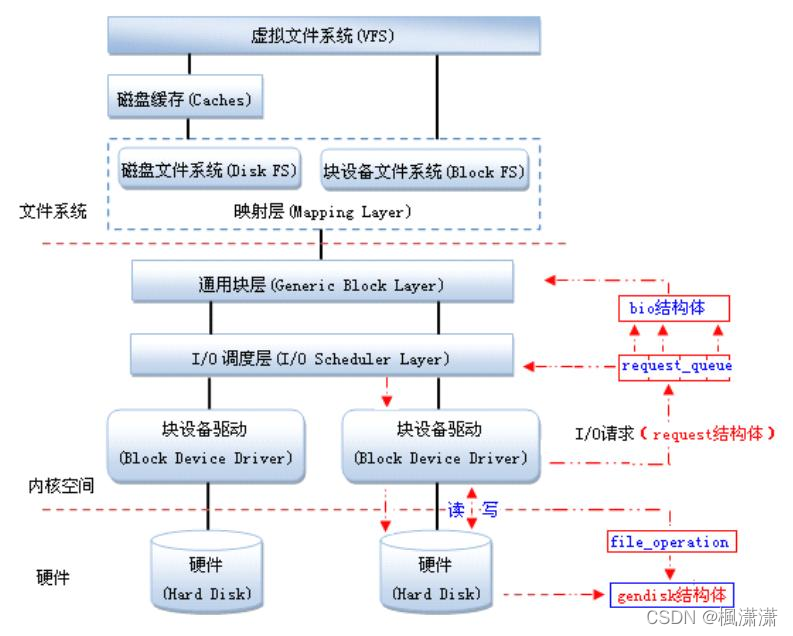

块设备框架

层次说明

• 由通用块层(Generic Block Layer)负责维持一个I/O请求在上层文件系统与底层物理磁盘之间的关系。在通用块层中，通常用一个bio结构体来对应一个I/O请求。

• 在Linux中，驱动对块设备的输入或输出(I/O)操作，都会向块设备发出一个请求，在IO调度层中用request结构体描述。

• 但对于一些磁盘设备而言请求的速度很慢，这时候内核就提供一种队列的机制把这些I/O请求（request结构体）添加到队列中（即：请求队列），在驱动中用request_queue结构体描述。在向块设备提交这些请求前内核会先执行请求的合并和排序预操作，以提高访问的效率，然后再由内核中的I/O调度程序子系统来负责提交 I/O 请求， 调度程序将磁盘资源分配给系统中所有挂起的块 I/O 请求，其工作是管理块设备的请求队列，决定队列中的请求的排列顺序以及什么时候派发请求到设备。

• Linux提供了一个gendisk数据结构体，用来表示一个独立的磁盘设备或分区，用于对底层物理磁盘进行访问。在gendisk中有一个类似字符设备中file_operations的硬件操作结构指针，是block_device_operations结构体。

流程说明

文件系统—>通用块层—>IO调度层—>块设备驱动层

• 文件系统会向通用块层发起块读写请求

• 通用块层将读写请求封装成bio结构体（block io），下发到IO调度层
  IO调度层将bio封装成request结构体，并将request添加到对应块设备（gendisk）的请求队列（request_queue）中，并做一些预处理。

• IO调度层对请求队列（request_queue）中的request进行预处理之后，调用请求队列（request_queue）的回调函数来对队列中的IO（request）进行处理

• 而请求队列（request_queue）以及request处理回调函数则是由块设备驱动层提供，也就是块设备驱动层会从请求队列（request_queue）提取request并且进行实质性的处理。

结构体说明

• 通用块层：struct bio

• IO调度层：struct request（封装了struct bio）、struct request_queue

• 块设备驱动层：
  各类块设备驱动层对于IO请求的封装是不一样的。以sd card的mmc块设备驱动层为例：
  struct mmc_queue_req（封装了struct request）、struct mmc_queue（封装了struct request_queue）。

sd card块设备驱动层

对于sd card而言，整个数据流是：
文件系统—>通用块层—>IO调度层—>mmc_blk层—>mmc core层—>mmc host层—>mmc硬件总线—>sd card

mmc_blk的设备驱动模型实现

mmc_driver的实现

//源码：drivers/mmc/core/block.c
static struct mmc_driver mmc_driver = {
	.drv		= {
		.name	= "mmcblk",
		.pm	= &mmc_blk_pm_ops,
	},
	.probe		= mmc_blk_probe,
	.remove		= mmc_blk_remove,
	.shutdown	= mmc_blk_shutdown,
};


static int __init mmc_blk_init(void)
{
	int res;

	res  = bus_register(&mmc_rpmb_bus_type);
	if (res < 0) {
		pr_err("mmcblk: could not register RPMB bus type\n");
		return res;
	}
	res = alloc_chrdev_region(&mmc_rpmb_devt, 0, MAX_DEVICES, "rpmb");
	if (res < 0) {
		pr_err("mmcblk: failed to allocate rpmb chrdev region\n");
		goto out_bus_unreg;
	}

	if (perdev_minors != CONFIG_MMC_BLOCK_MINORS)
		pr_info("mmcblk: using %d minors per device\n", perdev_minors);

	max_devices = min(MAX_DEVICES, (1 << MINORBITS) / perdev_minors);

	// 注册 mmc 块设备
	res = register_blkdev(MMC_BLOCK_MAJOR, "mmc");
	if (res)
		goto out_chrdev_unreg;

	// 注册mmc driver —— mmcblk
	// mmc_driver注册到mmc_bus上，当有mmc_card注册到mmc_bus上时，其probe方法就会执行。
	res = mmc_register_driver(&mmc_driver);
	if (res)
		goto out_blkdev_unreg;

	return 0;

out_blkdev_unreg:
	unregister_blkdev(MMC_BLOCK_MAJOR, "mmc");
out_chrdev_unreg:
	unregister_chrdev_region(mmc_rpmb_devt, MAX_DEVICES);
out_bus_unreg:
	bus_unregister(&mmc_rpmb_bus_type);
	return res;
}

mmc_blk层为sd card创建块设备流程（mmc_blk_probe）

mmc_blk_probe()函数解析

//源码：drivers/mmc/core/block.c

static int mmc_blk_probe(struct mmc_card *card)
{
	struct mmc_blk_data *md, *part_md;
	char cap_str[10];

	/*
	 * Check that the card supports the command class(es) we need.
	 */
	/** 判断card是不是一个block设备 **/
	// 前面说过了，只要是mmc_card（包括SDIO card）被注册到mmc_bus上，
	// 那么所有mmc_bus上的mmc_driver都会被匹配到

	// 而mmc_blk只使用于存储设备（emmc、sd card、mmc card），并不能驱动于SDIO card
	// 因此，这里根据是否支持块读写属性判断card是不是一个存储设备，
	// 如果不是的话，说明并不能使用mmc_blk这个mmc_driver来驱动mmc_card.
	if (!(card->csd.cmdclass & CCC_BLOCK_READ))
		return -ENODEV;

	mmc_fixup_device(card, mmc_blk_fixups);

	// 申请 mmc complete 工作队列
	card->complete_wq = alloc_workqueue("mmc_complete",
					WQ_MEM_RECLAIM | WQ_HIGHPRI, 0);
	if (unlikely(!card->complete_wq)) {
		pr_err("Failed to create mmc completion workqueue");
		return -ENOMEM;
	}

	/** 为mmc_card分配和设置mmc_blk_data **/
	/** 在mmc_blk_alloc中会去分配和设置mmc_queue、request_queue、gendisk **/
	// 1. 创建struct mmc_blk_data
	// 2. 初始化mmc_blk_data
	// 3. 初始化struct mmc_blk_data->mmc_queue
	// 4. 创建struct mmc_blk_data->mmc_queue->request_queue（创建struct request_queue）
	// 5. 分配和初始化struct mmc_blk_data->gendisk（创建struct gendisk & 初始化struct gendisk）
	// 6. 关联struct mmc_blk_data->gendisk 和 mmc_blk_data->mmc_queue->request_queue
	//    （关联struct gendisk和struct request_queue）
	md = mmc_blk_alloc(card);
	if (IS_ERR(md))
		return PTR_ERR(md);

	string_get_size((u64)get_capacity(md->disk), 512, STRING_UNITS_2,
			cap_str, sizeof(cap_str));
	pr_info("%s: %s %s %s %s\n",
		md->disk->disk_name, mmc_card_id(card), mmc_card_name(card),
		cap_str, md->read_only ? "(ro)" : "");

	/**
		一个存储设备上（例如emmc）上可能有多个物理分区，
		这里用于为这些物理分区（例如rpmb分区）分配和设置mmc_blk_data
	**/
	/**
		SD card上只有一个物理分区，所以我们这里不care，
		后面学习emmc的时候再说明
	**/
	if (mmc_blk_alloc_parts(card, md))
		goto out;

	/** 关联mmc_card和mmc_blk_data **/
	dev_set_drvdata(&card->dev, md);

	/** 将mmc_blk构造的gendisk注册到系统中，生成对应的块设备 **/
	if (mmc_add_disk(md))
		goto out;

	/** 将其他物理分区的gendisk注册到系统中，生成对应的块设备。 **/
	/** sd card 上只有一个分区，所以这里我们同样不关心 **/
	list_for_each_entry(part_md, &md->part, part) {
		if (mmc_add_disk(part_md))
			goto out;
	}

	/* Add two debugfs entries */
	mmc_blk_add_debugfs(card, md);

	pm_runtime_set_autosuspend_delay(&card->dev, 3000);
	pm_runtime_use_autosuspend(&card->dev);

	/*
	 * Don't enable runtime PM for SD-combo cards here. Leave that
	 * decision to be taken during the SDIO init sequence instead.
	 */
	if (card->type != MMC_TYPE_SD_COMBO) {
		pm_runtime_set_active(&card->dev);
		pm_runtime_enable(&card->dev);
	}

	return 0;

 out:
	mmc_blk_remove_parts(card, md);
	mmc_blk_remove_req(md);
	return 0;
}

通过上述代码，可以知道对于“mmc_blk层为sd card创建块设备流程”来说，有两个核心代码来实现。

• mmc_blk_alloc
• mmc_add_disk

mmc_blk_alloc()函数解析

//源码：drivers/mmc/core/block.c

static struct mmc_blk_data *mmc_blk_alloc(struct mmc_card *card)
{
	sector_t size;

	/** 以下先获取card容量，以扇区为单位 **/
	if (!mmc_card_sd(card) && mmc_card_blockaddr(card)) {
		/*
		 * The EXT_CSD sector count is in number or 512 byte
		 * sectors.
		 */
		// 对于emmc设备来说，其容量是从ext_csd寄存器的sectors域获取
		size = card->ext_csd.sectors;
	} else {
		/*
		 * The CSD capacity field is in units of read_blkbits.
		 * set_capacity takes units of 512 bytes.
		 */
		// 对于sd card来说，其容量是从csd的capacity域获取的
		// 计算方法memory capacity = (C_SIZE+1) * 512K byte
		size = (typeof(sector_t))card->csd.capacity
			<< (card->csd.read_blkbits - 9);
	}

	/** 调用mmc_blk_alloc_req来实现前面所说的工作 **/
	return mmc_blk_alloc_req(card, &card->dev, size, false, NULL,
					MMC_BLK_DATA_AREA_MAIN);
}

mmc_blk_alloc_req()函数

//源码：drivers/mmc/core/block.c

static struct mmc_blk_data *mmc_blk_alloc_req(struct mmc_card *card,
					      struct device *parent,
					      sector_t size,
					      bool default_ro,
					      const char *subname,
					      int area_type)
{
	struct mmc_blk_data *md;
	int devidx, ret;

	/** 分配一个mmcblk的从设备号 **/
	devidx = ida_simple_get(&mmc_blk_ida, 0, max_devices, GFP_KERNEL);
	if (devidx < 0) {
		/*
		 * We get -ENOSPC because there are no more any available
		 * devidx. The reason may be that, either userspace haven't yet
		 * unmounted the partitions, which postpones mmc_blk_release()
		 * from being called, or the device has more partitions than
		 * what we support.
		 */
		if (devidx == -ENOSPC)
			dev_err(mmc_dev(card->host),
				"no more device IDs available\n");

		return ERR_PTR(devidx);
	}

	/** 以下就是分配mmc_blk_data并进行设置，也是mmc_blk_alloc_req的核心工作 **/
	/* 对应“1. 创建struct mmc_blk_data” */
	md = kzalloc(sizeof(struct mmc_blk_data), GFP_KERNEL);
	if (!md) {
		ret = -ENOMEM;
		goto out;
	}

	/* 以下对应“2. 初始化mmc_blk_data” */
	//---- 设置mmc_blk_data->area_type
	md->area_type = area_type;

	/*
	 * Set the read-only status based on the supported commands
	 * and the write protect switch.
	 */
	//---- 设置mmc_blk_data->read_only
	md->read_only = mmc_blk_readonly(card); // 设置只读属性

	//---- 分配mmc_blk_data->disk
	md->disk = alloc_disk(perdev_minors); // 调用alloc_disk分配一个gendisk结构体
	if (md->disk == NULL) {
		ret = -ENOMEM;
		goto err_kfree;
	}

	//---- 设置mmc_blk_data->part、rpmbs、usage
	INIT_LIST_HEAD(&md->part);	// 挂载其他物理分区的链表
	INIT_LIST_HEAD(&md->rpmbs); // 挂载rpmbs物理分区的链表
	md->usage = 1;				// 使用计数设置为1

	//---- 核心：
	//     设置mmc_blk_data->queue，
	//     会调用mmc_init_queue来分配和设置mmc_blk_data->queue，
	//     在这里面会创建对应的request_queue.
	/*
	  以下对应“3.
	  初始化struct mmc_blk_data->mmc_queue”
	*/
	/*
	  以下对应“4.
	  创建struct mmc_blk_data->mmc_queue->request_queue（创建struct request_queue）”
	*/
	ret = mmc_init_queue(&md->queue, card);
	if (ret)
		goto err_putdisk;

	md->queue.blkdata = md;  // 关联mmc_queue和mmc_blk_data

	/*
	 * Keep an extra reference to the queue so that we can shutdown the
	 * queue (i.e. call blk_cleanup_queue()) while there are still
	 * references to the 'md'. The corresponding blk_put_queue() is in
	 * mmc_blk_put().
	 */
	if (!blk_get_queue(md->queue.queue)) {
		mmc_cleanup_queue(&md->queue);
		ret = -ENODEV;
		goto err_putdisk;
	}

	//---- 核心：设置mmc_blk_data->disk
	/*
	  以下对应“5.
	  分配和初始化struct mmc_blk_data->gendisk（
	  创建struct gendisk & 初始化struct gendisk）”
	*/
	// 分配gendisk放在前面完成了
	md->disk->major	= MMC_BLOCK_MAJOR; // 设置块设备的主设备号为MMC_BLOCK_MAJOR，179
	md->disk->first_minor = devidx * perdev_minors; // 设置块设备的从设备号
	md->disk->fops = &mmc_bdops; // 设置块设备操作集
	md->disk->private_data = md; // 关联gendisk和mmc_blk_data

	/*
	  以下对应“6.
	  关联struct mmc_blk_data->gendisk
	   和 mmc_blk_data->mmc_queue->request_queue
	   关联struct gendisk和struct request_queue）”
	*/
	md->disk->queue = md->queue.queue; // 重要，关联gendisk和request_queue！！！
	md->parent = parent;
	set_disk_ro(md->disk, md->read_only || default_ro); // 设置gendisk的只读属性
	md->disk->flags = GENHD_FL_EXT_DEVT; // 设置gendisk的一些标识
	if (area_type & (MMC_BLK_DATA_AREA_RPMB | MMC_BLK_DATA_AREA_BOOT))
		md->disk->flags |= GENHD_FL_NO_PART_SCAN
				   | GENHD_FL_SUPPRESS_PARTITION_INFO;

	/*
	 * As discussed on lkml, GENHD_FL_REMOVABLE should:
	 *
	 * - be set for removable media with permanent block devices
	 * - be unset for removable block devices with permanent media
	 *
	 * Since MMC block devices clearly fall under the second
	 * case, we do not set GENHD_FL_REMOVABLE.  Userspace
	 * should use the block device creation/destruction hotplug
	 * messages to tell when the card is present.
	 */
	// 设置块设备的设备名，例如mmcblk0、mmcblk1，
	// 而mmcblk0rpmb中的rpmb则是指subname
	snprintf(md->disk->disk_name, sizeof(md->disk->disk_name),
		 "mmcblk%u%s", card->host->index, subname ? subname : "");

	// 设置gendisk的容量，size是以扇区为单位。
	set_capacity(md->disk, size);

	if (mmc_host_cmd23(card->host)) {
		if ((mmc_card_mmc(card) &&
		     card->csd.mmca_vsn >= CSD_SPEC_VER_3) ||
		    (mmc_card_sd(card) &&
		     card->scr.cmds & SD_SCR_CMD23_SUPPORT))
			md->flags |= MMC_BLK_CMD23;
	}

	if (mmc_card_mmc(card) &&
	    md->flags & MMC_BLK_CMD23 &&
	    ((card->ext_csd.rel_param & EXT_CSD_WR_REL_PARAM_EN) ||
	     card->ext_csd.rel_sectors)) {
		md->flags |= MMC_BLK_REL_WR;
		blk_queue_write_cache(md->queue.queue, true, true);
	}

	return md;

 err_putdisk:
	put_disk(md->disk);
 err_kfree:
	kfree(md);
 out:
	ida_simple_remove(&mmc_blk_ida, devidx);
	return ERR_PTR(ret);
}

mmc_init_queue()函数

//源码：drivers/mmc/core/queue.c

/**
 * mmc_init_queue - initialise a queue structure.
 * @mq: mmc queue
 * @card: mmc card to attach this queue
 *
 * Initialise a MMC card request queue.
 */
// 两个重要的功能
// 1、创建request_queue并封装到mmc_queue中
// 2、创建IO请求（request）的提取和处理进程
int mmc_init_queue(struct mmc_queue *mq, struct mmc_card *card)
{
	struct mmc_host *host = card->host;
	int ret;

	mq->card = card;
	mq->use_cqe = host->cqe_enabled;

	spin_lock_init(&mq->lock);

	memset(&mq->tag_set, 0, sizeof(mq->tag_set));
	mq->tag_set.ops = &mmc_mq_ops;
	/*
	 * The queue depth for CQE must match the hardware because the request
	 * tag is used to index the hardware queue.
	 */
	if (mq->use_cqe)
		mq->tag_set.queue_depth =
			min_t(int, card->ext_csd.cmdq_depth, host->cqe_qdepth);
	else
		mq->tag_set.queue_depth = MMC_QUEUE_DEPTH;
	mq->tag_set.numa_node = NUMA_NO_NODE;
	mq->tag_set.flags = BLK_MQ_F_SHOULD_MERGE | BLK_MQ_F_BLOCKING;
	mq->tag_set.nr_hw_queues = 1;
	mq->tag_set.cmd_size = sizeof(struct mmc_queue_req);
	mq->tag_set.driver_data = mq;

	/*
	 * Since blk_mq_alloc_tag_set() calls .init_request() of mmc_mq_ops,
	 * the host->can_dma_map_merge should be set before to get max_segs
	 * from mmc_get_max_segments().
	 */
	if (mmc_merge_capable(host) &&
	    host->max_segs < MMC_DMA_MAP_MERGE_SEGMENTS &&
	    dma_get_merge_boundary(mmc_dev(host)))
		host->can_dma_map_merge = 1;
	else
		host->can_dma_map_merge = 0;

	ret = blk_mq_alloc_tag_set(&mq->tag_set);
	if (ret)
		return ret;

	/**
	   创建struct mmc_blk_data->mmc_queue->request_queue
	   （创建struct request_queue）
	**/
	mq->queue = blk_mq_init_queue(&mq->tag_set);
	if (IS_ERR(mq->queue)) {
		ret = PTR_ERR(mq->queue);
		goto free_tag_set;
	}

	if (mmc_host_is_spi(host) && host->use_spi_crc)
		mq->queue->backing_dev_info->capabilities |=
			BDI_CAP_STABLE_WRITES;

	mq->queue->queuedata = mq;
	blk_queue_rq_timeout(mq->queue, 60 * HZ);

	mmc_setup_queue(mq, card);
	return 0;

free_tag_set:
	blk_mq_free_tag_set(&mq->tag_set);
	return ret;
}

• mmc_mq_ops的实现
  具体实现稍后补上。

//源码：drivers/mmc/core/queue.c

static const struct blk_mq_ops mmc_mq_ops = {
	.queue_rq	= mmc_mq_queue_rq,
	.init_request	= mmc_mq_init_request,
	.exit_request	= mmc_mq_exit_request,
	.complete	= mmc_blk_mq_complete,
	.timeout	= mmc_mq_timed_out,
};

mmc_add_disk()函数解析

//源码：drivers/mmc/core/block.c

static int mmc_add_disk(struct mmc_blk_data *md)
{
	int ret;
	struct mmc_card *card = md->queue.card;

	/** 注册mmc_blk_data->gendisk到系统中 （注册块设备） **/
	device_add_disk(md->parent, md->disk, NULL);
	md->force_ro.show = force_ro_show;
	md->force_ro.store = force_ro_store;
	sysfs_attr_init(&md->force_ro.attr);
	md->force_ro.attr.name = "force_ro";
	md->force_ro.attr.mode = S_IRUGO | S_IWUSR;
	ret = device_create_file(disk_to_dev(md->disk), &md->force_ro);
	if (ret)
		goto force_ro_fail;

	if ((md->area_type & MMC_BLK_DATA_AREA_BOOT) &&
	     card->ext_csd.boot_ro_lockable) {
		umode_t mode;

		if (card->ext_csd.boot_ro_lock & EXT_CSD_BOOT_WP_B_PWR_WP_DIS)
			mode = S_IRUGO;
		else
			mode = S_IRUGO | S_IWUSR;

		md->power_ro_lock.show = power_ro_lock_show;
		md->power_ro_lock.store = power_ro_lock_store;
		sysfs_attr_init(&md->power_ro_lock.attr);
		md->power_ro_lock.attr.mode = mode;
		md->power_ro_lock.attr.name =
					"ro_lock_until_next_power_on";
		ret = device_create_file(disk_to_dev(md->disk),
				&md->power_ro_lock);
		if (ret)
			goto power_ro_lock_fail;
	}
	return ret;

power_ro_lock_fail:
	device_remove_file(disk_to_dev(md->disk), &md->force_ro);
force_ro_fail:
	del_gendisk(md->disk);

	return ret;
}
