OPTEE之静态TA的创建与调用

先简单介绍下optee：TEE是智能手机主处理器中的一块安全区域，保证代码和数据的机密性和完整性；TEE中的数据不会被REE中的程序非法访问；TEE中的 可信应用（TA）在隔离的环境中运行，其 安全性比手机主操作系统（Rich OS，比如Android)高，并且 提供比SE更丰富的功能。optee就是TEE的开源版本，企业可以将其的TEE功能移植到支持trustzone的arm芯片的各种操作系统，包括Android、Linux等其他系统。

目前我所知的OPTEE已经可以支持的设备有如下：

• HiKey 620
• HiKey 960
• Raspberry Pi 3
• STM32MP1

其实还有很多厂商自己移植的，只是不对外公开。optee的官网地址为：Device specific information — OP-TEE documentation documentation

我是使用的qemu方式来验证TEE功能，TEE的理解我这里不详细介绍，网上很多资源可以看到对其的介绍，我主要是讲静态TA的创建方法和调用方法，接下来我的介绍都是在ubuntu上面搭建的optee的qemu环境上进行验证。

首先我大致说下静态TA和动态TA的区别：

动态TA：动态TA就是最后编译生成的.TA文件是在REE测，用户可以在文件系统里面找到对应的.TA文件，在调用TA的时候，TEE测会加载该动态TA，然后验证TA是否合法，最后再执行TA中用户开发的代码功能。重点是需要时才会去加载，而且会验证TA合法性，并且TA是存在REE测

静态TA：静态TA最后编译的静态.TA文件是在TEE测，在系统运行的时候，静态TA会跟随系统一起加载起来在TEE测，在调用TA的时候直接进行调用使用。静态TA的重点是系统运行就会加载，我不确定是否需要验证合法性，并且TA在TEE测，用无法看到静态TA。

我们在qemu的optee_examples里面操作的全是属于动态TA的例子，动态TA的使用方法，网上太多了，大家可以按照optee_examples里面的例子自救去实验即可，我们直接讲如何创建静态TA和怎么调用静态TA。

在例子中我创建的是一个生成随机数的静态TA功能，用户在REE测调用静态TA，可以生成指定长度的随机数。

1、qemu的目录如下

drwxrwxr-x 10 jelly jelly  4096 1月  18 16:56 build
drwxrwxr-x 16 jelly jelly  4096 3月   9  2020 buildroot
drwxrwxr-x 25 jelly jelly  4096 1月  19 15:51 linux
drwxrwxr-x  4 jelly jelly  4096 3月   9  2020 optee_benchmark
drwxrwxr-x  8 jelly jelly  4096 3月   9  2020 optee_client
drwxrwxr-x 11 jelly jelly  4096 1月  18 15:39 optee_examples
drwxrwxr-x 12 jelly jelly  4096 1月  18 17:42 optee_os
drwxrwxr-x  9 jelly jelly  4096 3月   9  2020 optee_test
drwxrwxr-x  3 jelly jelly  4096 3月   9  2020 out
drwxr-xr-x  2 root  root   4096 1月  19 15:51 out-br
drwxrwxr-x 47 jelly jelly 12288 1月  19 15:43 qemu
drwxrwxr-x  3 jelly jelly  4096 3月   9  2020 soc_term
drwxrwxr-x  2 jelly jelly  4096 3月   9  2020 toolchains
drwxrwxr-x 19 jelly jelly  4096 3月   9  2020 trusted-firmware-a
drwxrwxr-x 25 jelly jelly  4096 1月  19 15:51 u-boot

我们需要在optee_os文件夹里面编辑静态TA，然后在optee_examples里面写调用静态TA的示例

2、新增静态TA的.c文件

vim /home/jelly/qemu/optee_os/core/pta/jelly_static_ta.c

内容如下：下面的操作就是静态TA的一个测试功能，是生成随机数，需要从REE测传入随机数的长度和生成随机数的种子。

备注一下哈，本来是可以直接调用TA测的生成随机数的函数或者rand函数，但是我试了很久都没调用起来，后来就找到了一个类似随机数生成的源码代替随机数函数。

// SPDX-License-Identifier: BSD-2-Clause
/*
 * Copyright (C) 2019, Linaro Limited
 */

/*
 * This pseudo TA is used by normal world OS TEE driver to fetch pseudo TA's
 * UUIDs which can act as TEE bus devices.
 */

#include <kernel/pseudo_ta.h>
#include <kernel/tee_ta_manager.h>
#include <pta_jelly_static_ta.h>
#include <string.h>
#include <tee/uuid.h>
#include <user_ta_header.h>

#define STATIC_NAME "static_jelly.pta"

#include <tee_internal_api.h>

static unsigned long next = 1;	//next的初始值为随机数种子
uint32_t jelly_rand(void)		//自定义随机数产生函数
{
    next = next * 1103515245 + 12345;
    return((unsigned)(next/65536) % 32768 % 256);
}

void jelly_srand(unsigned long seed)//通过传不同的参数更改种子
{
    next=seed;
}

static TEE_Result random_number_generate(uint32_t param_types,
    TEE_Param params[4])
{
	uint8_t random_data[256] = {0};
    uint32_t exp_param_types =
                TEE_PARAM_TYPES(TEE_PARAM_TYPE_MEMREF_OUTPUT,
                        TEE_PARAM_TYPE_MEMREF_INPUT,
                        TEE_PARAM_TYPE_NONE,
                        TEE_PARAM_TYPE_NONE);

    DMSG("has been called");
    if ((param_types != exp_param_types))
        return TEE_ERROR_BAD_PARAMETERS;

    //IMSG("Generating random data over %u bytes.", params[0].memref.size);
	jelly_srand(params[1].memref.size);

	for(uint8_t i=0;i<params[0].memref.size;i++)
	{
		random_data[i] = jelly_rand();
		//params[0].memref.buffer[i] = jelly_rand();
	}
	memcpy(params[0].memref.buffer, random_data, params[0].memref.size);

	return TEE_SUCCESS;
}


static TEE_Result invoke_command(void *pSessionContext __unused,
				 uint32_t nCommandID, uint32_t nParamTypes,
				 TEE_Param pParams[TEE_NUM_PARAMS])
{
	switch (nCommandID) {
	case PTA_CMD_STATIC:
		return random_number_generate(nParamTypes, pParams);
	default:
		break;
	}

	return TEE_ERROR_NOT_IMPLEMENTED;
}

pseudo_ta_register(.uuid = PTA_STATIC_JELLY_UUID, .name = STATIC_NAME,
		   .flags = PTA_DEFAULT_FLAGS,
		   .invoke_command_entry_point = invoke_command);

3、修改sub.mk文件，将新的.c文件添加到其中

/home/jelly/qemu/optee_os/core/pta/sub.mk

修改后内容如下：

subdirs-$(CFG_TEE_CORE_EMBED_INTERNAL_TESTS) += tests

srcs-$(CFG_TEE_BENCHMARK) += benchmark.c
srcs-$(CFG_DEVICE_ENUM_PTA) += device.c
srcs-$(CFG_TA_GPROF_SUPPORT) += gprof.c
srcs-$(CFG_SDP_PTA) += sdp.c
ifeq ($(CFG_WITH_USER_TA),y)
srcs-$(CFG_SECSTOR_TA_MGMT_PTA) += secstor_ta_mgmt.c
endif
srcs-$(CFG_WITH_STATS) += stats.c
srcs-$(CFG_SYSTEM_PTA) += system.c
srcs-y += jelly_static_ta.c

subdirs-y += bcm

4、新增.c的头文件

vim /home/jelly/qemu/optee_os/lib/libutee/include/pta_jelly_static_ta.h

内容如下：头文件里面包含了TA的UUID和一些其他参数

/* SPDX-License-Identifier: BSD-2-Clause */
/*
 * Copyright (C) 2019, Linaro Limited jelly static test
 */

/*
 * Enumerate the pseudo TAs that have the TA_FLAG_DEVICE_ENUM flag enabled.
 */

#ifndef __PTA_DEVICE_H
#define __PTA_DEVICE_H

#define PTA_STATIC_JELLY_UUID { 0xaabbccee, 0xddde, 0x4053, \
		{ 0xa5, 0xa9, 0x7b, 0x3c, 0x4d, 0xdf, 0x13, 0xdd } }

/*
 * Get device UUIDs
 *
 * [out]     memref[0]        Array of device UUIDs
 *
 * Return codes:
 * TEE_SUCCESS - Invoke command success
 * TEE_ERROR_BAD_PARAMETERS - Incorrect input param
 * TEE_ERROR_SHORT_BUFFER - Output buffer size less than required
 */
#define PTA_CMD_STATIC		0x0

#endif /* __PTA_DEVICE_H */

5、创建静态TA调用示例

在optee_examples创建一个static_test的文件夹

mkdir /home/jelly/qemu/optee_examples/static_test

//里面含有如下文件列表，和optee_examples的其他动态TA的区别是此时没有TA文件夹了，因为静态TA在os文件夹下面已经创建好了

-rw-rw-r-- 1 jelly jelly  472 1月  18 13:37 Android.mk
-rw-rw-r-- 1 jelly jelly  286 1月  18 13:37 CMakeLists.txt
drwxrwxr-x 2 jelly jelly 4096 1月  19 15:48 host
-rw-rw-r-- 1 jelly jelly  311 1月  18 13:36 Makefile

Android.mk内容如下：

###################### optee-random ######################
LOCAL_PATH := $(call my-dir)

OPTEE_CLIENT_EXPORT = $(LOCAL_PATH)/../../optee_client/out/export

include $(CLEAR_VARS)
LOCAL_CFLAGS += -DANDROID_BUILD
LOCAL_CFLAGS += -Wall

LOCAL_SRC_FILES += host/main.c

LOCAL_C_INCLUDES := $(OPTEE_CLIENT_EXPORT)/include

LOCAL_SHARED_LIBRARIES := libteec
LOCAL_MODULE := optee_static_test
LOCAL_VENDOR_MODULE := true
LOCAL_MODULE_TAGS := optional
include $(BUILD_EXECUTABLE)

CMakeLists.txt内容如下：

project (optee_static_test C)

set (SRC host/main.c)

add_executable (${PROJECT_NAME} ${SRC})

target_include_directories(${PROJECT_NAME}
			   PRIVATE include)

target_link_libraries (${PROJECT_NAME} PRIVATE teec)

install (TARGETS ${PROJECT_NAME} DESTINATION ${CMAKE_INSTALL_BINDIR})

Makefile内容如下：

export V ?= 0

# If _HOST or _TA specific compilers are not specified, then use CROSS_COMPILE
HOST_CROSS_COMPILE ?= $(CROSS_COMPILE)
TA_CROSS_COMPILE ?= $(CROSS_COMPILE)

.PHONY: all
all:
	$(MAKE) -C host CROSS_COMPILE="$(HOST_CROSS_COMPILE)" --no-builtin-variables

.PHONY: clean
clean:
	$(MAKE) -C host clean

host文件夹里面就两个文件：main.c和Makefile

host的main.c文件内容如下：

备注：在下面代码可以看到

1）random_uuid是我最后生成随机数的数组，定义的16位，由op.params[0].tmpref.buffer传递给TA

2）sizeof(random_uuid)是随机数长度，由op.params[0].tmpref.size传递给TA

3）datanouse这个没用，只是为了传随机数种子随便定义的字符串数组，这个必须有，不然会报错，我测试出来是这样的，由op.params[1].tmpref.buffer传递给TA（TA那边不会用到这个参数）

4）time(NULL)%1000这个是随机数种子，这个必须取余运算，否则TA会报内存溢出错误，猜测是time(NULL)太大了，大家自己也可以试试，由op.params[1].tmpref.size传递给TA

#include <err.h>
#include <stdio.h>
#include <string.h>
#include <time.h>
/* OP-TEE TEE client API (built by optee_client) */
#include <tee_client_api.h>

#define TA_RANDOM_CMD_GENERATE 0
#define PTA_STATIC_JELLY_UUID { 0xaabbccee, 0xddde, 0x4053, \
		{ 0xa5, 0xa9, 0x7b, 0x3c, 0x4d, 0xdf, 0x13, 0xdd } }


int main(void)
{
	TEEC_Result res;
	TEEC_Context ctx;
	TEEC_Session sess;
	TEEC_Operation op = { 0 };
	TEEC_UUID uuid = PTA_STATIC_JELLY_UUID;
	uint8_t random_uuid[16] = { 0 };
	char datanouse[] = "sadadawdw";
	uint32_t err_origin;
	int i;

	/* Initialize a context connecting us to the TEE */
	res = TEEC_InitializeContext(NULL, &ctx);
	if (res != TEEC_SUCCESS)
		errx(1, "TEEC_InitializeContext failed with code 0x%x", res);

	printf("#############Begin Static Test#############\n");

	printf("TEE init success...\n");

	printf("Static UUID =  aabbccee-ddde-4053-a5a9-7b3c4ddf13dd\n");

	/*
	 * Open a session to the Random example TA, the TA will print "hello
	 * world!" in the log when the session is created.
	 */
	res = TEEC_OpenSession(&ctx, &sess, &uuid,
			       TEEC_LOGIN_PUBLIC, NULL, NULL, &err_origin);
	if (res != TEEC_SUCCESS)
		errx(1, "TEEC_Opensession failed with code 0x%x origin 0x%x",
			res, err_origin);

	printf("TEE Opensession success...\n");

	printf("TEE Static Verify success...\n");

	/*
	 * Execute a function in the TA by invoking it, in this case
	 * we're incrementing a number.
	 *
	 * The value of command ID part and how the parameters are
	 * interpreted is part of the interface provided by the TA.
	 */

	/* Clear the TEEC_Operation struct */
	memset(&op, 0, sizeof(op));

	/*
	 * Prepare the argument. Pass a value in the first parameter,
	 * the remaining three parameters are unused.
	 */
	op.paramTypes = TEEC_PARAM_TYPES(TEEC_MEMREF_TEMP_OUTPUT,
					TEEC_MEMREF_TEMP_INPUT,
					TEEC_NONE, TEEC_NONE);
	op.params[0].tmpref.buffer = random_uuid;
	op.params[0].tmpref.size = sizeof(random_uuid);
	op.params[1].tmpref.buffer = datanouse;
	op.params[1].tmpref.size = time(NULL)%1000;	//随机数种子
	//printf("op.params[1].tmpref.size = %d\n",op.params[1].tmpref.size);
	/*
	 * TA_EXAMPLE_RANDOM_GENERATE is the actual function in the TA to be
	 * called.
	 */
	//printf("Invoking TA to generate random UUID... \n");
	res = TEEC_InvokeCommand(&sess, TA_RANDOM_CMD_GENERATE,
				 &op, &err_origin);
	if (res != TEEC_SUCCESS)
		errx(1, "TEEC_InvokeCommand failed with code 0x%x origin 0x%x",
			res, err_origin);
	printf("#############Static Test Gen Random Data #############\n");
	printf("Data = ");
	for (i = 0; i < 16; i++)
		printf("%02x", random_uuid[i]);
	printf("\n");

	/*
	 * We're done with the TA, close the session and
	 * destroy the context.
	 *
	 * The TA will print "Goodbye!" in the log when the
	 * session is closed.
	 */

	printf("#############End Static Test#############\n");

	TEEC_CloseSession(&sess);

	TEEC_FinalizeContext(&ctx);

	return 0;
}

host的Makefile文件内容如下：

CC      ?= $(CROSS_COMPILE)gcc
LD      ?= $(CROSS_COMPILE)ld
AR      ?= $(CROSS_COMPILE)ar
NM      ?= $(CROSS_COMPILE)nm
OBJCOPY ?= $(CROSS_COMPILE)objcopy
OBJDUMP ?= $(CROSS_COMPILE)objdump
READELF ?= $(CROSS_COMPILE)readelf

OBJS = main.o

CFLAGS += -Wall -I./include
CFLAGS += -I$(TEEC_EXPORT)/include
LDADD += -lteec -L$(TEEC_EXPORT)/lib

BINARY = optee_static_test

.PHONY: all
all: $(BINARY)

$(BINARY): $(OBJS)
	$(CC) -o $@ $< $(LDADD)

.PHONY: clean
clean:
	rm -f $(OBJS) $(BINARY)

%.o: %.c
	$(CC) $(CFLAGS) -c $< -o $@

6、切换到编译目录：

cd /home/jelly/qemu/build

然后执行命令：

sudo make run

输入密码，等待编译完成，在界面输入c，回车

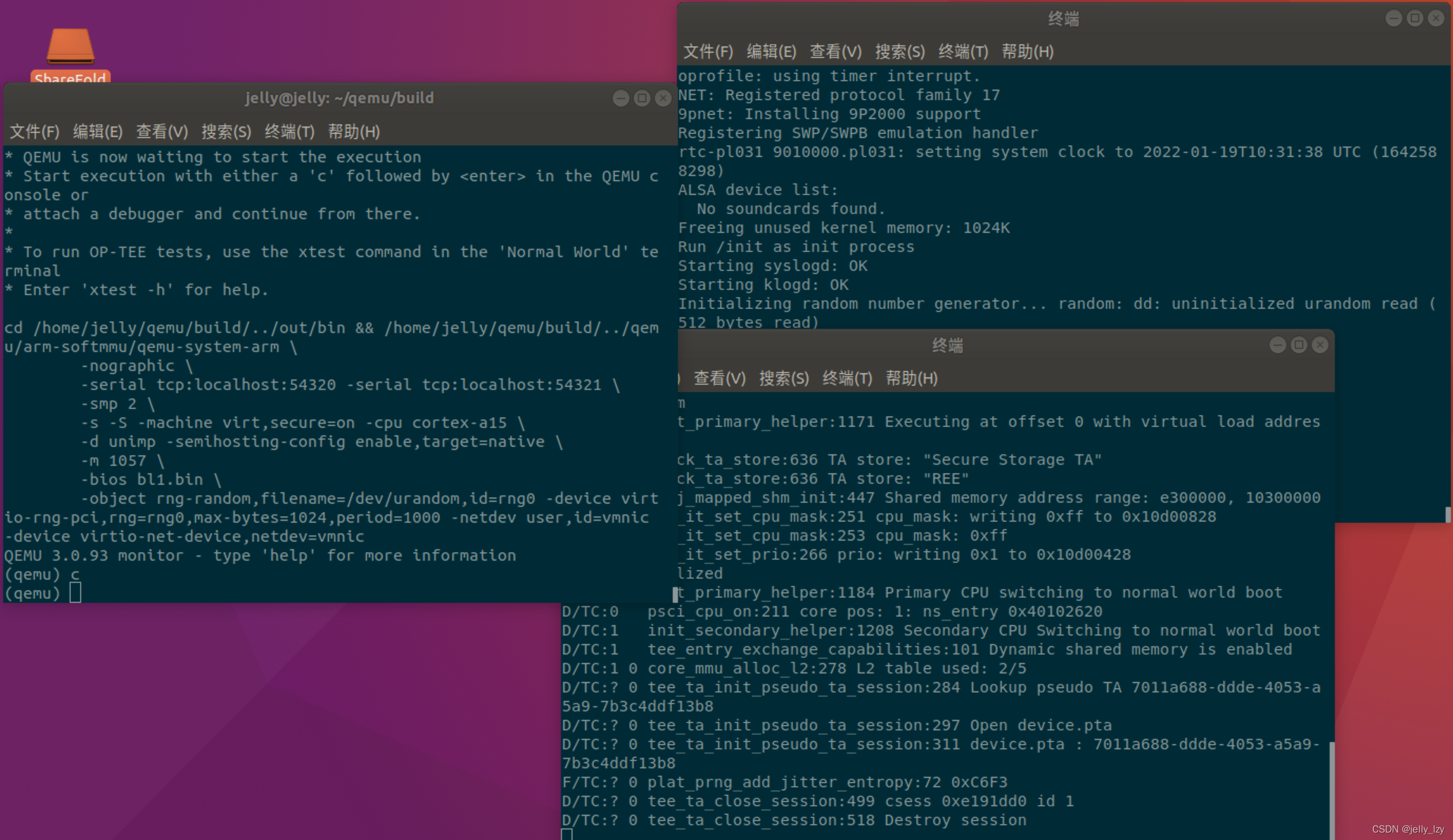

然后REE测执行optee_static_test命令就会完成静态TA的调用示例，如下图所示

结尾备注：

        在没有研究静态TA的时候，其实是不明白何为静态TA，何为动态TA，初学者只知道在optee_examples文件夹内创建自己的新的TA，我直到研究静态TA之前也是这样的理解程度。最后查了各种资料，包括网上资料和书本资料，最后大致明白静态TA和动态TA的调用其实是和CA那边完全没得任何关系的，optee_examples里面的CA怎么调用的TA就还是按照原来的方法调用，区别在于静态TA的源码是在core里面的，而且在代码尾部必须进行注册pseudo_ta_register，见上面的.c的源代码。

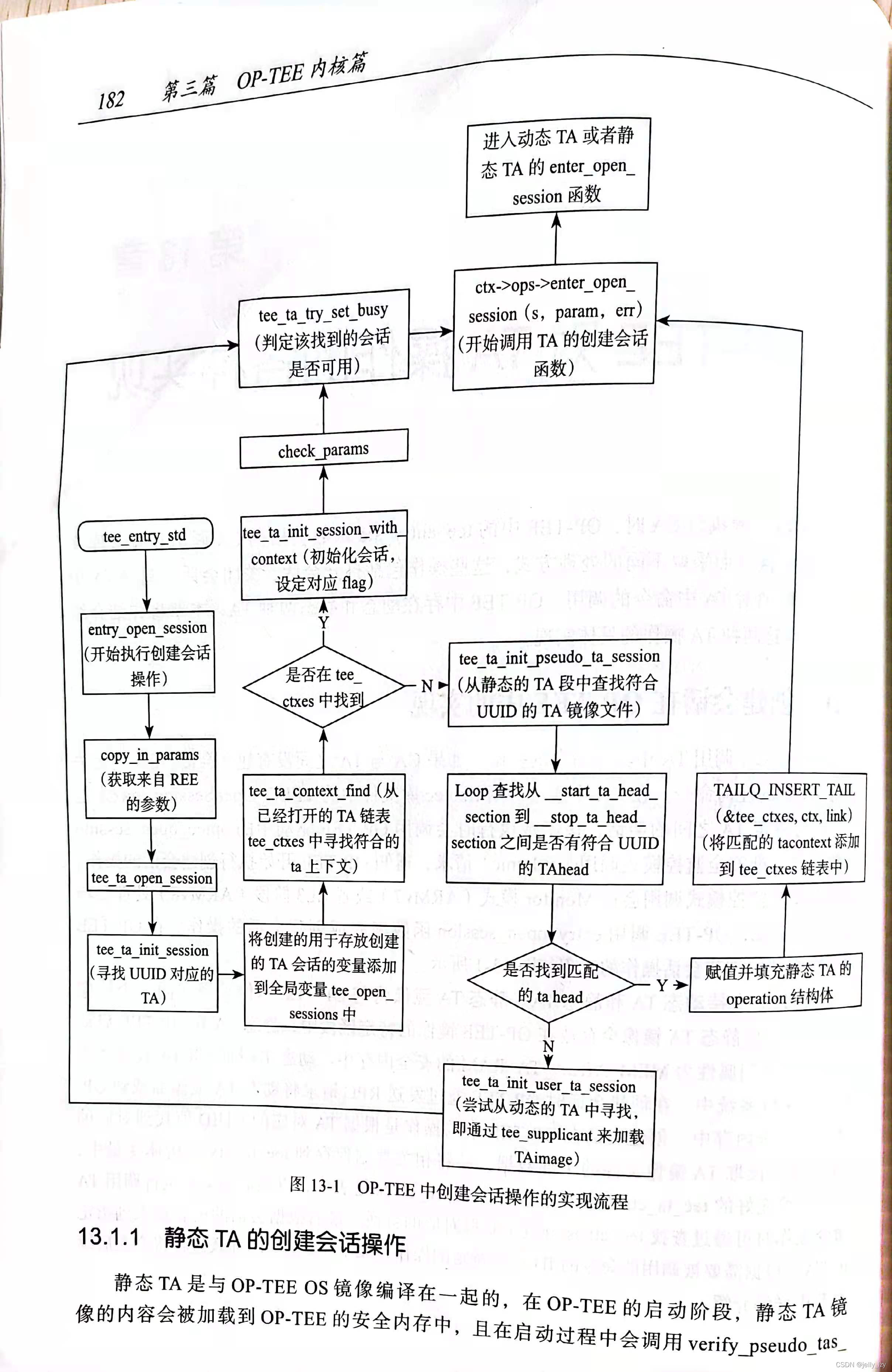

        在CA端的host里面的主函数开始调用TA时，CA会根据TA的uuid进行TA的调用，当UUID传到TA端时，TA端的内部函数会拿着这个UUID先在已经存在静态TA里面寻找对应的TA，如果找不到，才会去静态TA寻找，寻找到UUID，如果是在静态TA这边直接进行调用即可；如果在动态TA这边，就先加载动态TA，然后在执行动态TA的功能。CA-TA的调用内部流程如下图所示，该图片摘自《手机安全和可信应用开发指南 TrustZone与OP-TEE技术详解》

 从上图中可以看出，当用户调用TA的时候，先从已经创建的TA链表中查找（我的理解是之前调用过的TA就会被放在这个TA链表中，以后调用就直接调用，再也不用去静态TA或者动态TA中找了），然后再去静态TA中寻找，静态TA中找不到再去动态TA中寻找。

        好了，差不多了，之后再有新的理解看再来补充。

2021年1月20日下午5点补充：

     针对main.c里面的op.paramTypes有了新的理解，之前理解的不够透彻，今天突然理解透了来记录一下。

op.paramTypes = TEEC_PARAM_TYPES(TEEC_MEMREF_TEMP_OUTPUT,
                    TEEC_MEMREF_TEMP_INPUT,
                    TEEC_NONE, TEEC_NONE);
    op.params[0].tmpref.buffer = random_uuid;
    op.params[0].tmpref.size = sizeof(random_uuid);
    op.params[1].tmpref.buffer = datanouse;
    op.params[1].tmpref.size = time(NULL)%1000;

TEEC_PARAM_TYPES里面有四个参数，分别对应op.params[0]，op.params[1]，op.params[2]，op.params[3]这个四个参数的类型。如上面代码所示：

1）TEEC_MEMREF_TEMP_OUTPUT，对应op.params[0]参数，使用时就是使用tmpref.buffer和tmpref.size参数，不能调用value.a和value.b参数，否则会报内存错

2）TEEC_MEMREF_TEMP_INPUT，对应op.params[1]参数，使用时只能tmpref.buffer和tmpref.size参数，不能调用value.a和value.b参数，否则也会报内存错

3）当时我是想传随机数种子进入TA，由于没理解清楚，始终传不成功，一直报内存错误，后来理解清楚，就大致明白了op.params[N]里面有既有value也有tmpref，根据我测试结果，这两个参数是不能同时用的。如果我当时只想传随机数参数的话，只需要像下面这样设置就可以了

op.paramTypes = TEEC_PARAM_TYPES(TEEC_MEMREF_TEMP_OUTPUT,
                    TEEC_VALUE_INPUT,
                    TEEC_NONE, TEEC_NONE);
    op.params[0].tmpref.buffer = random_uuid;
    op.params[0].tmpref.size = sizeof(random_uuid);
    op.params[1].value.a = time(NULL)%1000;

这样设置后，op.params[1].tmpref.buffer也不能用了，否则也会报内存错误。然后在TA那边也设置成这样，随机数种子参数改为value.a就可以了，终于不会报内存错误了，理解透了，在此记录一下。
