控制单元CU功能
CPU结构如下所示，主要由ALU，CU，寄存器和中断系统组成
其中控制单元CU主要负责发出各种微操作命令序列来控制完成各种指令
1.微操作命令分析
完成一条指令分为四个步骤：取指，间址，执行和中断，分析各个阶段具体的微操作
1.1取指周期
完成取指令，分析指令功能
1.现行指令地址PC发送给MAR，继而送至地址线
2.向主存发送读命令
3.将MAR所指主存单元指令将数据总线送到MDR中
4.将MDR中指令送到指令寄存器IR中
5.指令操作码送至CU中译码
6.形成下一条指令地址，PC+1

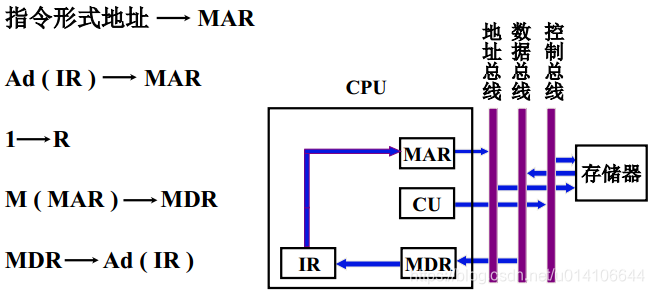

1.2间址周期
完成取操作数有效地址功能
1.将指令中形式地址部分送至MAR
2.向主存发送读命令
3.将MAR所指主存单元内容（有效地址）经数据总线送至MDR中
4.将有效地址送至指令寄存器地址字段
1.3执行周期

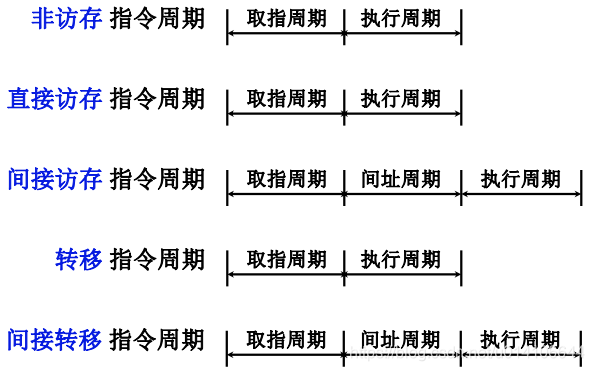

不同的指令微操作不同

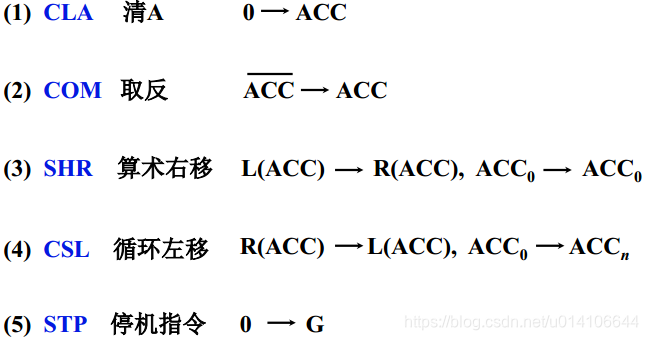

非访存指令
主要有累加器清零，累加器取反，算数右移，循环右移以及停机指令，G为运行标志触发器，G=0时表示停机。
访存指令
主要有加法指令，存数指令和取数指令

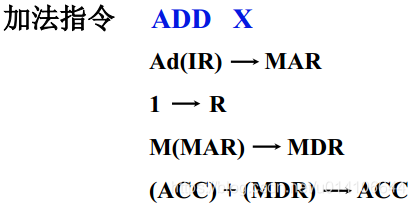

加法指令实现将指令中地址码部分所指主存数据取出与ACC中数据相加

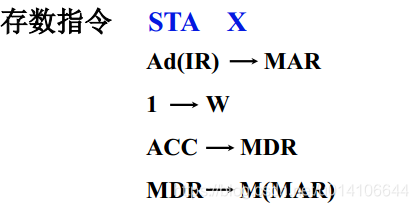

存数指令实现将ACC中数据存放到指令地址码所指的主存单元中

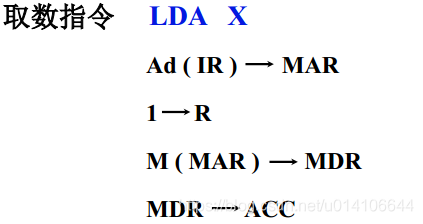

取数指令实现将指令地址码所指主存单元数据送入到ACC中

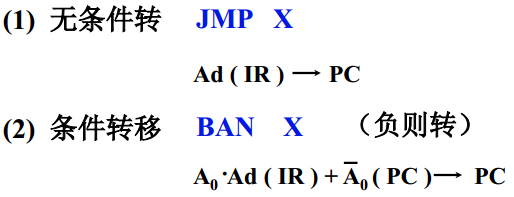

转移类指令
主要包括无条件转移和条件转移
无条件转移实现将指令中地址部分送入PC中
条件转移BAN，判断结果是否为负，如果为负则发生跳转。结果为负时累加器最高位A0=1，即当A0=1时，跳转到指令中地址位置，否则继续顺序执行
因此不同指令完成的操作是不同的

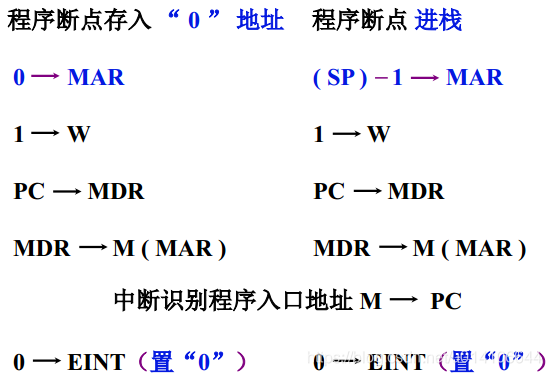

1.4中断周期
执行周期结束后，CPU发出中断查询信号，如果有则进入中断周期，在中断周期由中断隐指令自动完成程序断点保护，寻找中断服务程序入口地址以及硬件关中断等操作。其中程序断点可以保存在特殊单元地址0或者程序断点入栈保存
2.控制单元功能

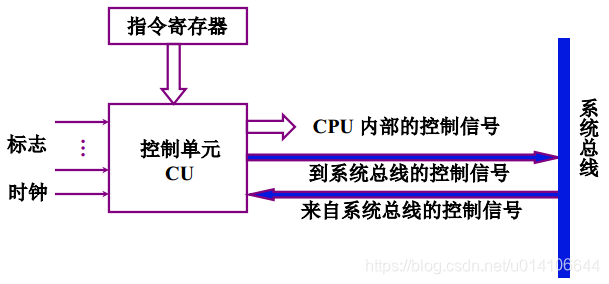

2.1外特性
对于控制单元
输入信号主要包括
时钟信号
指令寄存器 指令操作码字段
标志 依赖CPU当前状态
来自系统总线控制信号 中断请求 DMA请求
输出信号主要包括
CPU内控制信号 用于CPU内寄存器之间传送和控制ALU实现不同操作
送至系统总线信号 命令主存或IO读写 中断响应等
2.2控制信号
间址寻址加法指令 Add @X为例;
不采用CPU内部总线

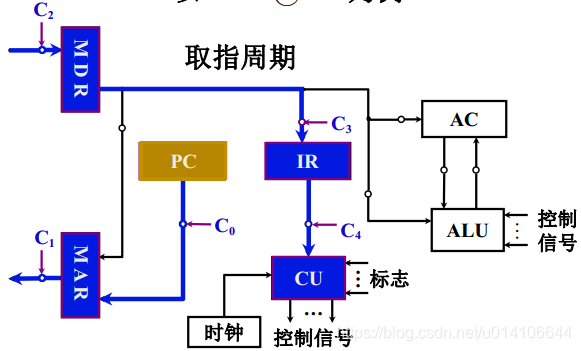

对于取指周期来说
C0有效 PC--MAR
C1有效 MAR--地址总线
通过控制总线向主存发读命令
C2有效，主存数据送入MDR
C3有效，MDR数据送入IR
C4有效，将指令操作码送至CU
PC加一

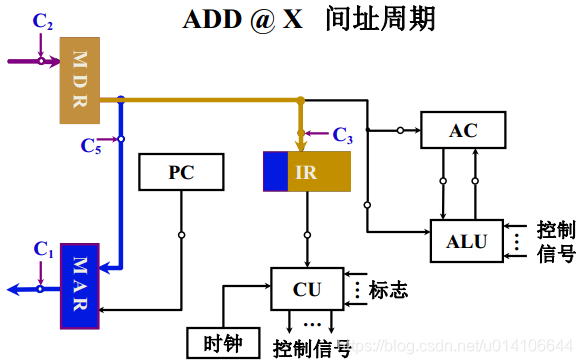

对于间址周期来说
C5有效，指令形式地址送至MAR
C1有效，形式地址送至地址总线
通过控制总线向主存发读命令
C2有效，数据送入MDR
C3有效，有效地址送到IR中地址码部分

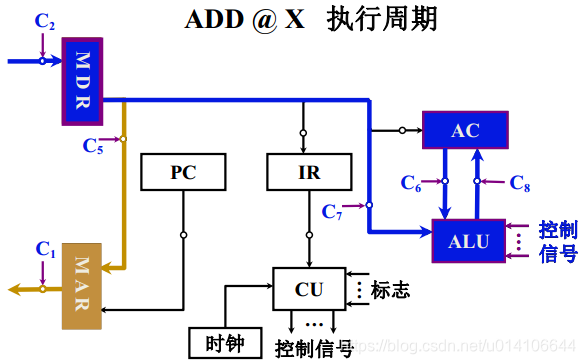

对于执行周期来说
C5有效，有效地址送至MAR
C1有效，有效地址送至地址总线
通过控制总线向主存发读命令
C2有效，操作数送入MDR
C6,C7有效，两操作数送至ALU
向ALU发出加法指令，完成ACC和MDR中数据相加
C8有效，求和结果送入ACC中
采用CPU内部总线
各部件通过CPU内部总线连接，不直接连接。

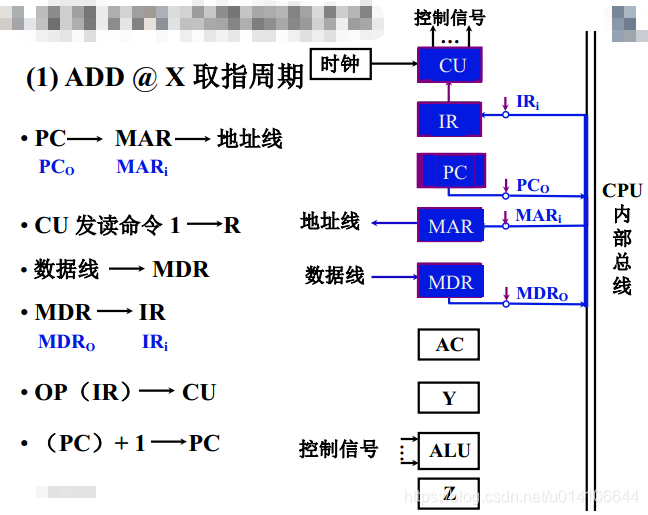

取指周期

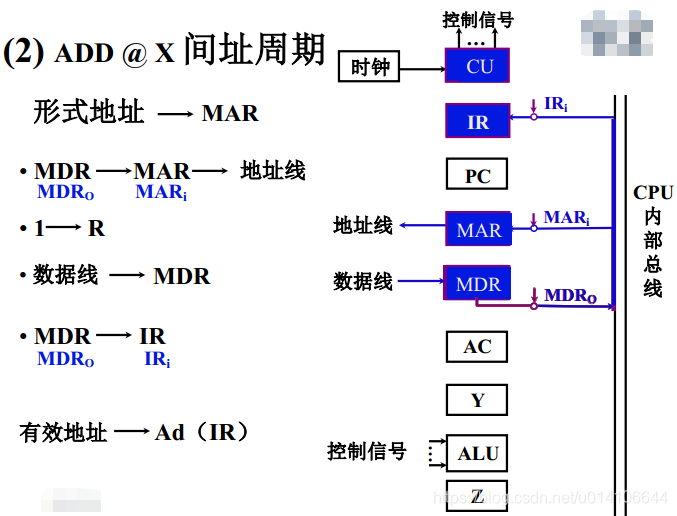

间址周期

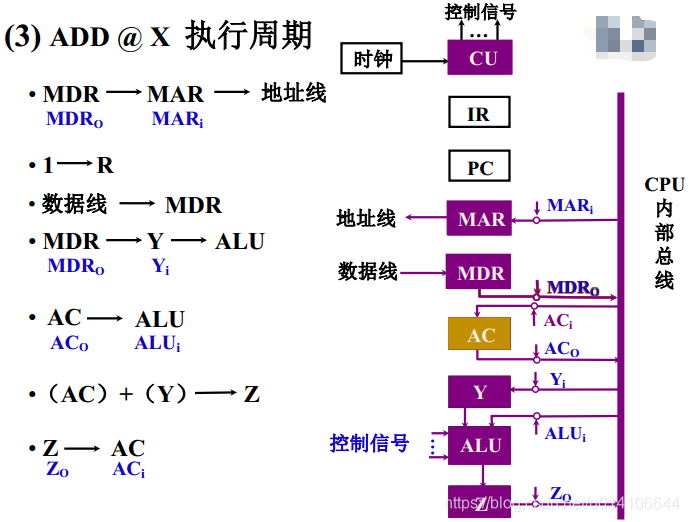

执行周期
2.3多级时序系统
机器周期：指令执行过程中一个基准时间
分析机器指令执行步骤和每一步骤所需时间
以访问一次存储器时间作为基准时间；以完成最复杂指令时间为准

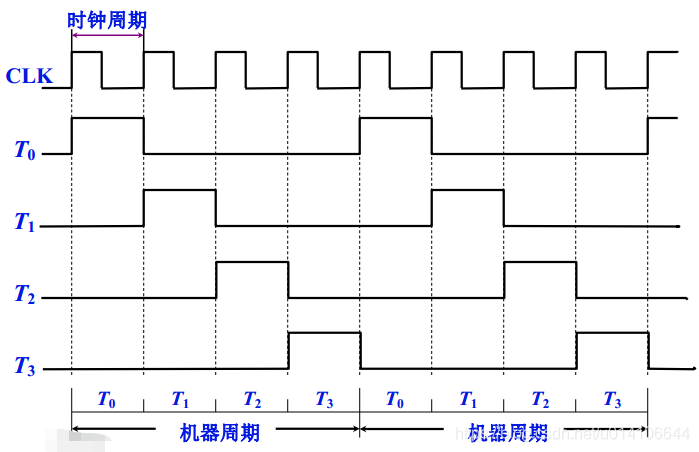

时钟周期：控制计算机操作最小单位
将一个机器周期分为若干时间相对的时间段，时钟周期或者节拍

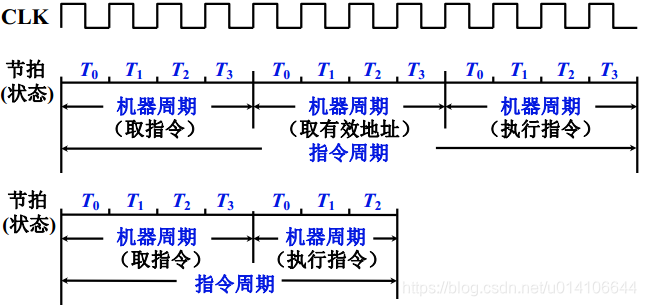

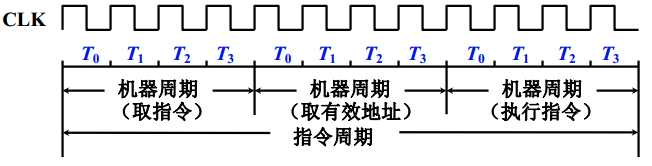

机器周期，时钟周期组成多级时序系统
一个指令周期有多个机器周期，一个机器周期有多个时钟周期
2.4控制方式
执行一条指令实质是依次执行一个确定的微操作序列过程
不同指令对应微操作复杂程度不同
如何形成控制不同微操作序列所采用的时序控制方式称为CU控制方式
主要由同步控制，异步控制，联合控制和人工控制
同步控制方式
任何微操作都有统一基准时标时序信号控制
采用定长机器周期
以最长微操作序列最繁微操作作为标准

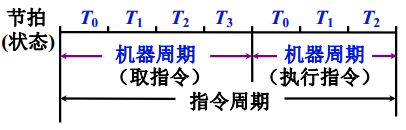

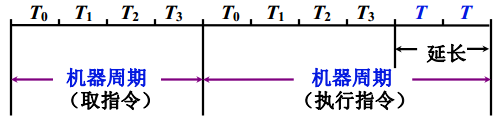

采用不定长机器周期
各个机器周期可以包含不同节拍数，对于复杂微操作延长机器周期来实现

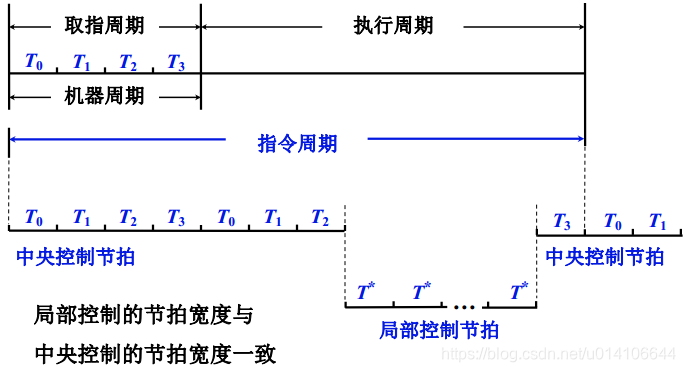

采用中央控制和局部控制相结合
大部分指令安排在统一的较短机器周期内完成 中央控制
复杂操作指令采用局部控制来实现
异步控制方式
应答方式
联合控制方式
同步和异步相结合
人工控制方式
复位键
连续和单条指令执行转换开关
符合停机开关
参考资料：计算机组成原理--哈工大--刘宏伟
