西门子PLC远程调试技术方案

西门子PLC远程调试技术方案

（基于巨控GRM552Y-CHE模块）

---

一、项目背景

针对西门子S7-1500 PLC及触摸屏设备部署后存在的以下痛点：

1. 现场程序调试需工程师出差，差旅成本高昂
2. 紧急故障处理响应时效性差
3. 客户现场网络环境复杂，传统VPN实施困难
4. 设备分散多地，集中维护难度大

---

二、需求分析

1. 远程程序上下载与在线监控
2. 触摸屏程序远程更新
3. 跨地域多站点集中管理
4. 工业级网络稳定性保障
5. 军工级数据安全防护
6. 零基础快速部署能力

---

三、解决方案架构

核心设备：巨控GRM552Y-CHE工业智能网关
配套软件：GVCOM3虚拟串口软件 + 博图V17

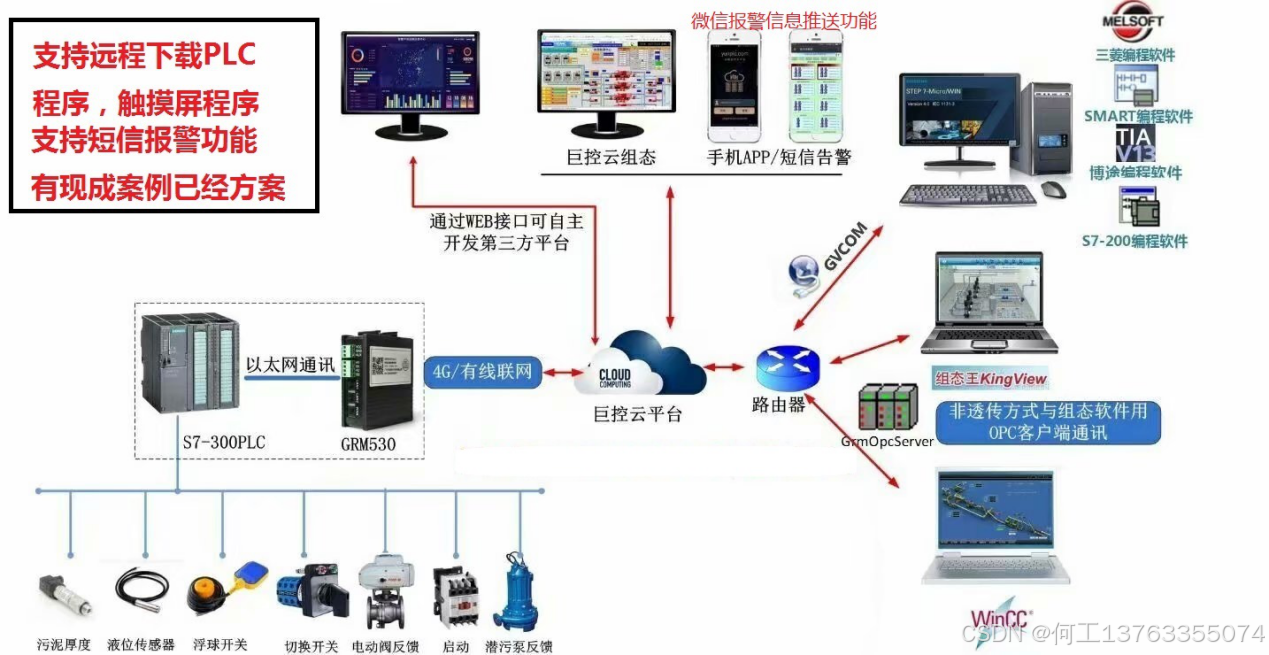

网络拓扑：
PLC/HMI → GRM552Y-CHE → 4G/有线网络 → 云服务器 ← 工程师站

---

四、实施方案

4.1 硬件部署

1. 设备接线

   • 将GRM552Y-CHE通过网口连接至S7-1500 PLC的PROFINET接口
   • 触摸屏通过网线接入网关LAN口
   • 4G天线安装（可选移动网络备份）

2. 电源配置

   • 24VDC工业电源供电（支持宽电压9-36VDC）
   • 配置UPS保证断电持续工作≥30分钟

4.2 软件配置

1. 网关设置（本地操作）：

   • 通过USB连接安装GVCOM3驱动
   • 运行配置工具设置APN/服务器地址
   • 修改默认密码（支持三级权限管理）
   • 启用VPN加密通道（AES256加密）

2. 工程师站配置：

   • 安装GVCOM3虚拟串口软件
   • 在博图中添加虚拟网卡
   • 建立VPN连接（自动穿透NAT）

---

五、核心功能实现

5.1 远程调试功能

1. PLC程序远程下载/上传（支持博图全系列）
2. 在线监控（实时数据刷新周期≤1000ms）
3. 故障诊断（完整诊断缓存功能）
4. 固件远程升级

5.2 HMI远程维护

1. 触摸屏程序远程更新
2. 画面参数实时调整
3. 历史操作记录追溯

5.3 增强功能

1. 4G/WIFI/有线三重网络冗余
2. 设备GPS定位（可选）
3. 短信报警功能（支持移动/联通SIM卡）

---

六、技术优势

1. 零公网IP要求：自动穿透多层路由
2. 双通道加密：VPN+SSL双重加密
3. 协议兼容性：
   • 西门子S7协议（1200/1500全系支持）
   • Modbus TCP/RTU
   • OPC UA
4. 网络稳定性：
   • 断线自动重连（<3s）
   • 支持多服务器热备

---

七、售后服务方案

1. 技术支持：

   • 何工技术团队7×24小时响应
   • 远程协助1小时到位
   • 现场支持（国内48小时到达）

2. 培训服务：

   • 基础操作培训（2学时）
   • 高级应用培训（定制化）

3. 质保条款：

   • 3年免费保修
   • 终身有偿维护
   • 备件先行赔付

---

八、成本效益分析

项目	传统方式	巨控方案
单次差旅成本	¥5000-8000	¥0
响应时效	24-72小时	≤1小时
年度维护成本	¥10万+	¥0.1万
设备寿命	/	≥5年

---

九、实施计划

1. 设备采购：3个工作日
2. 系统部署：2小时/站点
3. 联调测试：1工作日
4. 验收培训：0.5工作日

---

十、成功案例

某新能源设备厂商（客户评价）：
“部署GRM552YHE后，设备维护响应速度提升99%，年度差旅费用降低92%，特别认可其断线续传功能，在网络不稳定的偏远地区仍能可靠工作。”

---

方案提供方：巨控科技
技术联系人：巨控厂家何工

---

请根据实际项目需求调整参数细节，我们将提供定制化配置服务。
