Windows下使用Doxygen+GrapViz生成类图和调用图

已于 2022-02-22 13:06:41 修改
阅读量5.4k 收藏 64
点赞数 10
分类专栏： Qt测试 文章标签： windows Doxygen grapviz
于 2022-02-22 12:03:47 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u014213012/article/details/123064358
版权
本文档介绍了如何下载并安装Doxygen和GraphViz，以及如何配置和使用这两个工具来生成代码的文档和流程图。通过Doxygen的WizardTab和ExpertTab设置，可以定制化文档生成，而RunTab则用于执行生成过程。最终，这些工具将帮助开发者创建详细的代码文档和可视化结构。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

一 、需求

查看代码文档或者查看函数调用或发布时生成相应的文档

二 下载安装

2.1 下载地址(最新版本即可)

Doxygen：Doxygen download | SourceForge.net
GraphViz：https://graphviz.org/download/

2.2 下载解压安装到任意目录

三 使用Doxygen和GrapViz

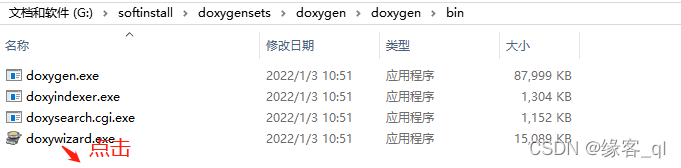

3.1 打开doxygen安装目录bin/doxywizard.exe

3.2 配置doxywizard

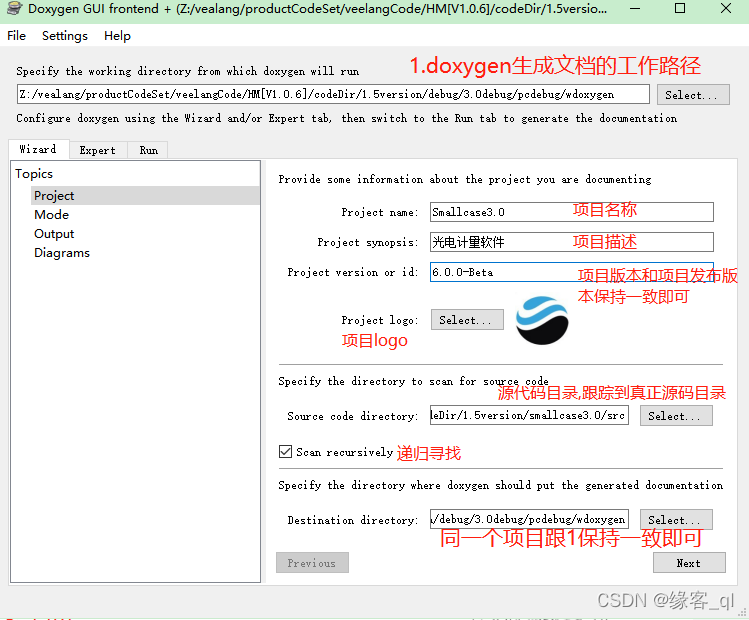

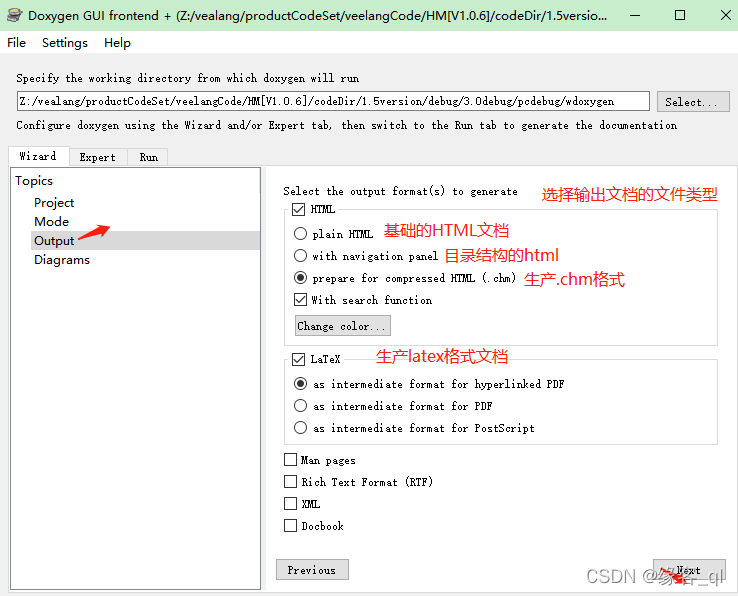

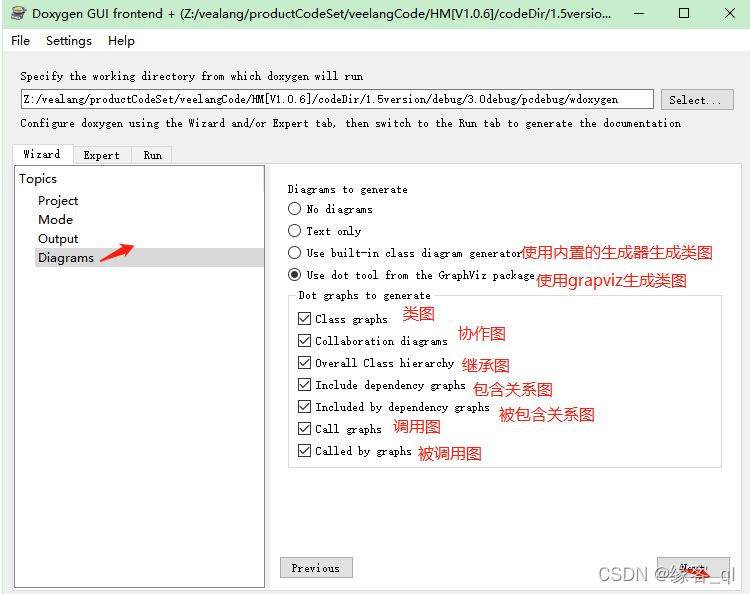

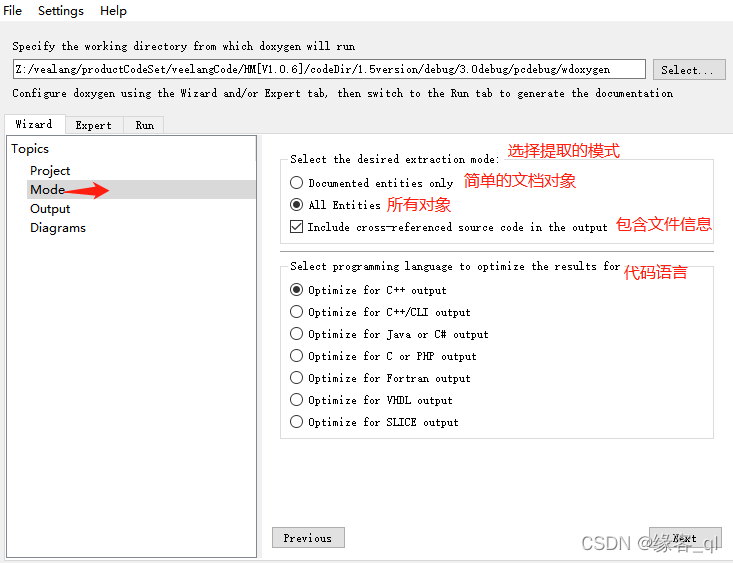

1.配置Wizard Tab项

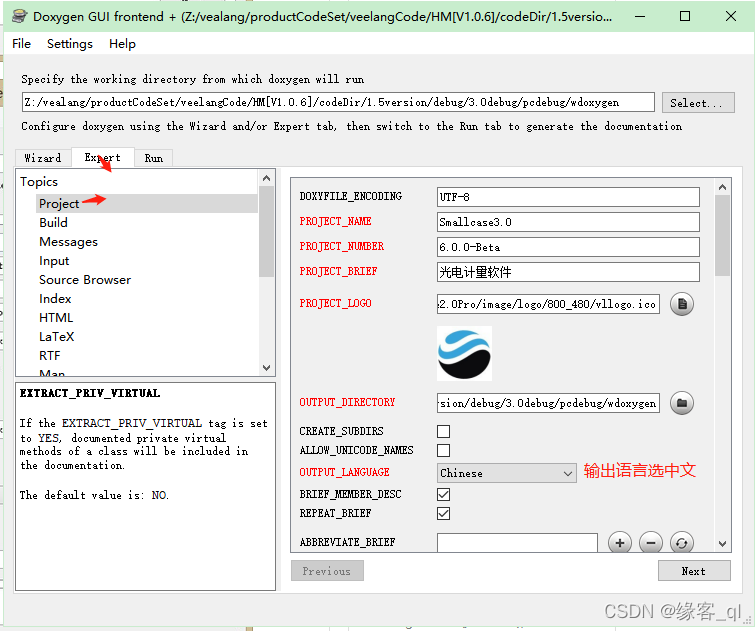

2.配置Expert Tab项

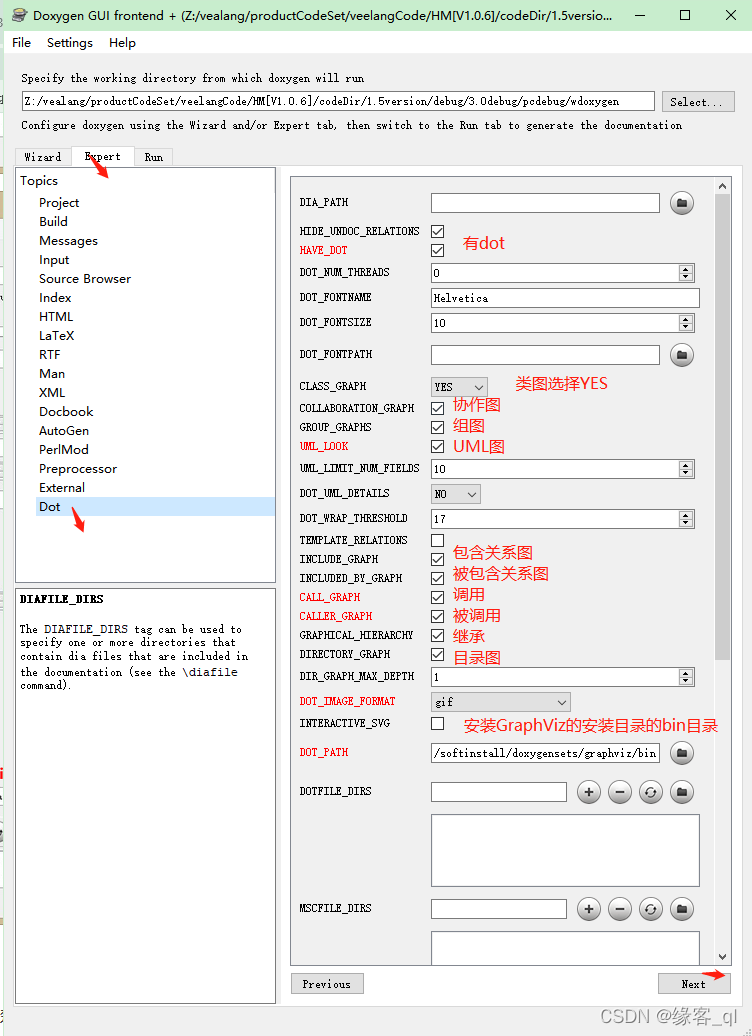

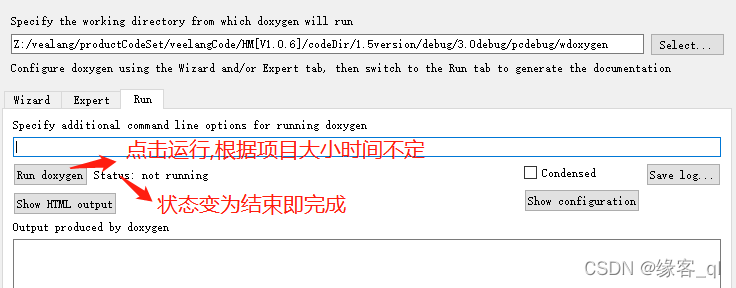

 3.配置Run Tab项

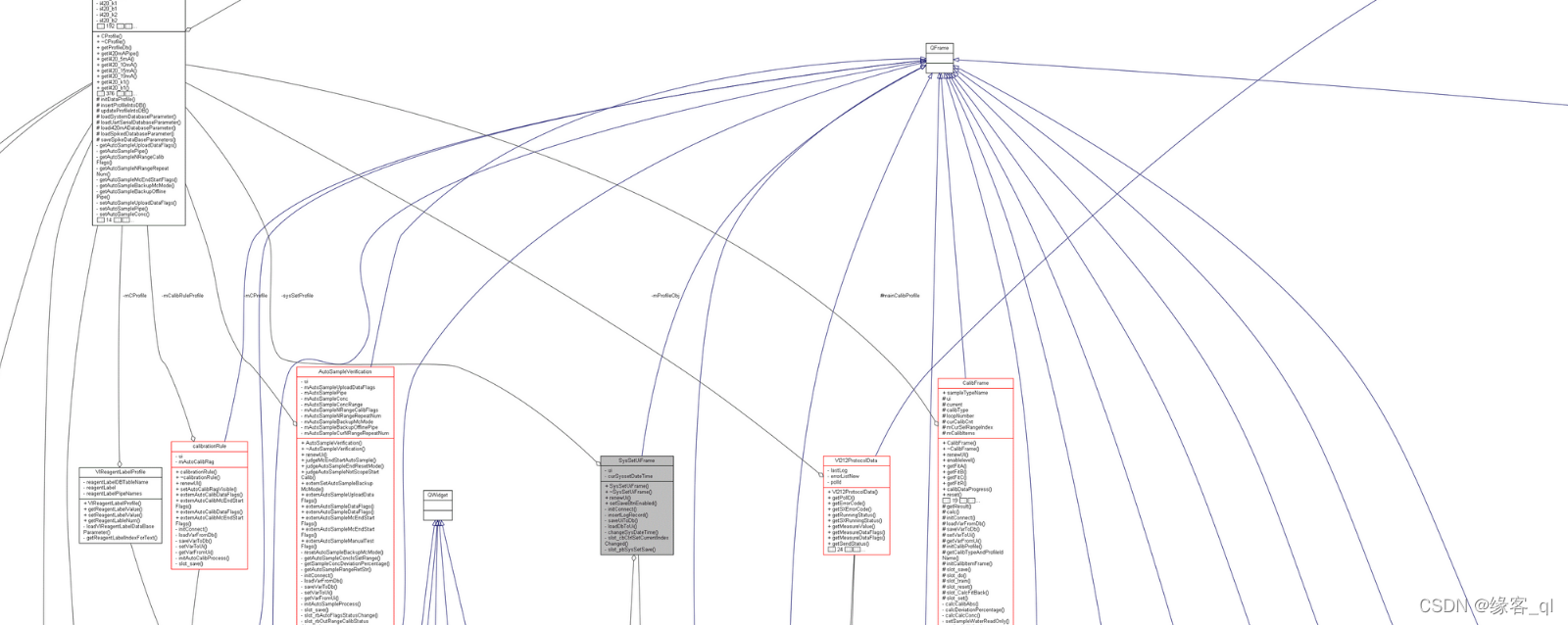

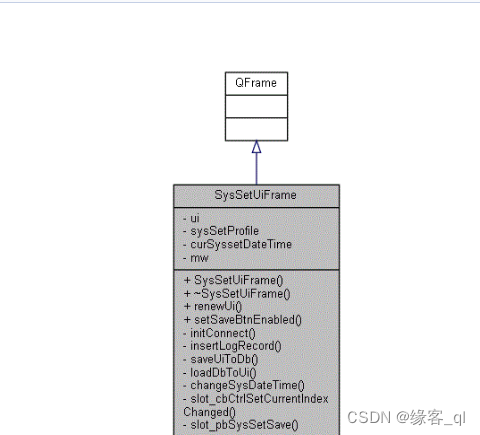

 四 使用Doxygen和GrapViz生成效果图
